아이폰15용 | 편리한 전원, Qi2 MPP 무선 충전 모듈

서론

최근, 는 MPP(Magnetic Power Profile)를 적용한 Qi2 표준 기반의 무선 충전 모듈 3종을 출시했습니다.출력 측면에서 이들 모듈은 아이폰용 15W-MPP, 5W-BPP(Baseline Power Profile), 7.5W-non-MPP 무선 충전을 지원합니다.입력은 PD3.1, QC3.0, 9V DC 전원을 지원하여 고객이 사용하는 프로토콜에 따라 해당 와이어를 연결할 수 있습니다.

​

고객은 모듈의 치수에 따라 케이스를 설계하기만 하면 되고, 커버 디자인이 없어 더욱 다양한 무선 충전 제품에 적용할 수 있어 통합 설계 요건을 충족할 수 있습니다.자기 강도와 충전 효율을 만족시키면서도 제품은 뛰어난 일관성을 유지합니다.

​

​

한 전력 MPP 송신기 모듈

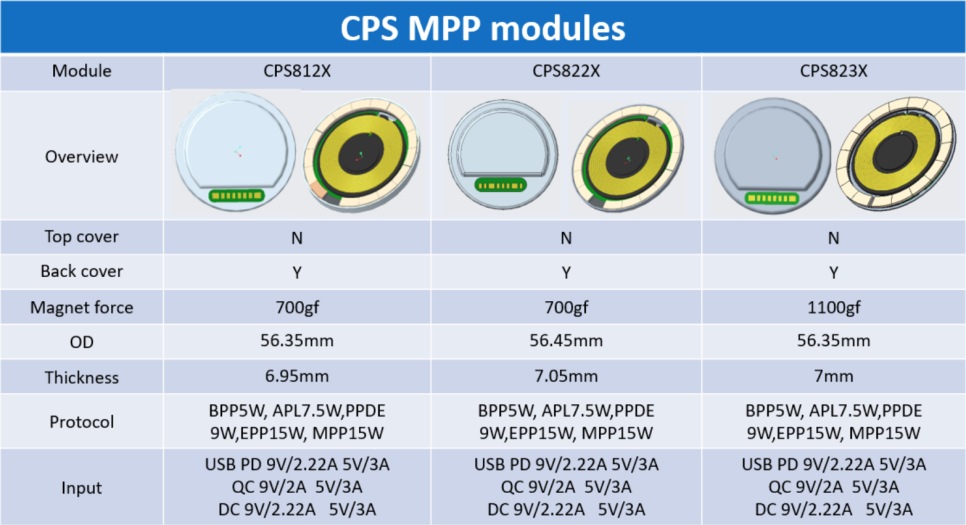

Power는 현재 CPS812X, CPS822X 및 CPS823X의 세 가지 MPP 송신기 모듈을 제공합니다.특히 CPS822X 및 CPS823X 모듈의 치수는 Apple의 C222X 및 C223X와 유사하므로 고객은 새로운 금형 없이도 신속하게 제품을 출시할 수 있습니다.

세 개의 Power MPP 모듈은 모두 마그네틱 기술로 설계되었으며 CPS8200 무선 충전 컨트롤러, 부스트 회로 및 풀 브리지 전원 MOSFET을 통합합니다.무선 충전 컨트롤러는 PD, QC 및 DC 전원을 지원하는 세 개의 드라이버를 통합합니다.모듈 뒷면에는 와이어 연결을 위한 솔더 포인트가 예비되어 있습니다.케이스를 조립하면 완전 자기 무선 충전기로 바뀝니다.제품이 완전히 개발되었으며 성능 테스트 보고서가 제공되며 대량 주문을 시작할 수 있습니다.

​

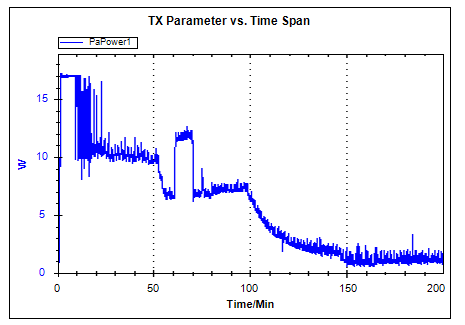

마그네틱 모듈은 애플 오리지널 모듈과 비슷한 MPP 아이폰14 프로의 충전시간이 140분임을 증명할 만큼 효율이 높습니다.

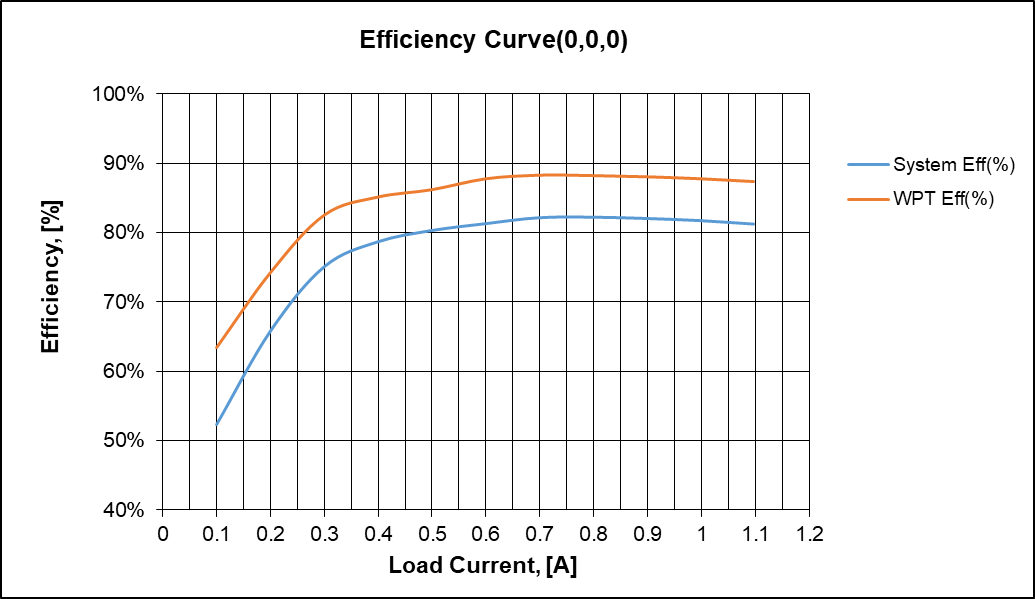

오프셋 및 보호 케이스가 없는 경우 시스템 효율이 80%를 초과할 수 있습니다.

​

ChargerLAB은 Power C812X 무선충전 모듈을 획득하였으며, 이 모듈을 대표적인 예로 들어 상세한 내용을 소개하고자 합니다.

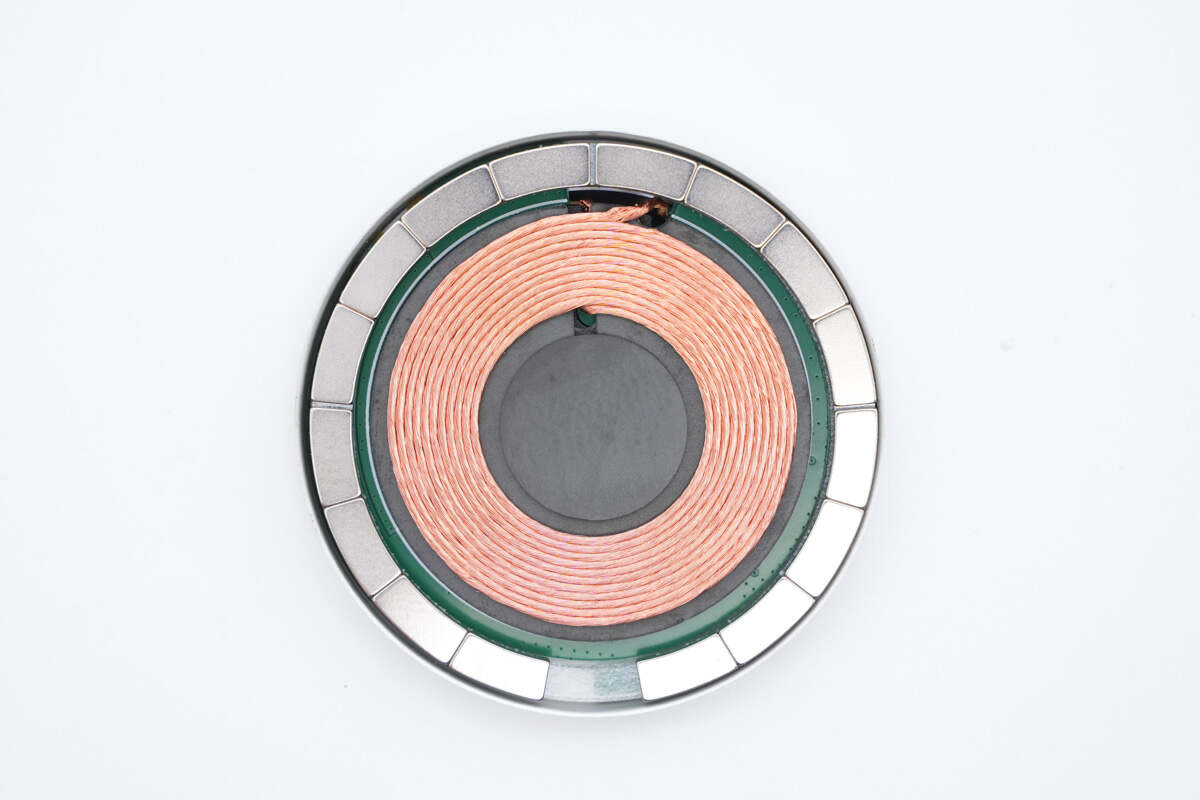

무선충전모듈의 전면부는 커버리스 디자인으로 중앙에 코일이 있고 가장자리에는 전화 부착용 자석의 원형이 있습니다.

​

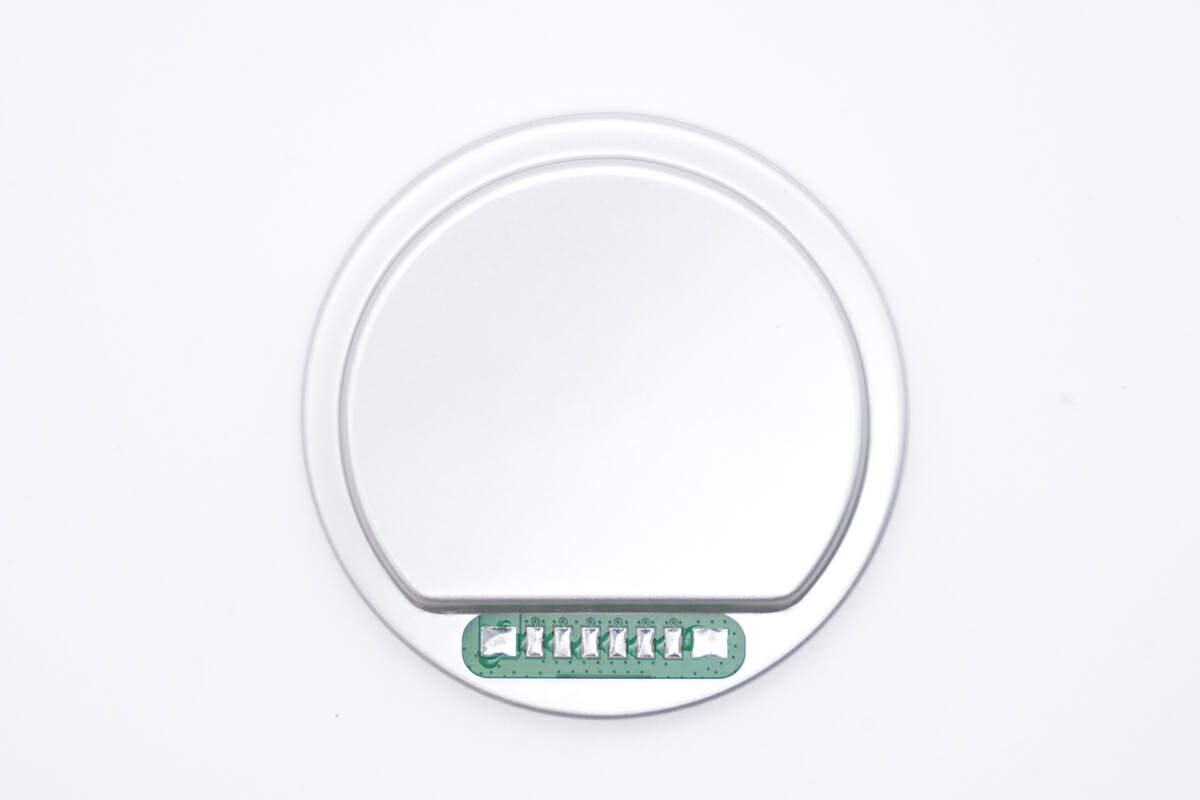

모듈 후면에는 금속 커버가 있으며, 구성 요소는 상승된 중앙에 배치됩니다.

​

이 무선 충전 모듈은 Convenient Power에서 나온 지름이 약 56mm(2.20인치)입니다.

​

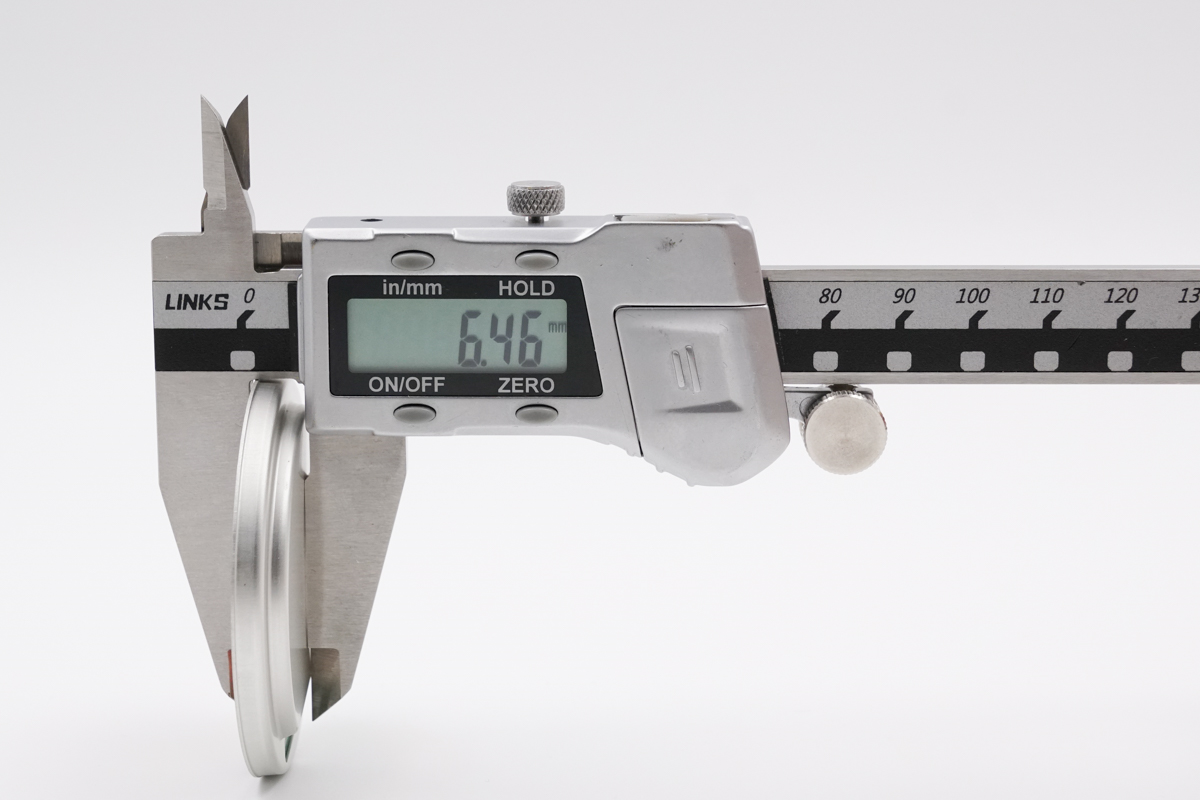

두께는 약 6.5mm(0.26인치)입니다.

​

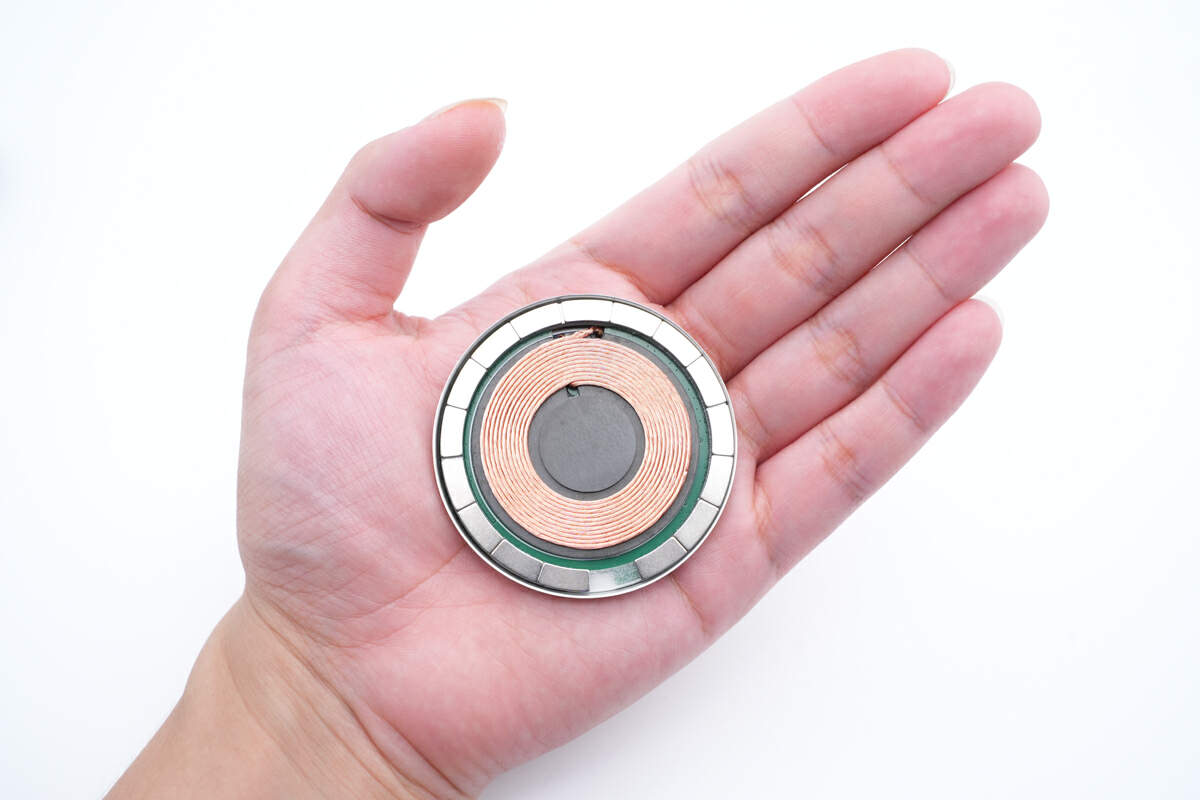

이게 제 손에 있는 모습입니다.

​

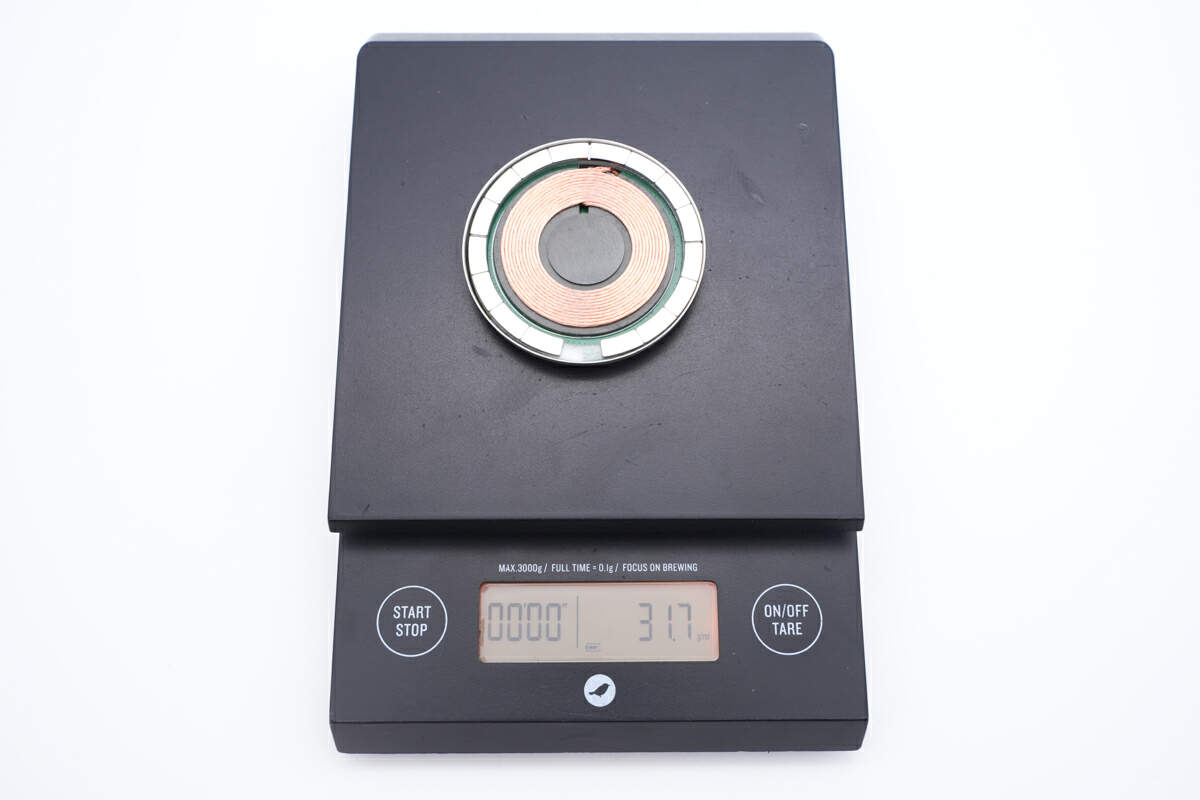

그리고 몸무게는 약 32g (1.13온스) 입니다.

​

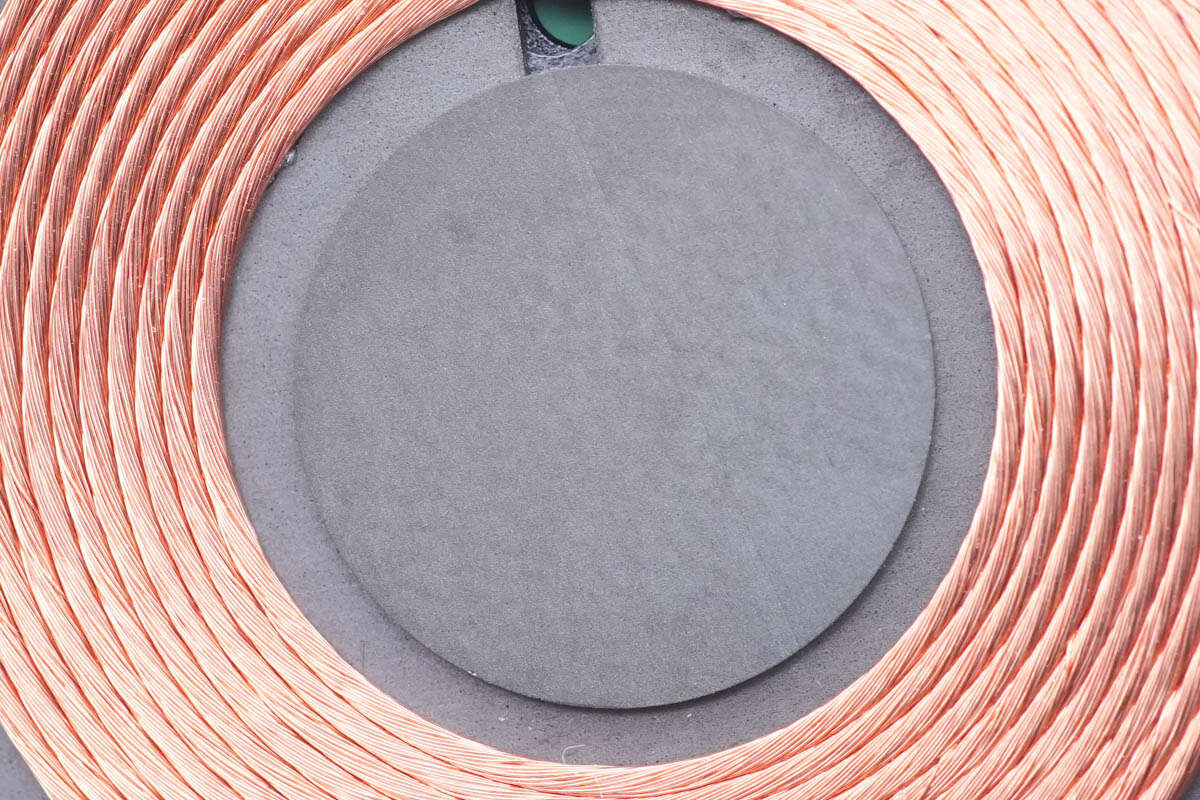

코일 중앙에는 자성 물질이 부착되어 있습니다.

​

코일은 라이트 와이어로 감겨져 있으며 11개의 턴으로 구성되어 있습니다.

​

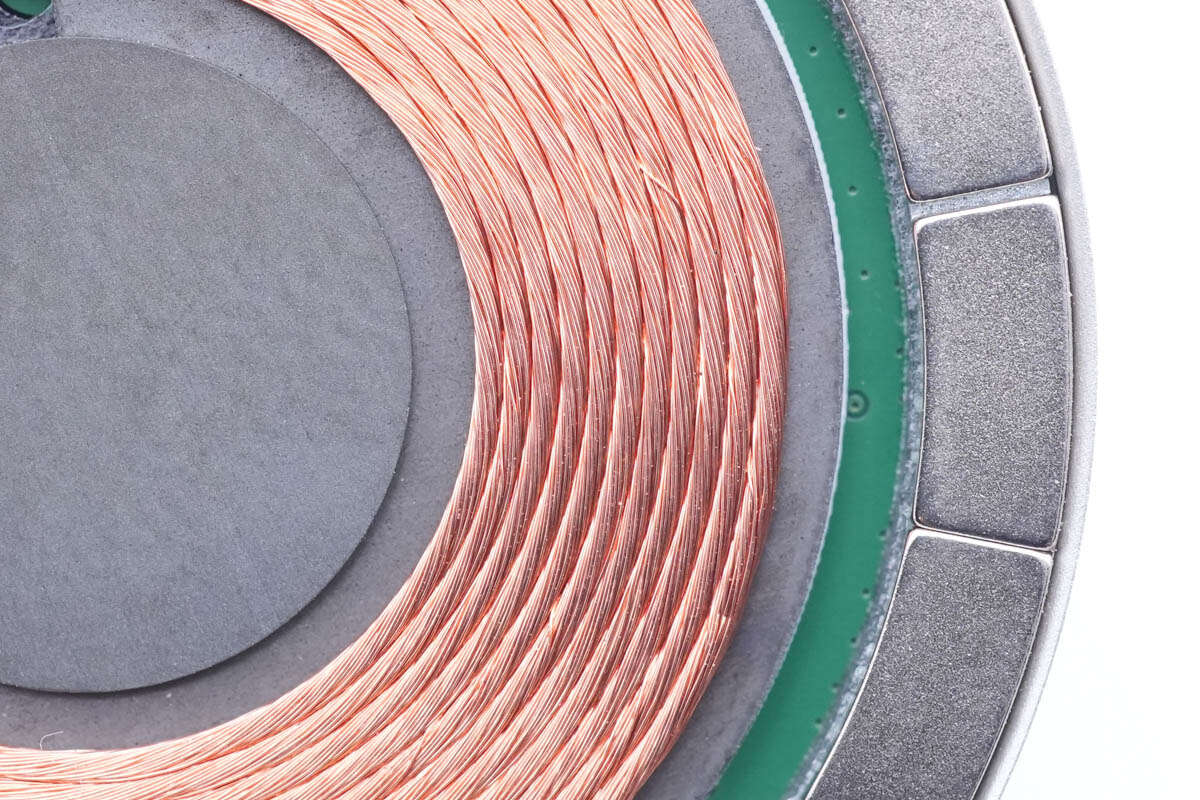

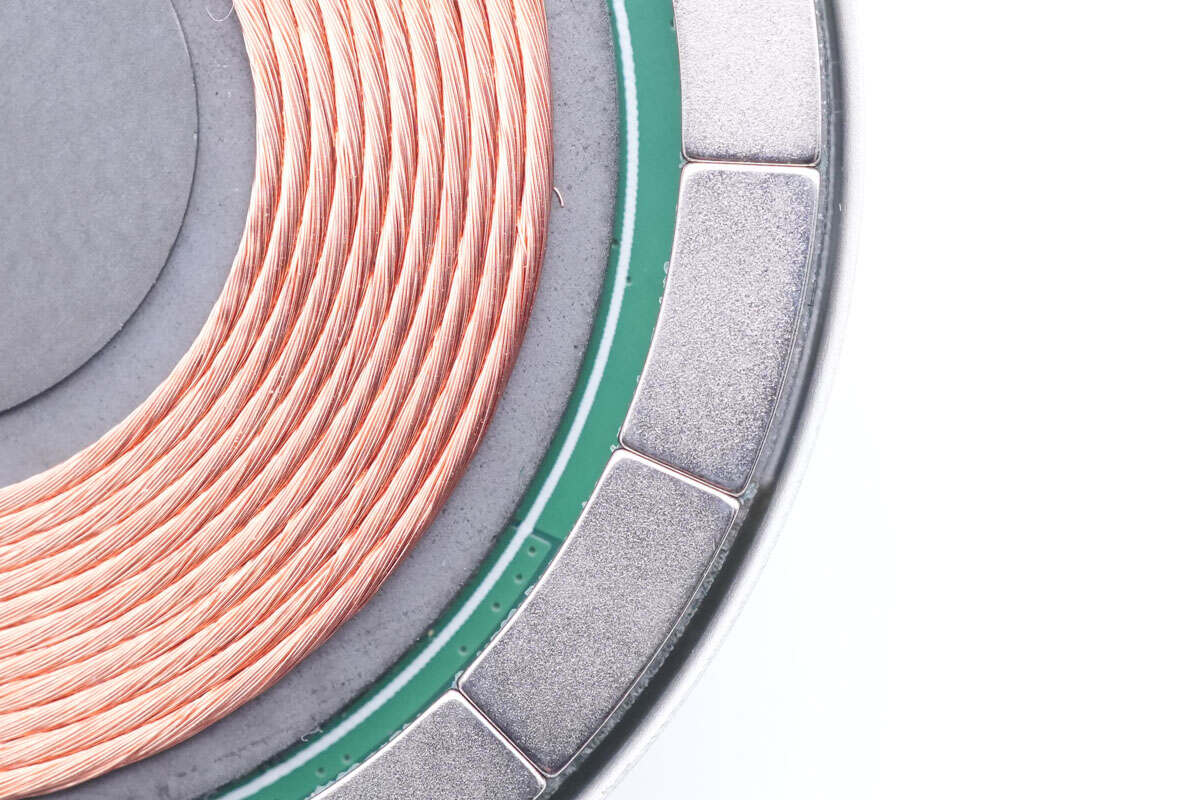

무선 충전 코일의 가장자리에 있는 자석은 효과적인 부착을 위해 가깝게 정렬됩니다.

​

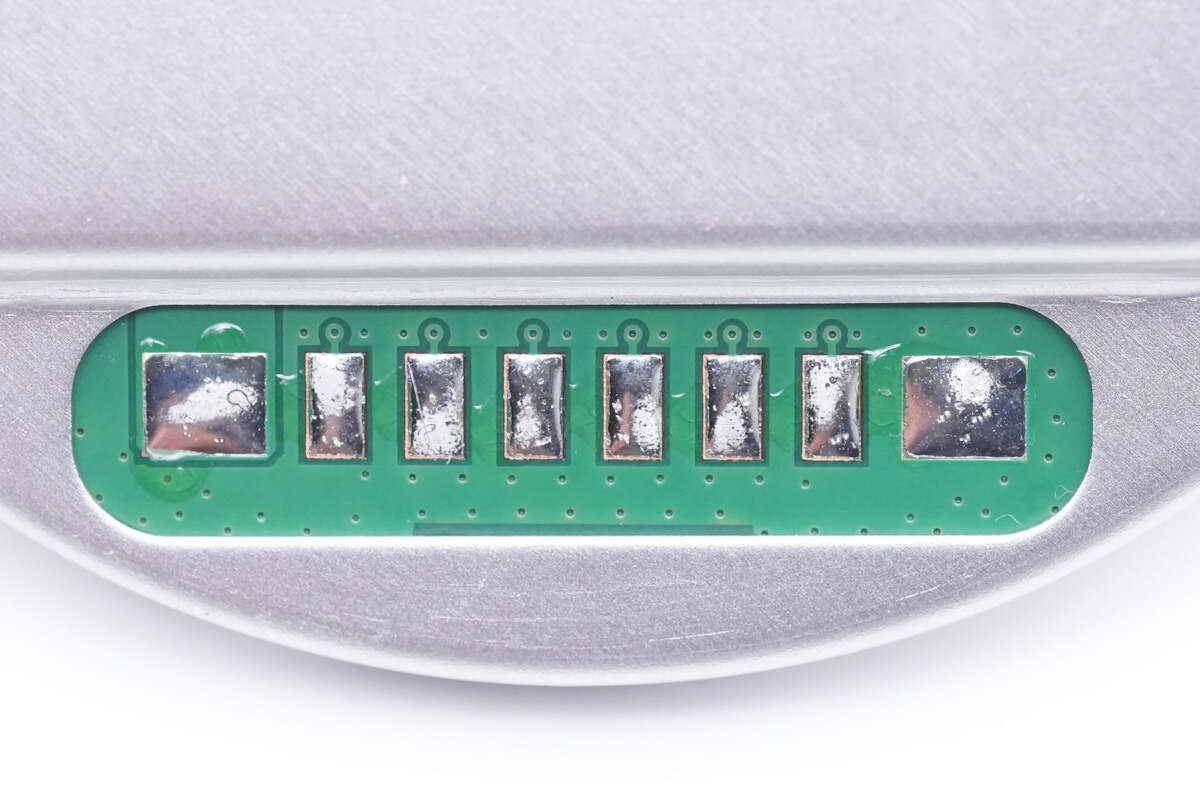

파워 솔더 포인트는 왼쪽에서 오른쪽으로 양의 단자, CC, DPDM 및 I2C 인터페이스이며, 음의 단자는 오른쪽에 있습니다.모듈은 저전압, 과전압 및 과전류와 같은 다양한 보호 기능을 통합합니다.

​

​

충전기 요약랩

Convenient Power의 무선 충전 모듈은 무선 충전 컨트롤러, 부스트 회로, 풀 브리지 전원 MOSFET을 통합하여 PD, QC, DC 전원을 지원합니다.후면 솔더 포인트를 통해 와이어를 연결하고 케이스를 조립함으로써 완전한 무선 충전기가 됩니다.제품이 완전히 개발되었으며 성능 테스트 보고서가 제공되며 대량 주문을 시작할 수 있습니다.

​

출시를 앞두고 Qi2 무선충전 신제품에 대한 수요가 상당합니다.컨비니언스파워의 무선충전 모듈을 활용해 무선충전 제품의 디자인을 효율화해 애플의 기존 모듈과 유사한 성능을 제공합니다.Convenient Power의 무선 모듈을 사용하면 제품 개발 및 인증 프로세스가 간소화되어 대규모 생산 요구 사항을 충족하고 시장 출시를 가속화할 수 있습니다.

​
