아이폰 라이트닝 8핀 3.5mm 이어폰 Aux로 개조

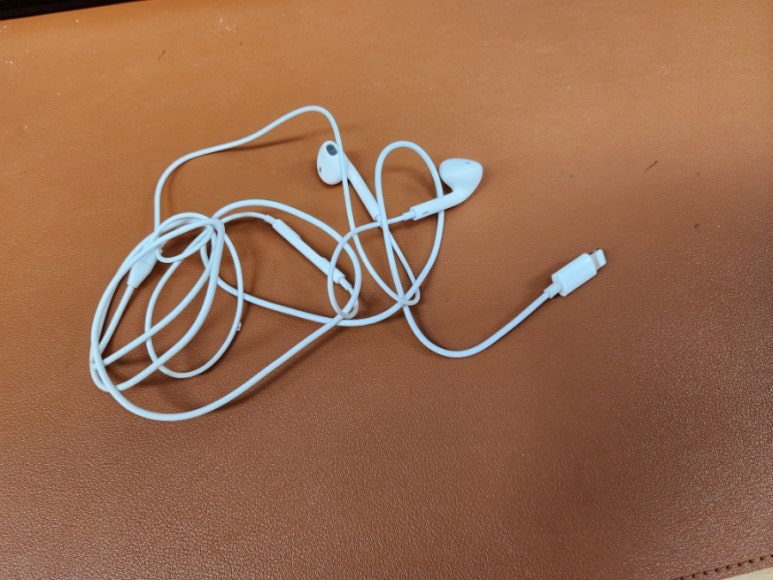

집에서 놀고 있는 아이폰 라이트닝 8핀 ​

이것을 3.5파이로 변환해주는 젠더가 없다​

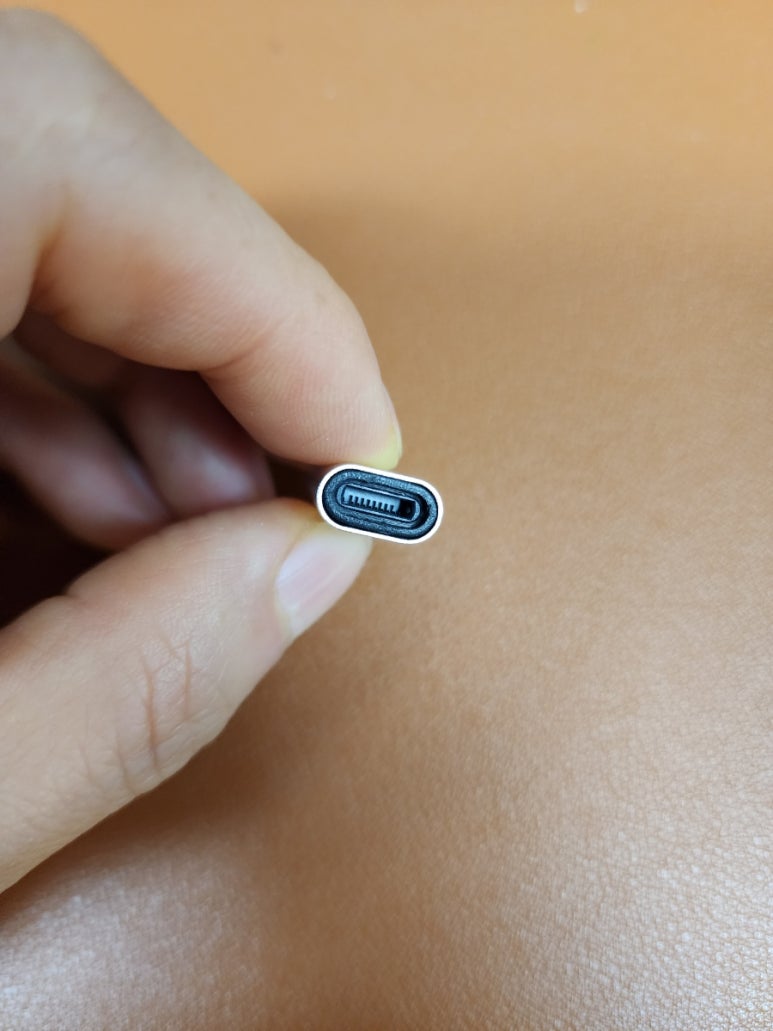

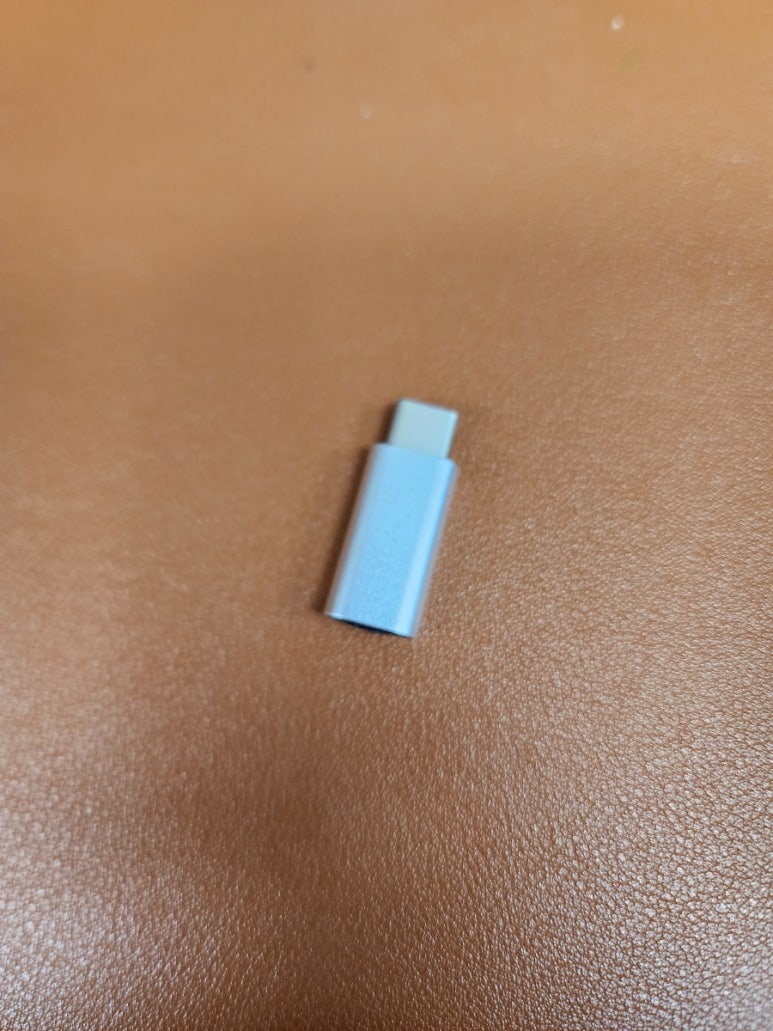

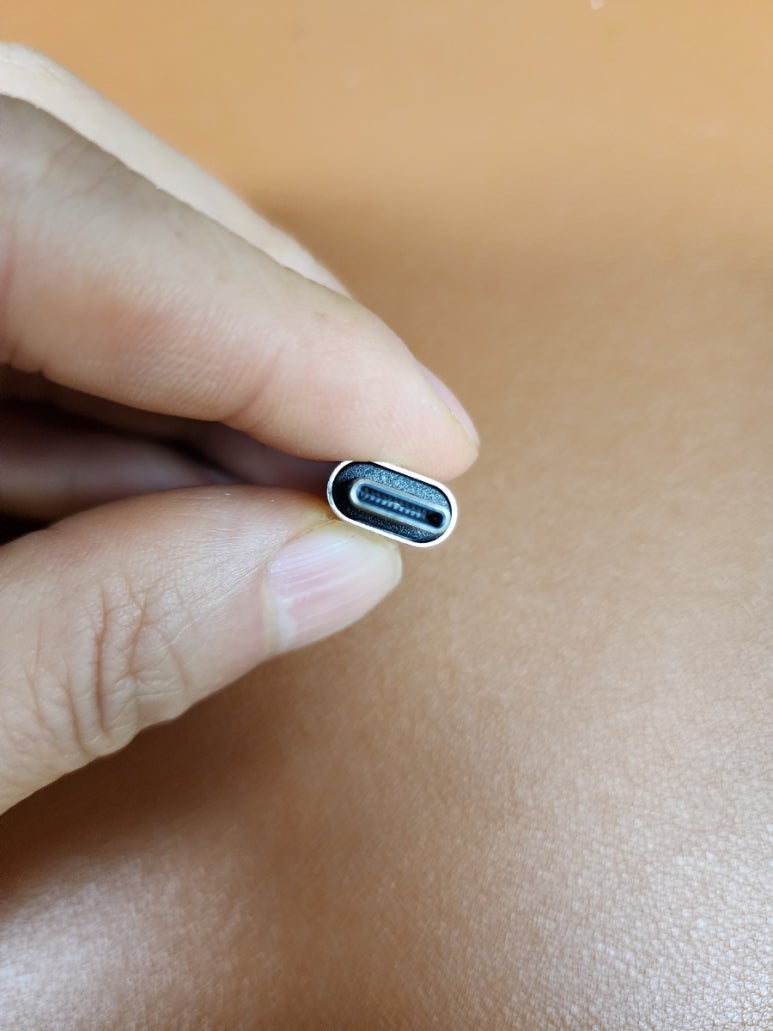

c타입으로 변환해주는 젠더를 샀다

삼성폰으로 들어보려고 했으나

소리가 안난다

​​

충전 또는 데이터 전송을 가능하게 해주는

기능만 있고 오디오 전송 기능은 없다

돈만 버렸다

좀 더 검색해보고 살걸.,ㅜㅜ

개조 사례가 있는지 인터넷 검색를 해봐도 없다

그래서 삽질좀 해봤다

못쓰면 말고 정신으로

검색을 해보면

아이폰 라이트닝 8핀은 디지털 방식...뮈라고 한다

즉 아이폰은 디지털로 내보낸다고

8핀쪽에 칩이 있다고 한다

점심시간 사무실에서 호작질 해본다

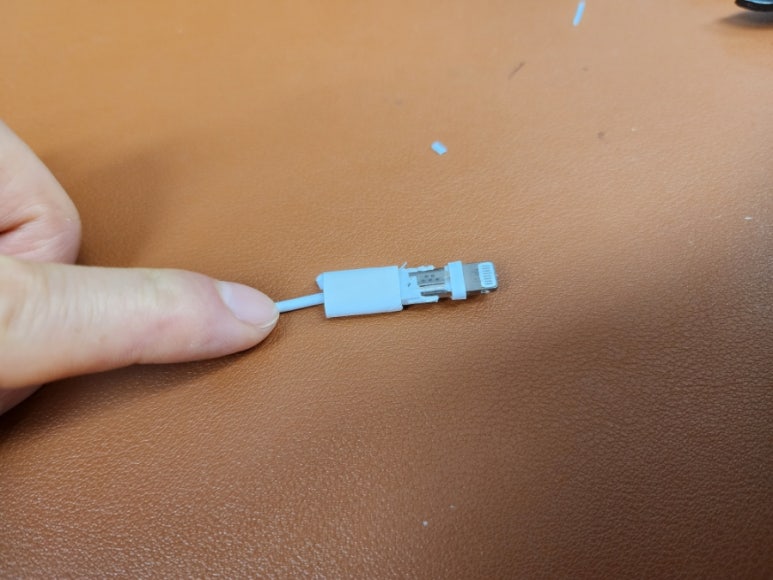

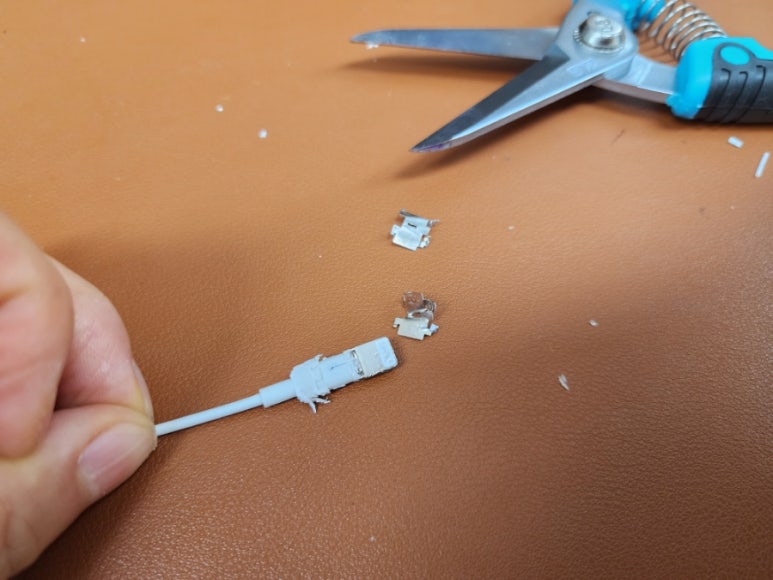

뜯어봤다

​​

단단하다

벗기는데 애를 좀 먹는다

​​

플라스틱 커버 안에 스댕 커버가 있고

그 안에 글루건 같은 재질 코팅되 있다

송곳 등으로 벗겨내면

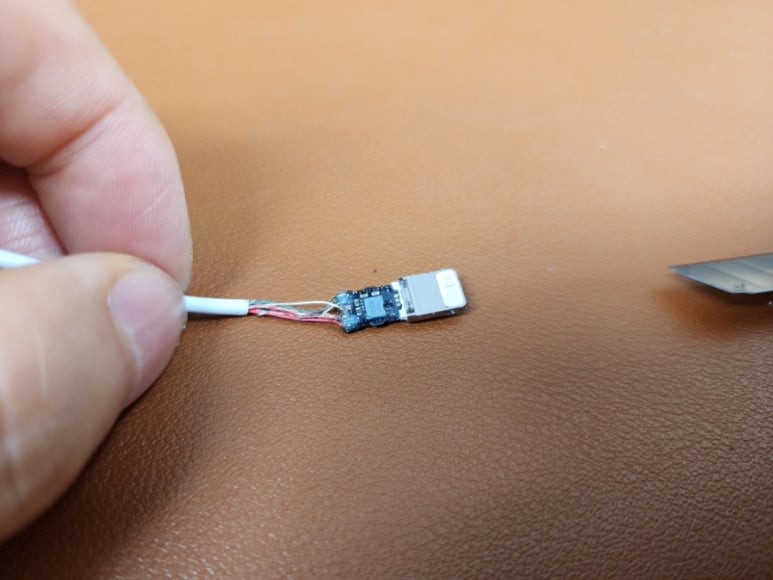

요래 모습을 드러낸다

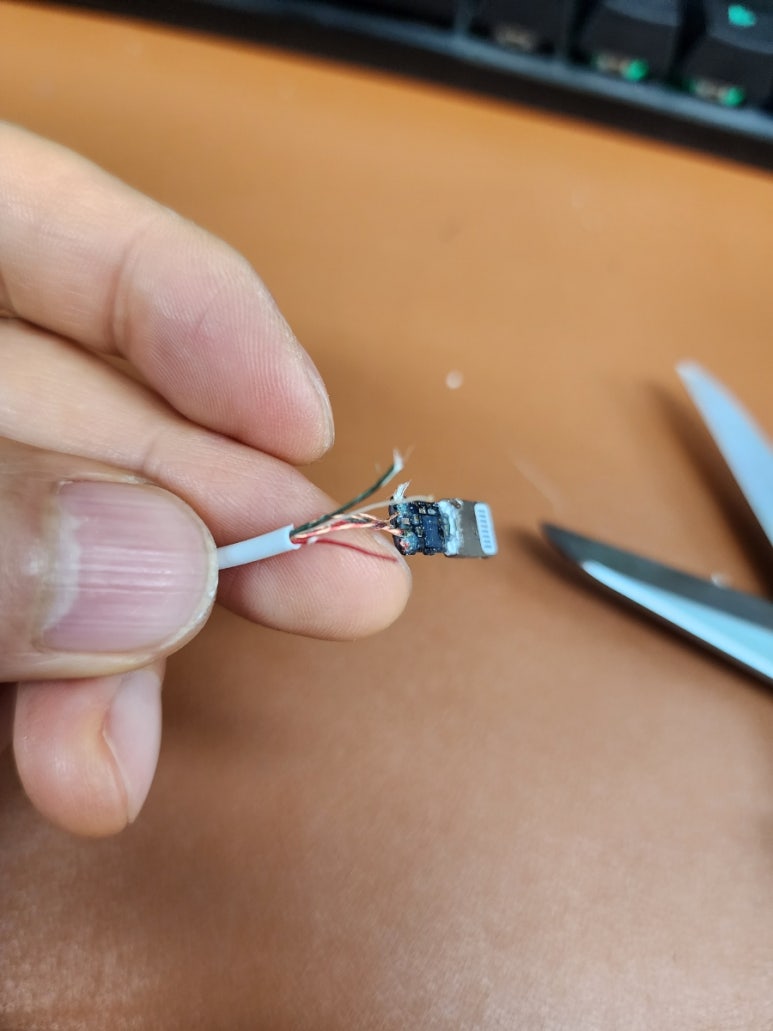

총 5개 선이 칩에 연결되 있다

녹색선 하나

우유빛 선 하나

2색선 3개가 있고 거기에서 살색선 같은 색 선 하나가 삐져나와서 연결 하나

2색선 나머지 연결

그리고 빨간색​

그냥...드는 생각은

아이폰에서 나오는 디지털 신호를

저 칩에서 변환해서 스피커로 보내는 것일것이라는

그냥 단순한 생각

어차피 스피커로 가는것은

플러스 선과 그라운드 배선의 연결일 것이라는...

아주 단순한 생각에서 시작해본 삽질

​​

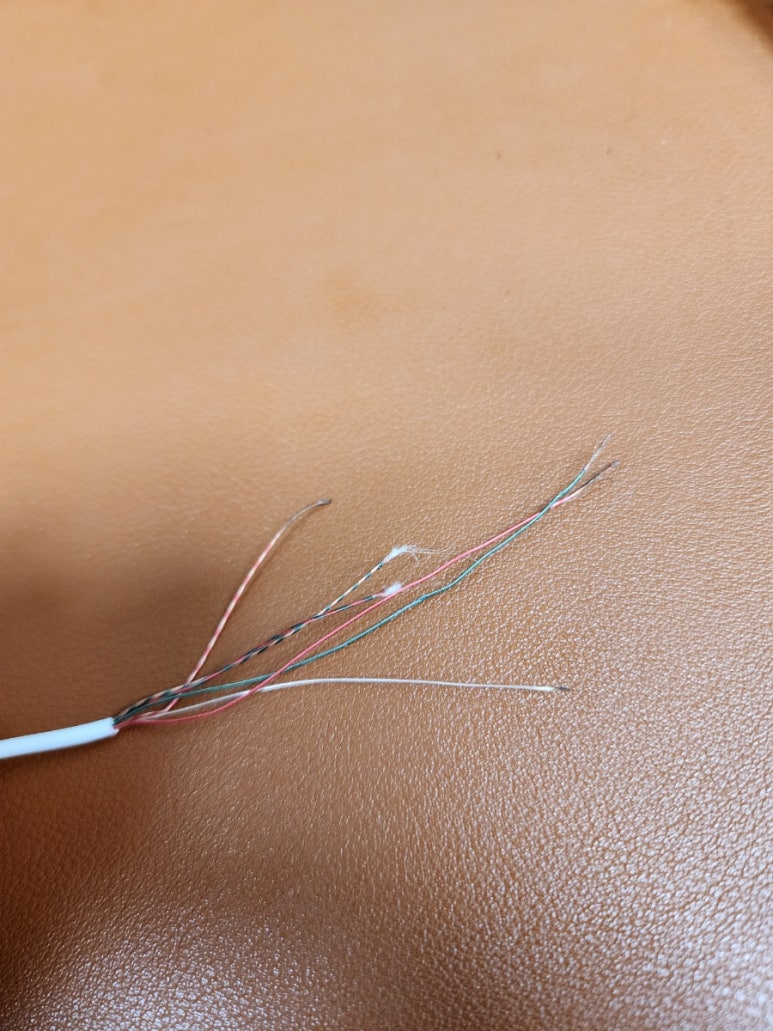

대충 벗기고

라이터로 지져서 에나멜 태워준다

얇은 구리 재질만 남는다

흰색선은 구리선이 아닌듯

불에 다 타버린다

아마도 마이크선일 것 같은 느낌..아님말고

녹색선은 그라운드 선일듯

아님 말고

​​

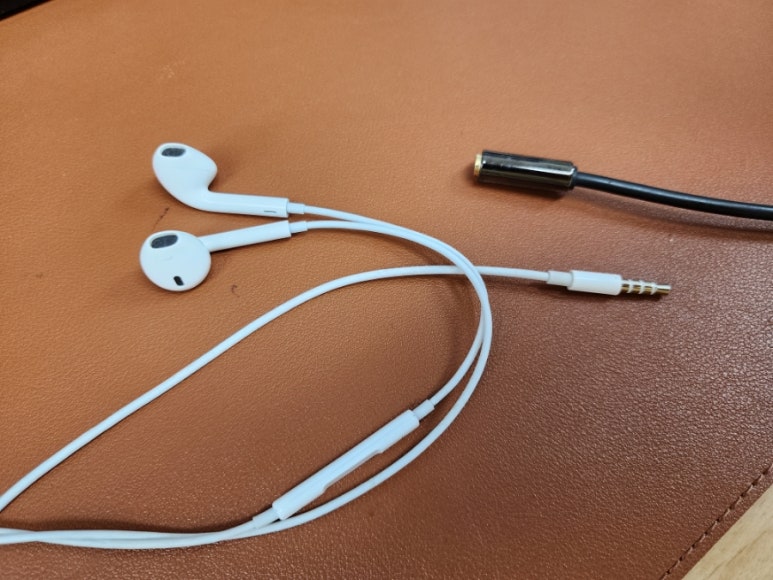

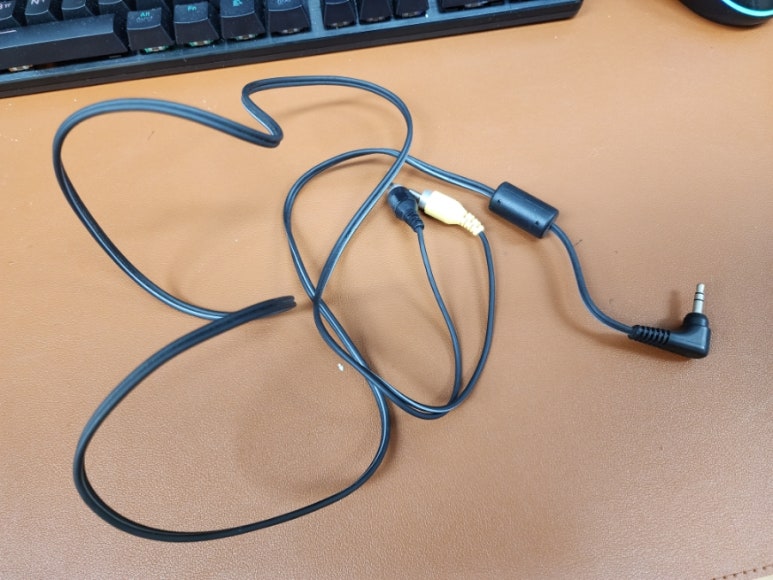

남는 억스선 하나 가져왔다

​​

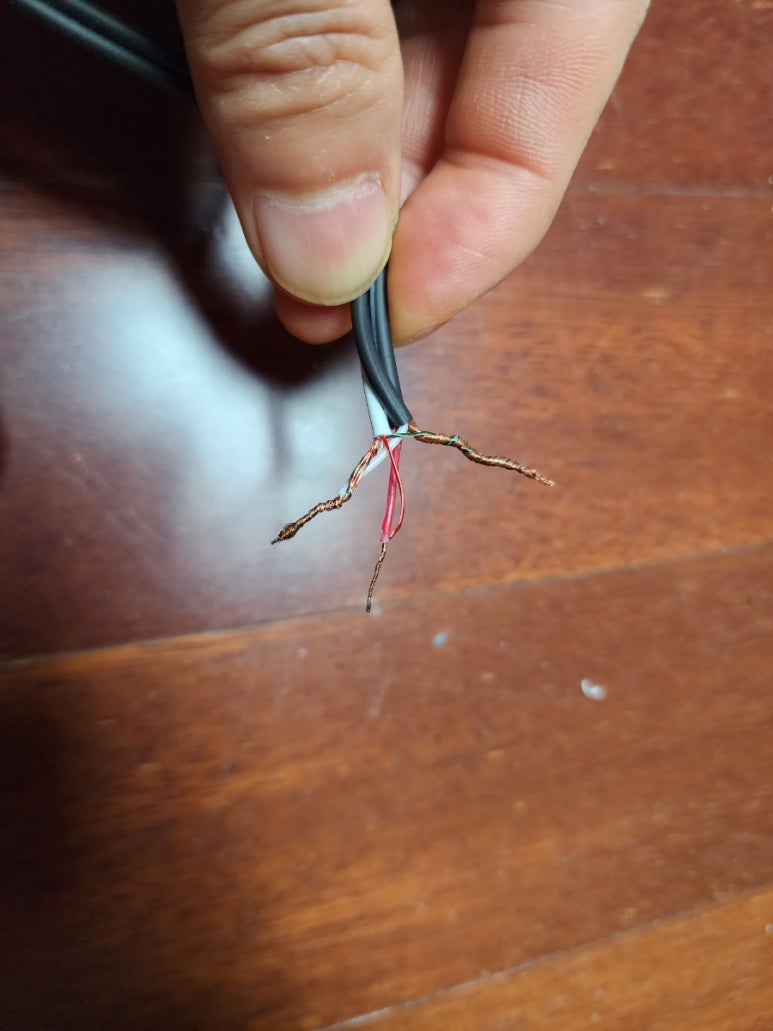

걍 대가리 날리고 피복 벗기면

겉에 나온 선 그라운드

흰색 왼쪽

빨간색선 오른쪽

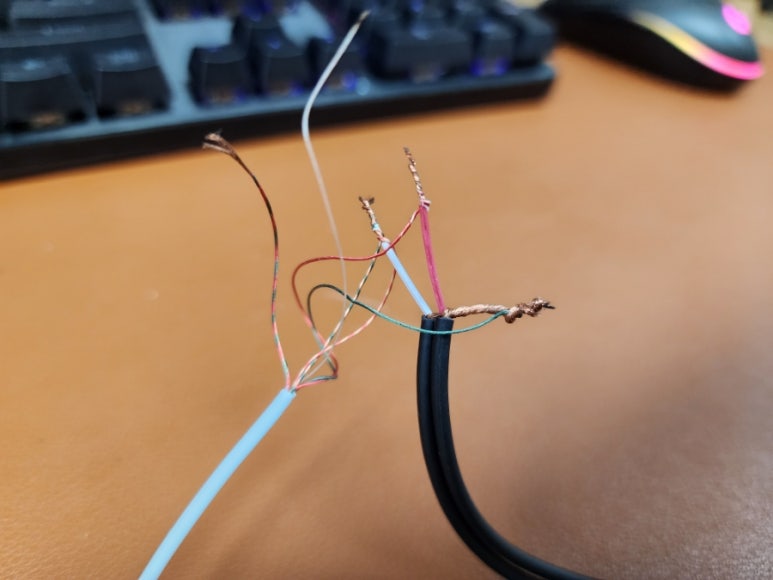

그리고 아이폰 라이트닝 8핀 이어폰에서

녹색을 그라운드선으로 연결

빨강은 빨강으로

2색선들 중 3개 모두 연결해봤다

테스트를 해보니

오....,.오......소리가 난다

ㅎㅎㅎㅎㅎㅎ

마이크랑 소리 증감 버튼은 작동 안된다

​​

음질은 상당히 좋다

사무실에서 쓰고있었던

아이폰 3.5파이 이어폰과 번갈아가면서 들어본다

큰 차이는 못느끼겠다

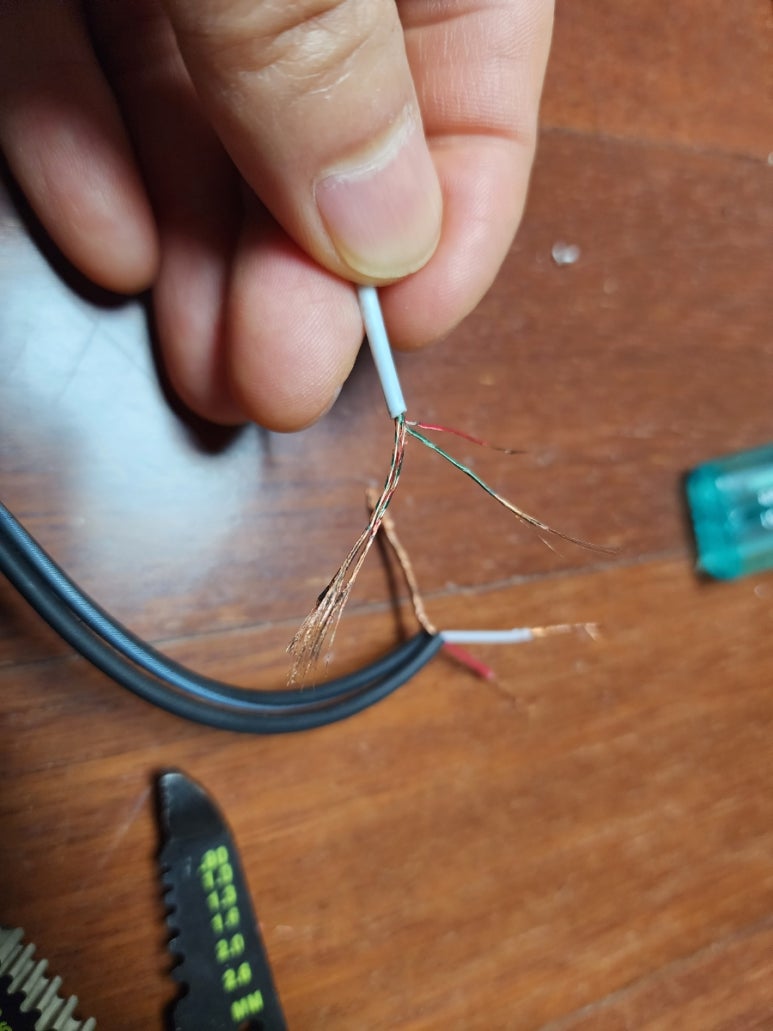

사무실에서 대충 가접만 했다

절연테이프가 없어서

​​

집에와서 연결하고

​​

수축튜브로 마무리 하려고 했는데

선이 너무 두꺼워서 실패

그냥 절연테이프로 마감

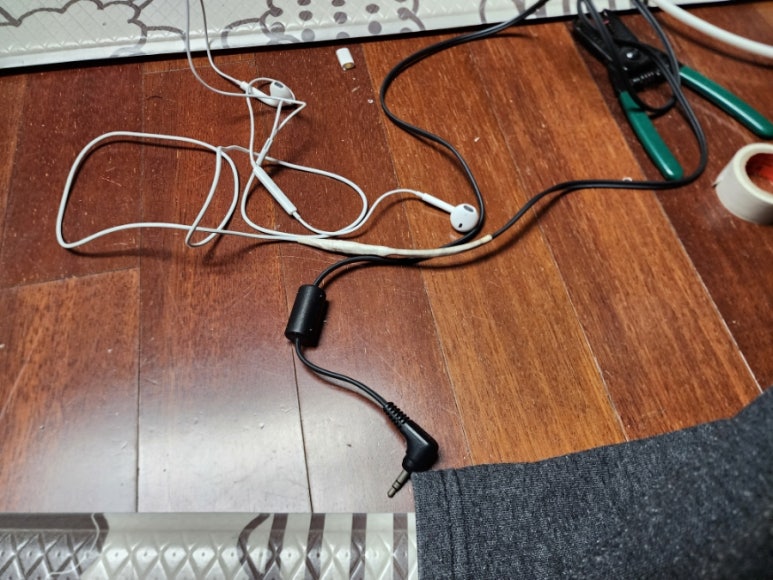

소리를 들어보니

컴퓨터 소리 잘 들린다

기존 옛날 스마트폰 3.5파이 있는거

연결해도 잘들린다

귀구멍이 작아서 오픈형 이어폰 좋아하는데

안쓰던거 이렇게 재활용하니...뿌듯하다

하나 더 있는 것은 흰색 억스선 찾아서

마감을 이쁘게 해서 만들어봐야겠다

​​
