아이폰 12 미니 배터리 교체 ("알 수 없는 부품" 문구제거) 12th May 2023 iPhone 12 mini battery replacement
안녕하세요~ 리페어데이트입니다. 오늘은 12미니 배터리 교체작업을 진행해보겠습니다.
아이폰 X이상 모델부터는 액정,배터리,후방카메라를 공식애플센터가 제공하지않는 부품으로 교체시

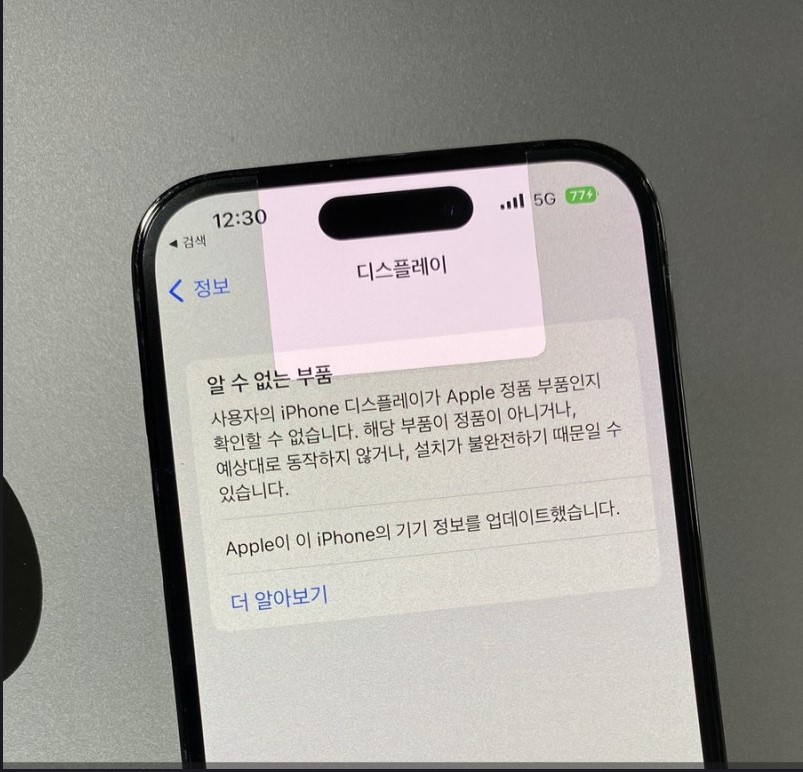

아래 사진처럼 정품부품이 아니라고 문구가 뜨게되면 "배터리성능을"확인 할 수 없게 됩니다. 재밌는건 애플에서 방금 구입한 정품 아이폰의 부품을 다른 정품 아이폰으로 부품만 서로 교환을해도 저런 문구가 뜨게됩니다.
리페어데이트에서는 배터리까지는 문구를 제거해드리고 성능을 확인해드릴 수 있게할 수 있는 배터리 교체 옵션을
제공해드리고있습니다. 일반적으로 그냥 배터리를 교체해버리면 30분안에 작업이끝나나 저렇게 추가로 문구제거작업을 하면 비용과 시간도 30분가량 더 추가됨을 알려드립니다.

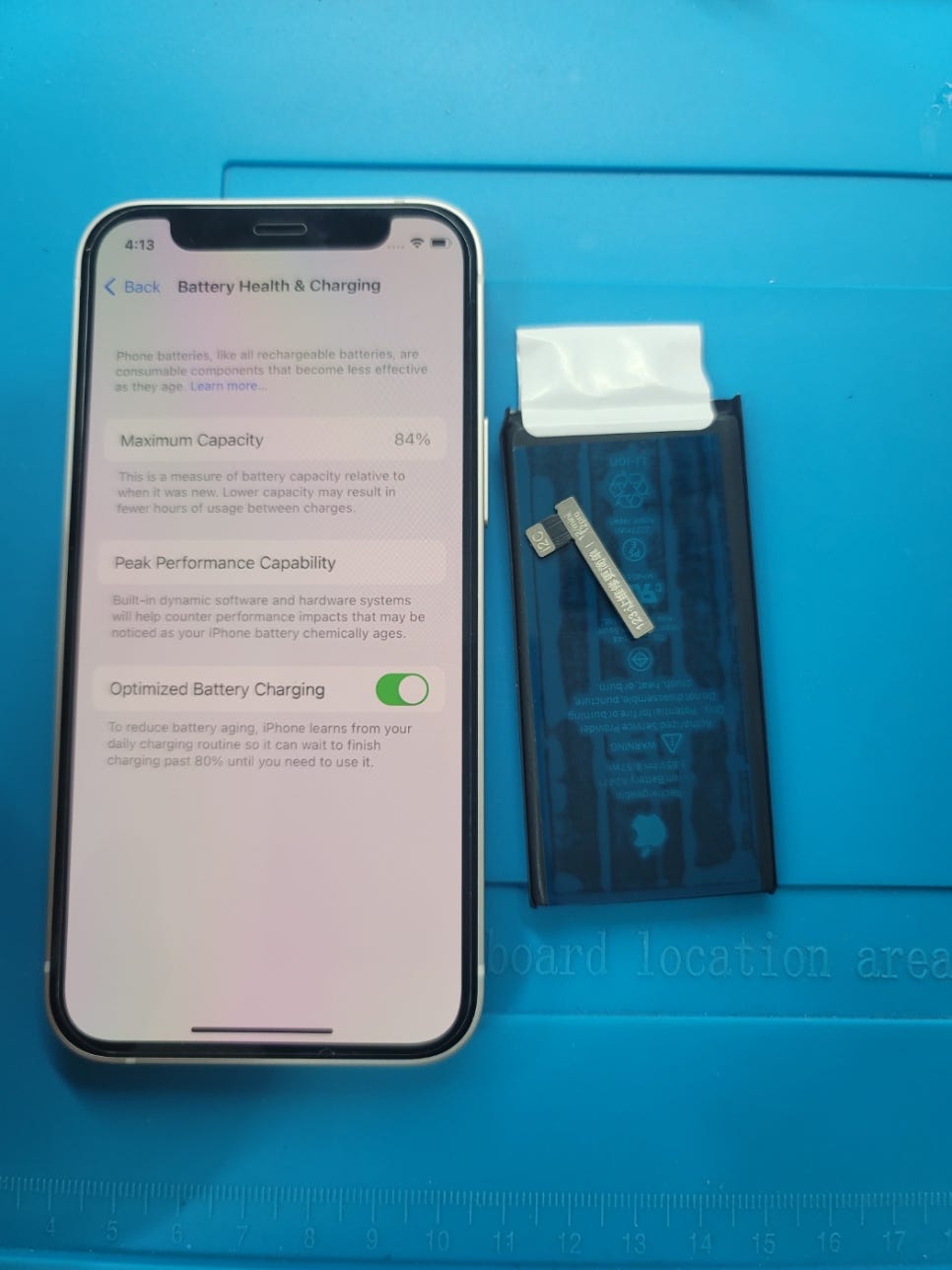

오늘 작업할 아이폰 12mini와 배터리셀, 배터리 케이블입니다.
현재 배터리 성능은 84% 이군요.

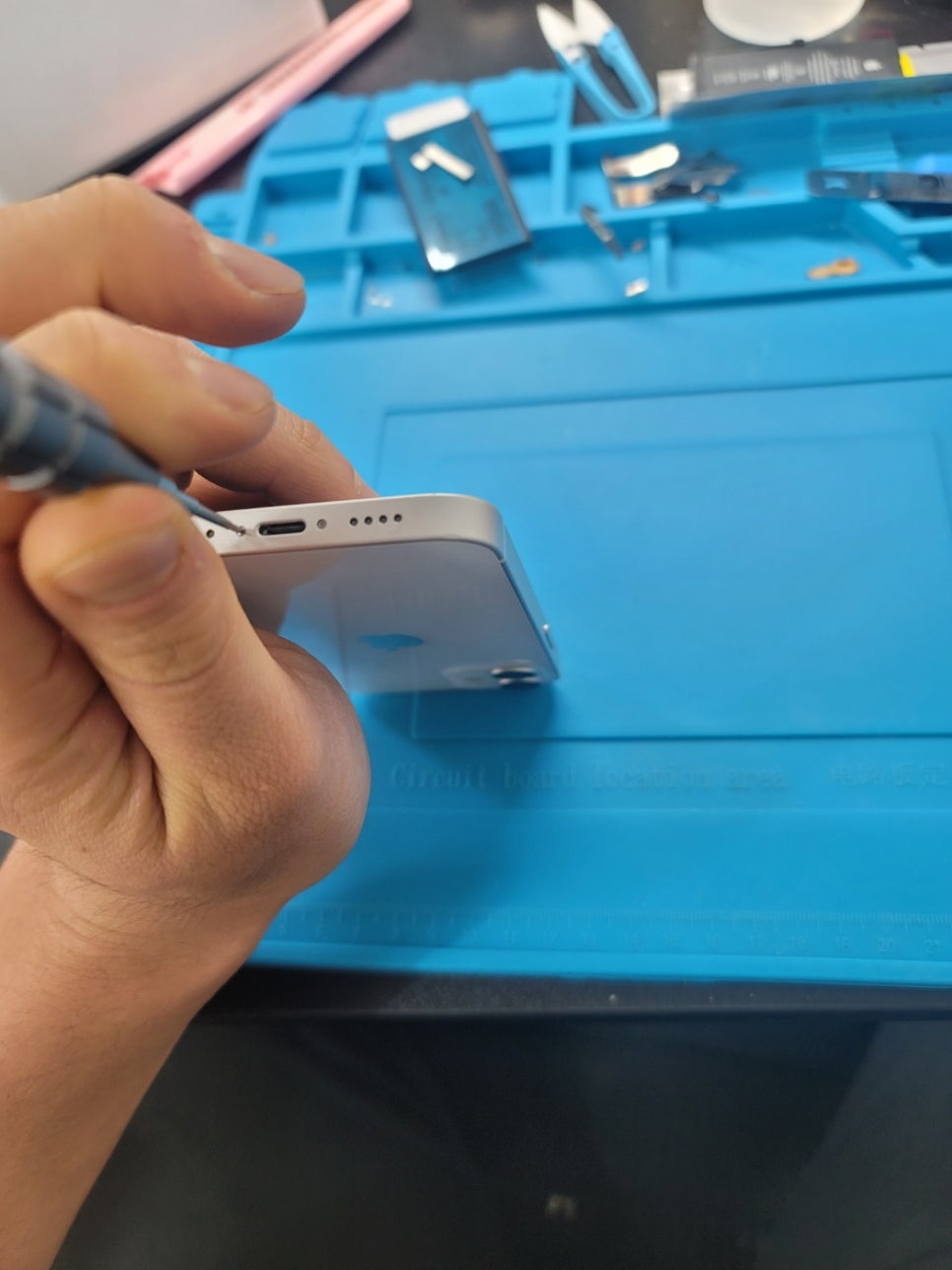

바로 핸드폰을 끄고 작업을 시작해보겠습니다. 하단의 별나사들을 제거해줍니다.

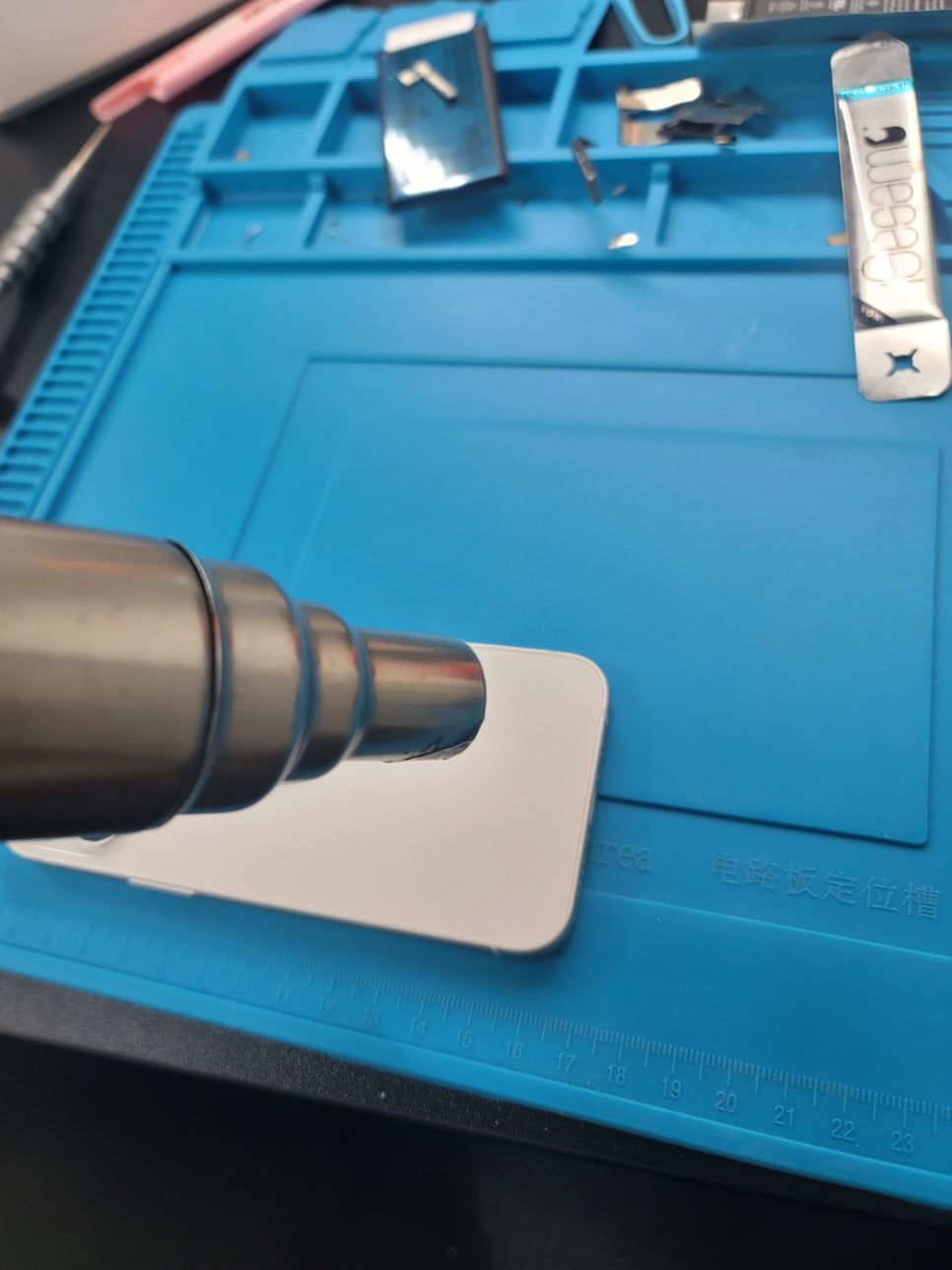

뒷면을 히트건으로 대워줍니다. 이는 본체 테두리에 둘러있는 방수테잎을 느슨하게 하기 위함입니다.
하단부에 오프너를 삽입하고 그틈으로 특수알코올을 도포해줍니다. 알코올의 역할 역시 방수테잎을 녹여주기 위함입니다.
그 후 피크를 잘 사용해서 폰을 개방해줍니다. 12 시리즈부터는 액정이 본체에 깊게 박혀있어서 개방하는데
시간이 많이들고 더 주의를 기울여야합니다.
액정과 배터리 커버를 제거해줍니다.

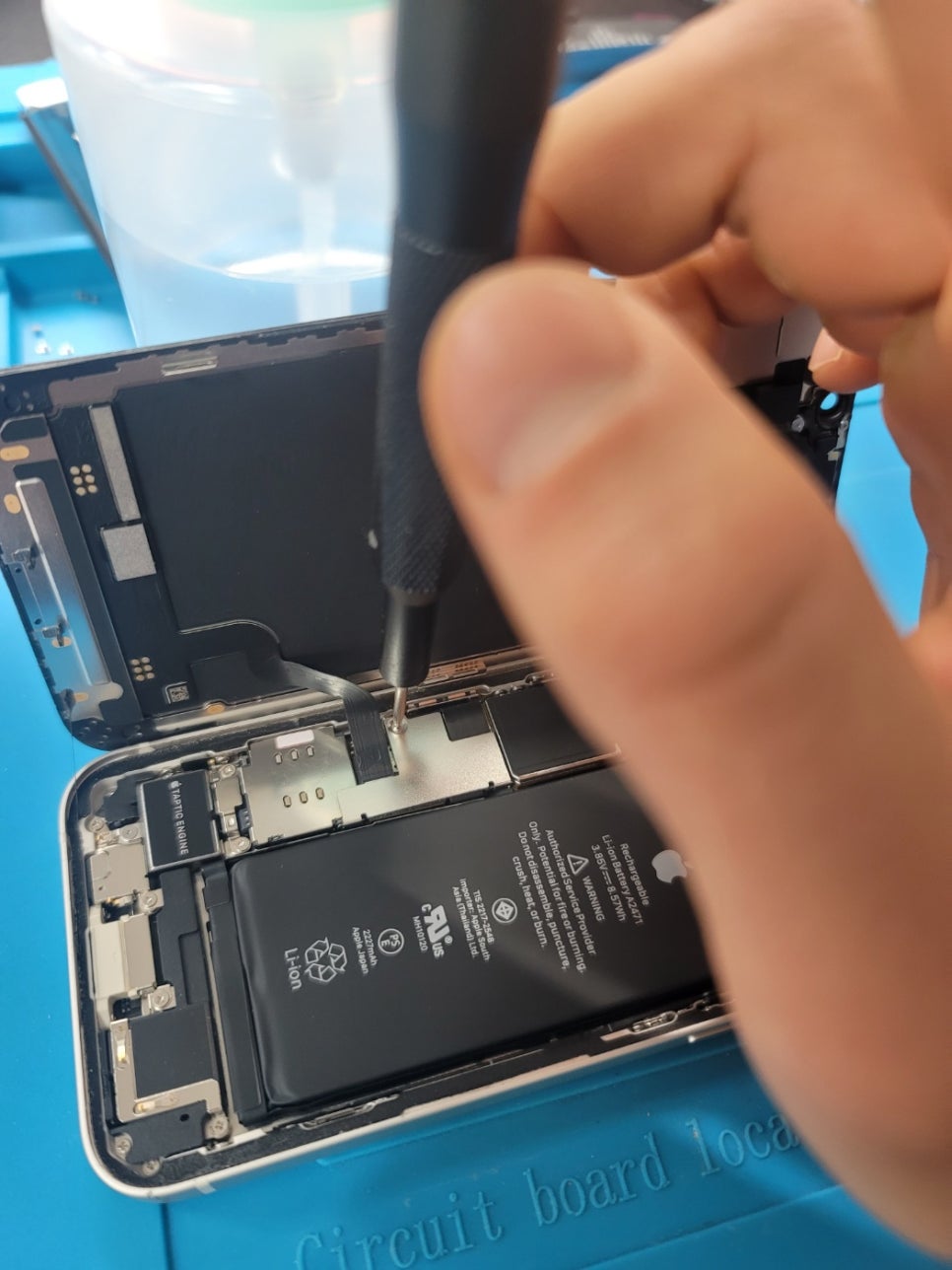

스퍼저로 커넥터 케이블들을 본체에서 제거해줍니다.

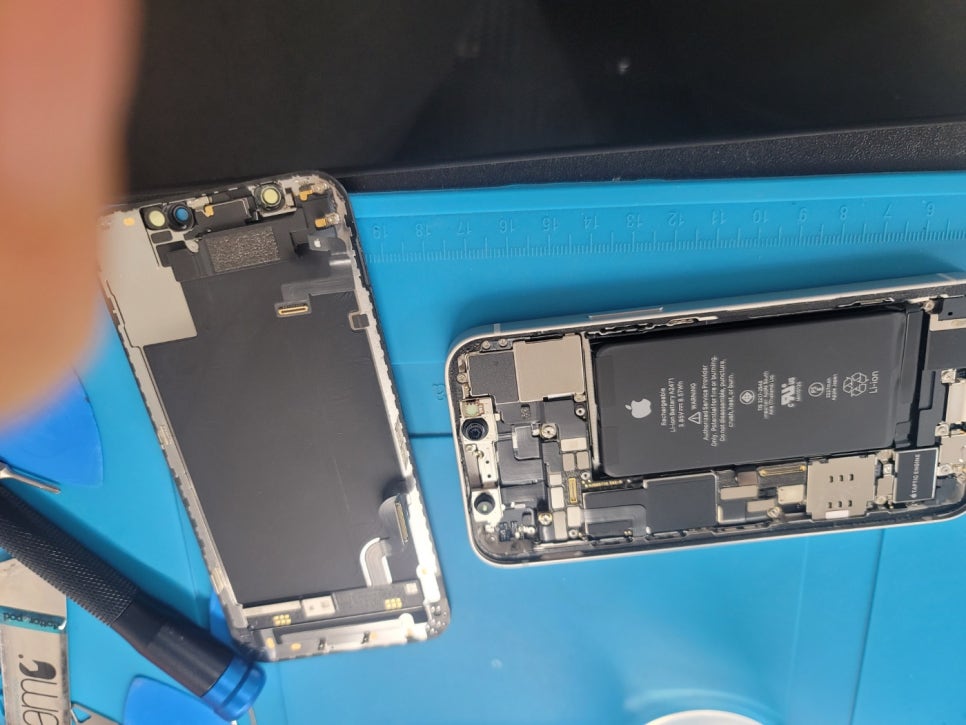

이렇게 본체와 액정이 분리가 되었습니다. 액정은 손상가지않게 한쪽에 잘 두어주고 본체에있는 배터리를 제거해줍니다.

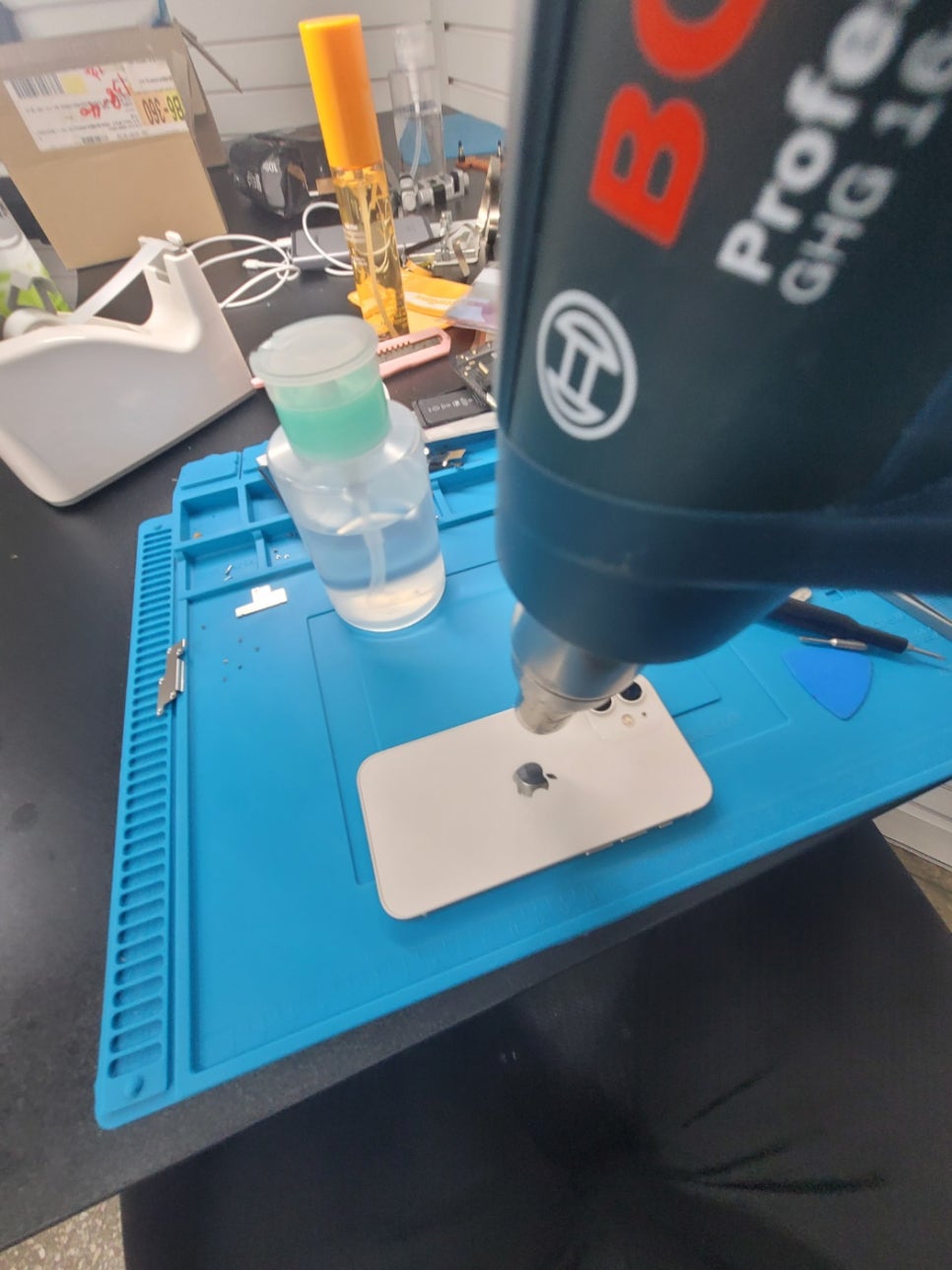

배터리 후방을 히트건으로 잘 대워줍니다. 이는 배터리 아래에 붙여있는 양면테잎을 느슨하게해주기 위함입니다.
여기서 꿀팁. 다가오는 여름 핸드폰에 물이 들어갔을때 대처방법!
절대로 핸드폰 전원을 키지않습니다.
절대로 핸드폰 전원을 키지않습니다.

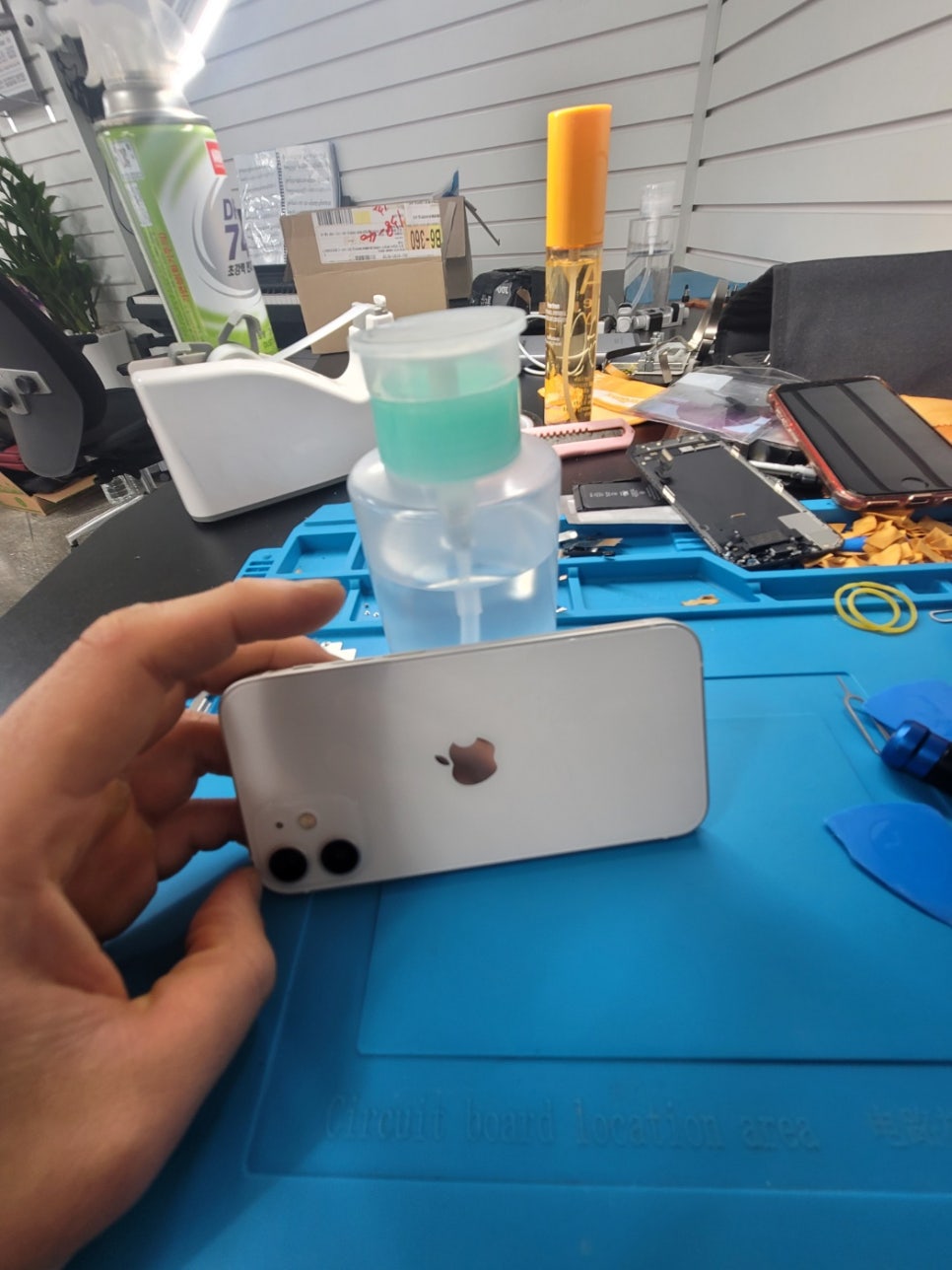

가장 좋은것은 핸드폰을 개방해서 안을 말리는것이나 가장 손쉽게할 수 있는 방법은 12 모델부터는 메인보드가 후방카메라 위쪽에 위치하고있습니다. 그러니까 핸드폰을 아래 그림처럼 후방카메라가 아래쪽을향하게 잡으시고 뒤에서 헤어드라이기 뜨거운바람으로 최소 30분에서 1시간 사이로 말려주시면 됩니다. 원리는 메인보드쪽에 있던 물들이 배터리쪽으로 떨어지게 하게끔 위치를 잡고 안에 있는 물기를 순식간에 증발시켜서 부식을 막는것입니다.
가장 좋은것은 핸드폰을 개방해서 안을 말리는것이나 가장 손쉽게할 수 있는 방법은 12 모델부터는 메인보드가 후방카메라 위쪽에 위치하고있습니다. 그러니까 핸드폰을 아래 그림처럼 후방카메라가 아래쪽을향하게 잡으시고 뒤에서 헤어드라이기 뜨거운바람으로 최소 30분에서 1시간 사이로 말려주시면 됩니다. 원리는 메인보드쪽에 있던 물들이 배터리쪽으로 떨어지게 하게끔 위치를 잡고 안에 있는 물기를 순식간에 증발시켜서 부식을 막는것입니다.

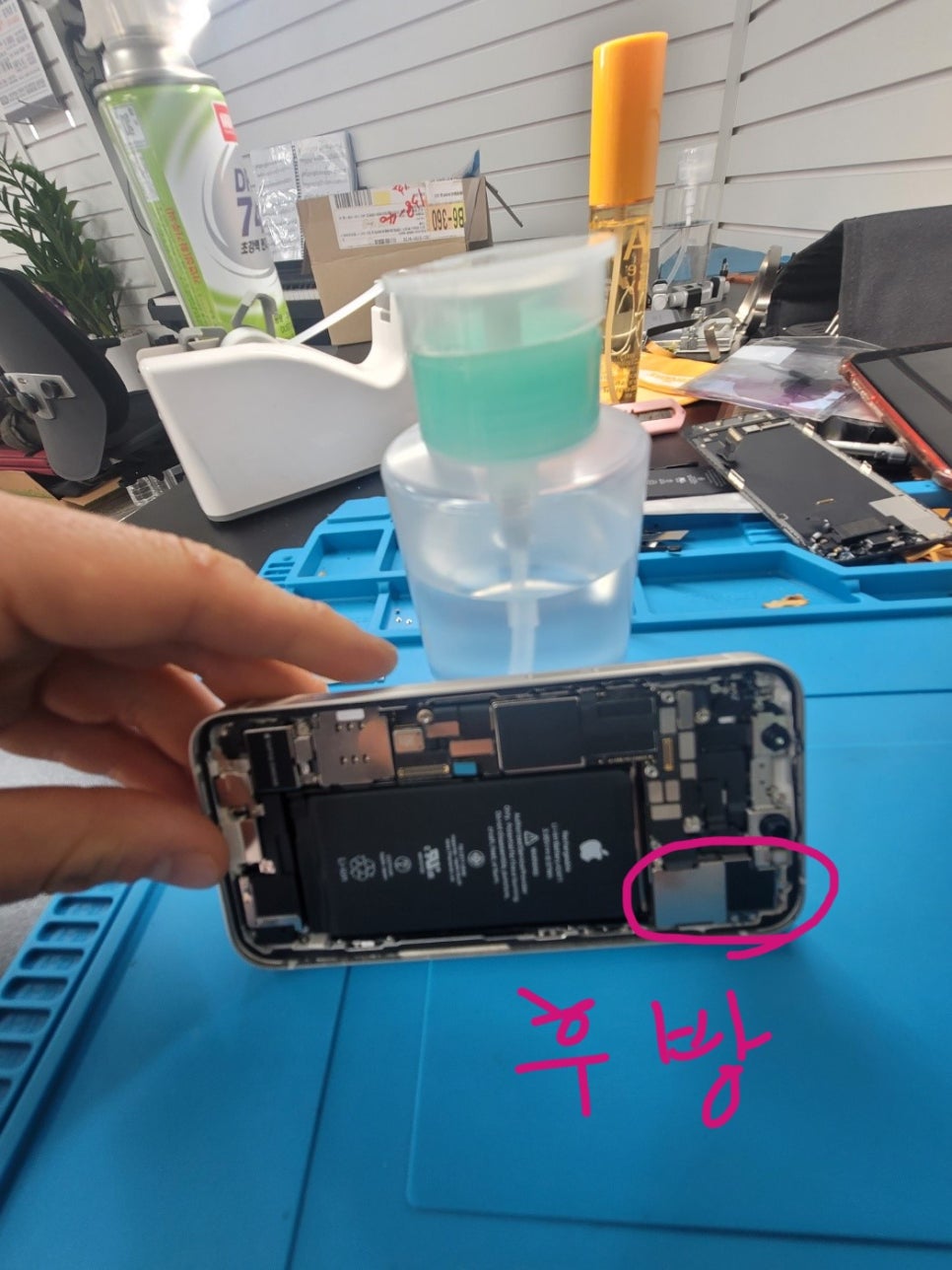

아래 동그라미친 부분이 폰을 뒤집었을때 후방카메라가 위치한곳입니다.
배터리 위쪽으로 메인보드가 보이시죠?

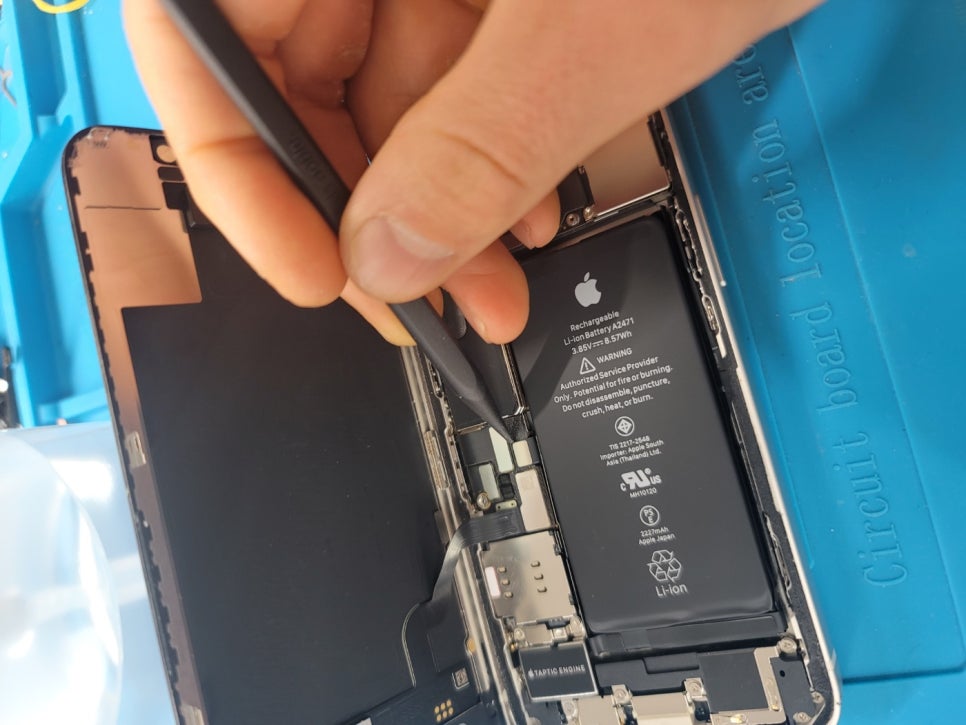

특수알코올을 배터리 주변으로 도포하고 스퍼저로 조심스럽게 밀어올립니다.

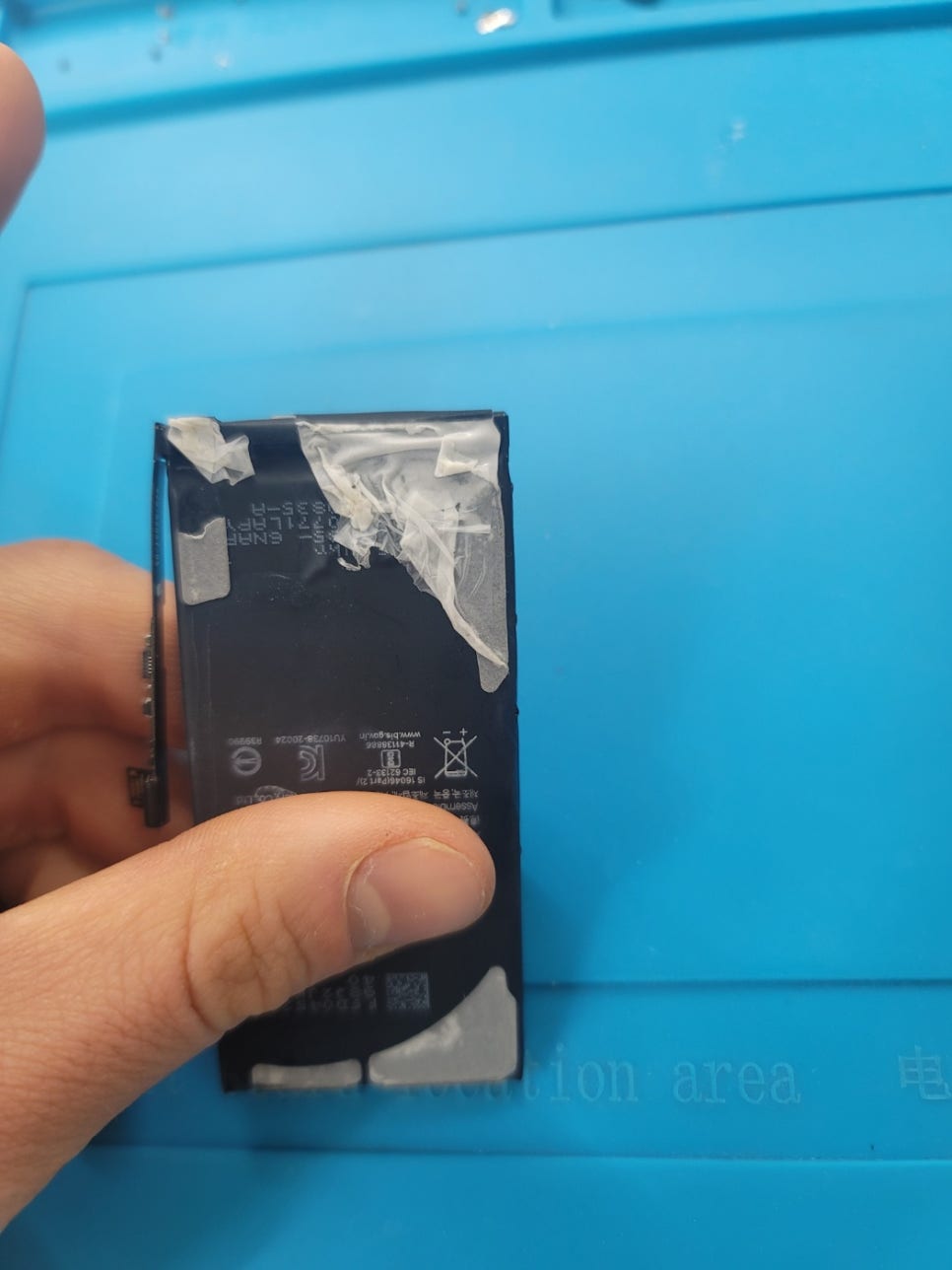

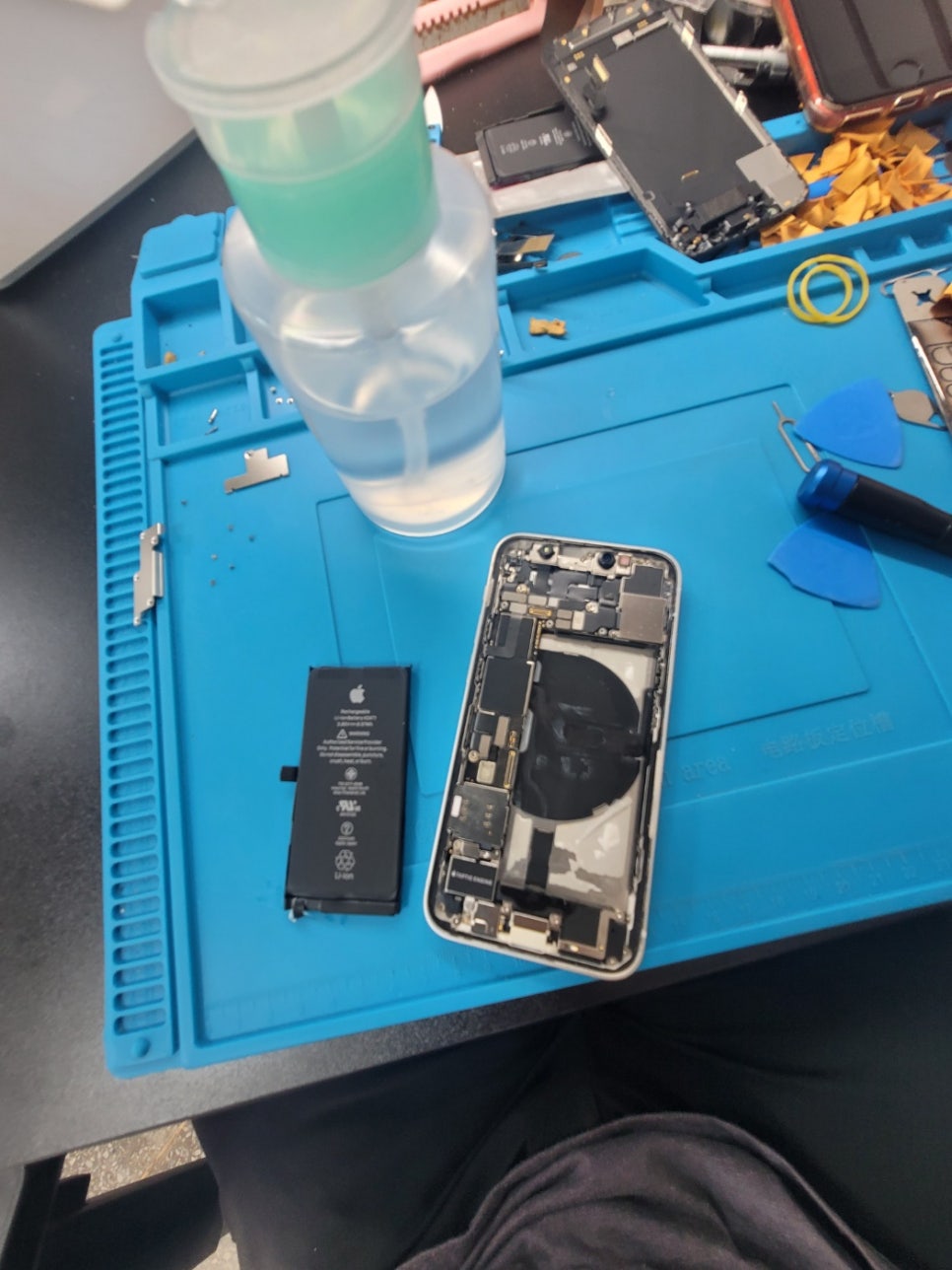

그러면 이렇게 배터리가 분리가됩니다.

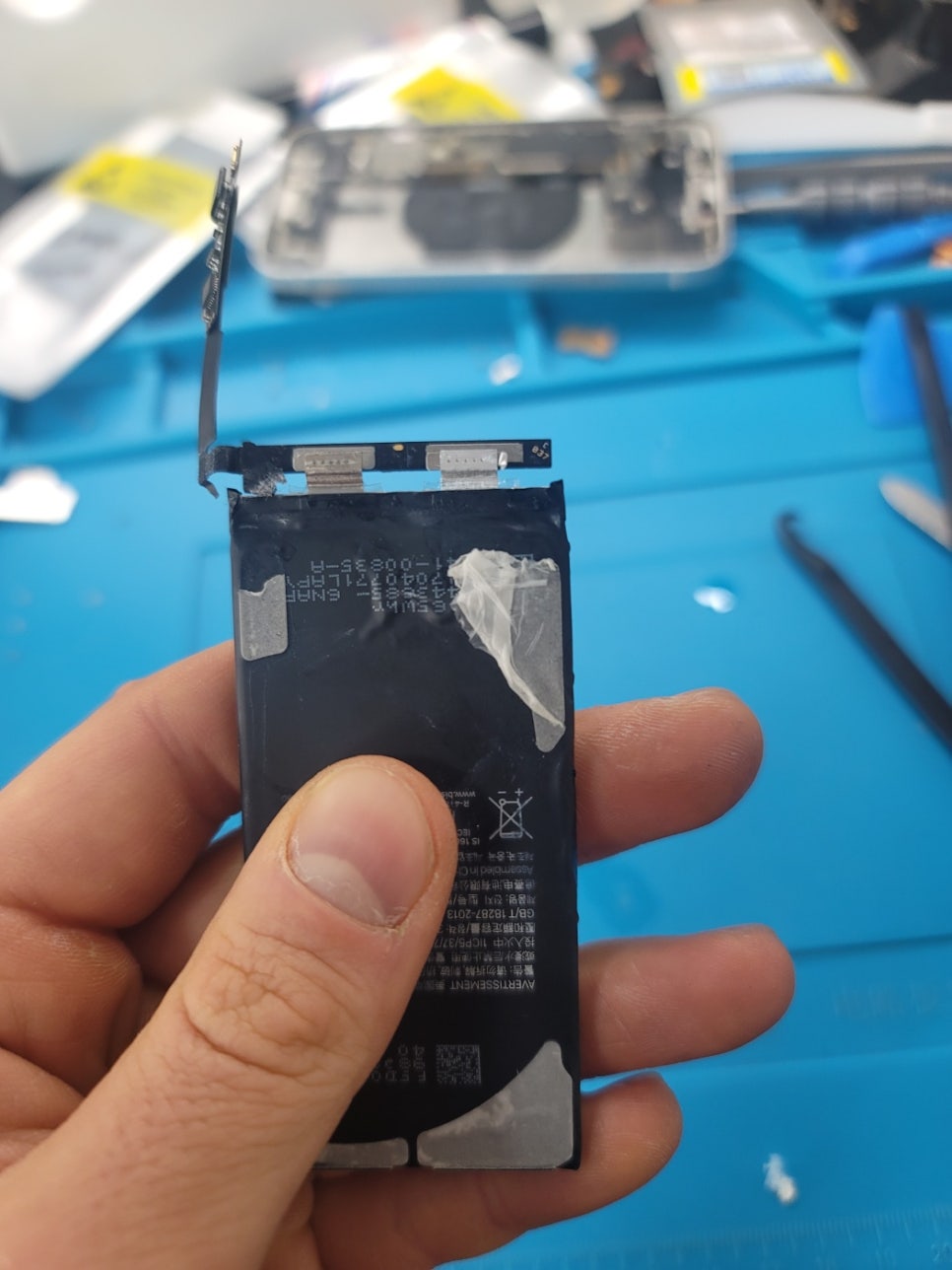

이제 기존 배터리에서 BMS 보드를 제거해보겠습니다.
저 부분을 쇼트안나게 잘라주고

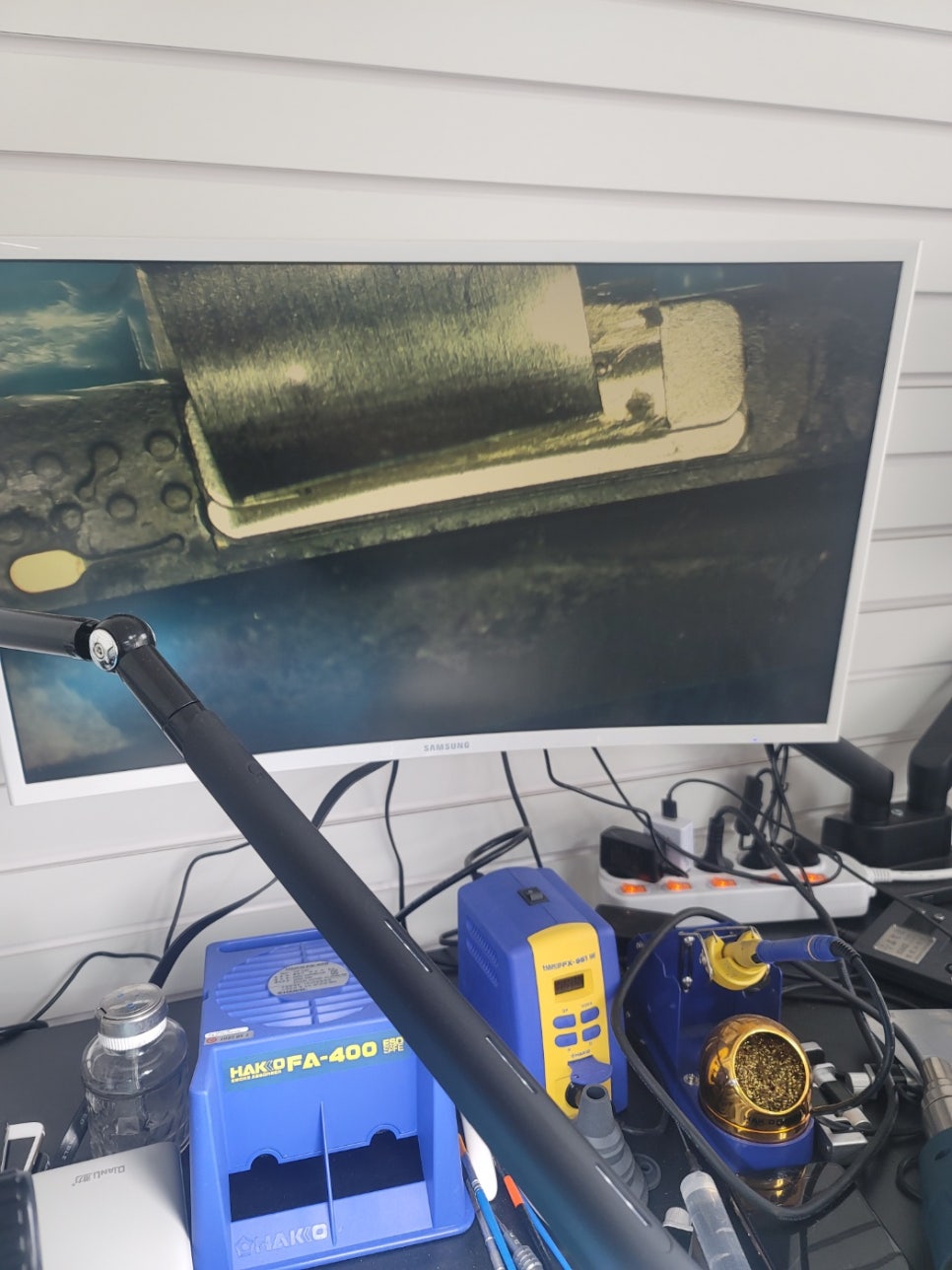

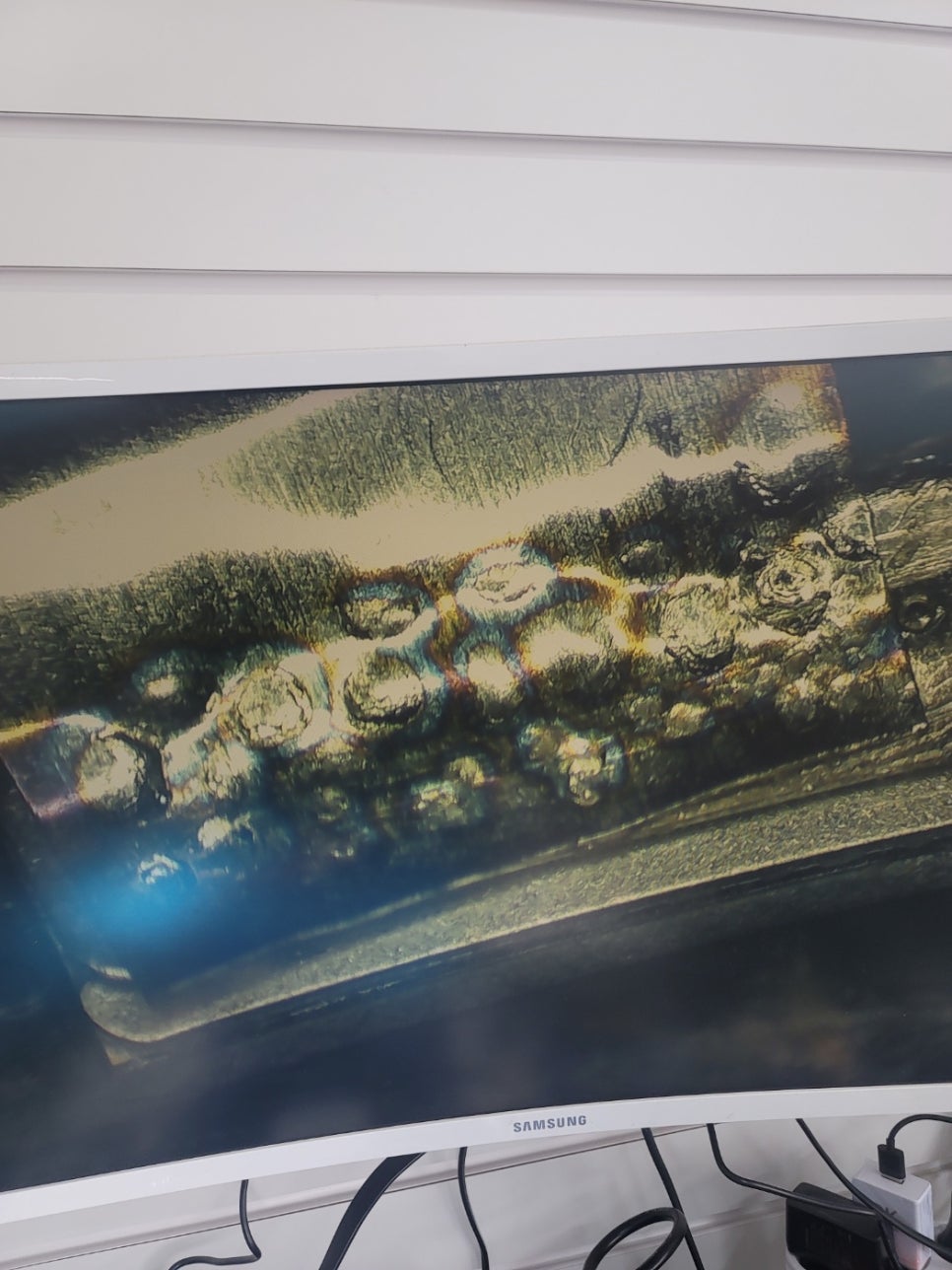

새 배터리셀에 잘 재단을 한후 현미경을 보면서 스팟용접을 해줍니다.
상하좌우 꼼꼼하게 용접을 해줘야지 나중에 전원이 안켜진다던가 충전이안된다던가 부팅이 계속반복된다든가
하는것을 막을 수 있습니다.

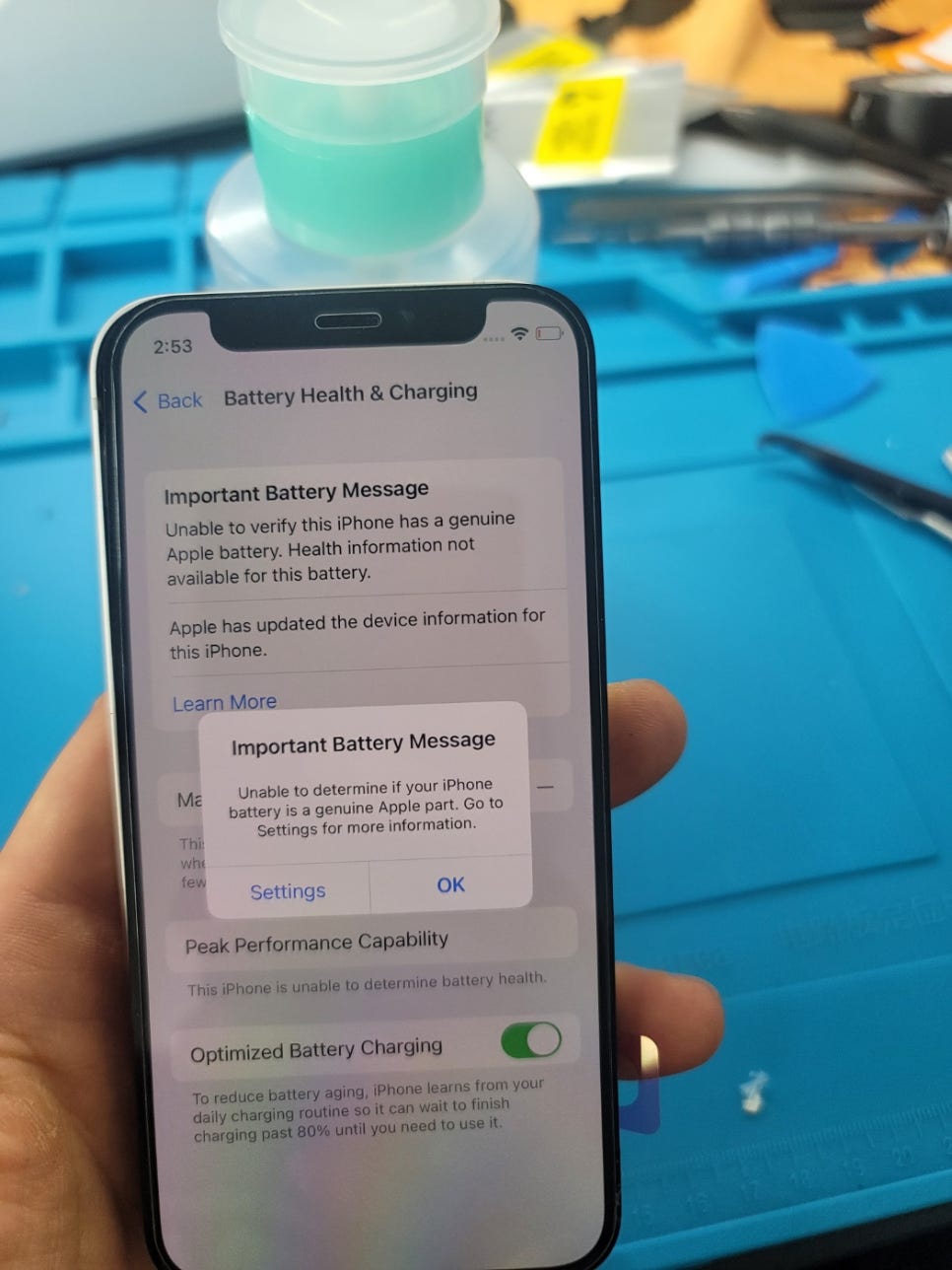

일반적인 방식으로 배터리에 BMS보드 이식 작업없이 배터리를 교체하게되면 아래 사진처럼 문구가 뜨게됩니다.
그러나 위에처럼 BMS보드 이식작업을 한 배터리를 연결하면

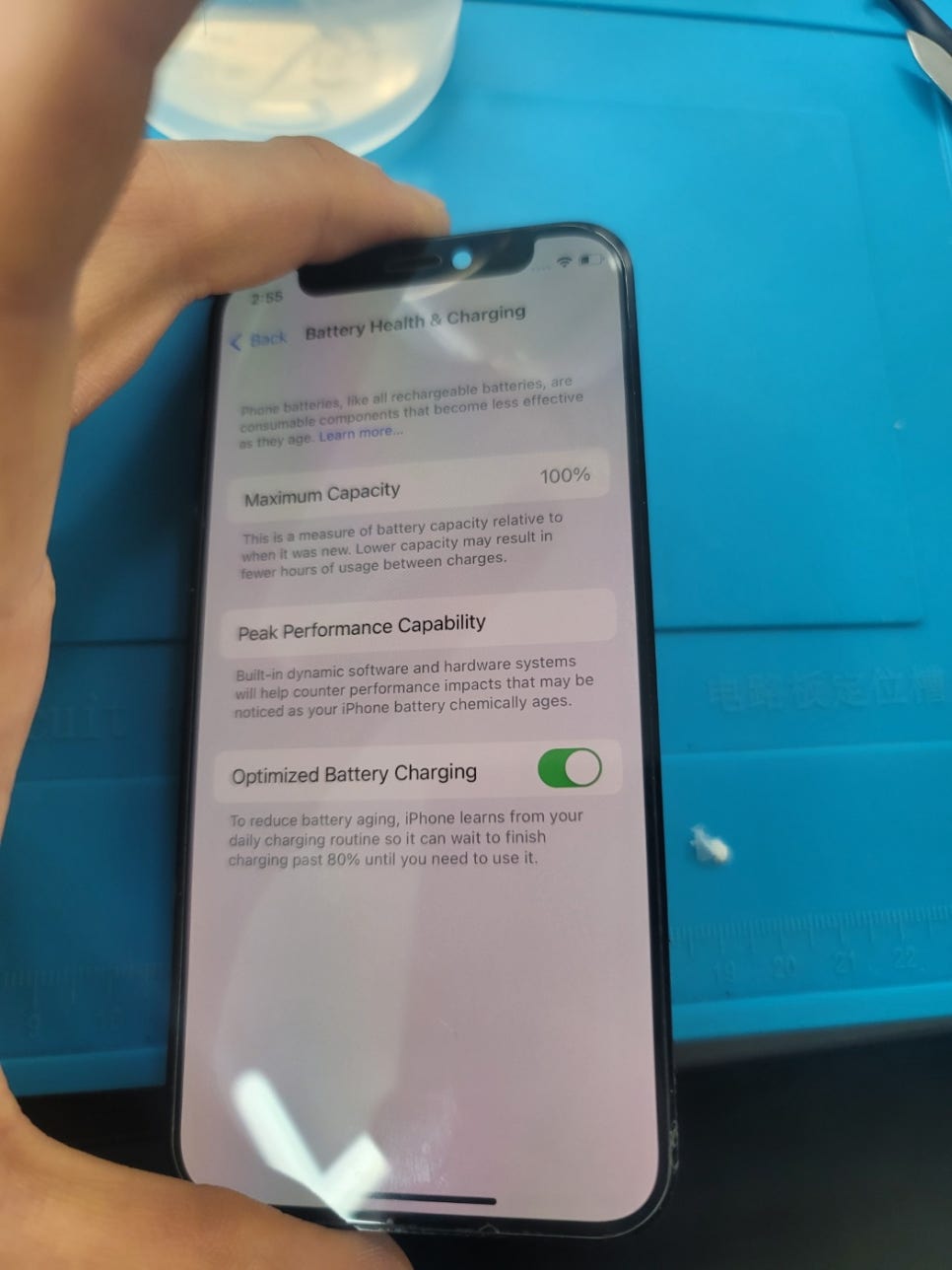

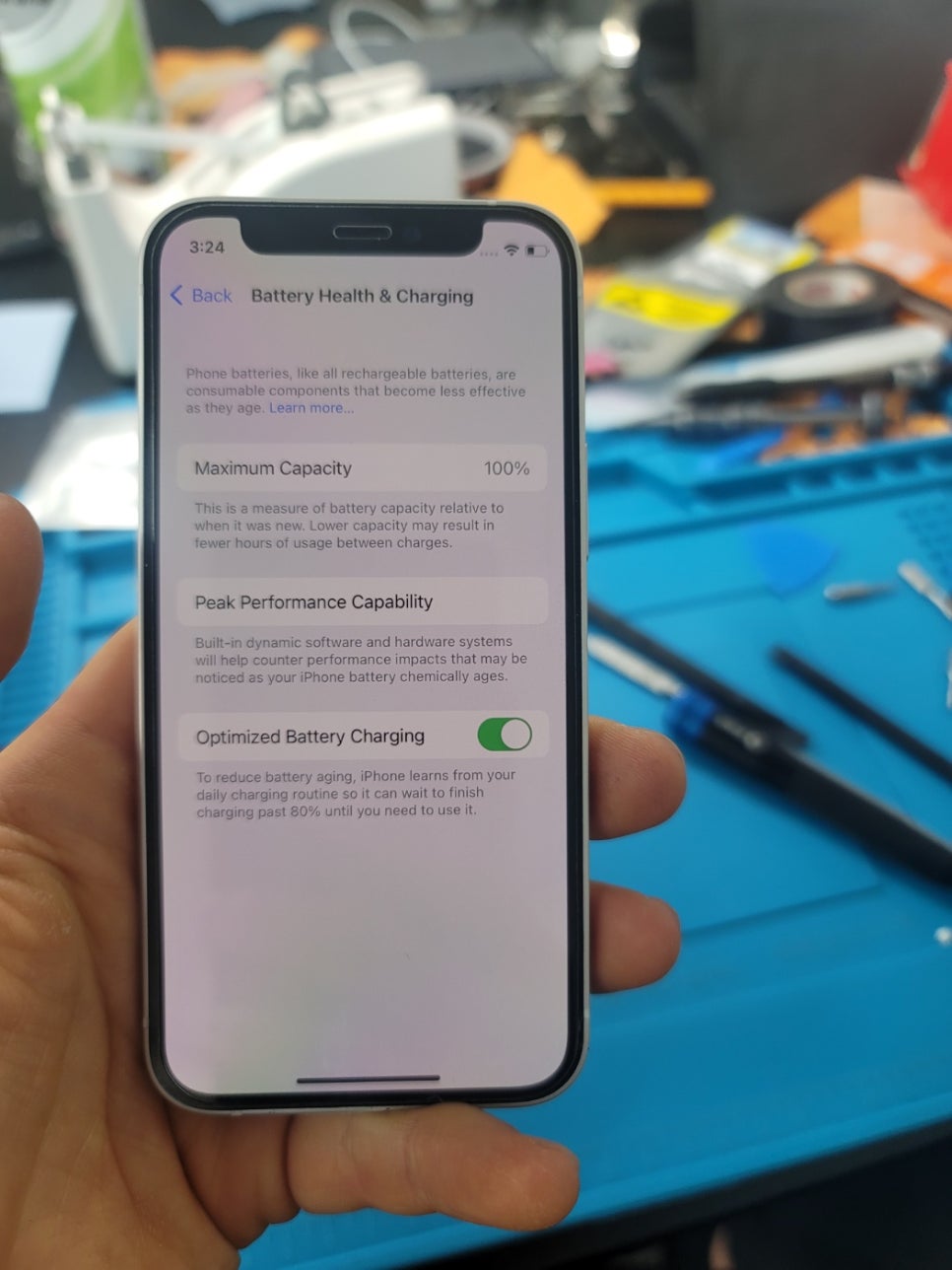

아래 사진들처럼 문구가 사라지며 용량 100%를 확인하 실 수 있게됩니다.
읽어주셔서 감사합니다!

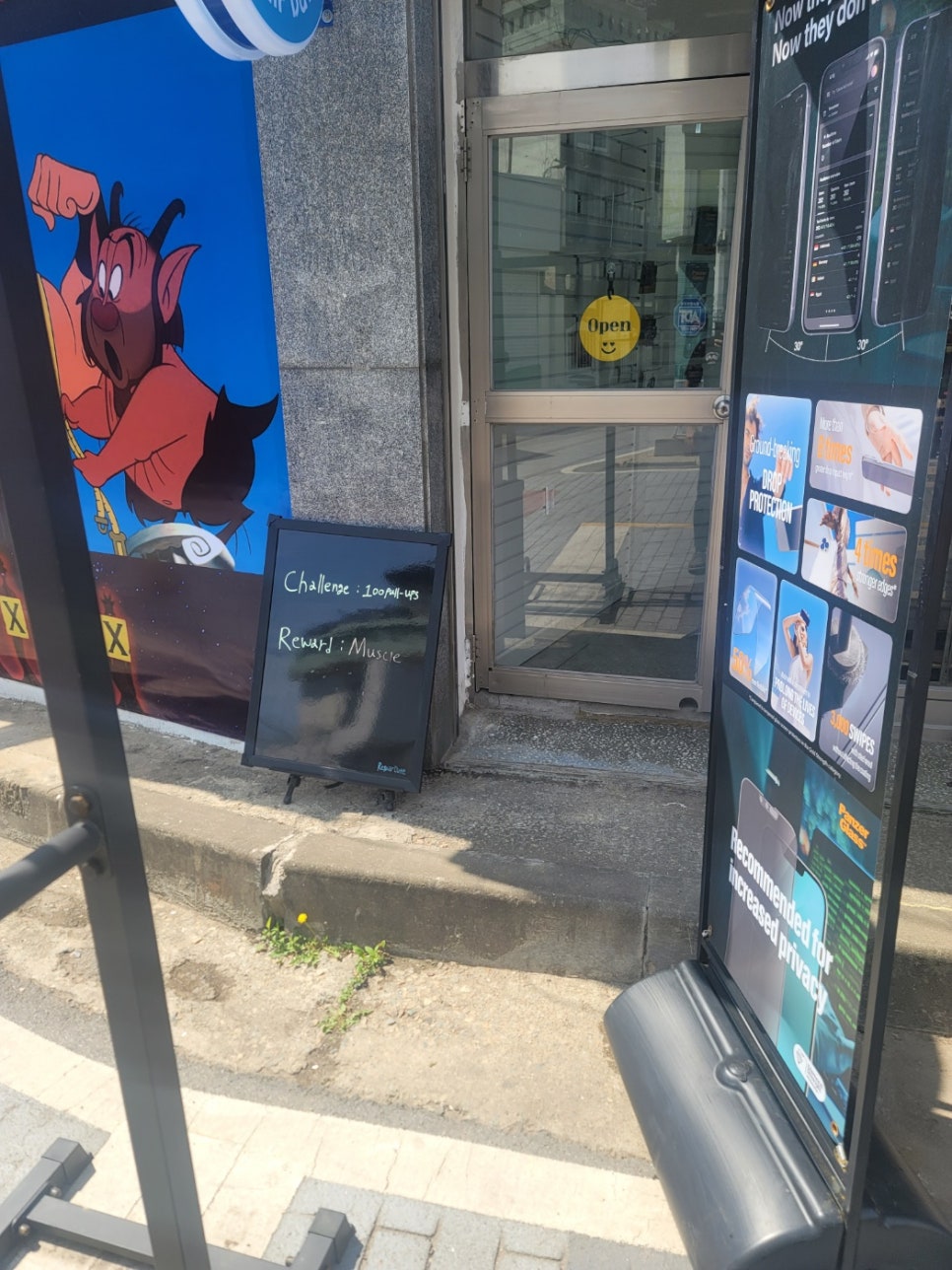

(매장앞에 사진 몇장 올려보겠습니다.)
