아이폰11프로 충전단자수리,"케이블 파손후 박힘, 본드를?" 인천아이폰수리

안녕하세요 인천아이폰수리 스티브입니다

오늘은 아이폰11프로를 사용중에 충전기를 연결한 상태에서 떨어뜨리면서 충전선헤드가 아이폰의 내부로 연결된 상태로 부러지면서 사고가 발생했는데요, 온라인에 잘못된 정보를 참고해서 본드를 바른 상태로 악화되어 교체수리로 복구하는 과정을 소개해드리겠습니다

아이폰11프로의 경우에 8핀 라이트닝 타입으로 되어있는데요, 충전기를 연결한 상태로 사용중에 연결선이 끊어지면서 헤드가 아이폰 내부에 박힘현상으로 인해서 충전을 할수 없는 상황이 종종 발생하고있구요, 이때 잘못된 조치는 증상을 악화시킬수 있으므로 조치방법을 살펴보도록 하겟습니다

비전문적인 온라인

정보는 조심하세요!

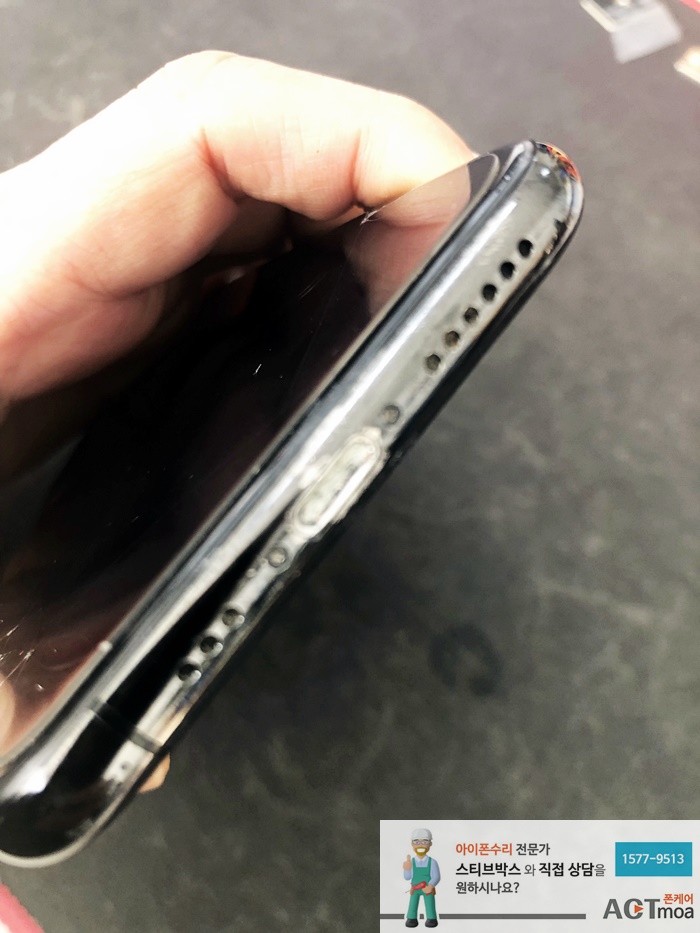

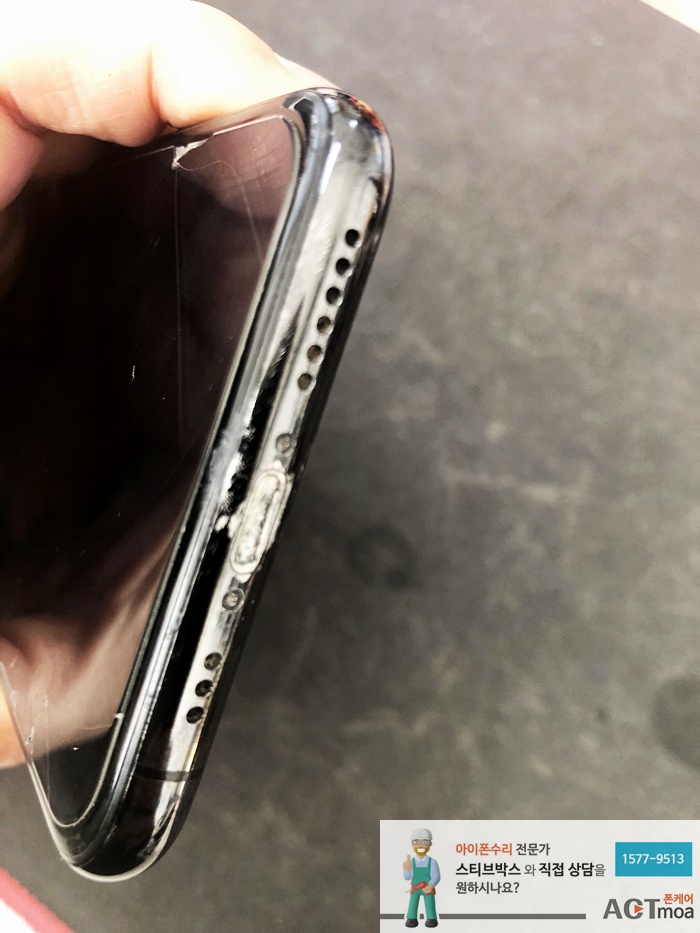

충전선 부러진 상태

인터넷에 나온

잘못된 방법을 따라

그곳에 본드를?

아이폰의 충전기선의 헤드단자가 부러진 상태로 기기의 내부에 박힘현상이 있는 상태에서 당황하여 온라인 검색을 통해서 일반적인 비전문 조치방법으로 본드를 이용하여 외부로 유출하려는 시도를 하신 것으로 단자와 본체의 하우징에 본딩이되어 가벼운 조치로 해결이 가능한 것을 악화된 상태가 진단이 되었구요, 부득이하게 교체를 해야할 상황이 발생되었습니다

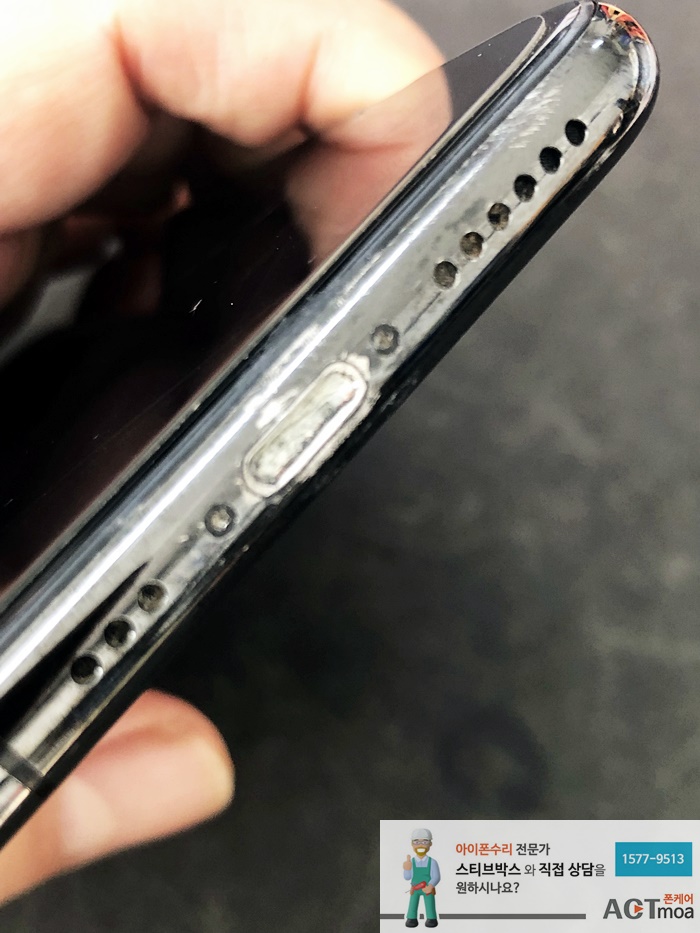

아이폰11프로 충전단자 상태

뾰족한 것으로

빼낼수 있을까?

아이폰11프로의 충전단자에 손상이 발생하면 대부분의 사용자들이 이쑤시개나 클립등의 도구로 박혀있는 잔재를 분리하려는 시도를 많이 하시는데요, 이런 방법도 내부에 단자에 손상이되거나 충전단자 몰드나 본체케이스를 손상시키는 부작용이 많아서 문제인데요,

이런 경우는 전문수리센터를 방문하여 안전하게 제거하는 방법이 그나마 작은 비용으로 해결할수 있는 안전한 조치입니다

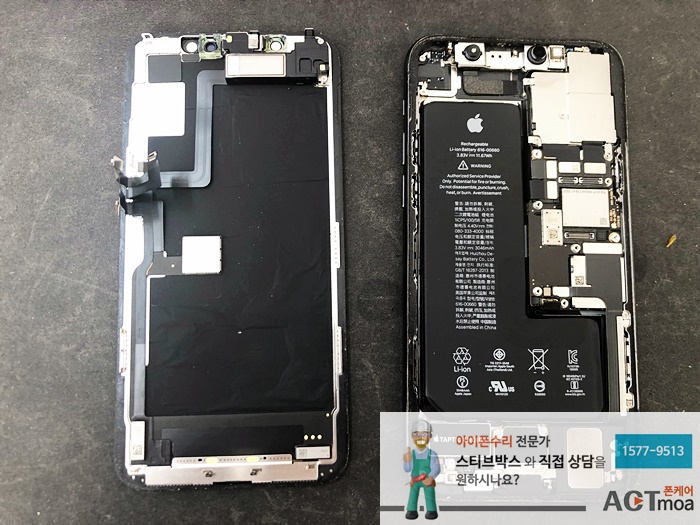

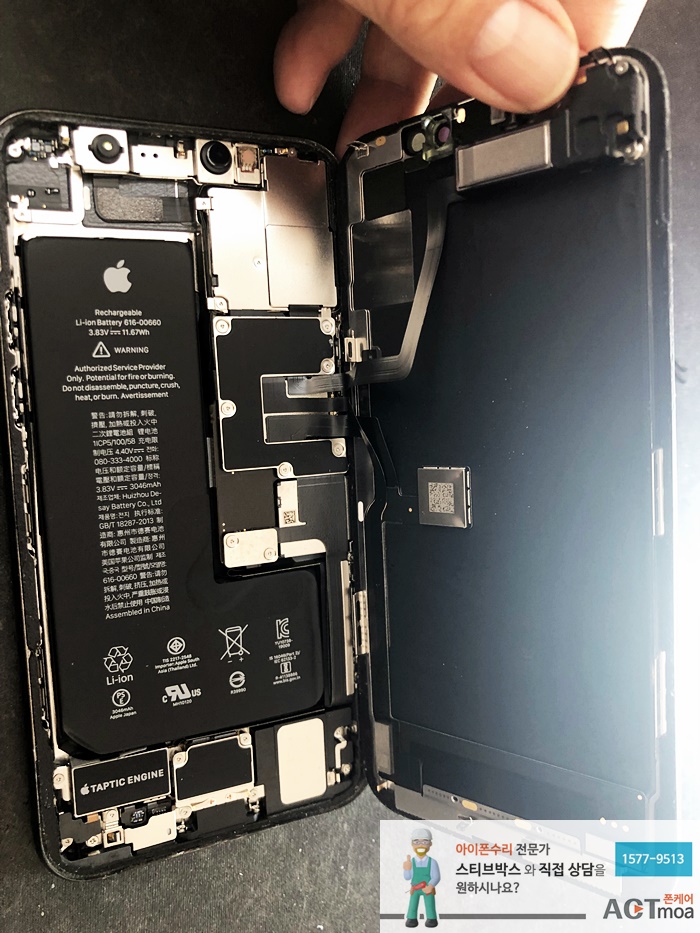

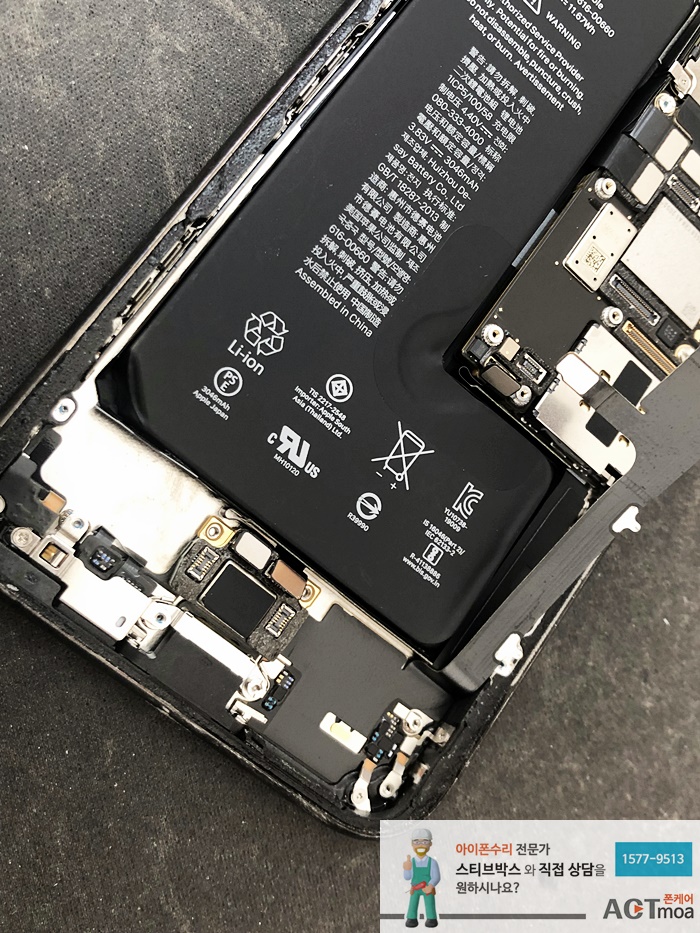

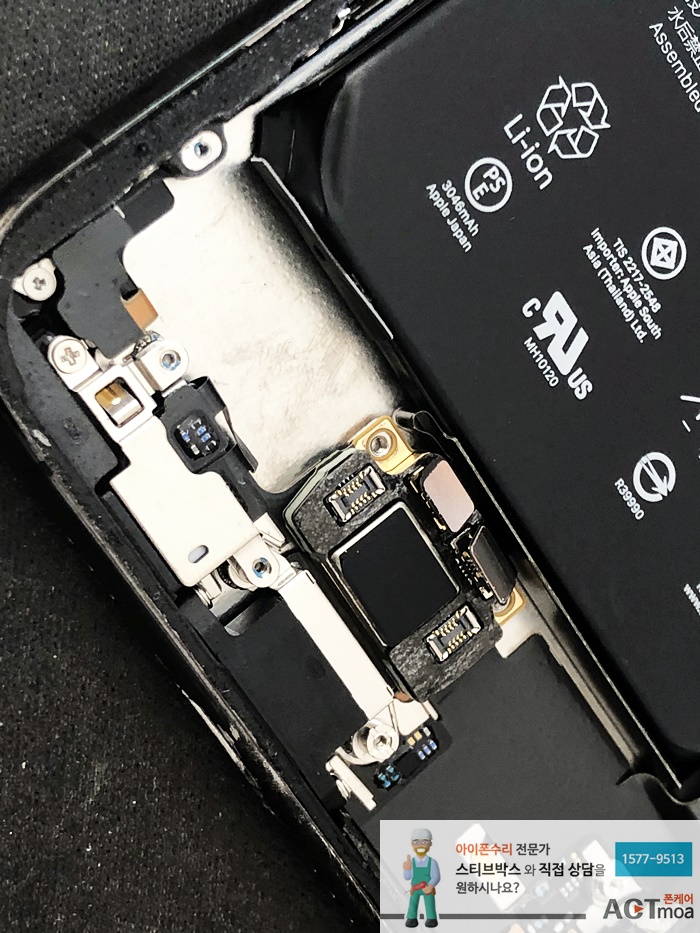

액정분해한 상태

미니보드가 탑재된

아이폰11프로 충전단자

아이폰11프로의 충전단자 케이블은 진동모터인 탭틱엔진과 외부스피커와 통화마이크 등이 결합되어있는 어셈블리형의 부품이며 배터리의 전원단자가 직접연결되어 공급되는 특성을 가지고 있는 특이한 구조로써 전체케이블을 교체해야만 단자를 복구할수 있는 구조이구요

주변에 연결되는 부품들이 많아서 자가수리는 신중하게 해야하는 문제입니다

충전케이블과 본체에

본딩된 문제를 해결하기

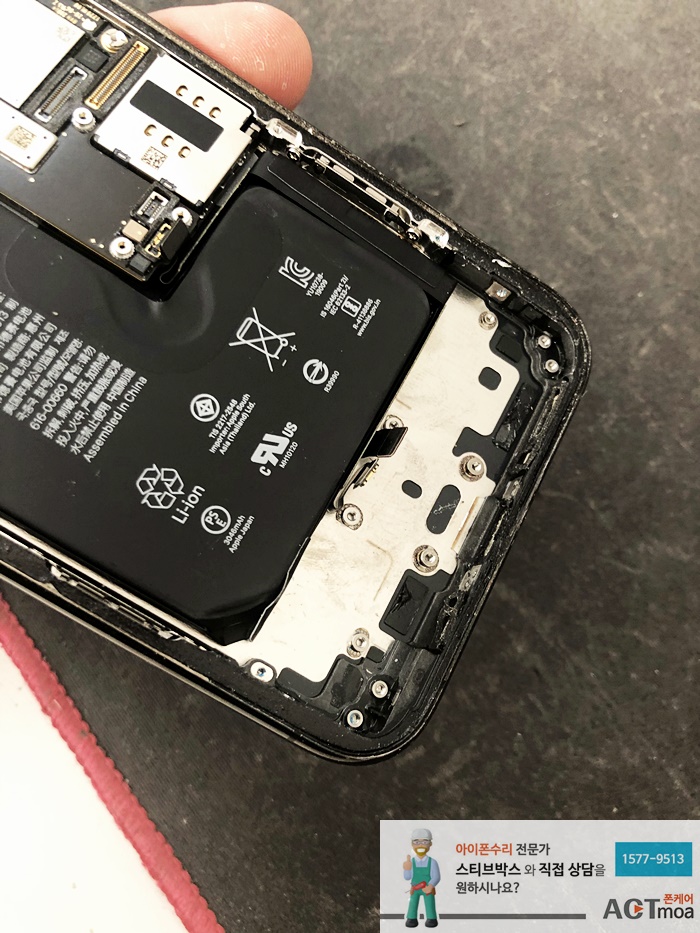

하단부품 분해중

스피커와 진동모터

분해후 케이블 분리

아이폰11프로의 충전단자를 교체하기 위해서는 메인보드에 연결된 배터리와 케이블을 분리한후에 하단에 조립되어있는 진동모터와 외부스피커를 분리해야 내부의 나사를 분해할수 있구요, 스피커 분해과정에서 방수테잎이 있으므로 원형을 보전하면서 분리하는 것이 포인트이며 진동모텅의 경우 매우 얇은 연성케이블로 결합이 되어있으므로 단선에 주의해야 합니다

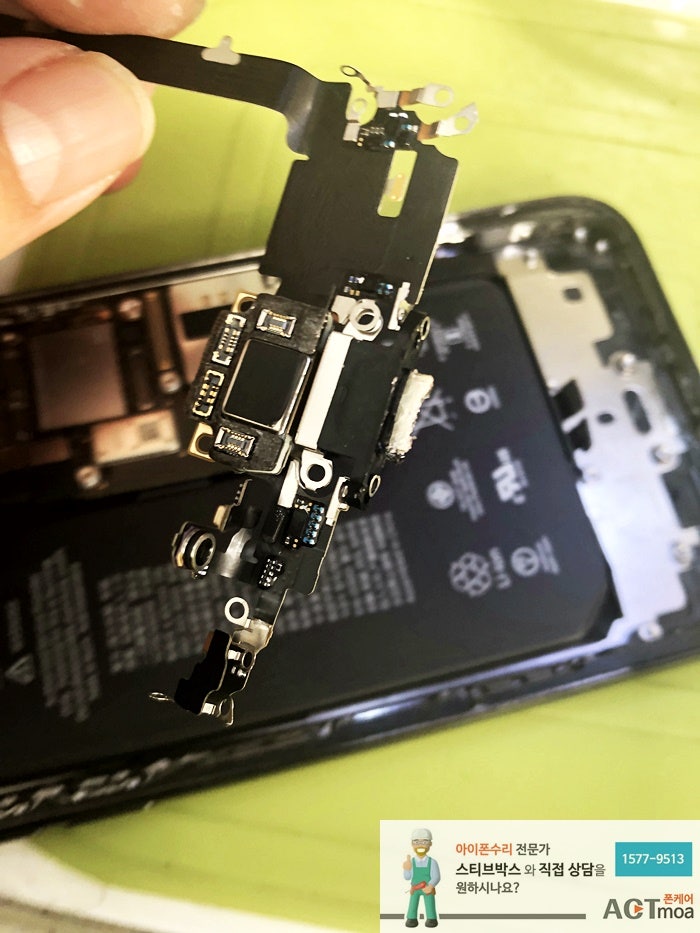

충전단자 케이블 분리상태

본체에 본딩된 상태

빠지지도 않아요!

사용자의 자가조치로 인하여 충전단자에 본딩이 많이되어 시간이 흐르면서 접착이되어 케이블을 분리하는 과정에서 고생을 좀 한케이스인데요, 본체가 최대한 손상이 없도록 분해작업을 하는 것이 중요하고, 박혀있는 충전선의 헤드와 함께 전체를 들어내야 하는 문제이구요

그래도 C형타이보다는 8핀 라이트닝 타입의 헤드가 부러진경우, 처음에 사고가 발생했을 당시에 외부로 배출시키는 작업이 용이하지만, 광학장비를 이용하여 내부에 단자의 변형이 없도록 수리해야하고, 부득이한 경우만 케이블 교체를 하는 과정입니다

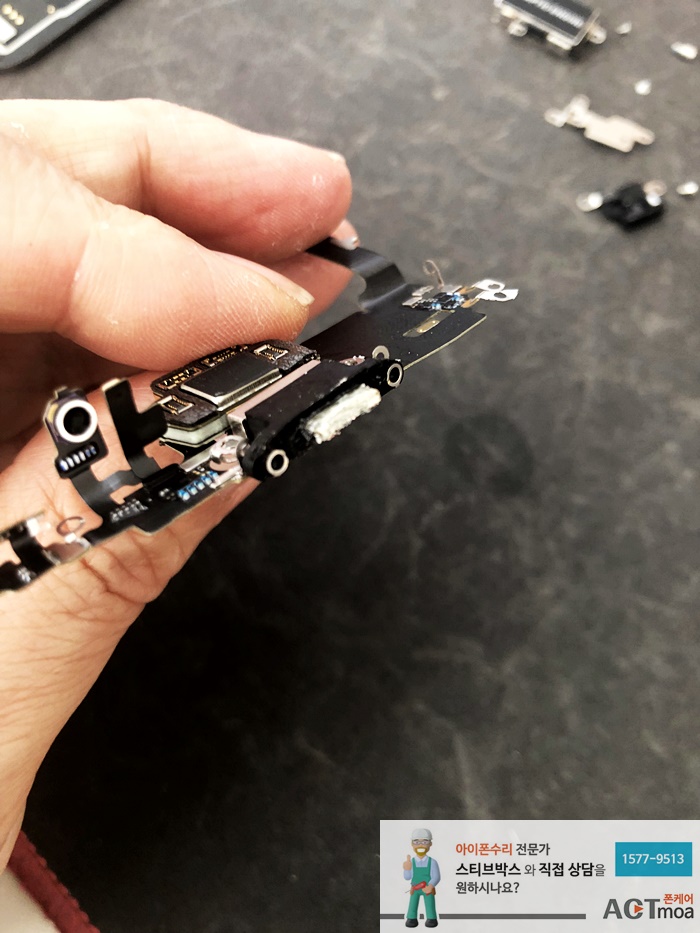

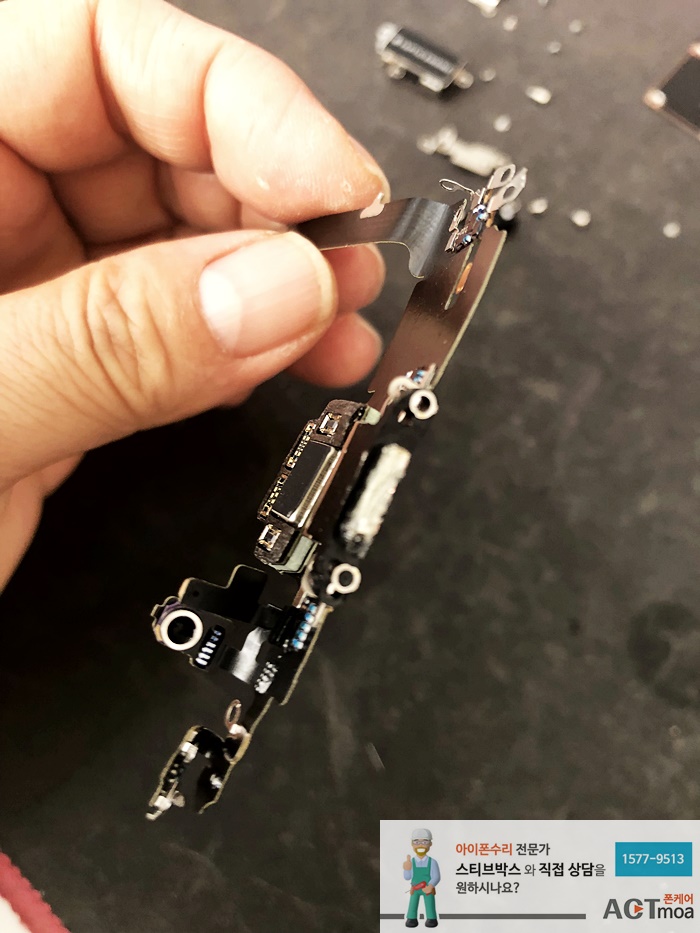

분해된 아이폰11프로 충전케이블

본드삽입은

절대금지! 하세요

어떤 누구인가의 잘못된 온라인 정보를 공개하여 이런 과정을 따라서 자가조치를 하다가 낭패를 당하여 방문주시는 유저들이 종종 계시는데요, 우연한 방법으로 성공을 했다고 하더라도 확율이 매우 낮은 조치방법이며, 단자의 박힘상태를 점검진단후에 그에 맞는 조치를 해야하는 충전단자 고장은 변수들이 많은 증상들이 많구요, 본드를 바르는 행위는 절대해서는 안될 조치방법 입니다

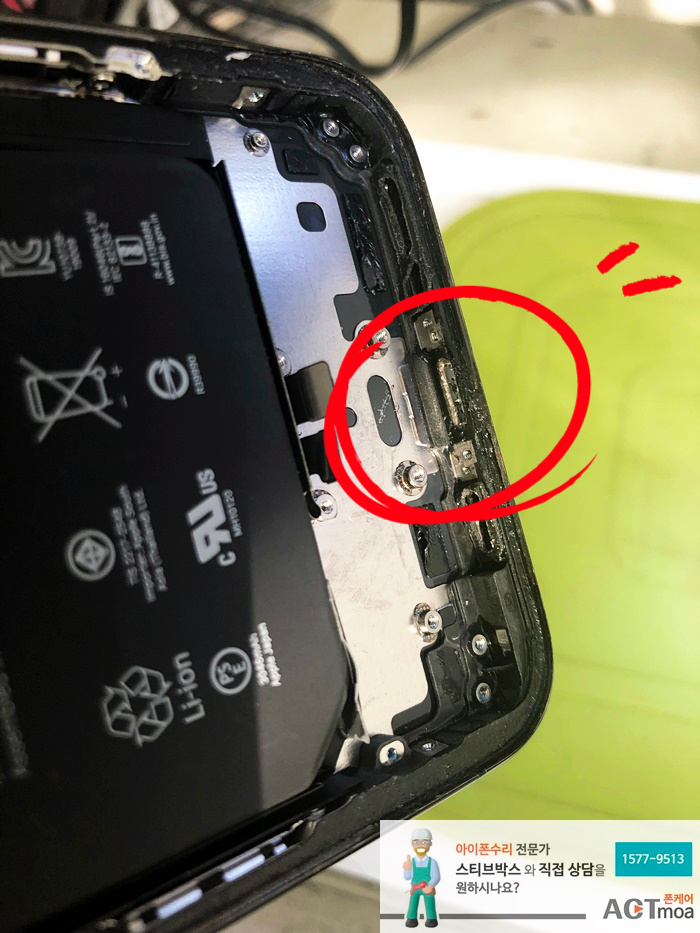

정품케이블 조립전

본체도 복원해야 합니다

본드가 남은 본체조립부

정품케이블 조립이

안되는 원인, 해결하기

고장의 원인인 충전단자 케이블을 교체하기 위해서 분리하는데 성공했지만, 문제는? 정상케이블을 신품으로 조립하기 위해서는 본체조립부에 남아있는 본드의 잔재를 말끔하게 제거한후에 조립을 할수 있는 상황이구요, 좁은 공간에 번진 본드로 인하여 충전단자외의 안테나 케이블에 손상이 발생할수 있어서 점검을 해야하고, 원활한 조립을 위한 케이스 복원작업을 추가로 해야 합니다

또한, 충전단자의 몰드가 조리보디는 부분은 라운드부분과 직성부분 모두 내부에 남아있는 본드를 깔끔하게 제거하는 크리닝 작업을 통해서 신품몰드가 정상조립이 될수 있도록 세밀하게 작업을 해야하겠습니다

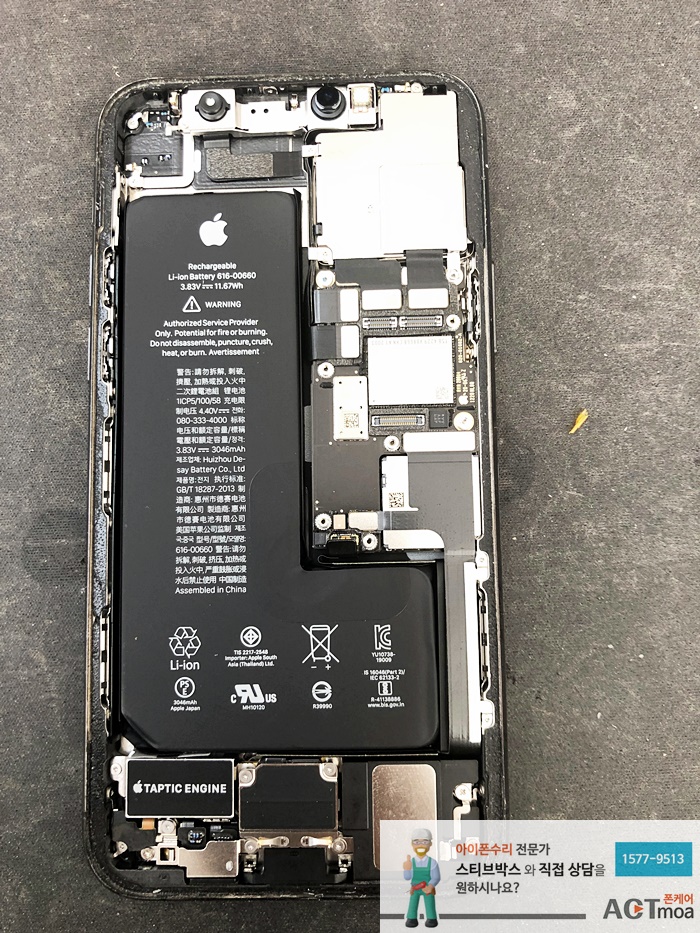

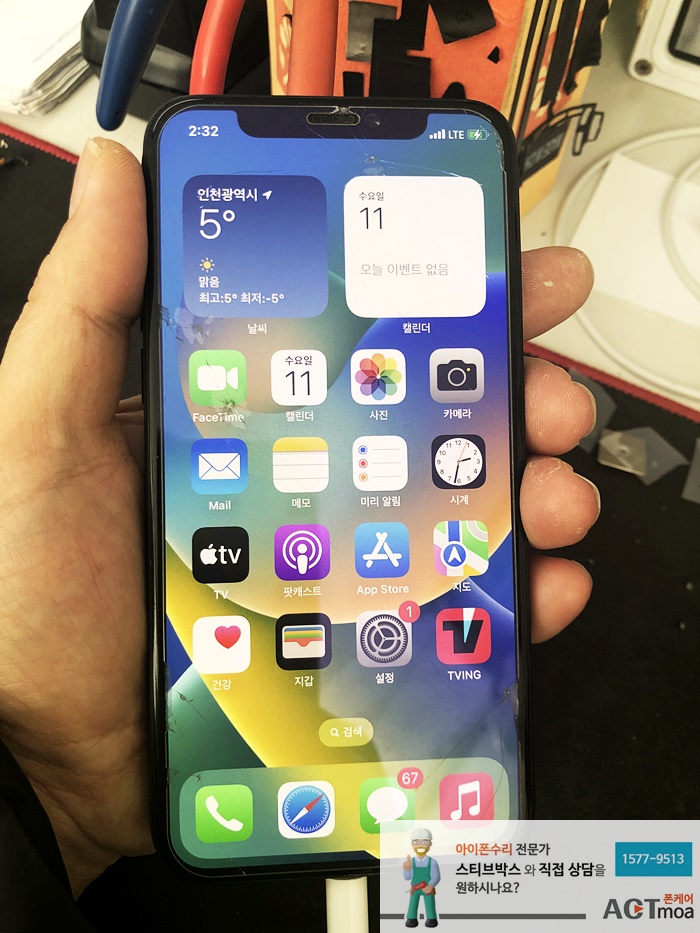

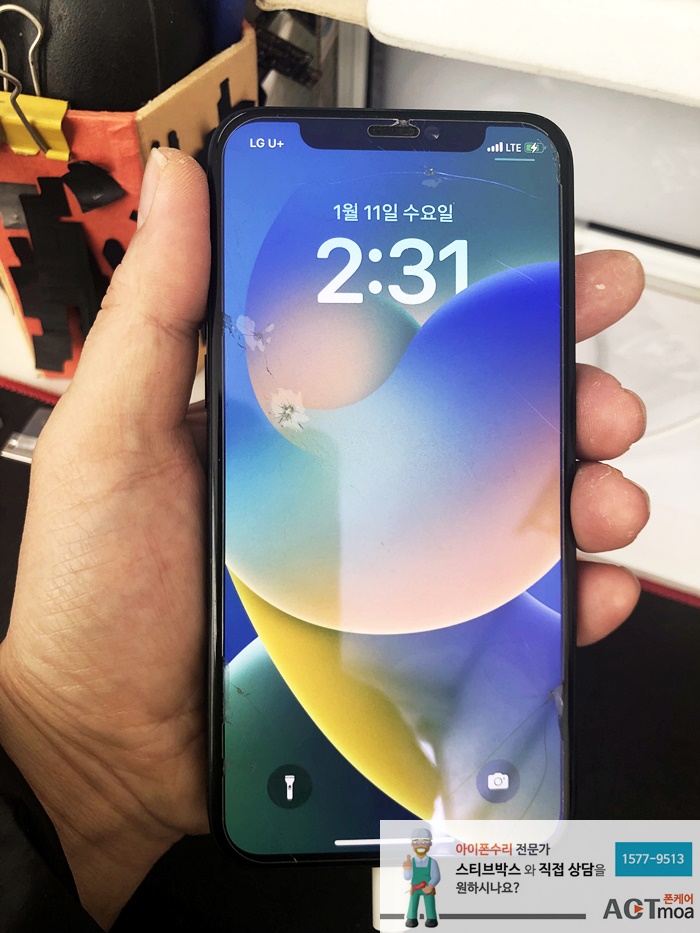

정상복구된 아이폰11프로

충전단자 부러진후

무리한 사용은 안돼요~!

아이폰의 충전선이 부러지면서 단자에 문제가 발생된 경우라면 내부에서 쇼트현상이 발생하거나 악성오류의 원인이 될수 있으므로 가급적이면 전원을 끈 상태로 보관하는 것이 좋은데요, 부득이한 경우에 사용을 해볼순 있으나, 무리한 무선충전을 시도하게되면 아이폰의 발열이나 충전회로에 문제가 발생될수 있으므로 주의가 필요하구요, 단자쪽에 무리한 조치는 수리비용을 상승할수 있으니 빠른 점검을 받는 것이 중요하겠습니다

가볍게 생각한 문제가

대공사가 될줄이야~!

아이폰의 하단에 충전단자의 경우에 내부에 매우 민감한 터미널형 접속핀들이 있는데요, 단순하게 막힌 부분만을 해결한다는 관점으로 접근하게되면 많은 문제들이 발생할수 있고, 잘못된 조치를 하게되면 내부에 있는 블럭 전체를 교체해야 하는 다소 복잡한 문제로 와전이될 수 있어서 무조건 온라인의 셀프조치방법을 신뢰하는 것은 신중해야합니다

가벼운 생각을 따라해보신 사용자님이 모든 과정을 보신후에 이런 내용들을 이해하실수 있게되었는데요, 사소한 문제로 무리한 조치를 하게되는 과정에서 문제가 악화되는 경우 복구비용이 상승할 수 있으므로 전문가의 빠른 도움을 받는 것이 좋구요, 성공한 경우라도 조치후 충전시 접촉현상이나 인식이 안되는 등의 후유장애 발생율이 높은만큼 이점을 참고하시면 좋을 것입니다
