아이폰 XS 액정 & 배터리 교체작업 ("알수없는부품"문구 제거) 6th May 2023 iPhone XS screen & battery replacement

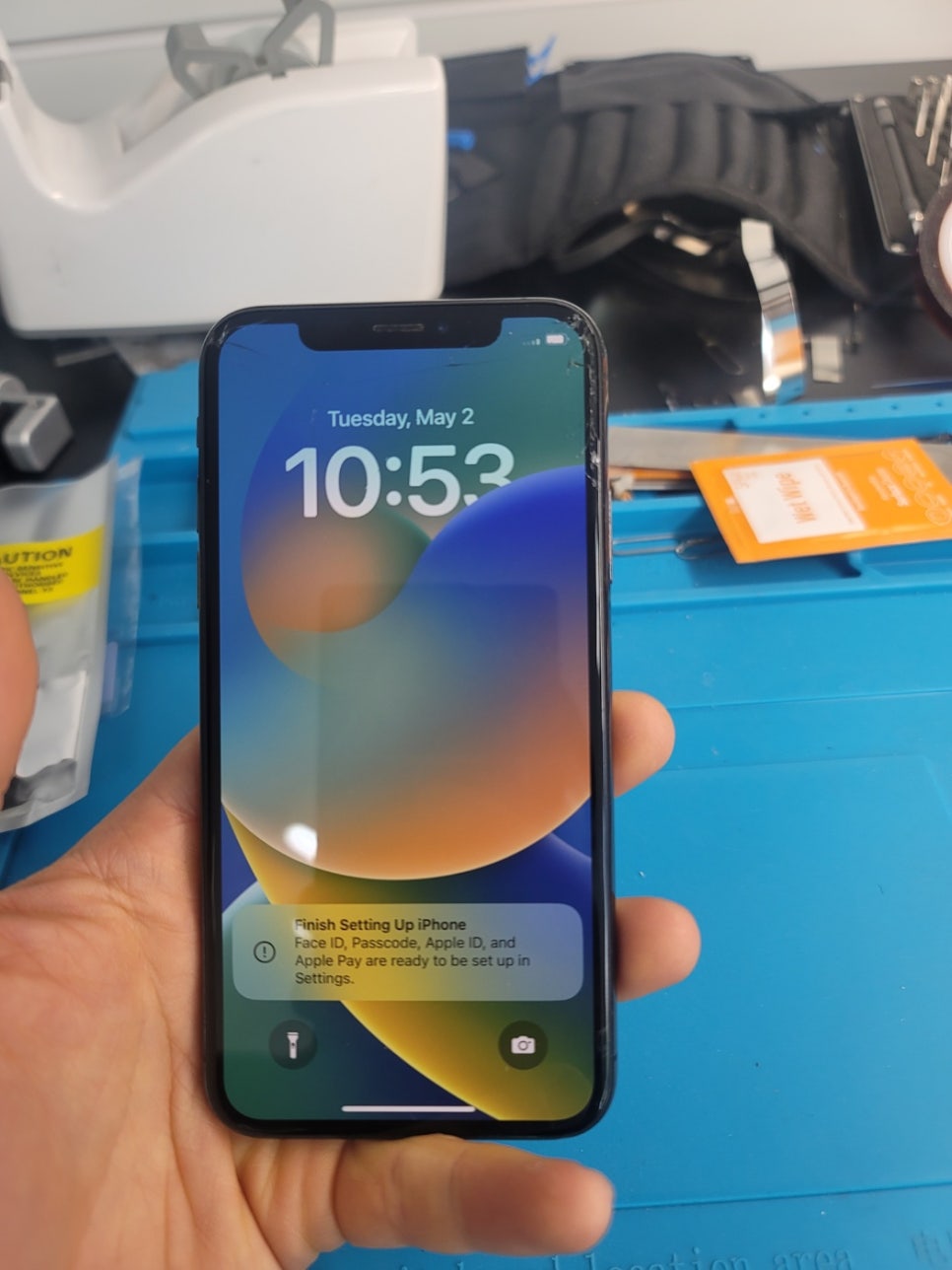

오늘 작업할 아이폰 XS 입니다. 액정은 정상작동하나 상단쪽에 크랙이 많이 가있습니다.

배터리 성능도 확인해보겠습니다.

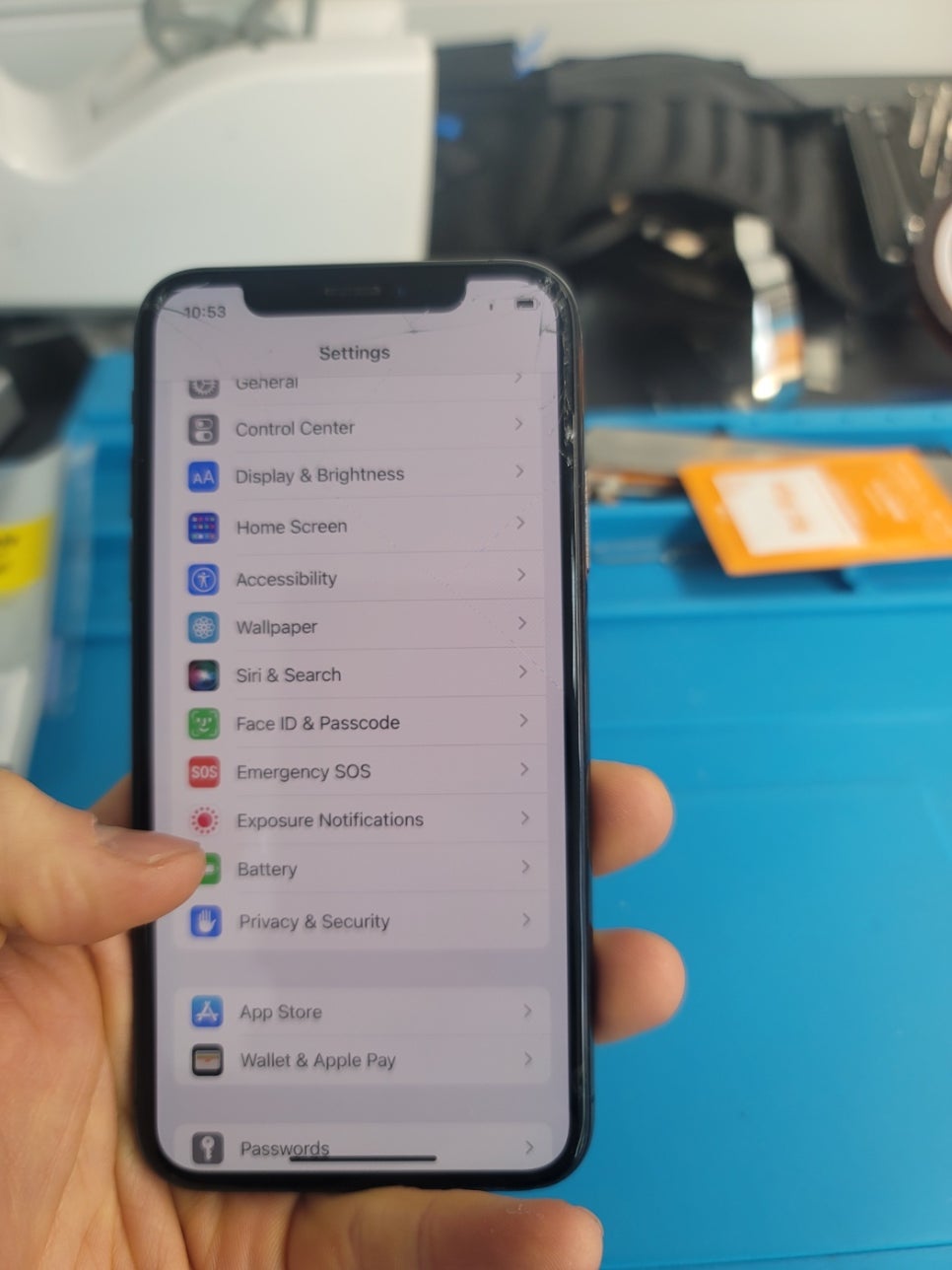

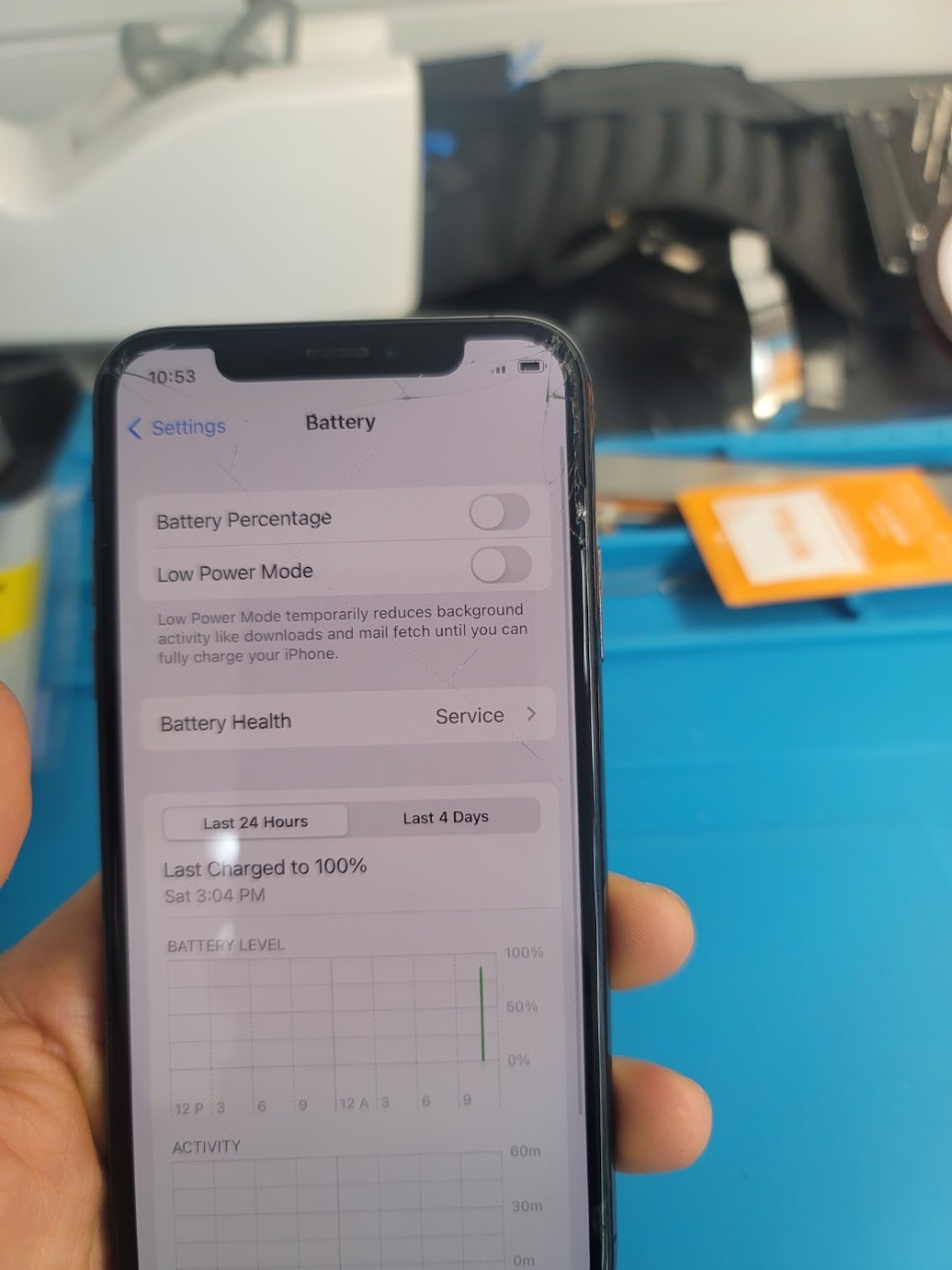

설정 -> 배터리 -> 배터리성능

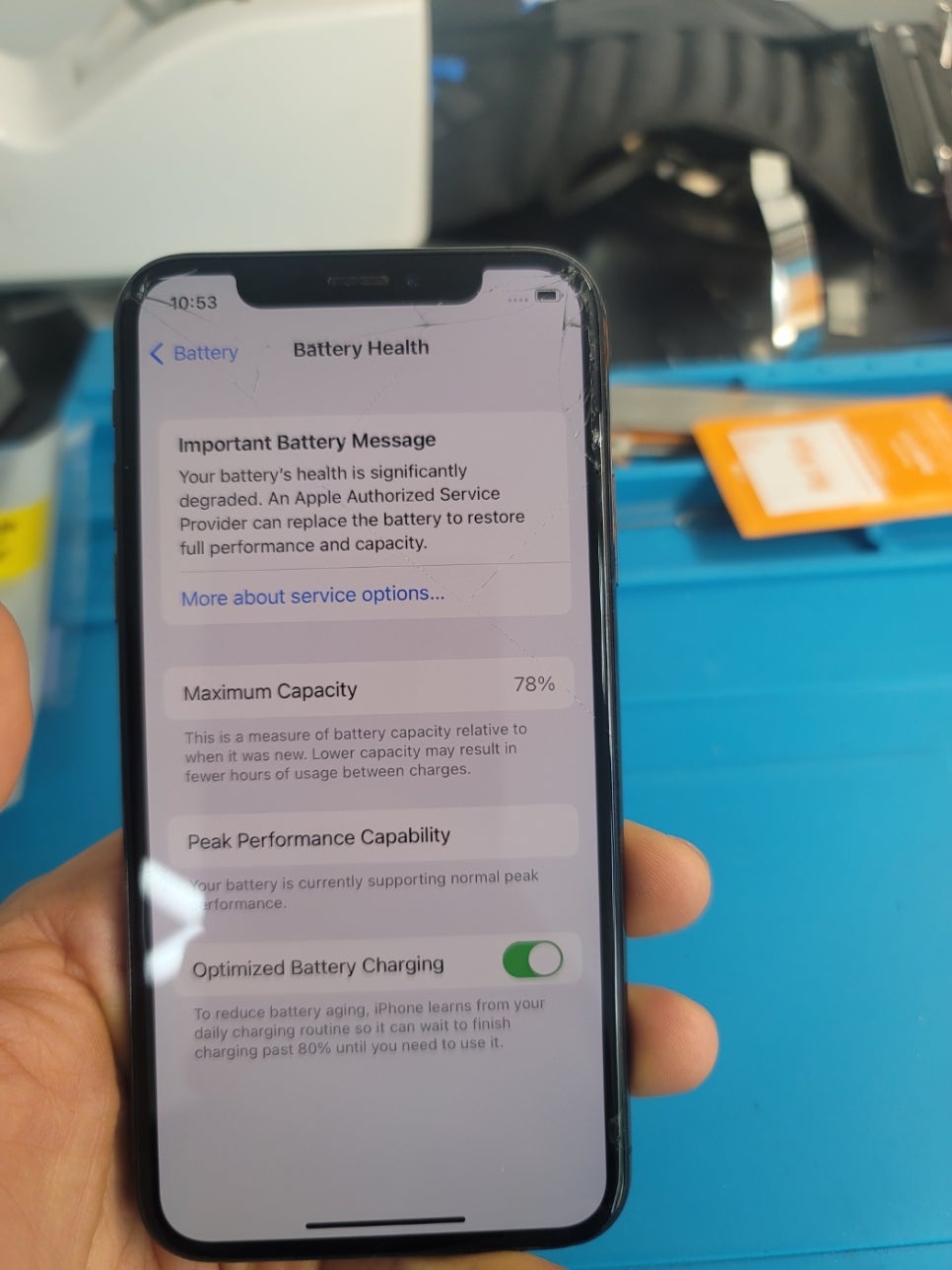

배터리 효율이 78%이고 배터리 성능이 매우 저하되어있으므로 배터리 교체하라는 창이뜨네요.

보통 배터리가 80% 이하이면 추천을 권해드립니다. 대략 2년정도 배터리 무교체로 쓰시면 80% 초반까지

가는것 같더군요... 배터리는 소모품이고 영구적이지 않습니다.

​

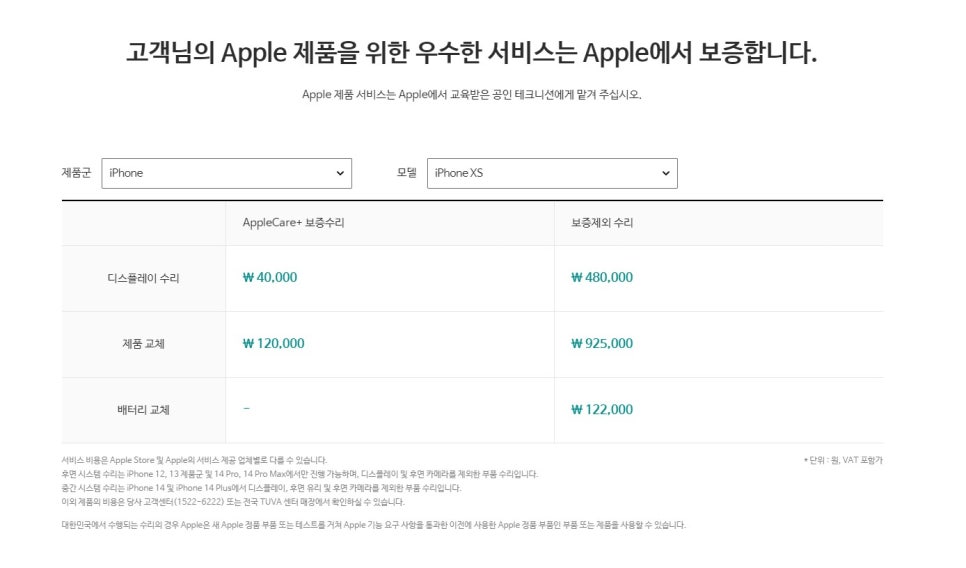

공식센터에서 배터리 교체비용을 알아보니 12만원 가량하는군요

리페어데이트에서는 이보다 훨씬 저렴하게 배터리 교체가 가능하십니다.

직접 인터넷에서 배터리를 구입하여 가저오시면 공임비만 받고 작업해드리거나 아니면 한번 직접

배터리 교체를 도전해보고싶다 하시는분들껜 교육과 함께 배터리 교체를 진행해보실 수 도 있습니다.

​

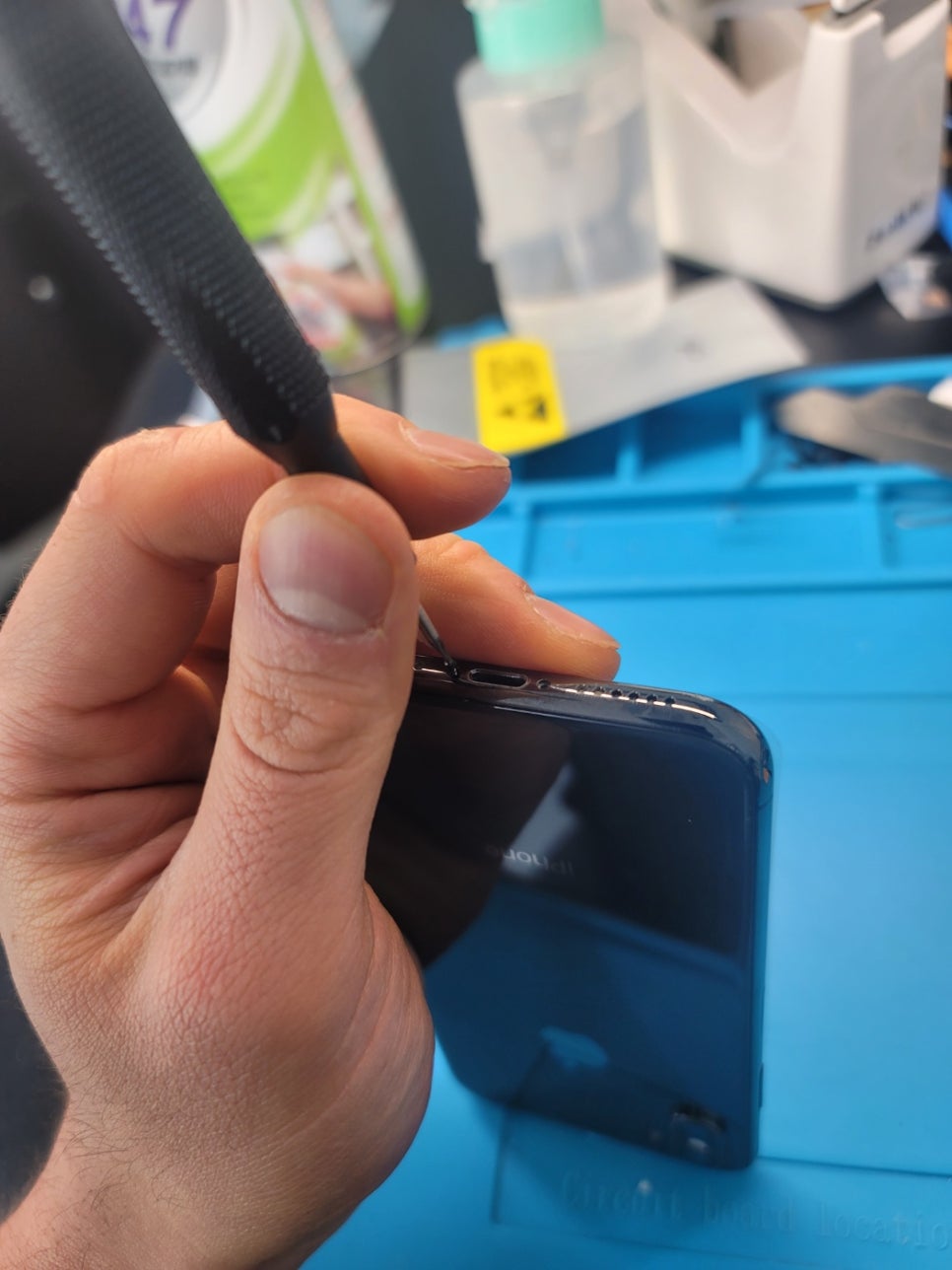

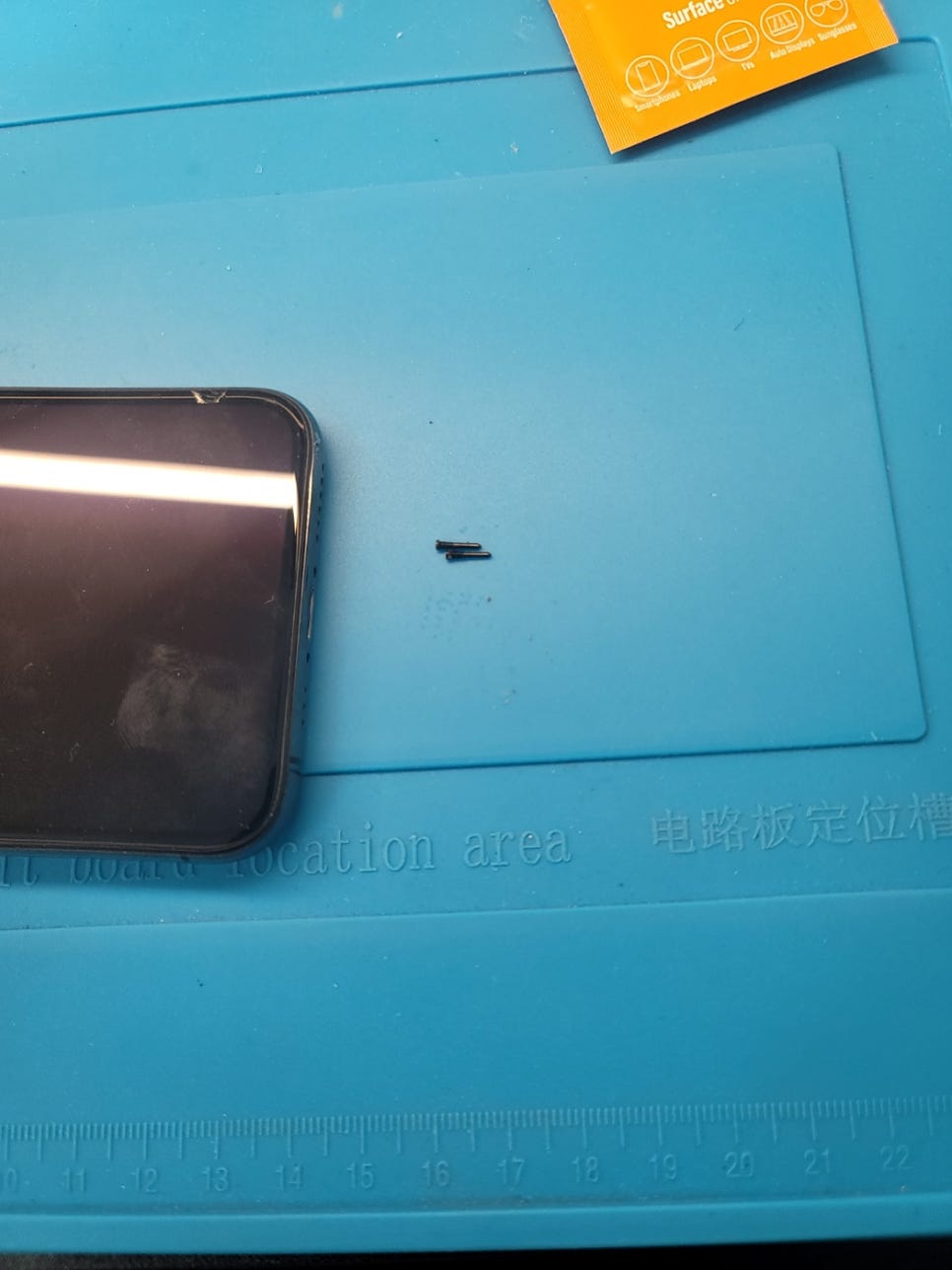

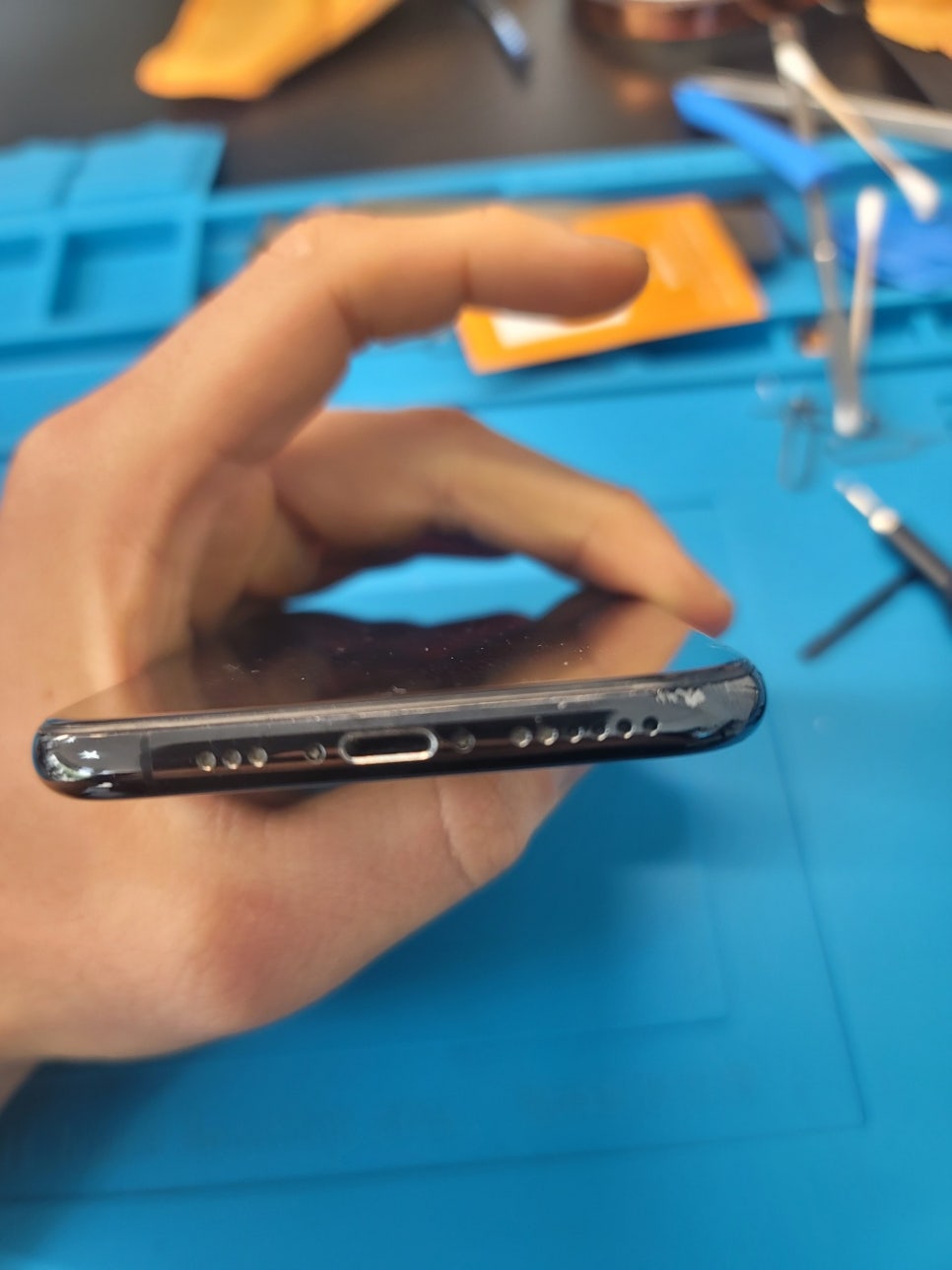

이제 작업을 시작해보겠습니다. 하단의 별나사들 부터 제거해보겠습니다.

가끔 별나사머리가 벗겨져있어서 당황할때가 있는데 요즘은 운좋게도 다 한번에 잘 풀려지네요 ^_^

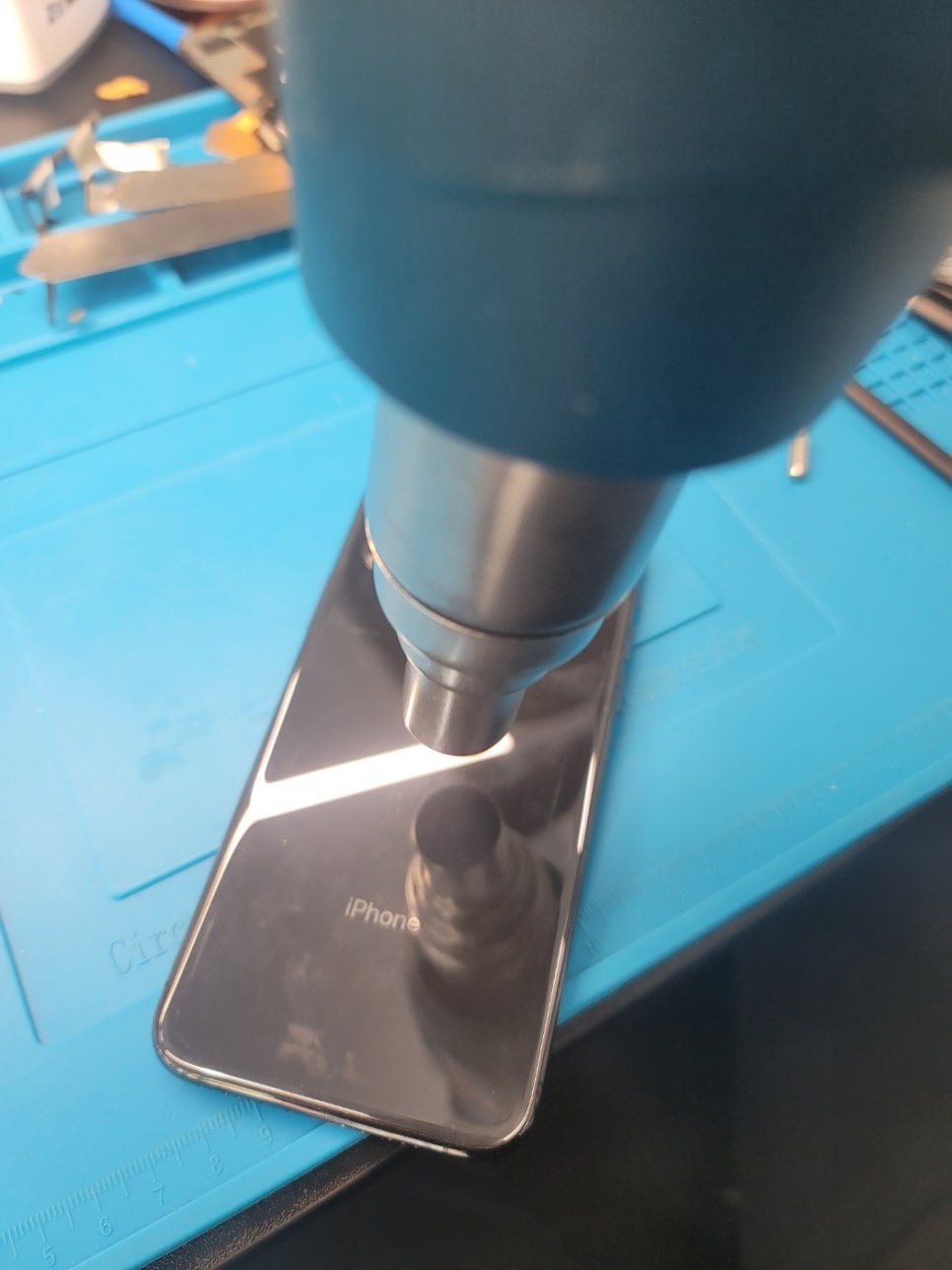

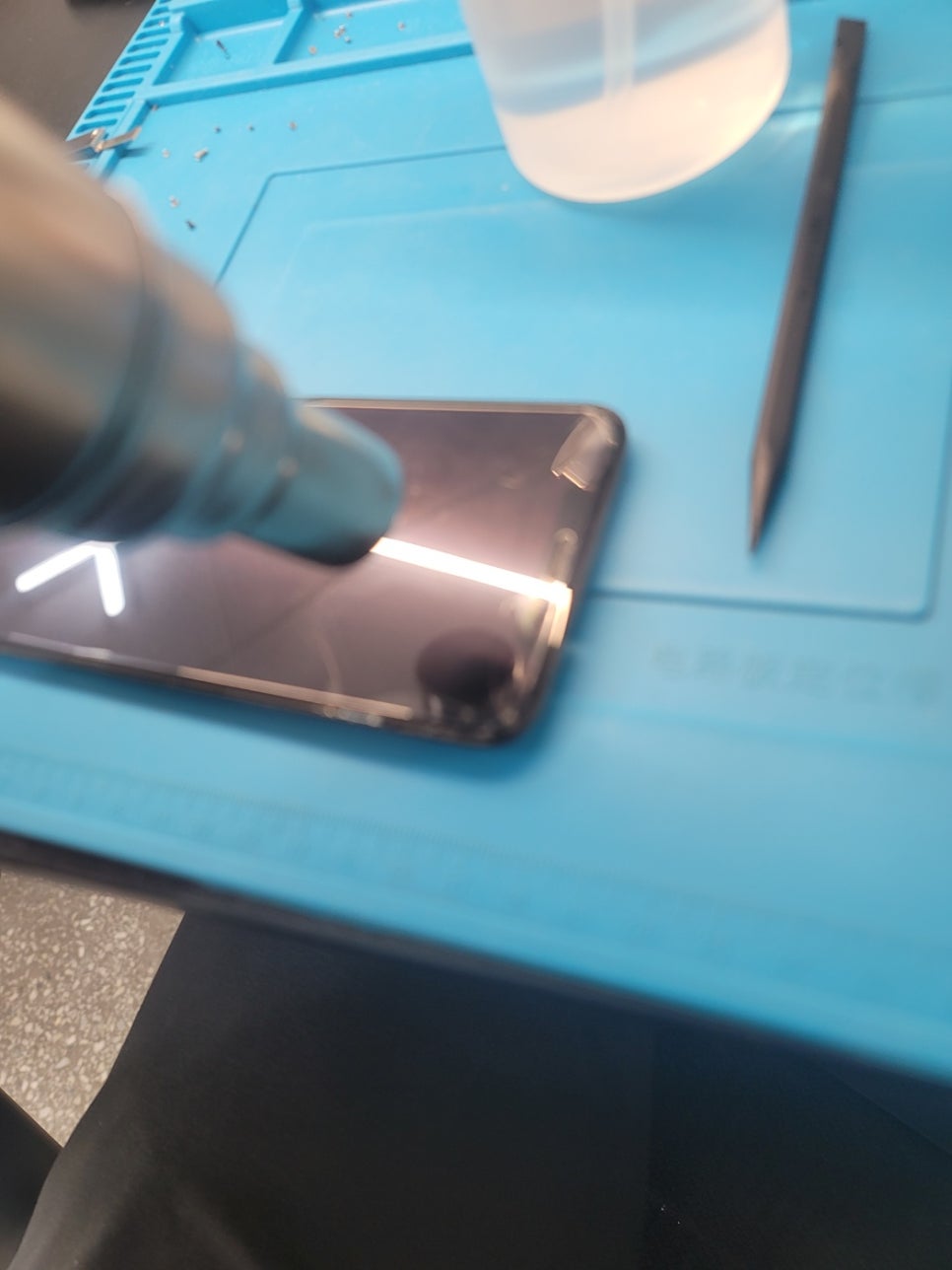

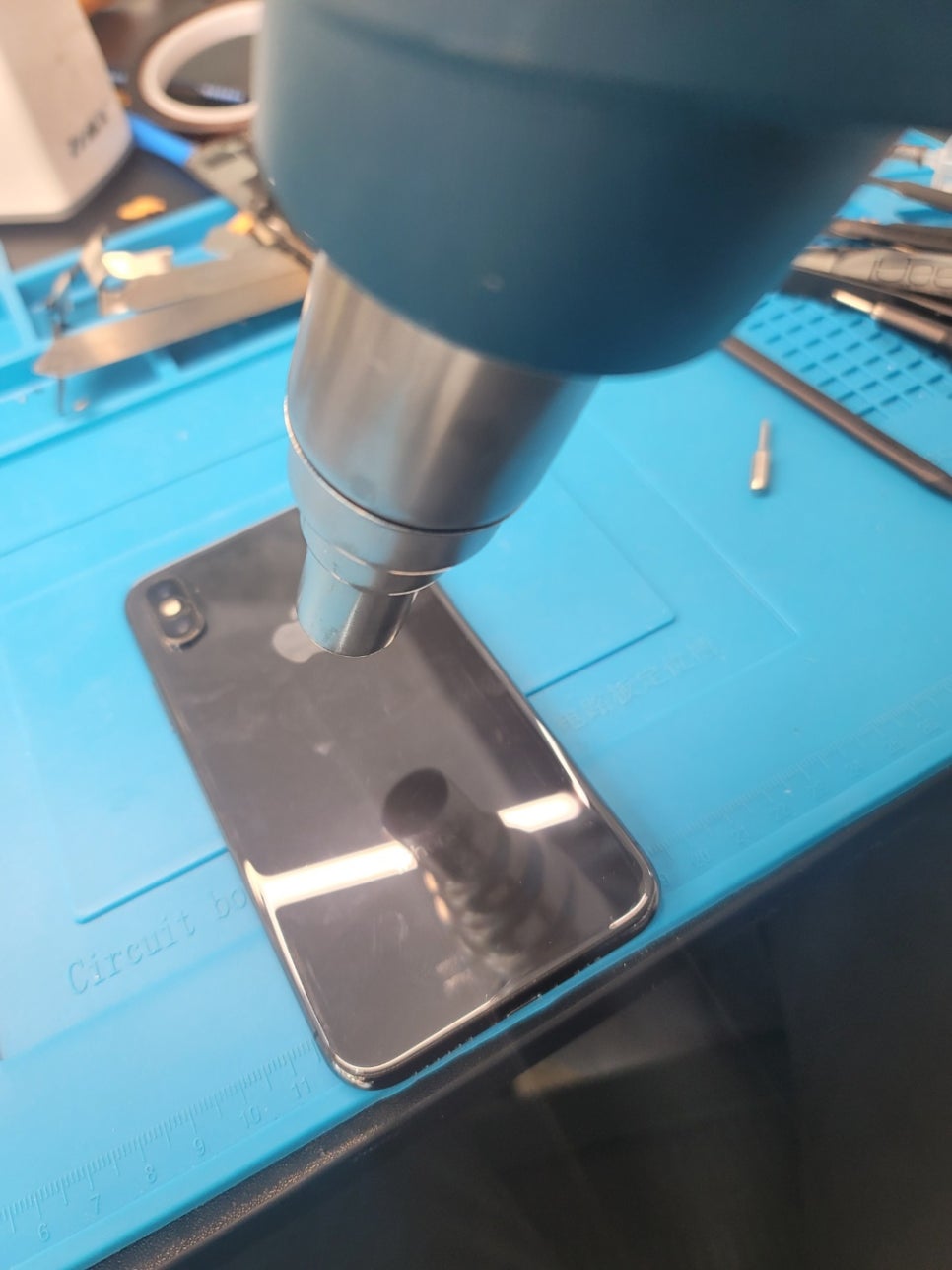

이제 뒷면을 2분정도 가열해줍니다. 이는 방수테잎을 약하게해주어 액정을 본체에서 분리시키는데 수월하게하기 위함입니다.

그후 이렇게 특수알콜과 오프너를 끼어넣고

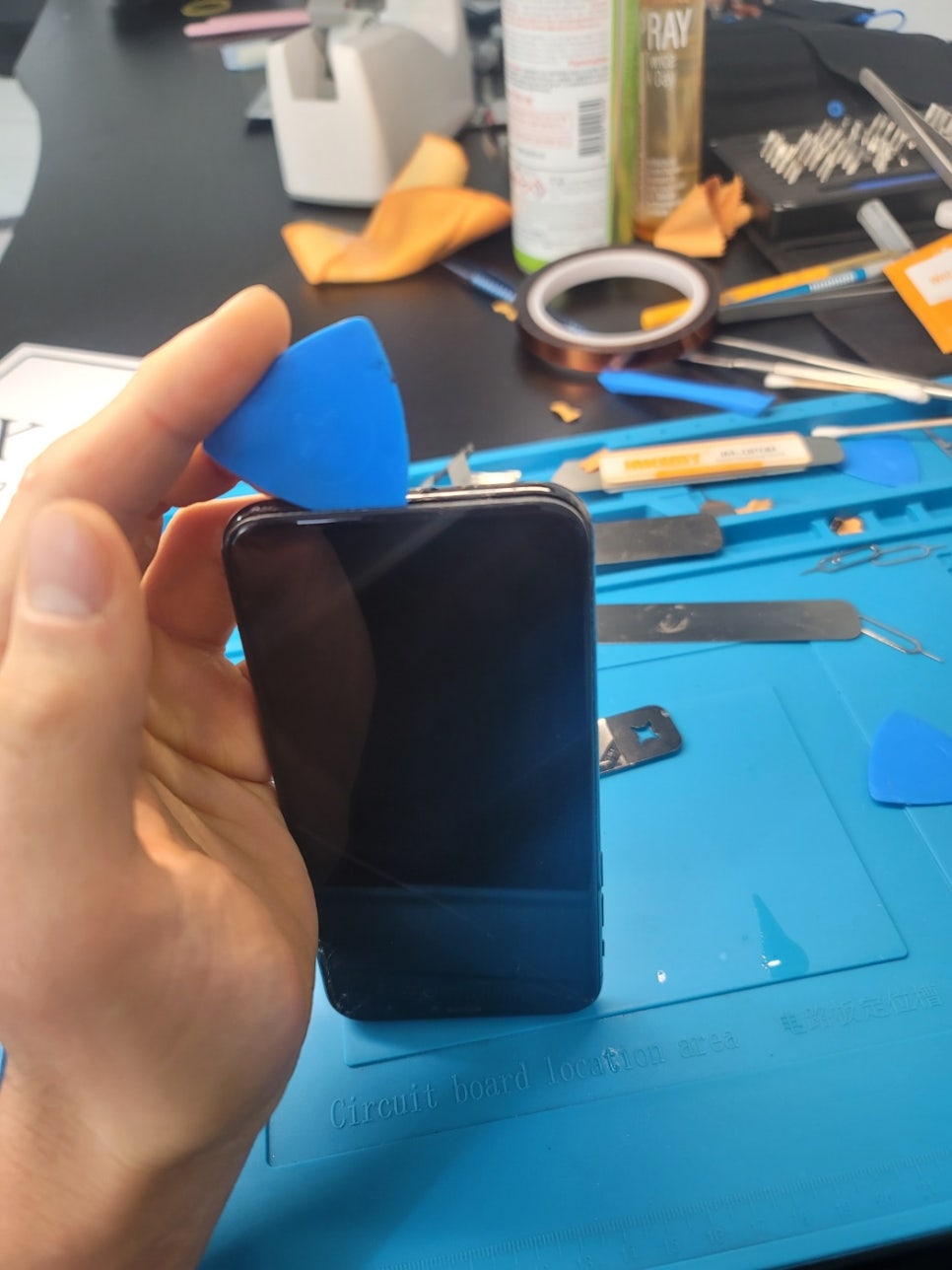

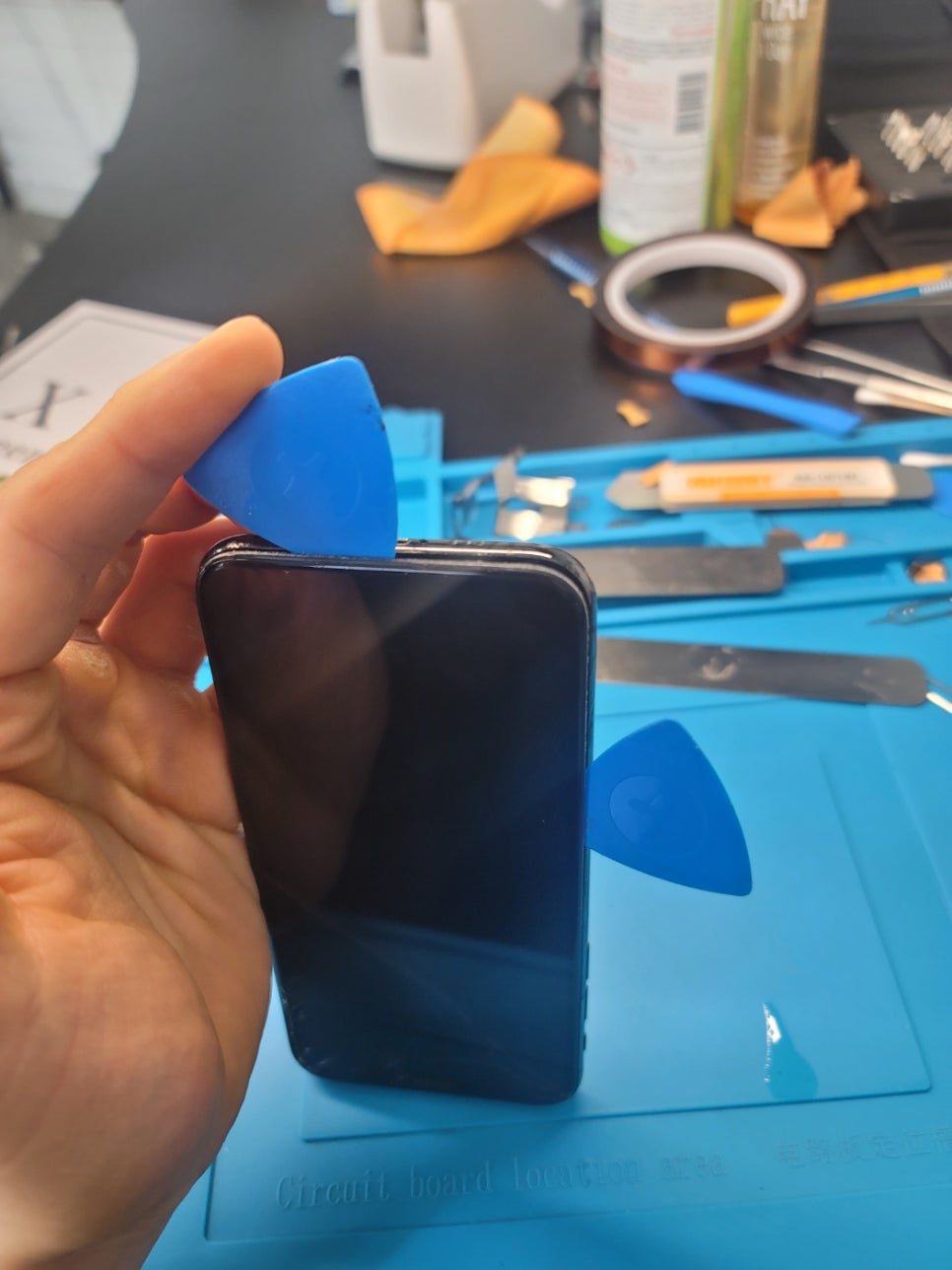

빠르게 피크하나를 끼어넣습니다.

그후 틈에 다른 피크를 집어넣고 양쪽으로 조심해서 밀어줍니다.

아이폰 12 이전모델까지는 손쉽게 액정분리가 가능합니다.

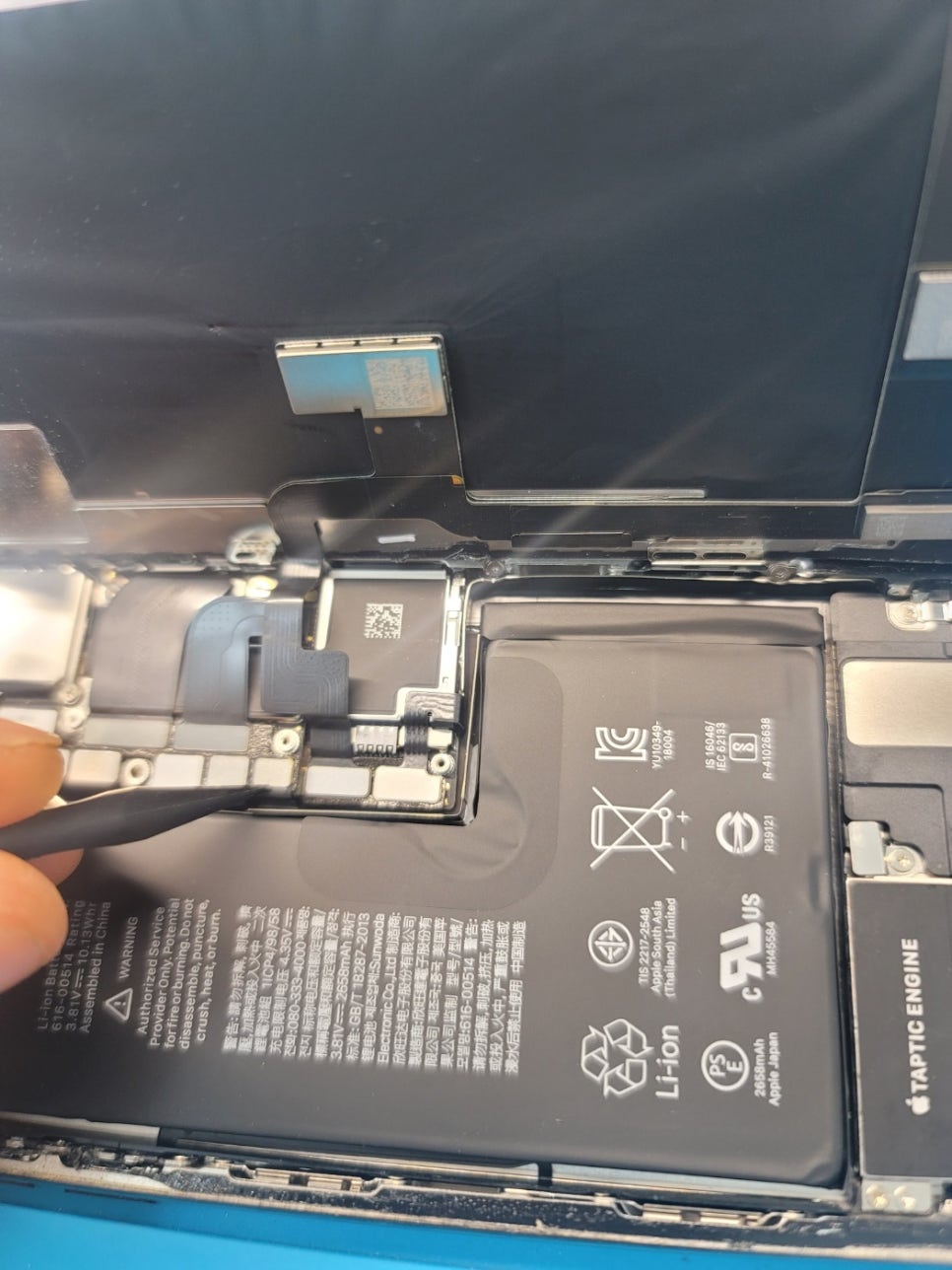

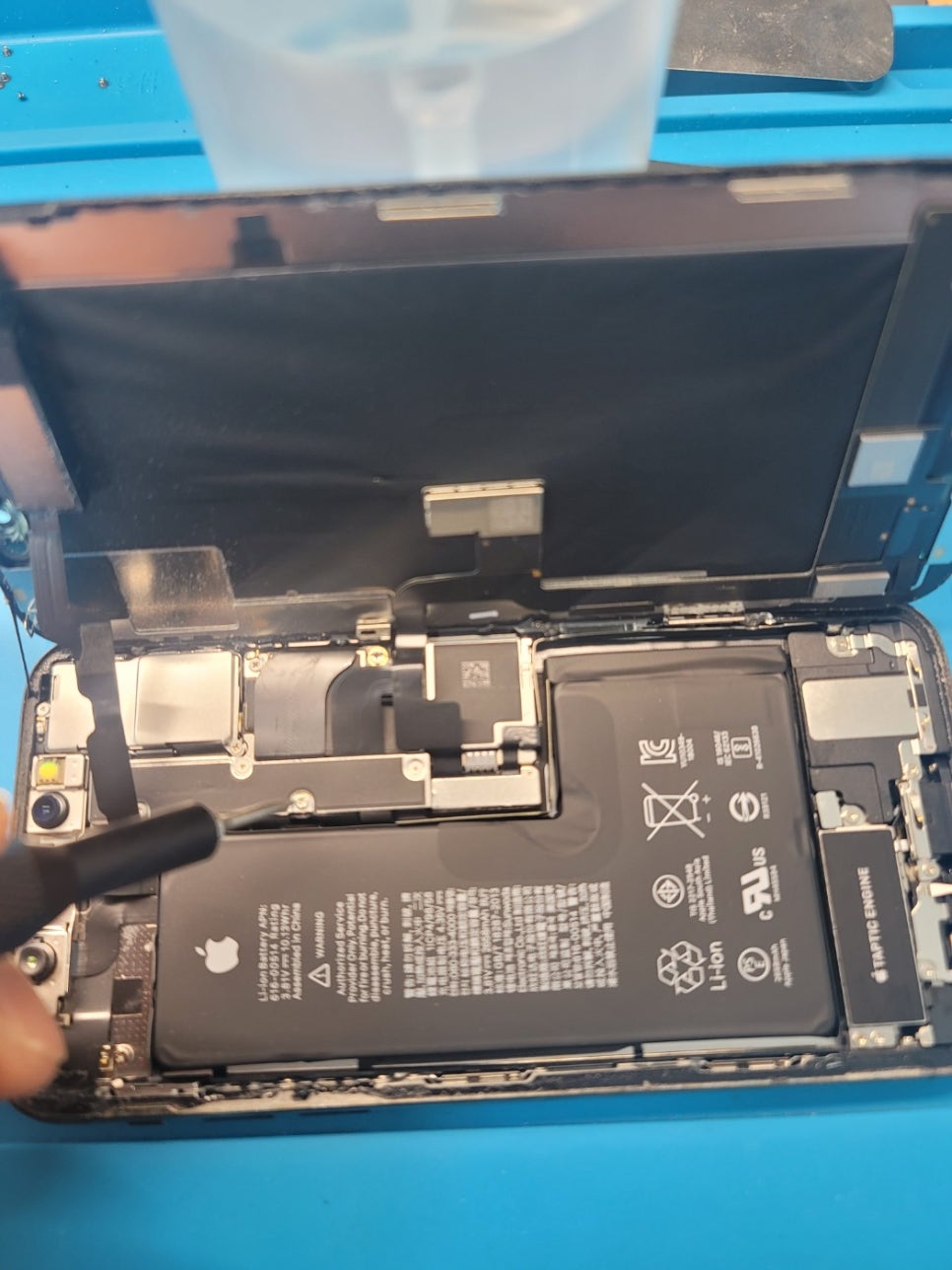

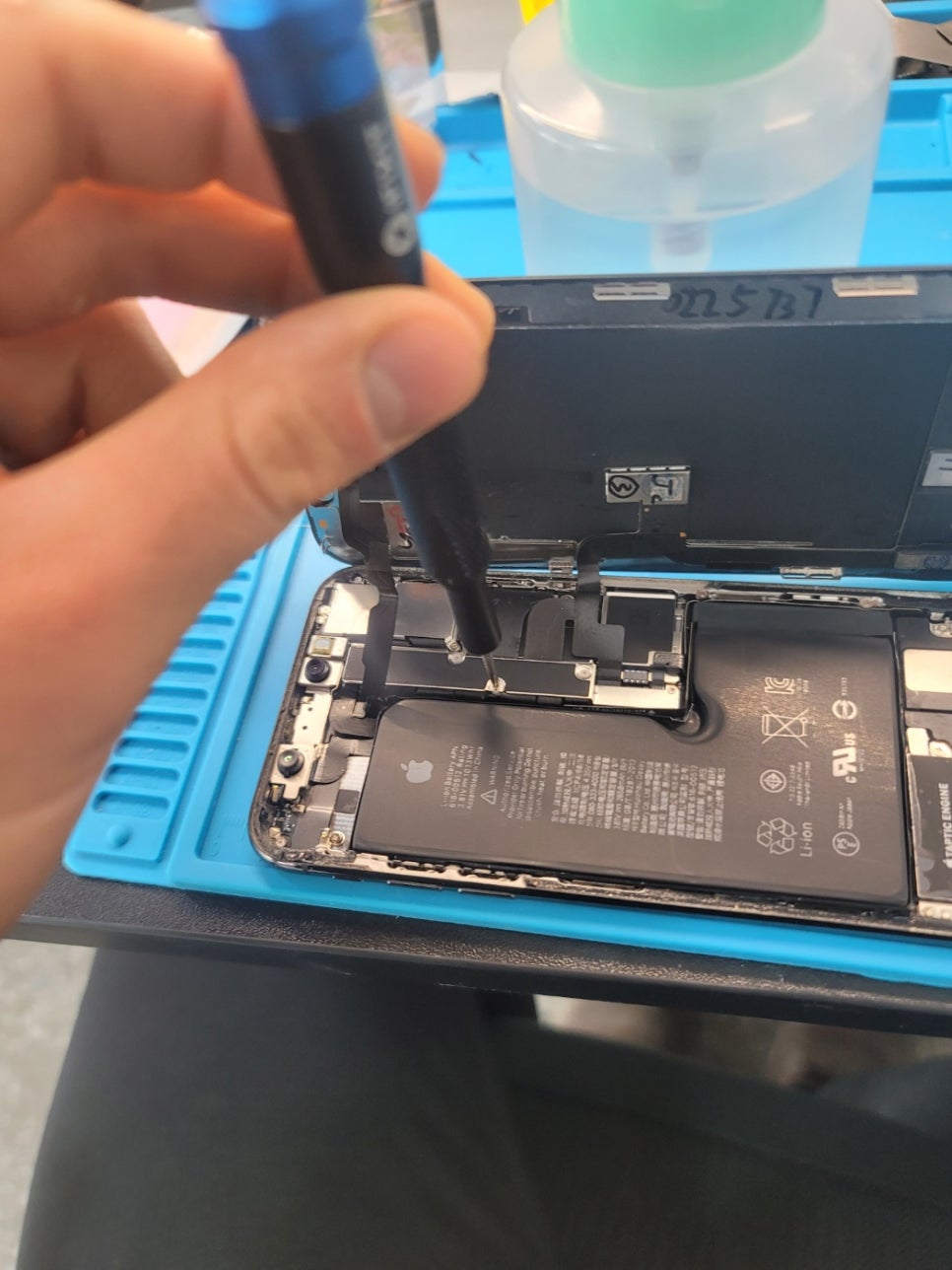

배터리와 액정 커버들을 제거해줍니다.

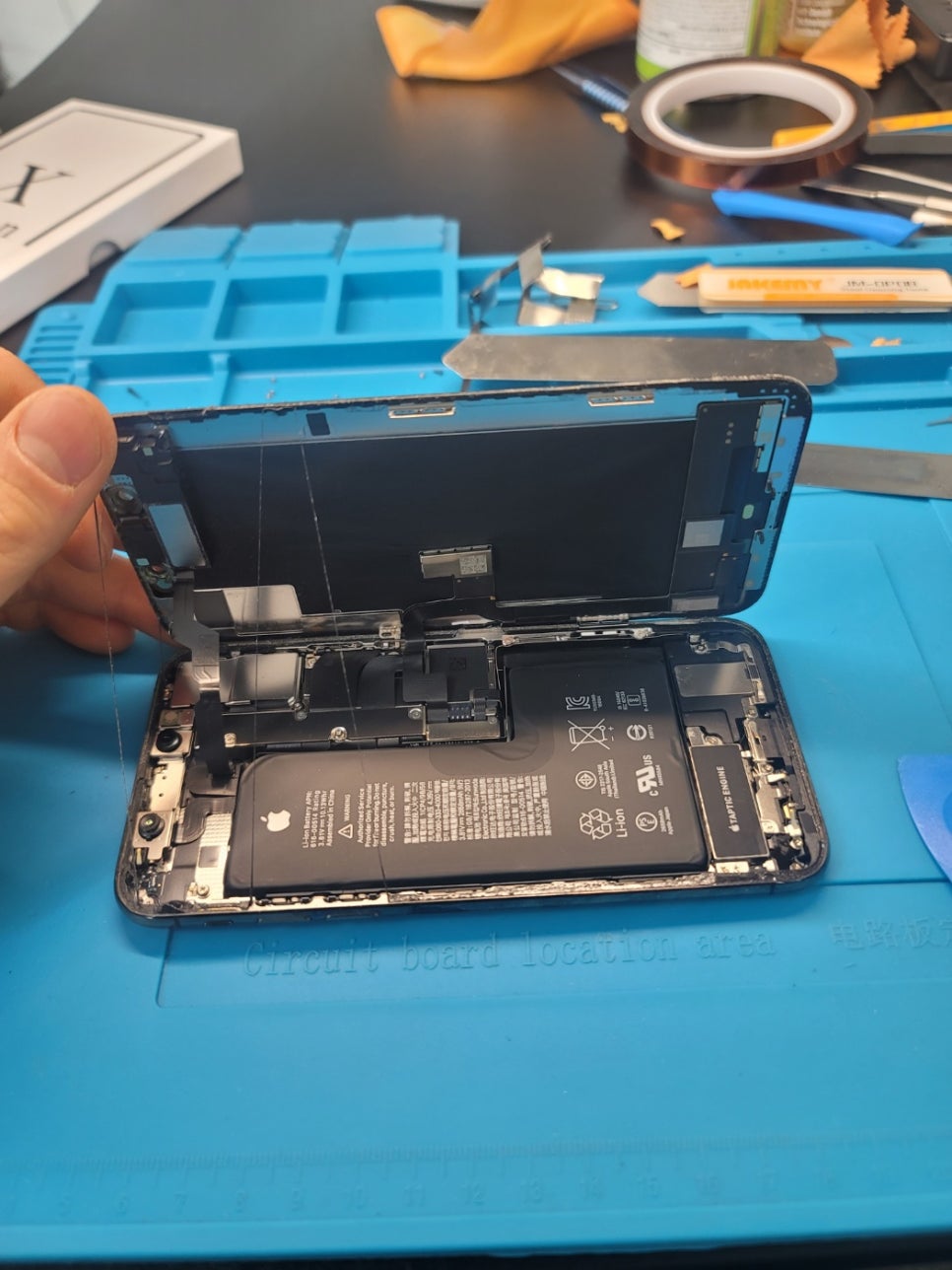

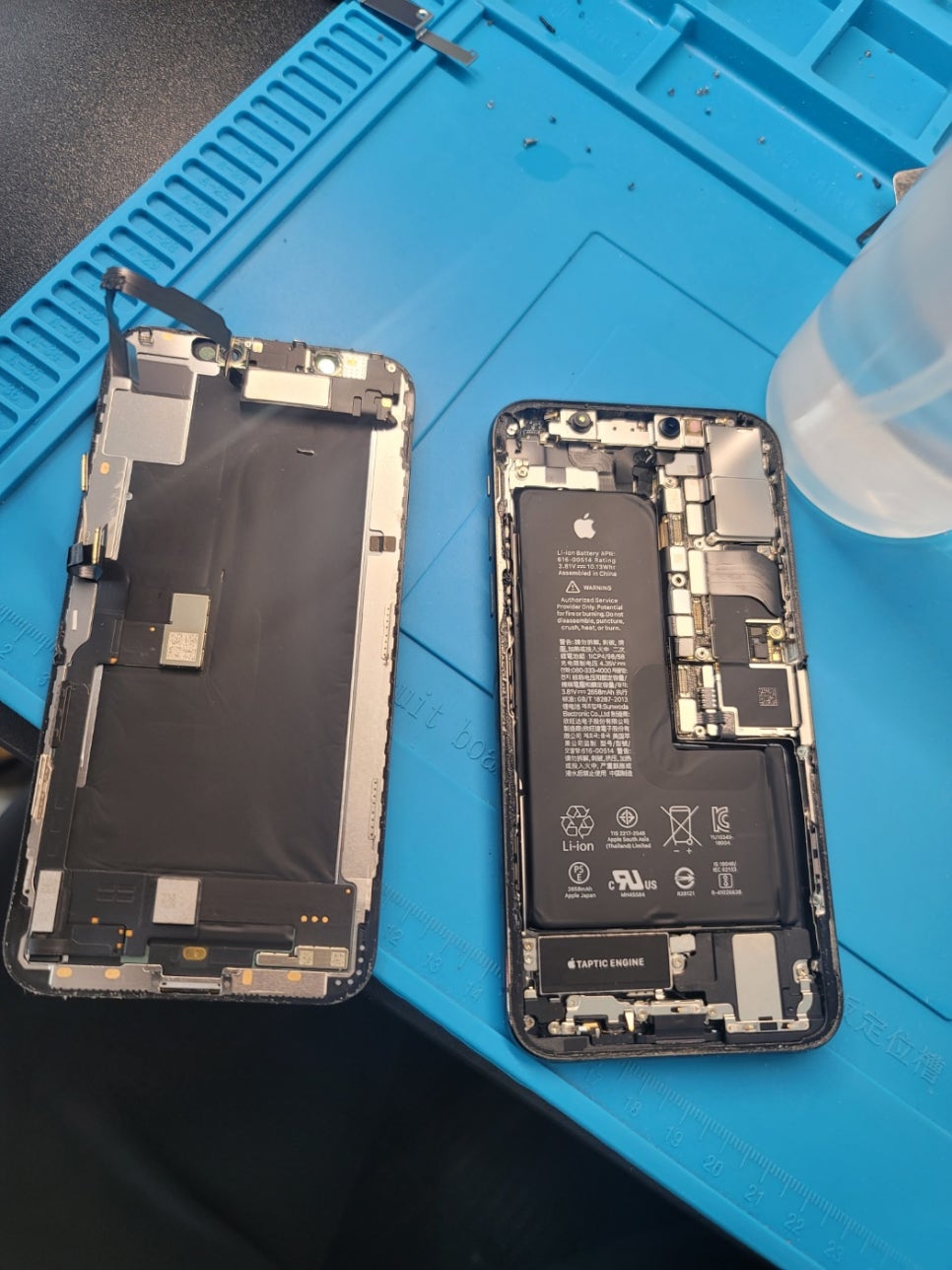

이렇게 본체에서 액정이 분리되었습니다.

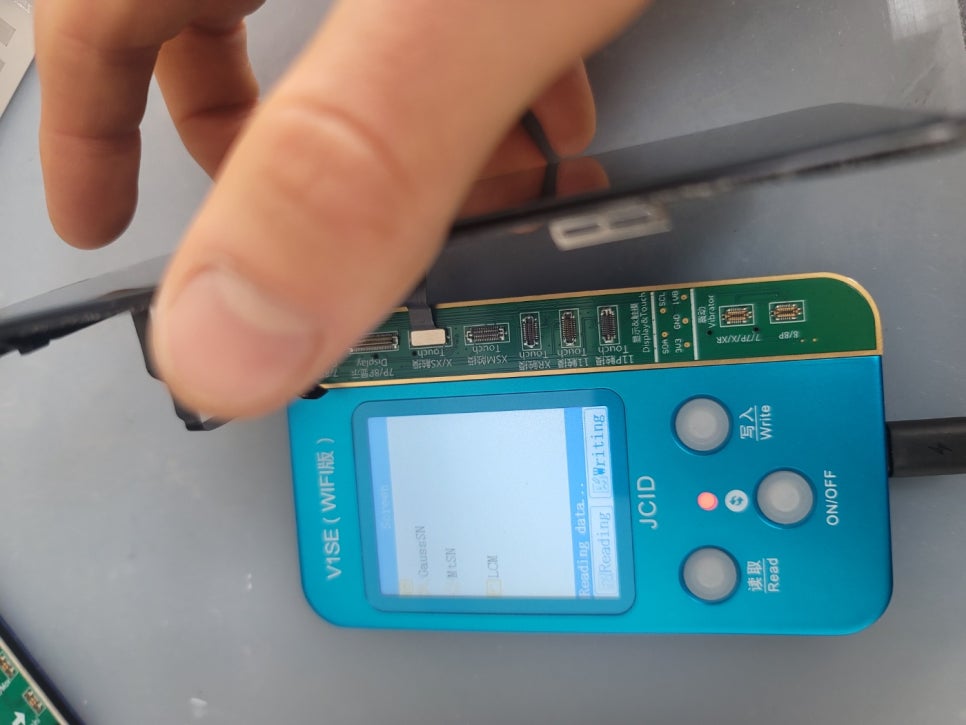

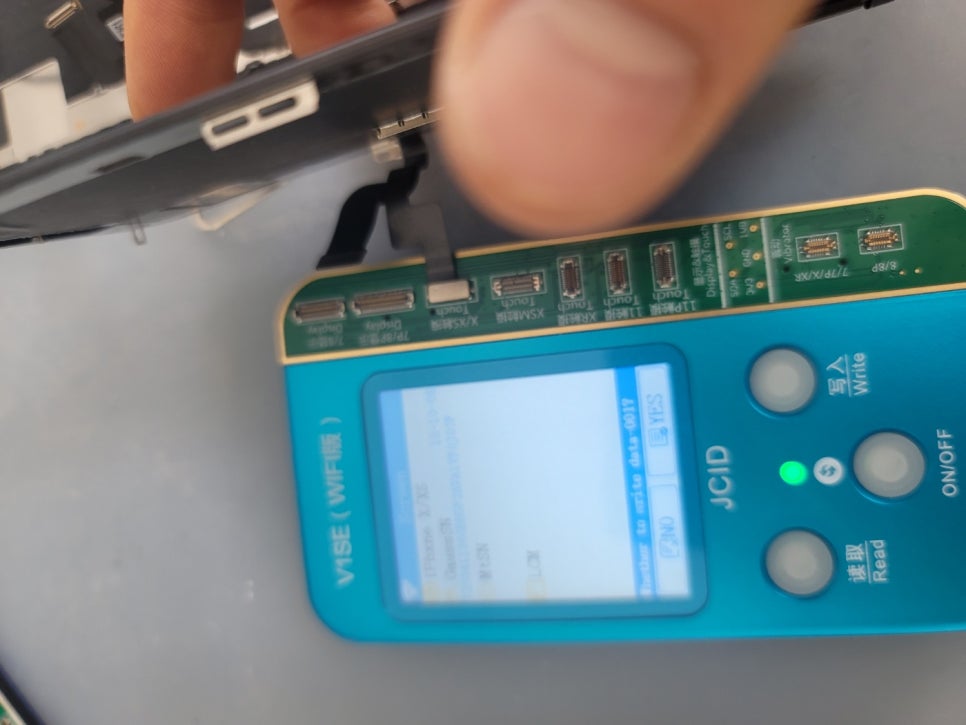

여기선 새액정이 거의 작동하는것이 확실하기때문에 바로 이어스피커와 트루톤(자동밝기조절) 작업을 해주는것으로 하겠습니다. 기존 액정을 기계에 연결시키고 값을 읽어줍니다.

새 액정을 기계에 연결시키고 값을 써줍니다.

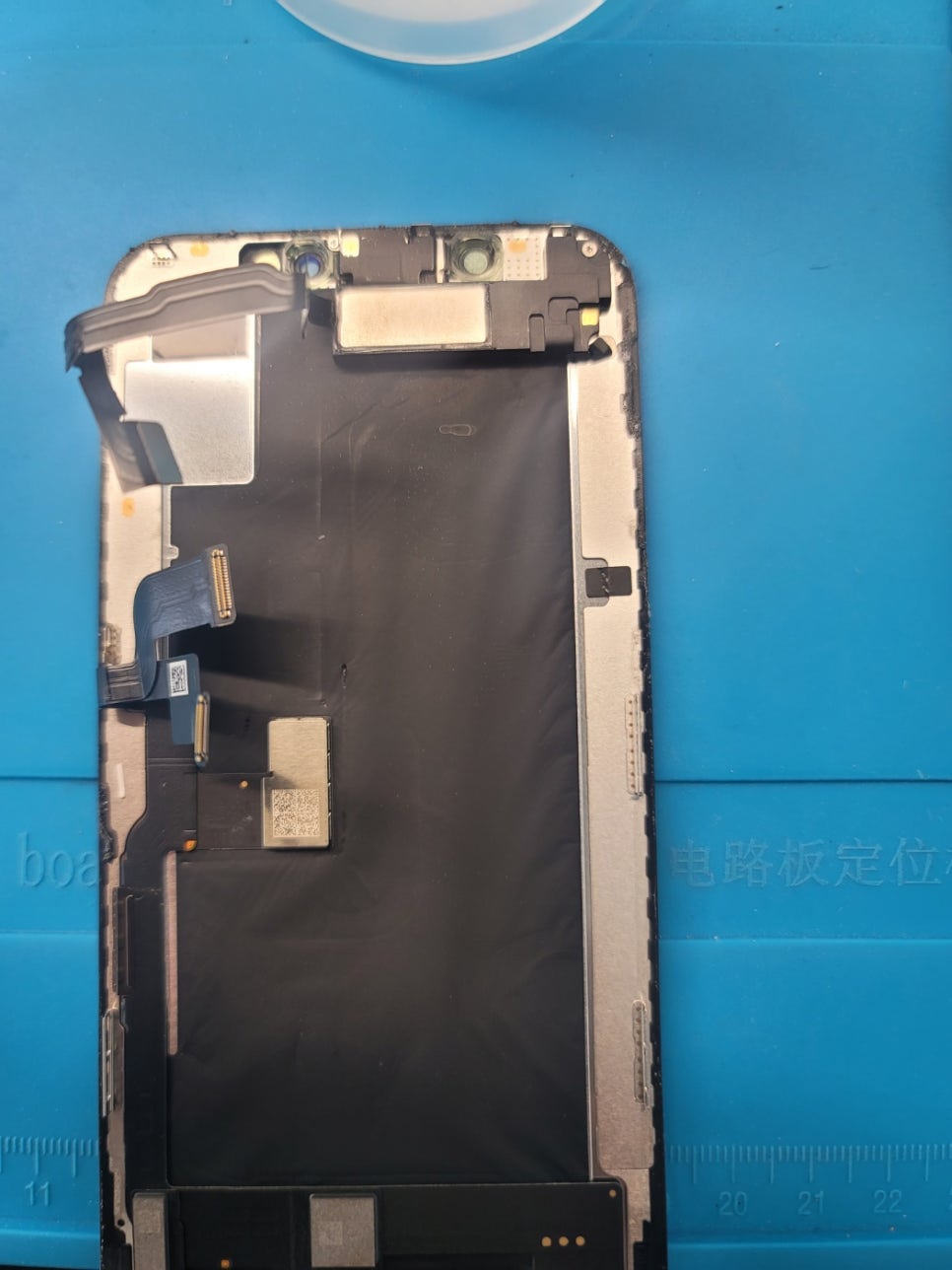

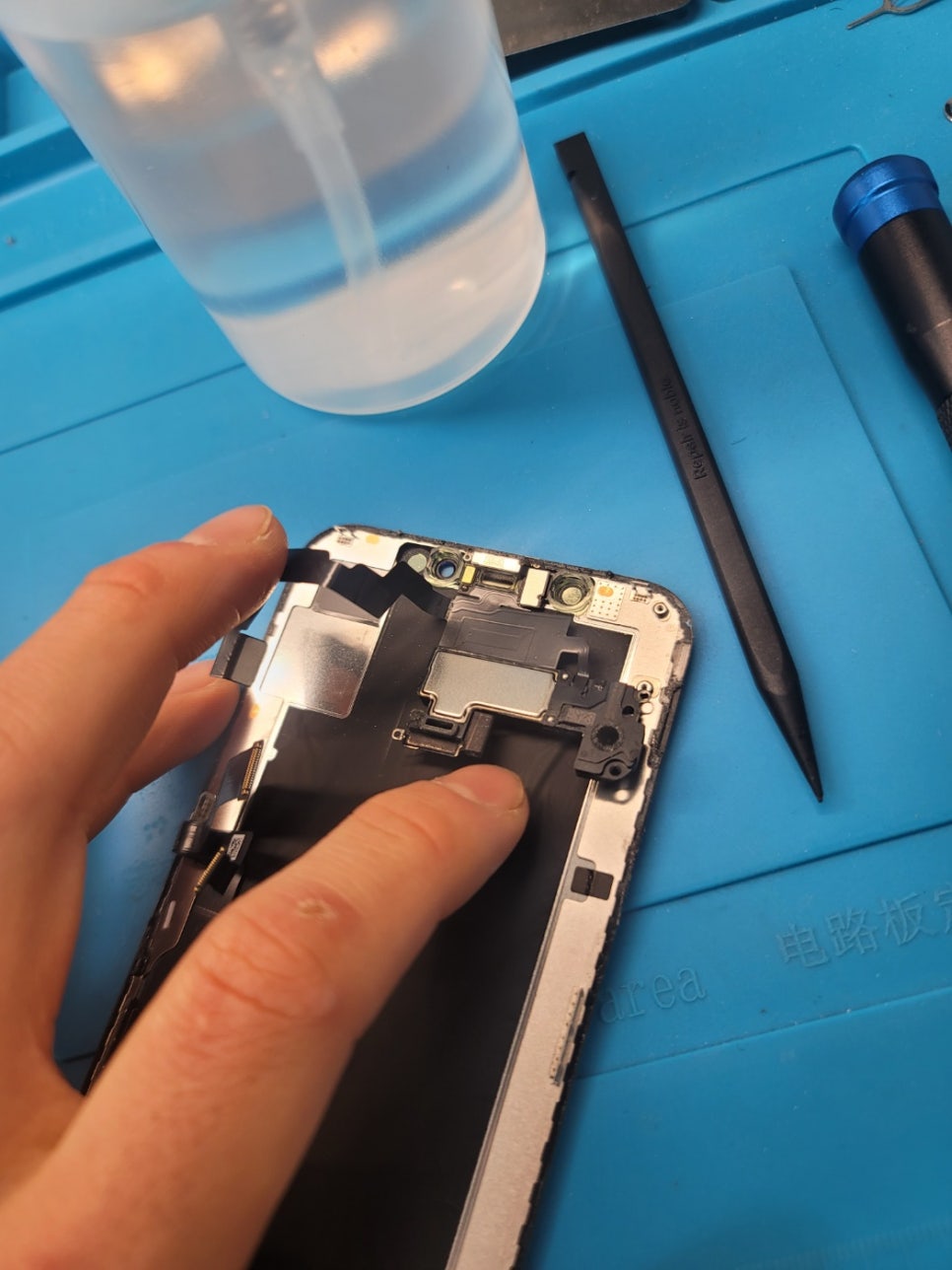

트루톤 작업이 끝났으니 이제 기존액정 상단에있는 이어스피커를 새로운 액정에 이식해줍니다.

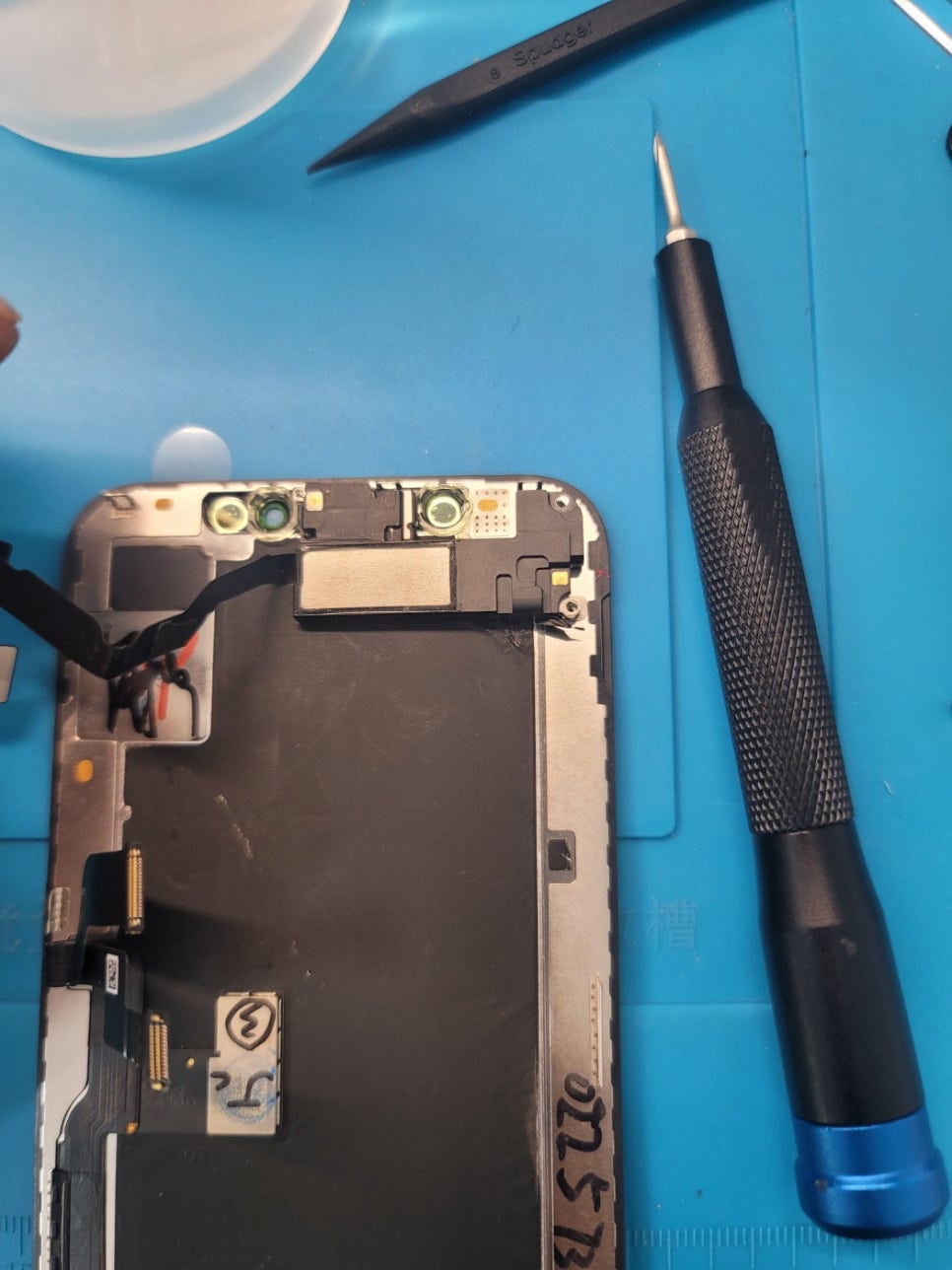

상단부 나사를 제거해주고 위 스피커부분을 아래로 내려줍니다.

​

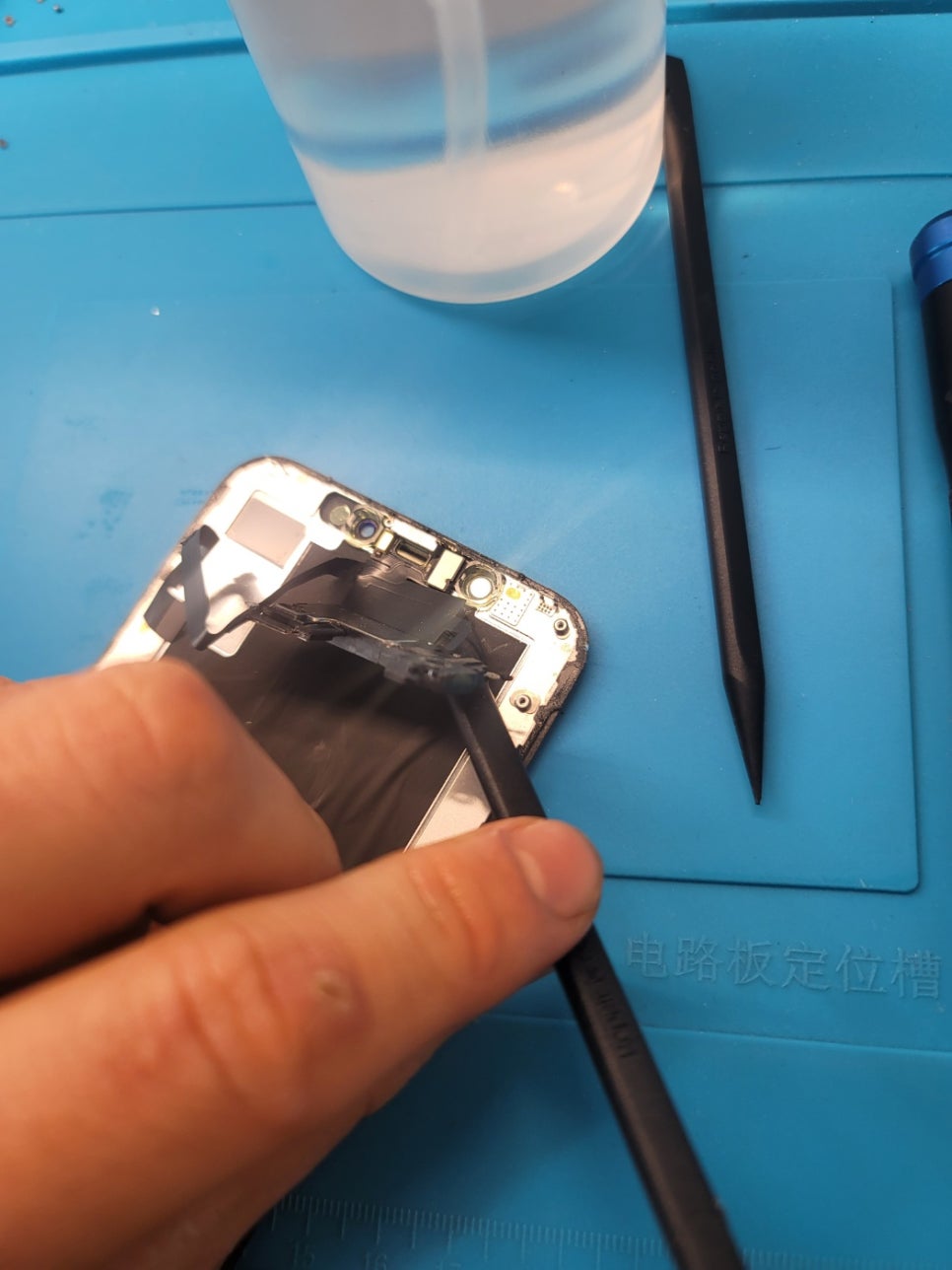

이제 본체에 남겨진 부분들도 마저 제거해 주어야되는데 잘 떨어지지않으므로 열과 특수알코올을 사용합니다.

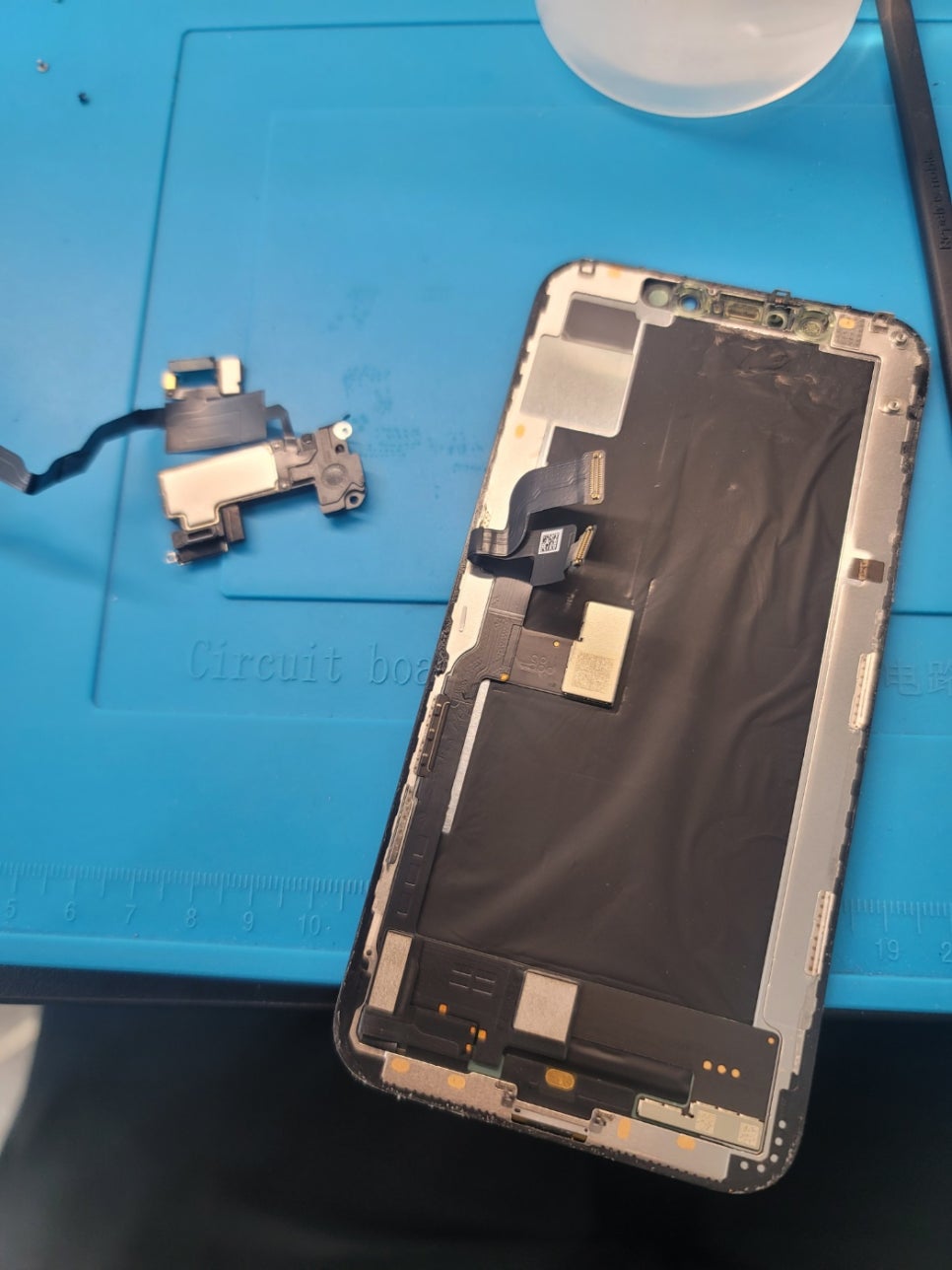

이렇게 분리가 완료됩니다.

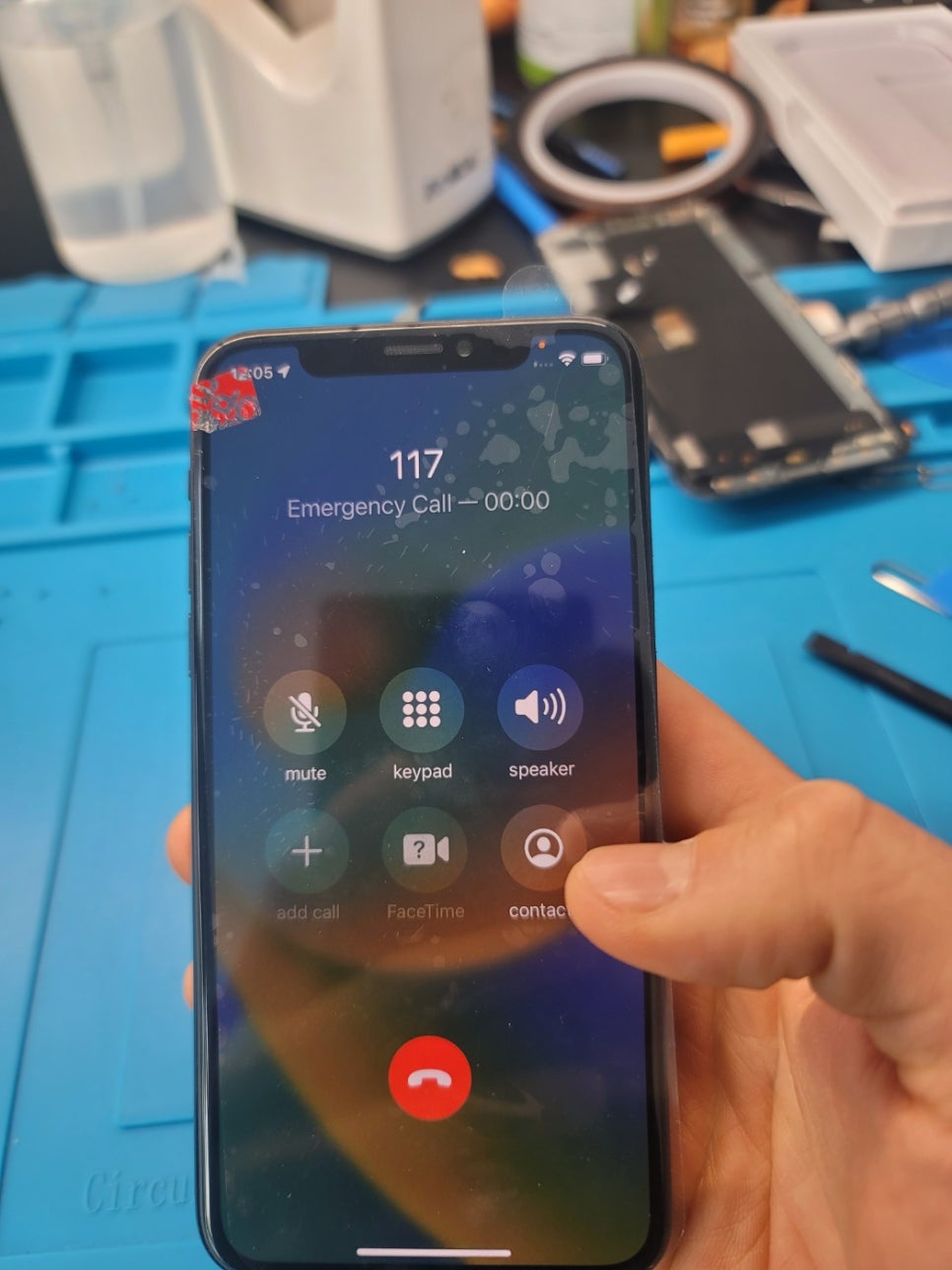

이제 이어스피커 상단을 새 액정에 이식시킨후 액정을 본체에 가결합하여 통화,터치등 정상작동하는지 확인합니다.

모두 정상작동합니다.

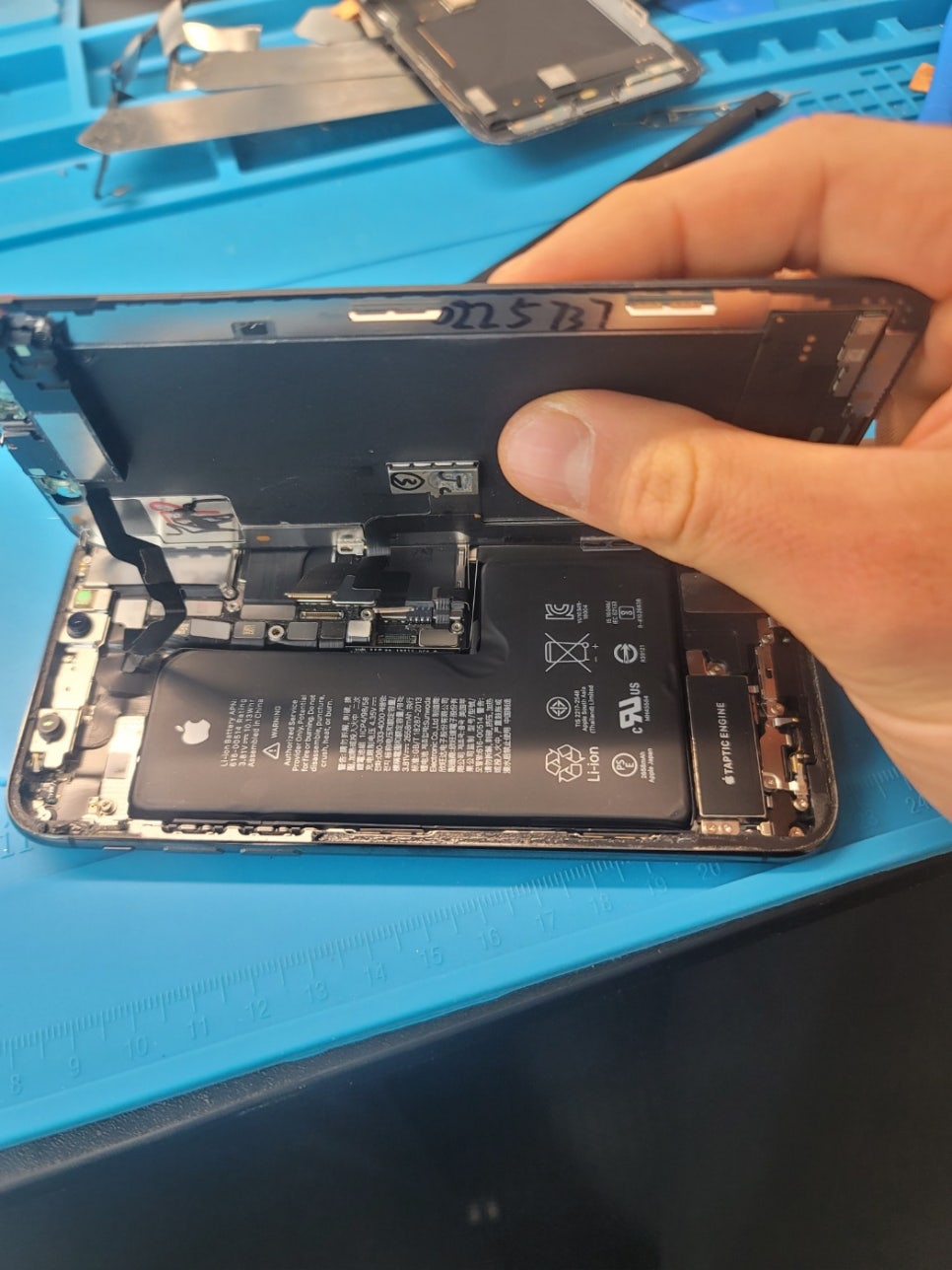

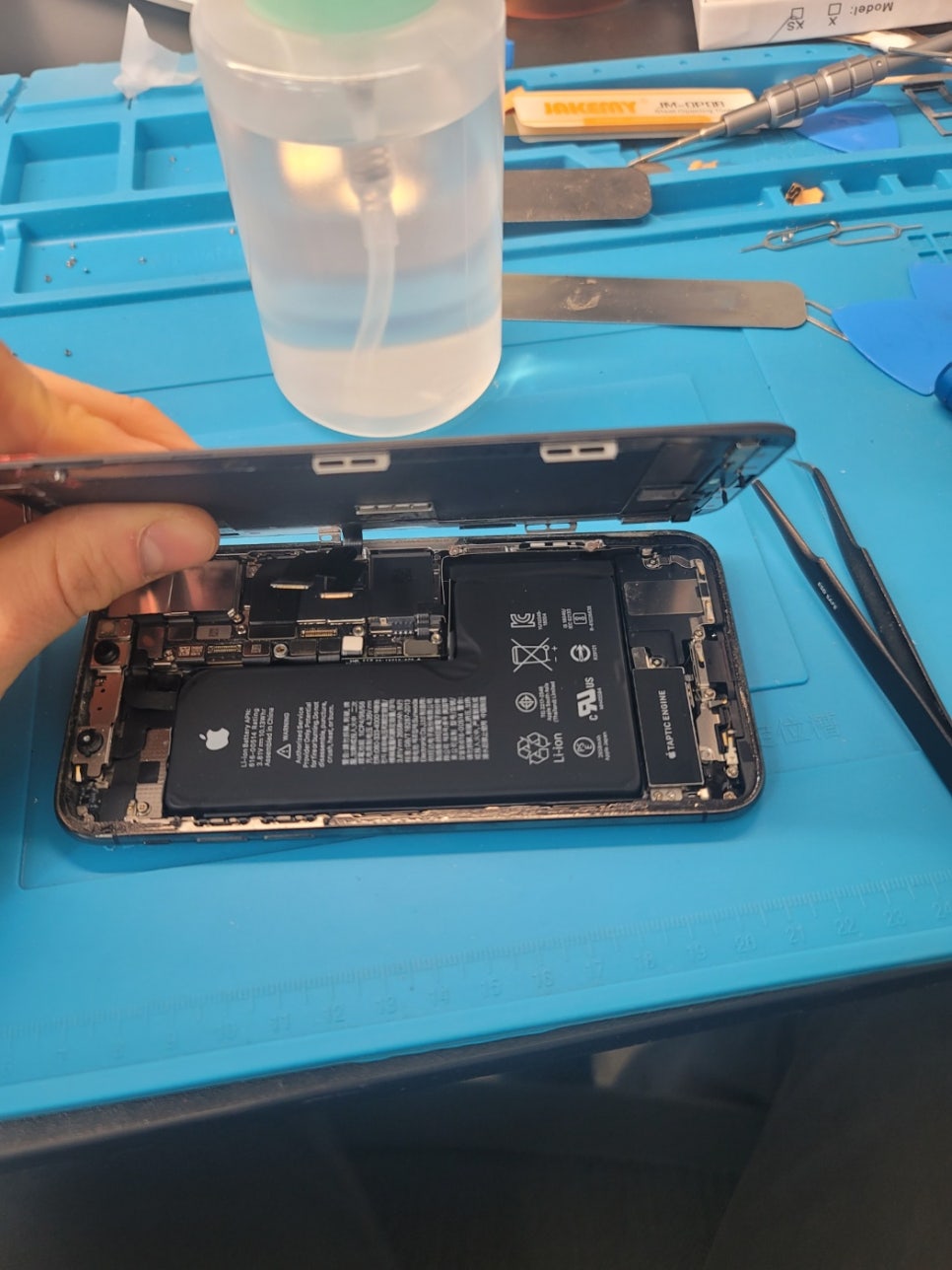

이제 배터리교체작업을위해 액정을 다시 분리해줍니다.

배터리 있는부분을 중심으로 열을 가해줍니다.

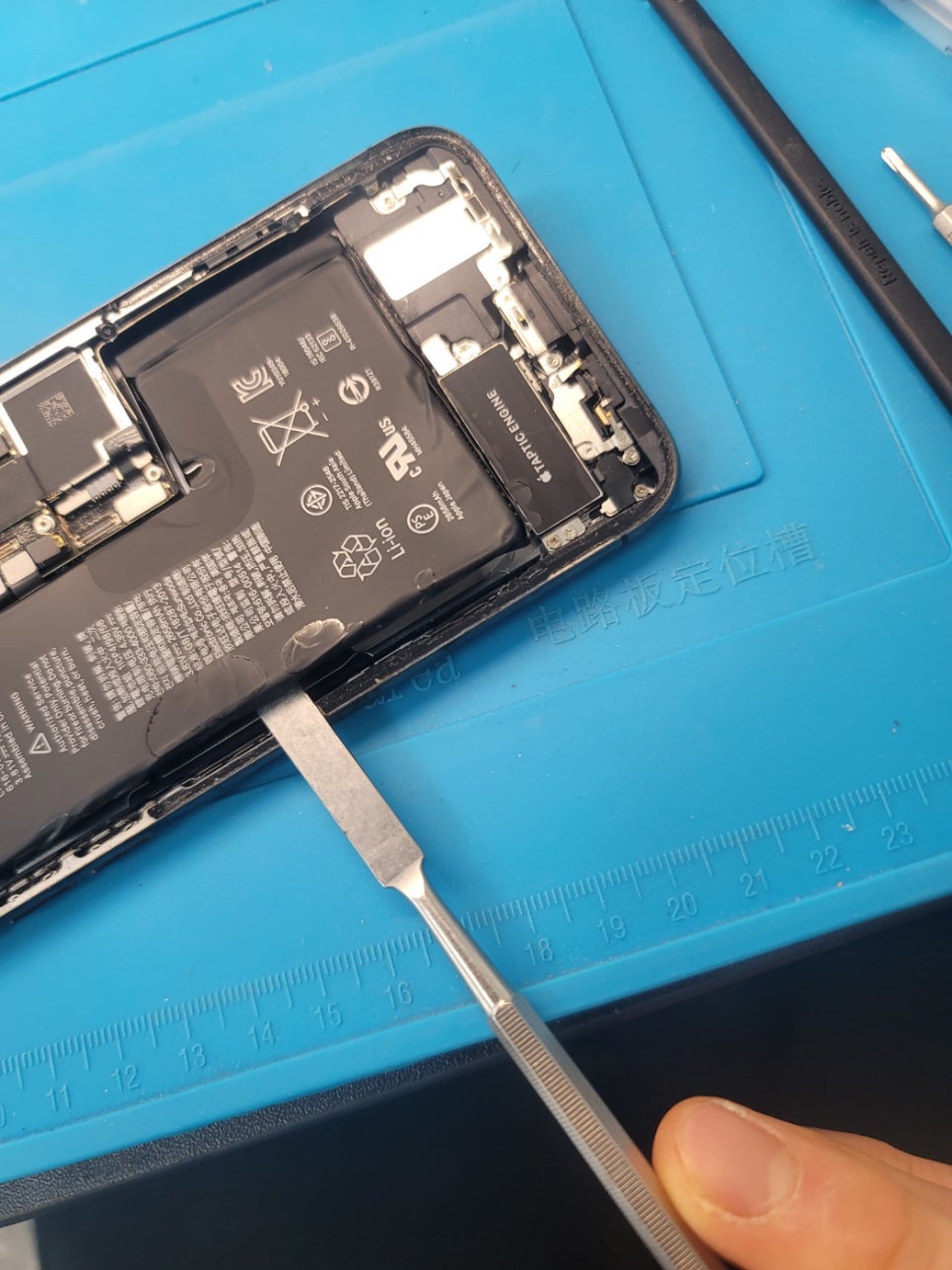

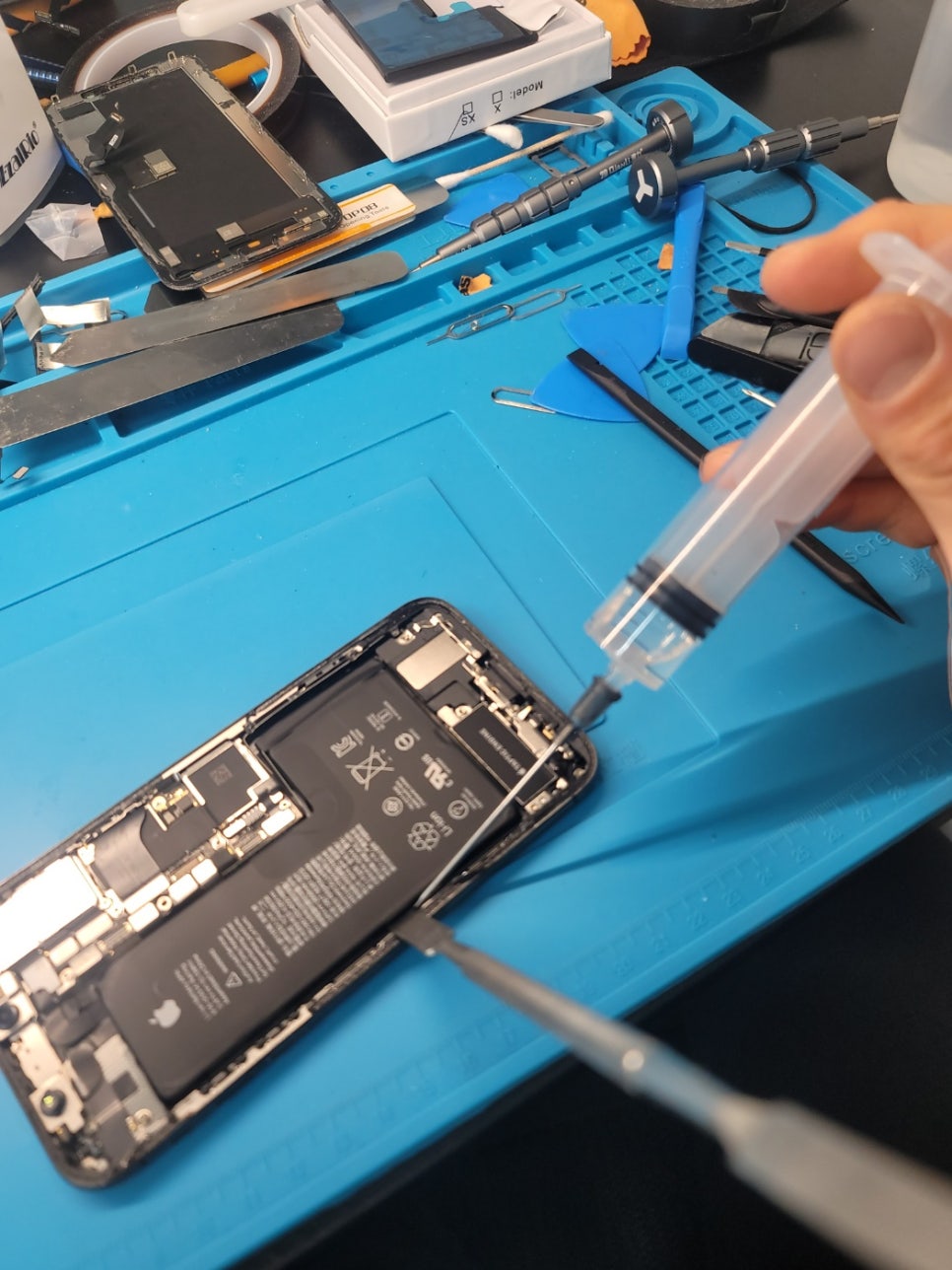

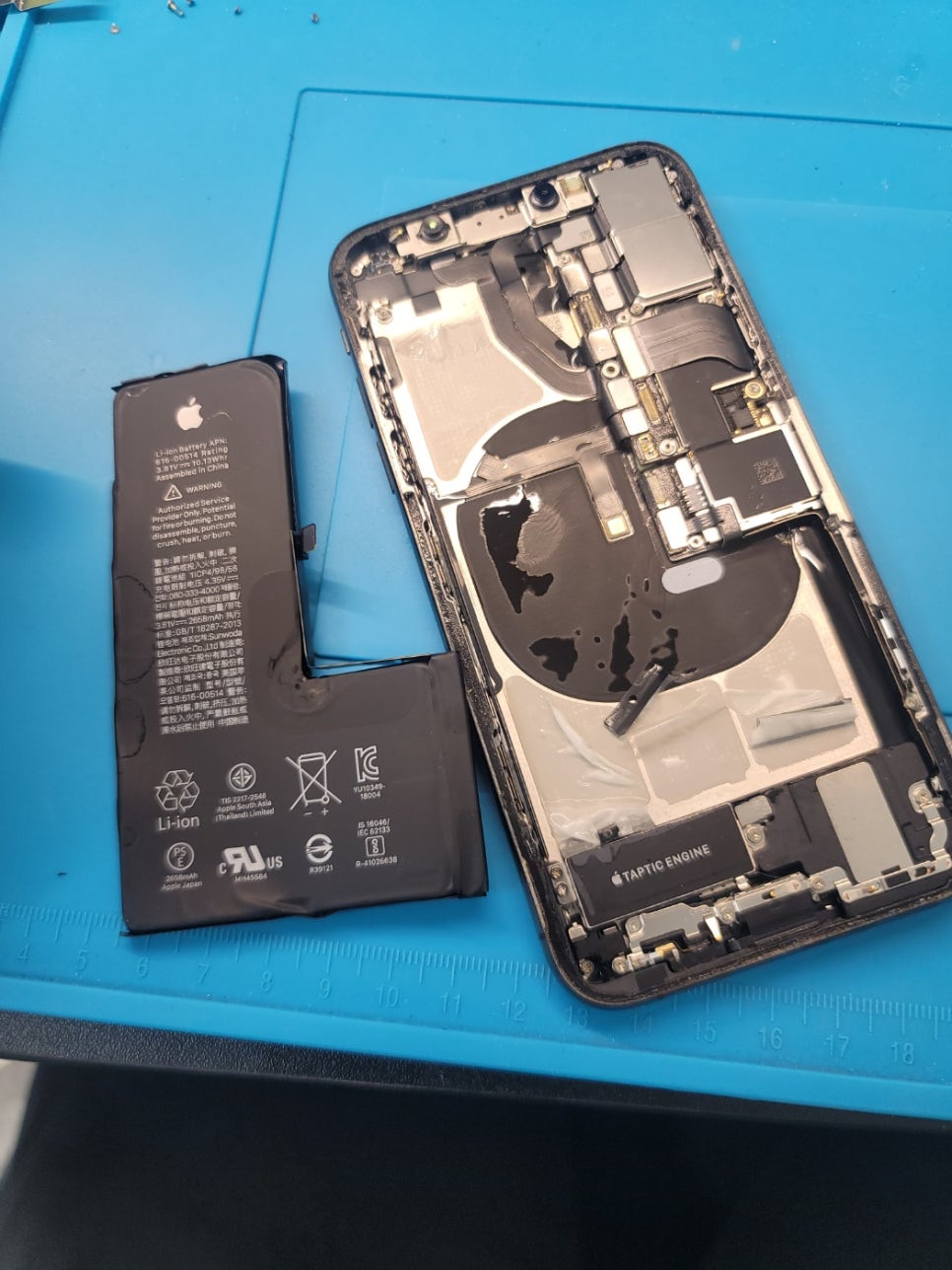

그후 특수알코올을 도포하면서 스퍼저로 살짝시 들어올립니다.

배터리 교체시 늘 스퍼저로 배터리를 찌르지않게 최대한 조심스럽게 작업합니다.

이제 기존 배터리에서 BMS 보드를 분리해보겠습니다.

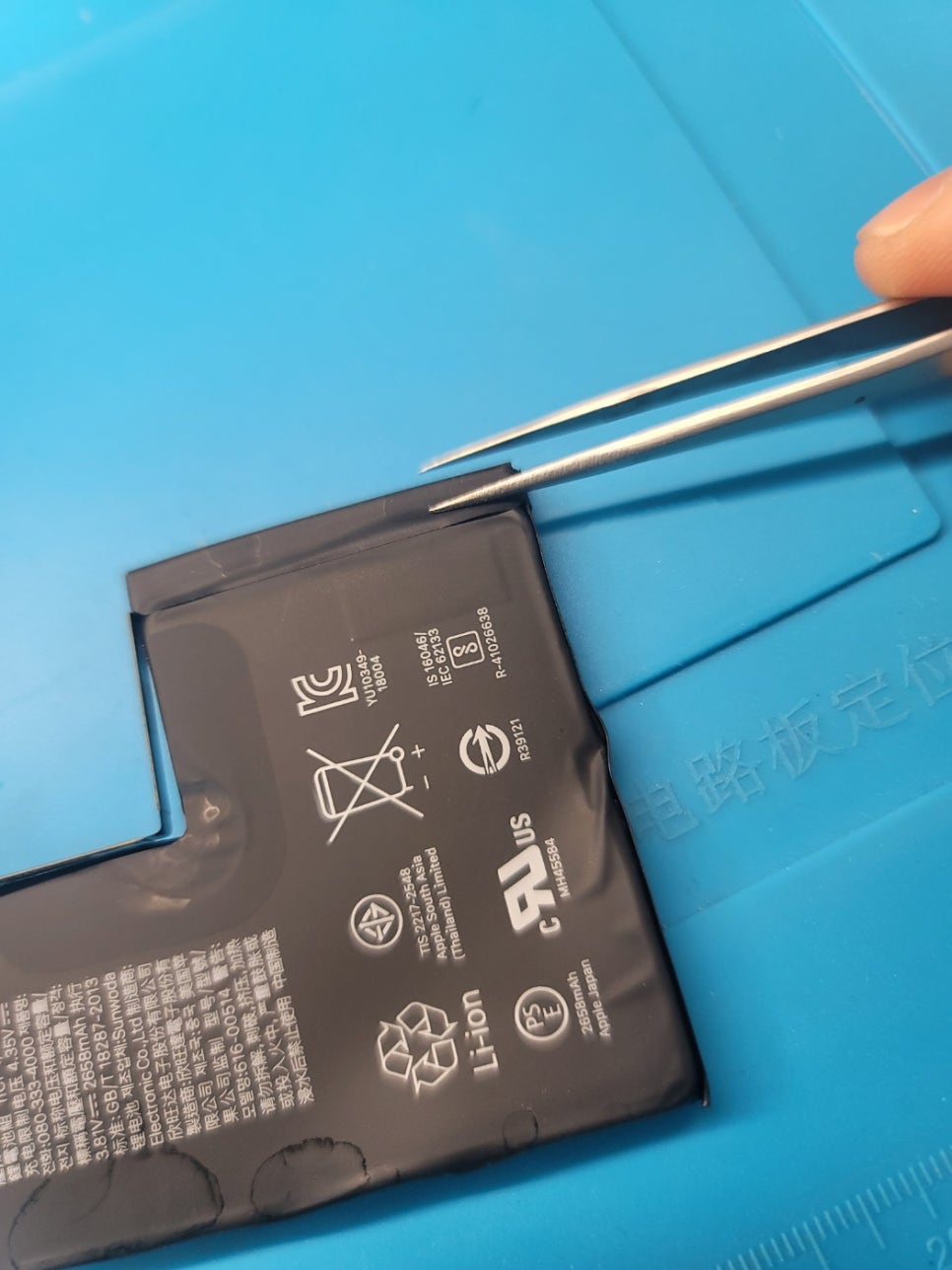

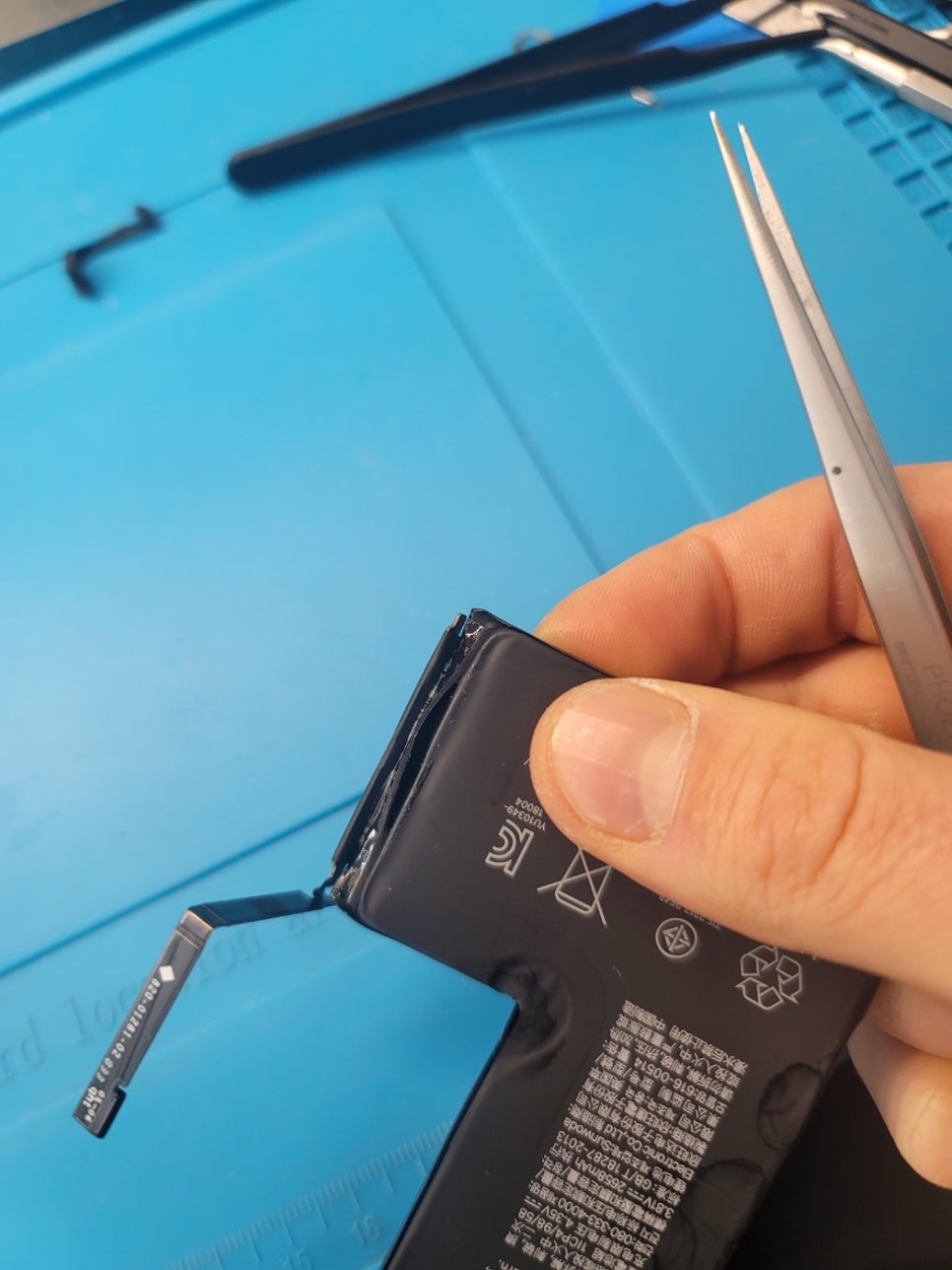

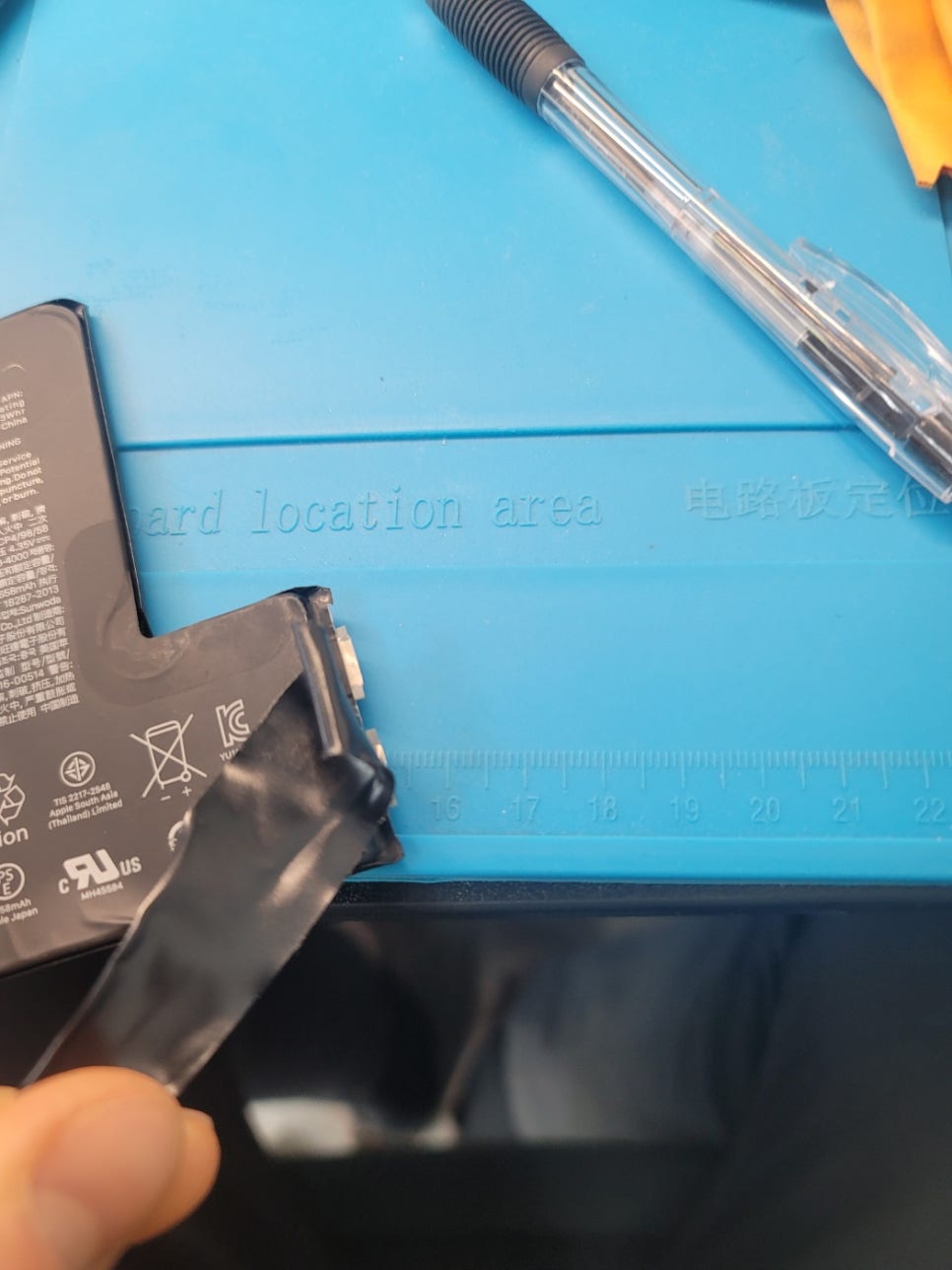

위에 커버와 스티커부분들을 제거해줍니다.

드디어 셀의 양극과 음극선이 보입니다.

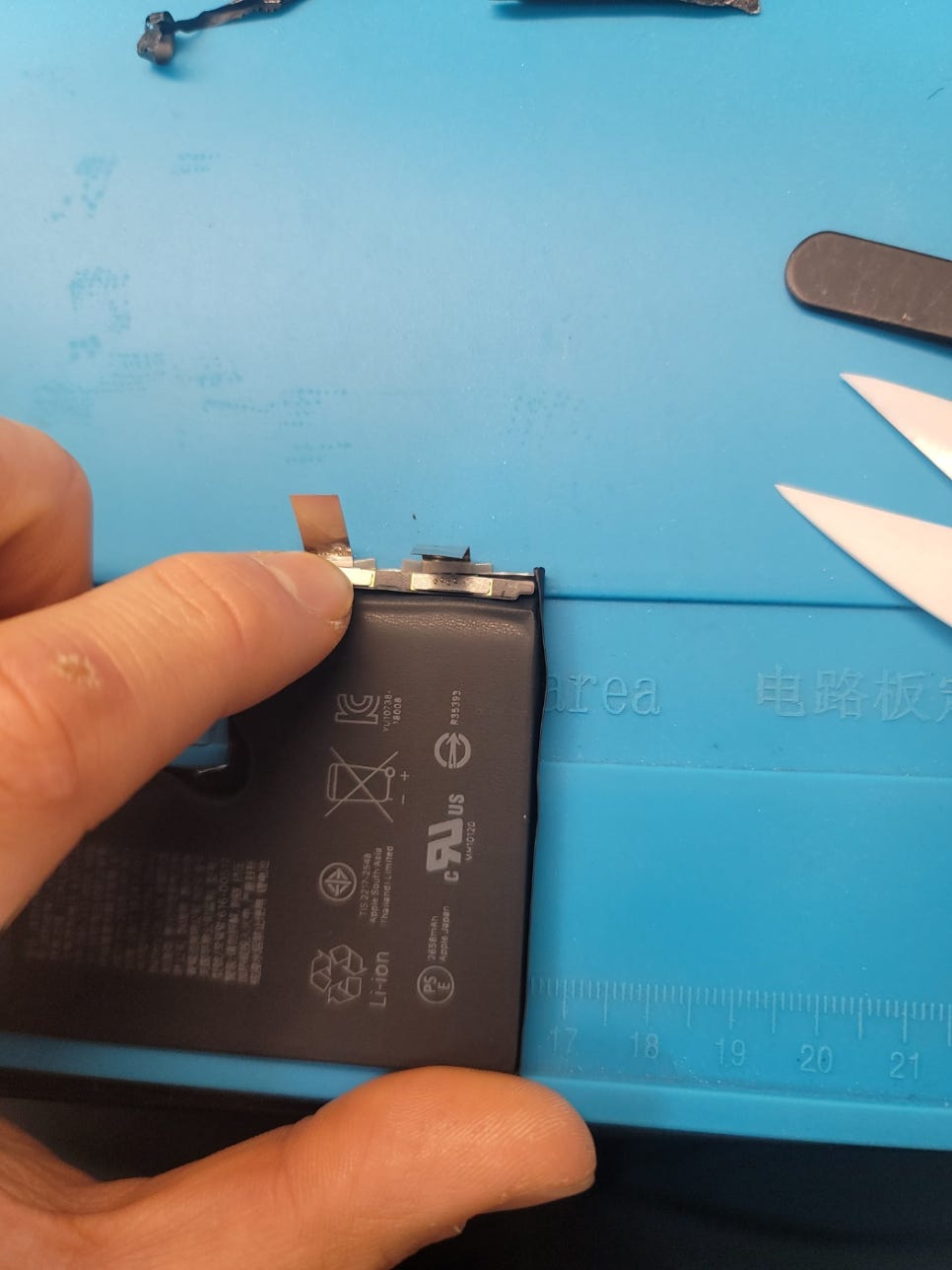

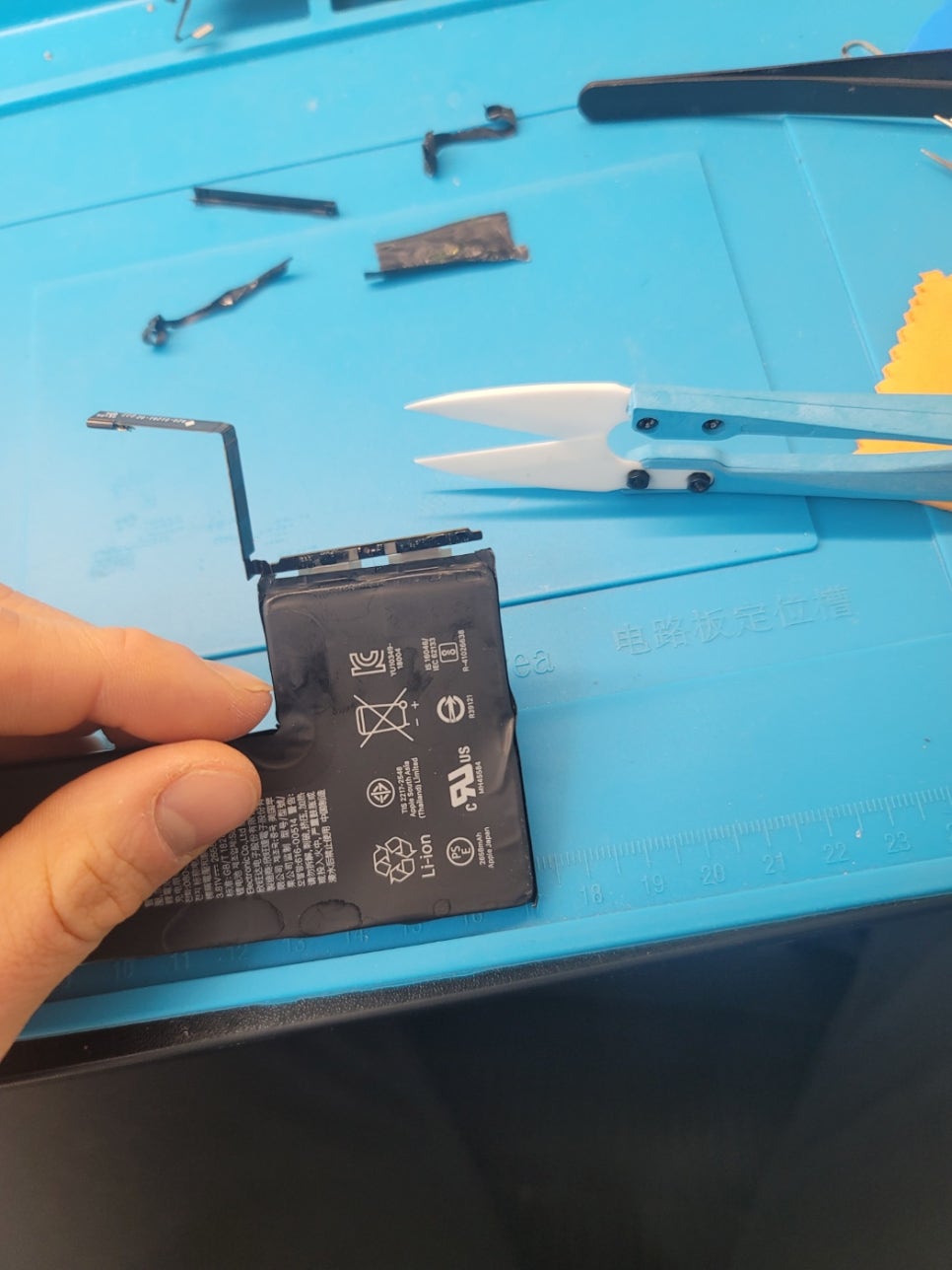

쇼트가 안나게 BMS보드와 배터리셀을 세라믹 가위로 분리해줍니다.

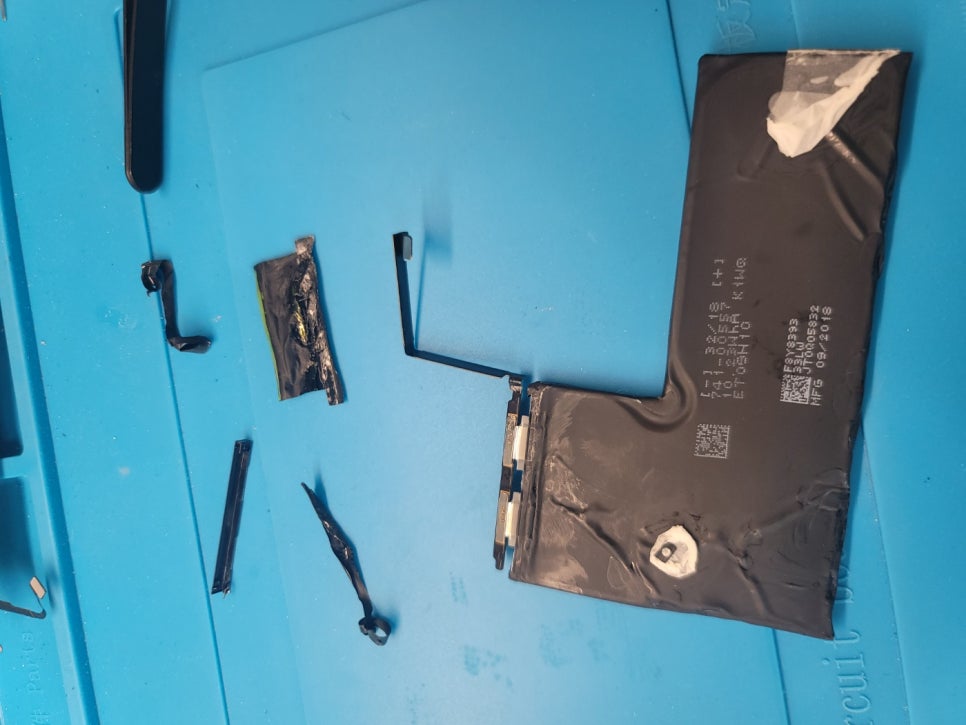

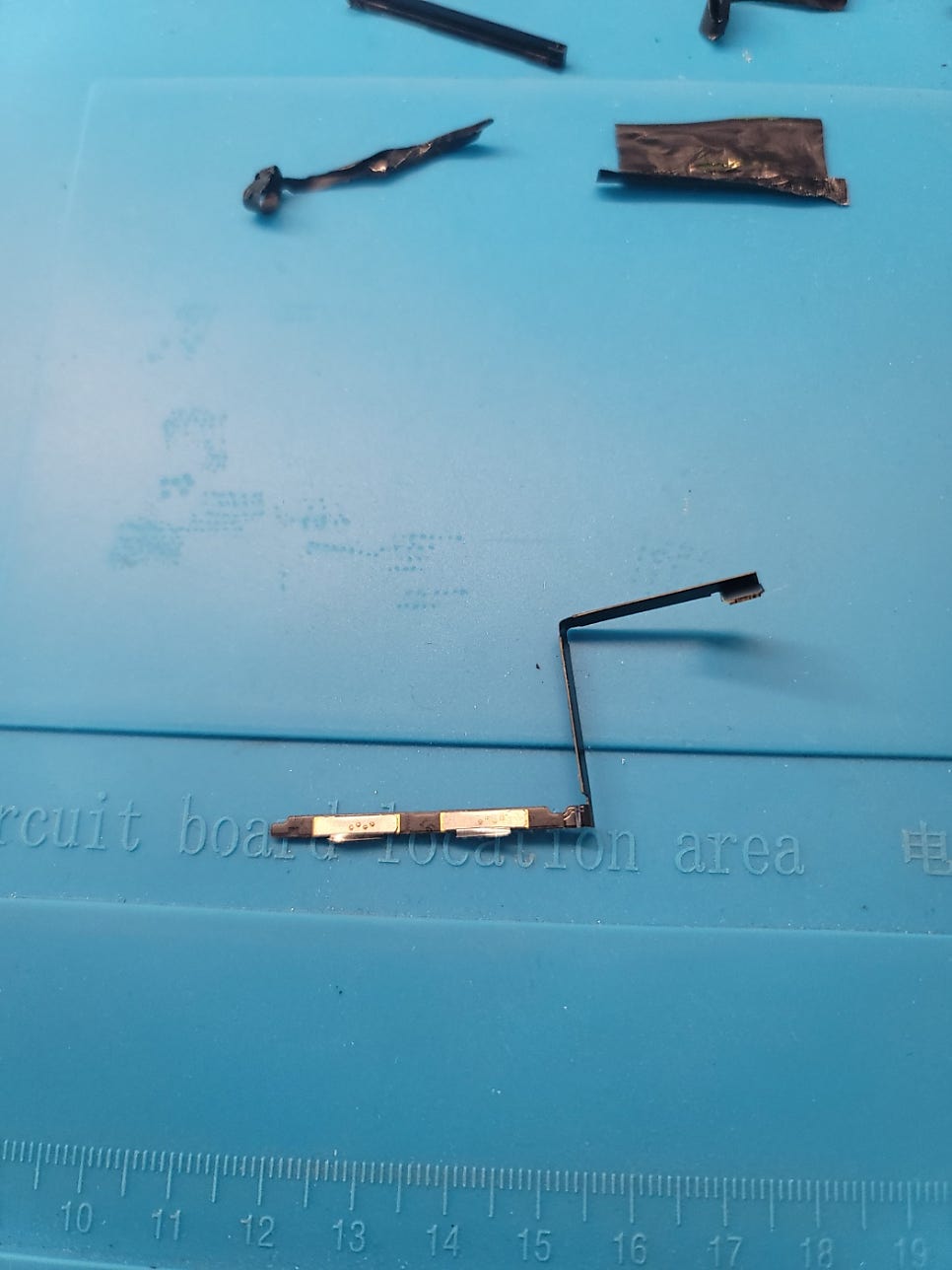

분리된 BMS 보드입니다.

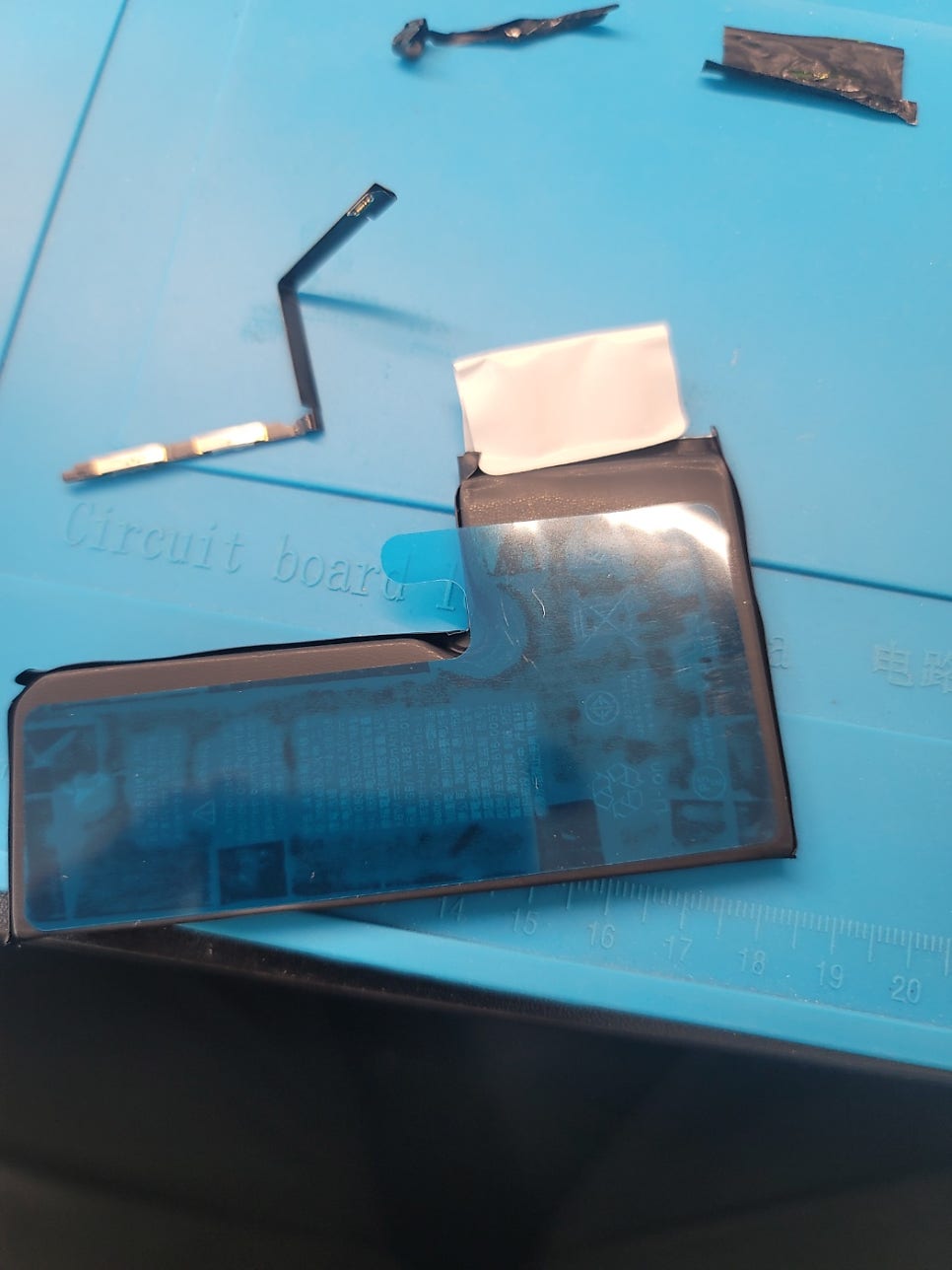

이제 분리된 이 보드를 BMS보드가 없는 배터리셀에 이식하겠습니다.

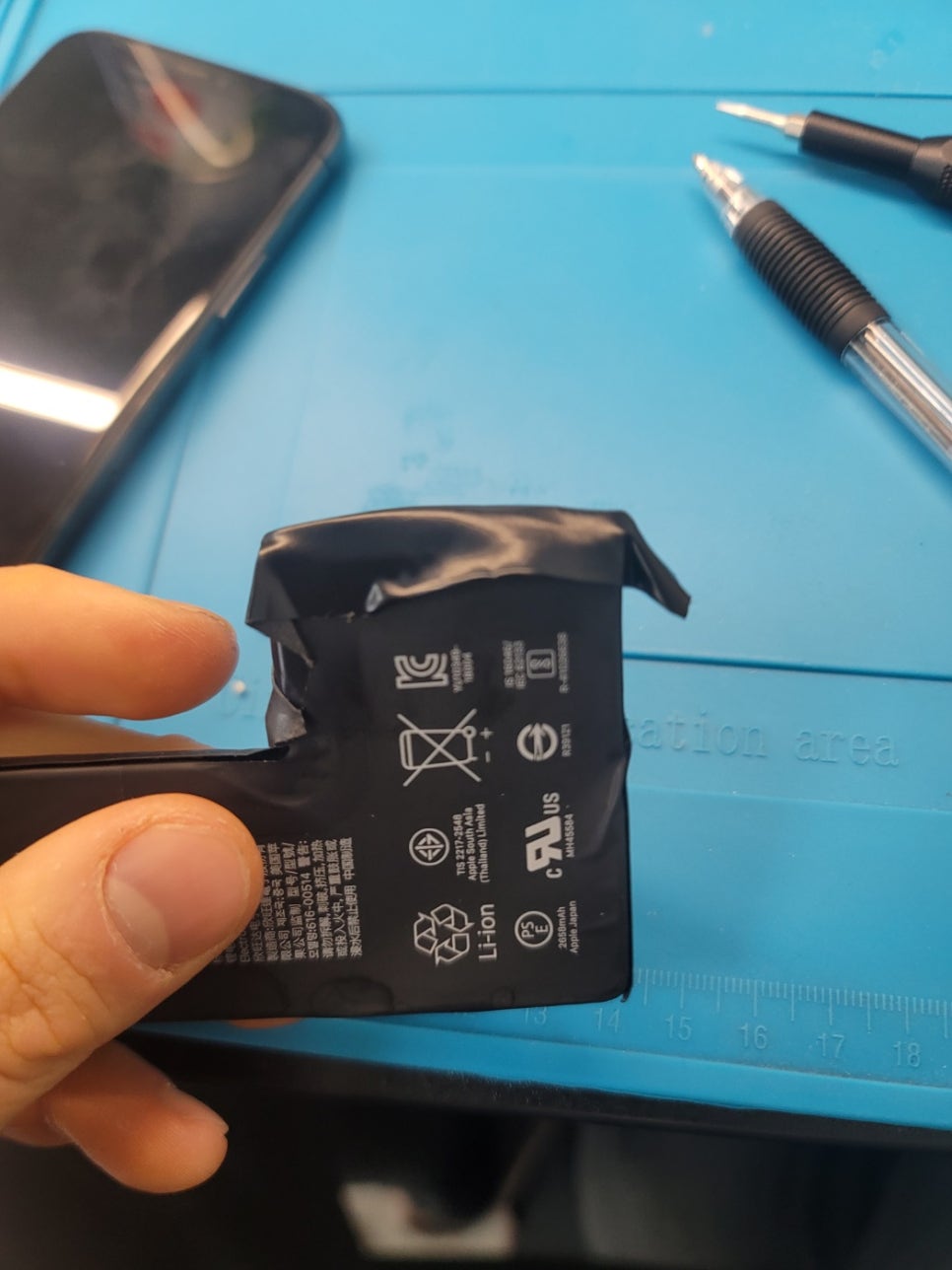

(BMS보드가 잘려나간 기존 배터리는 화재가 안나게끔 절연테잎을 붙이고 처리해줍니다. )

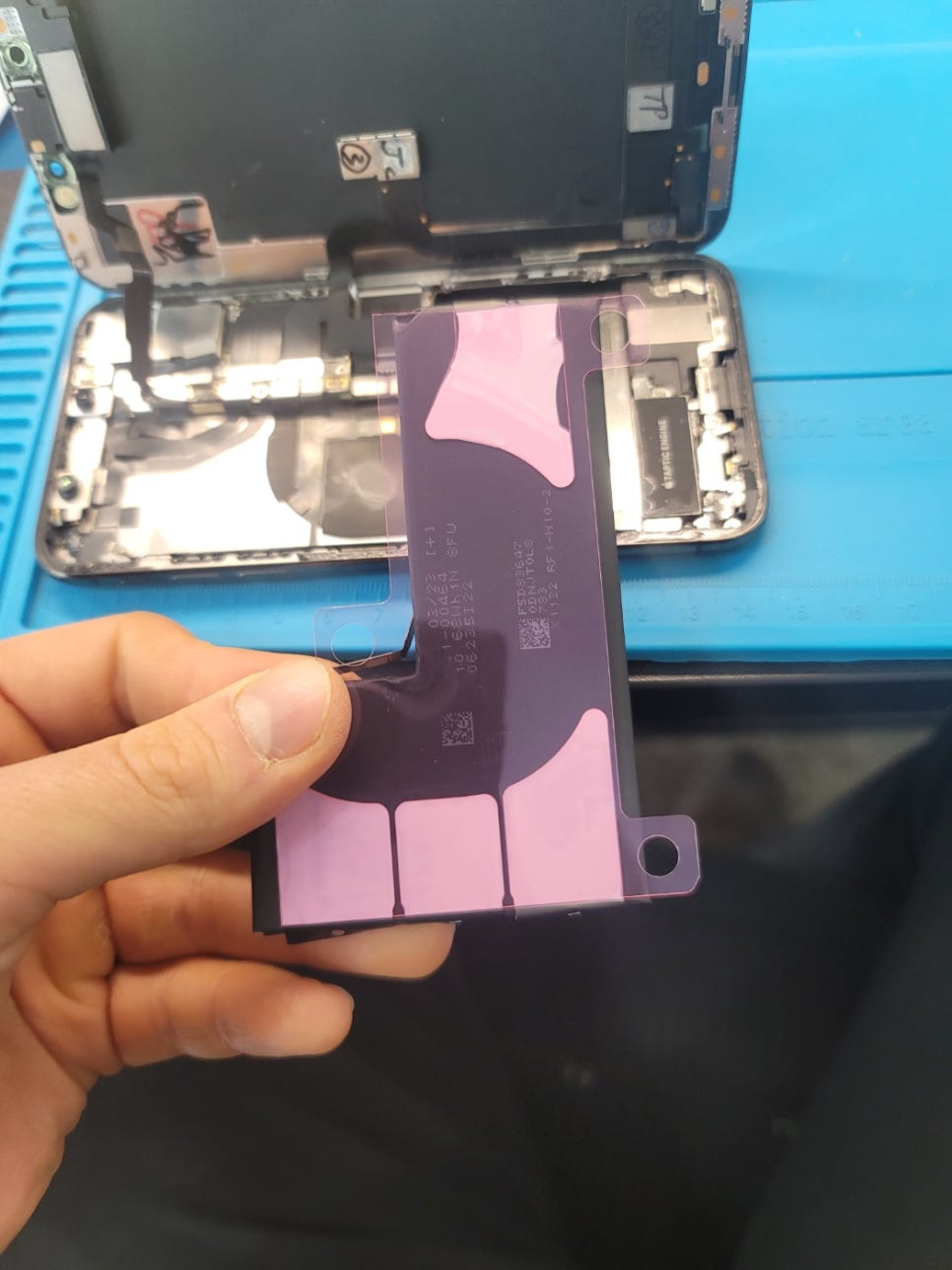

셀을 올려두고 음극과 양극선들을 길이에 맞게 잘 재단해줍니다.

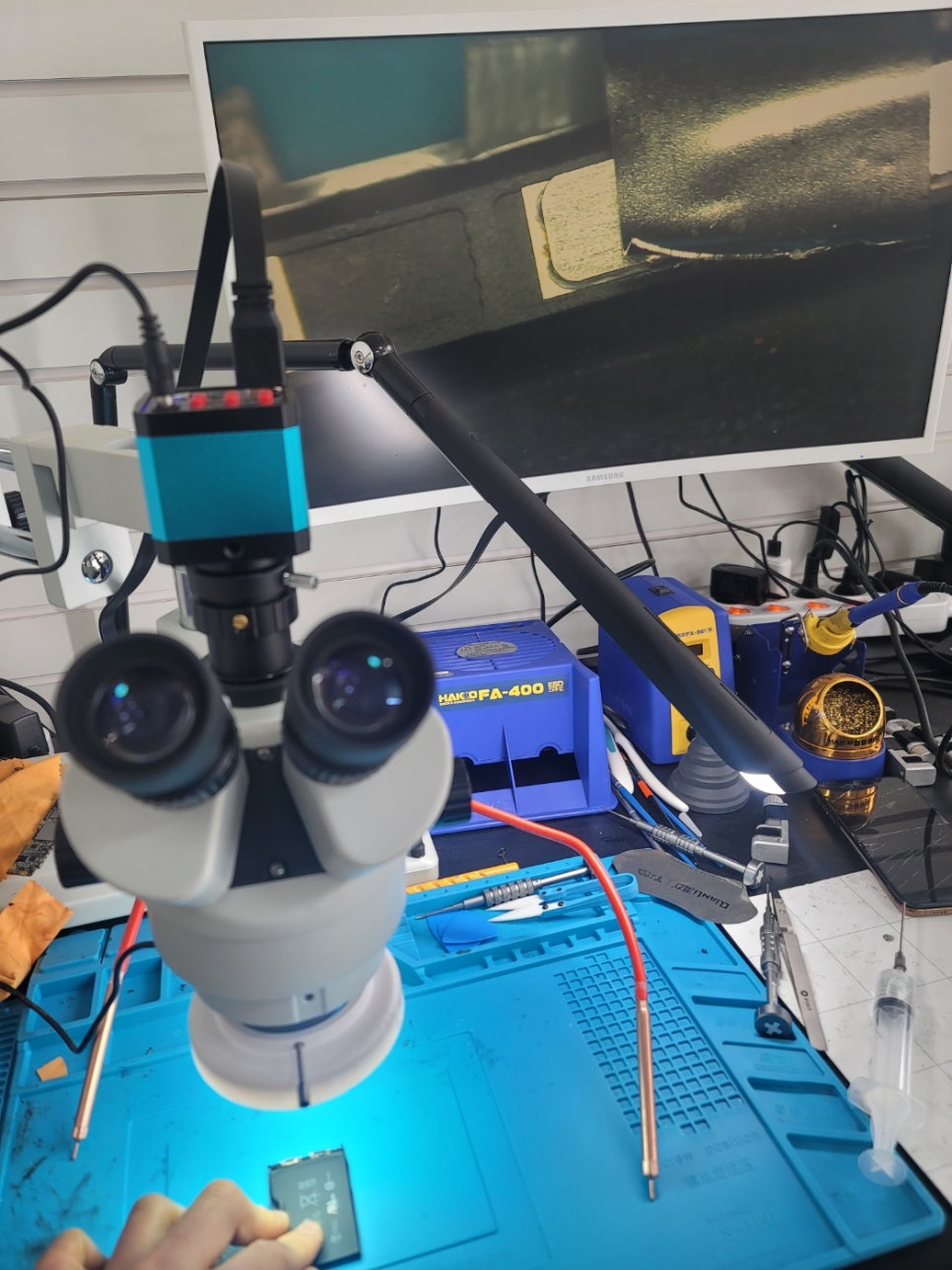

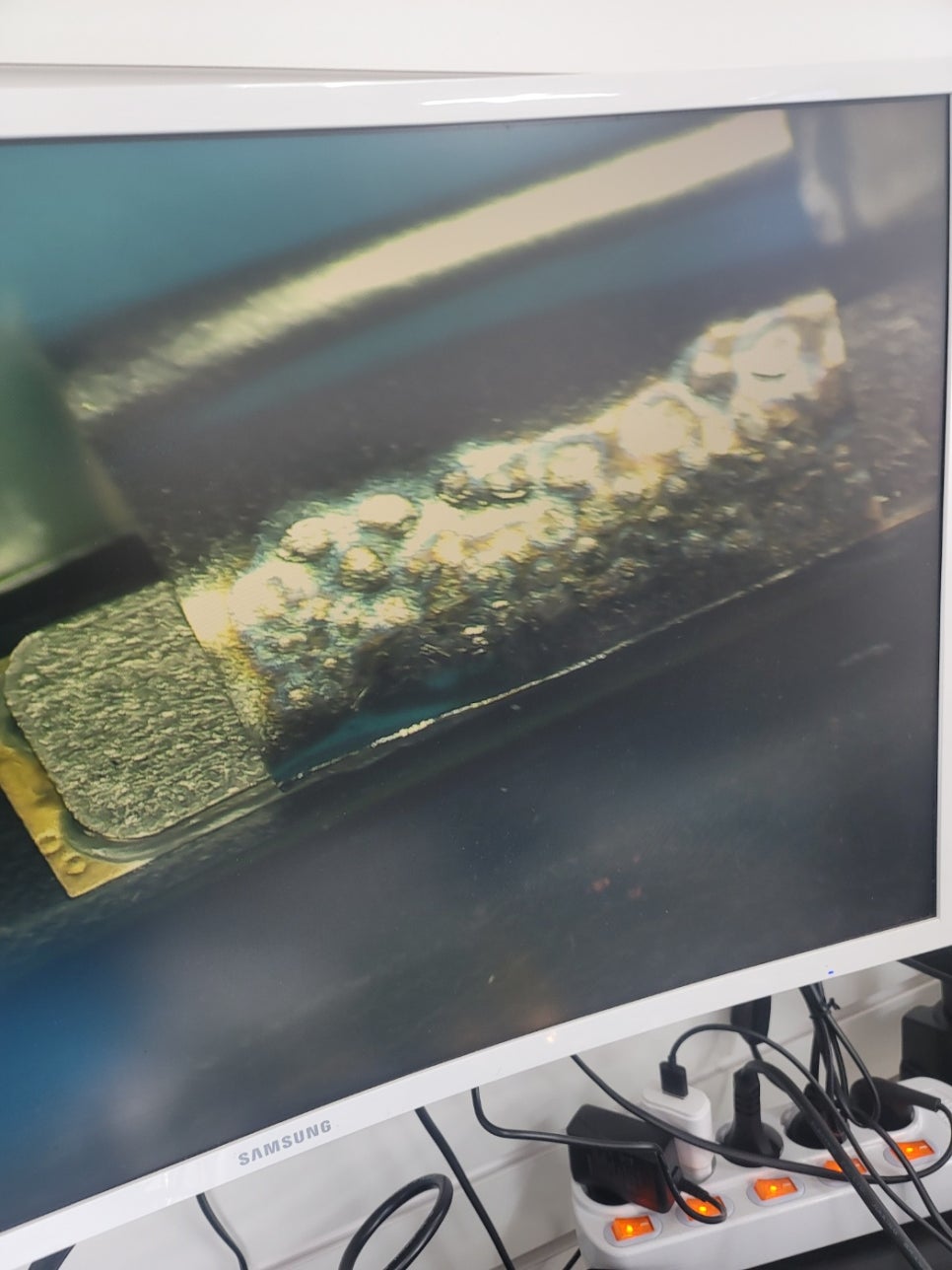

그후 현미경을 보며 스팟용접을 해줍니다. 보통 육안으로 작업하시는 분들도 계시나 저는 조금이라도 성공률을 높이기위해

현미경을 보면서 작업하고있습니다.

위아래 양옆 꼼꼼하게 용접을해줍니다.

용접이 덜될시 아이폰이 무한재부팅되거나 전원이 켜지지않거나 배터리가 빨리다는등 많은 문제점을

초래할 수 있습니다.

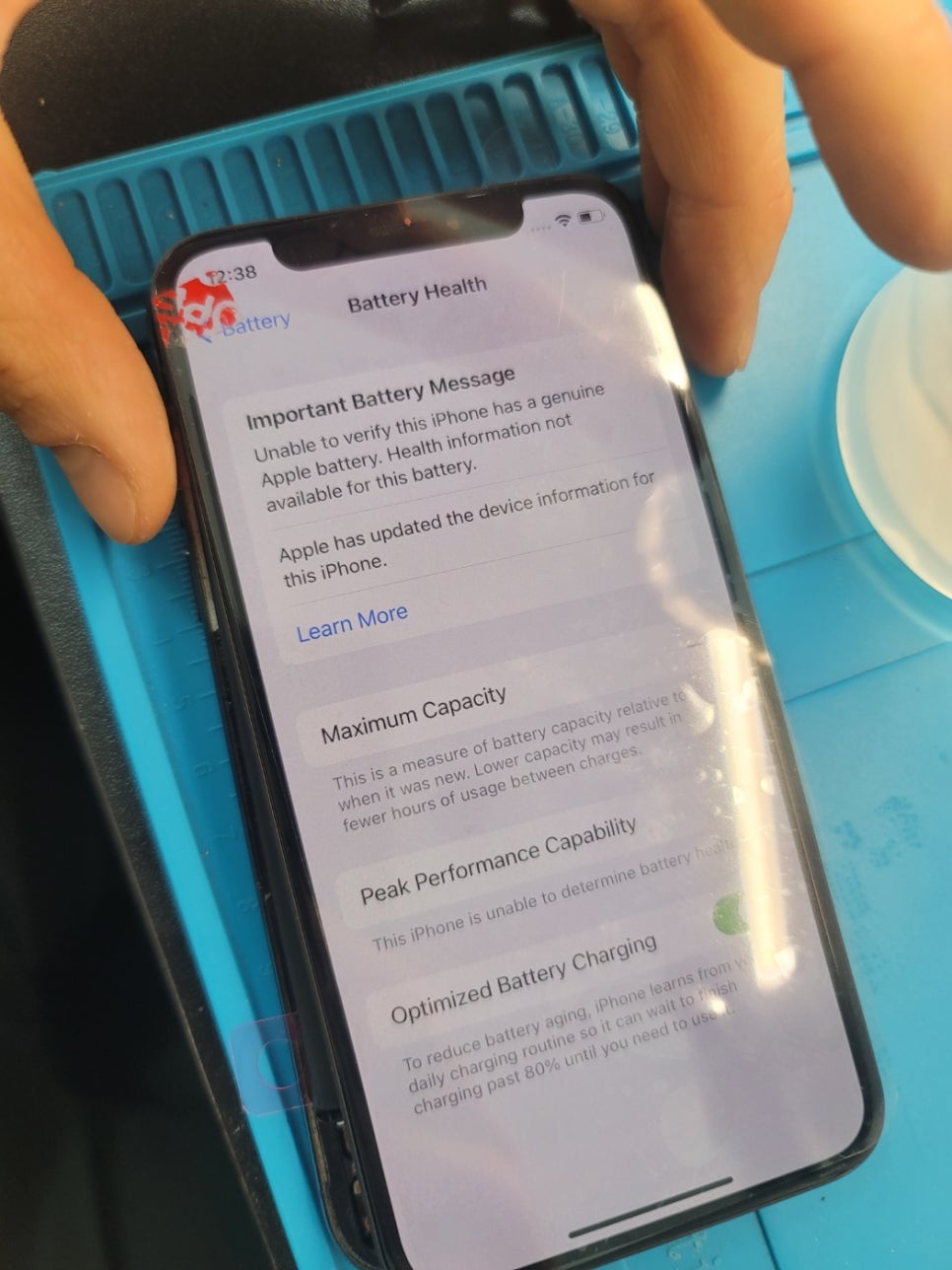

아이폰 X 이상 모델들에선 이런 작업을 해주지 않으면 아래 그림과같이 배터리성능을 영영 확인할 수 없고

"알수없는부품"이라는 문구가 2주가량 뜨게됩니다.

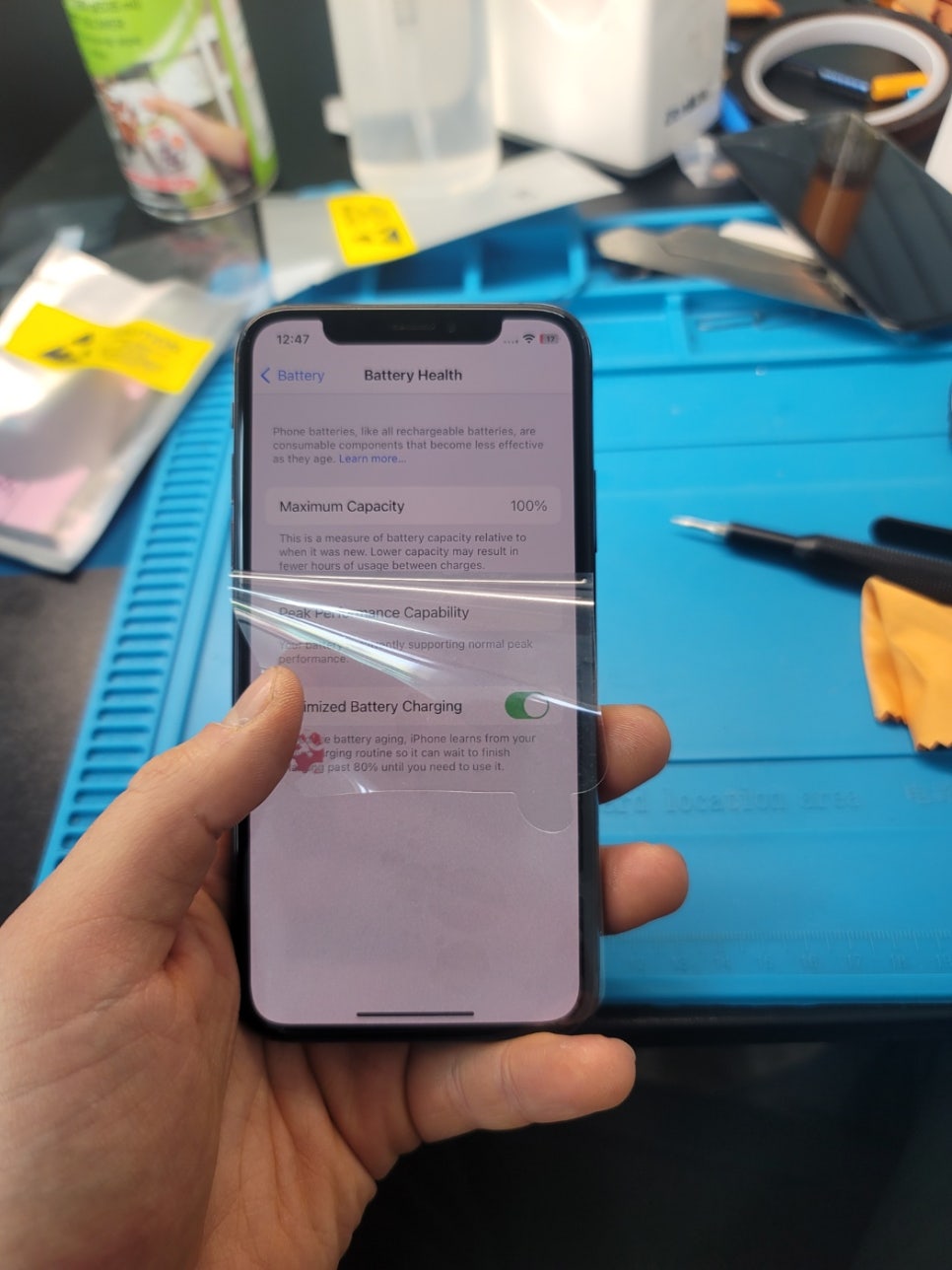

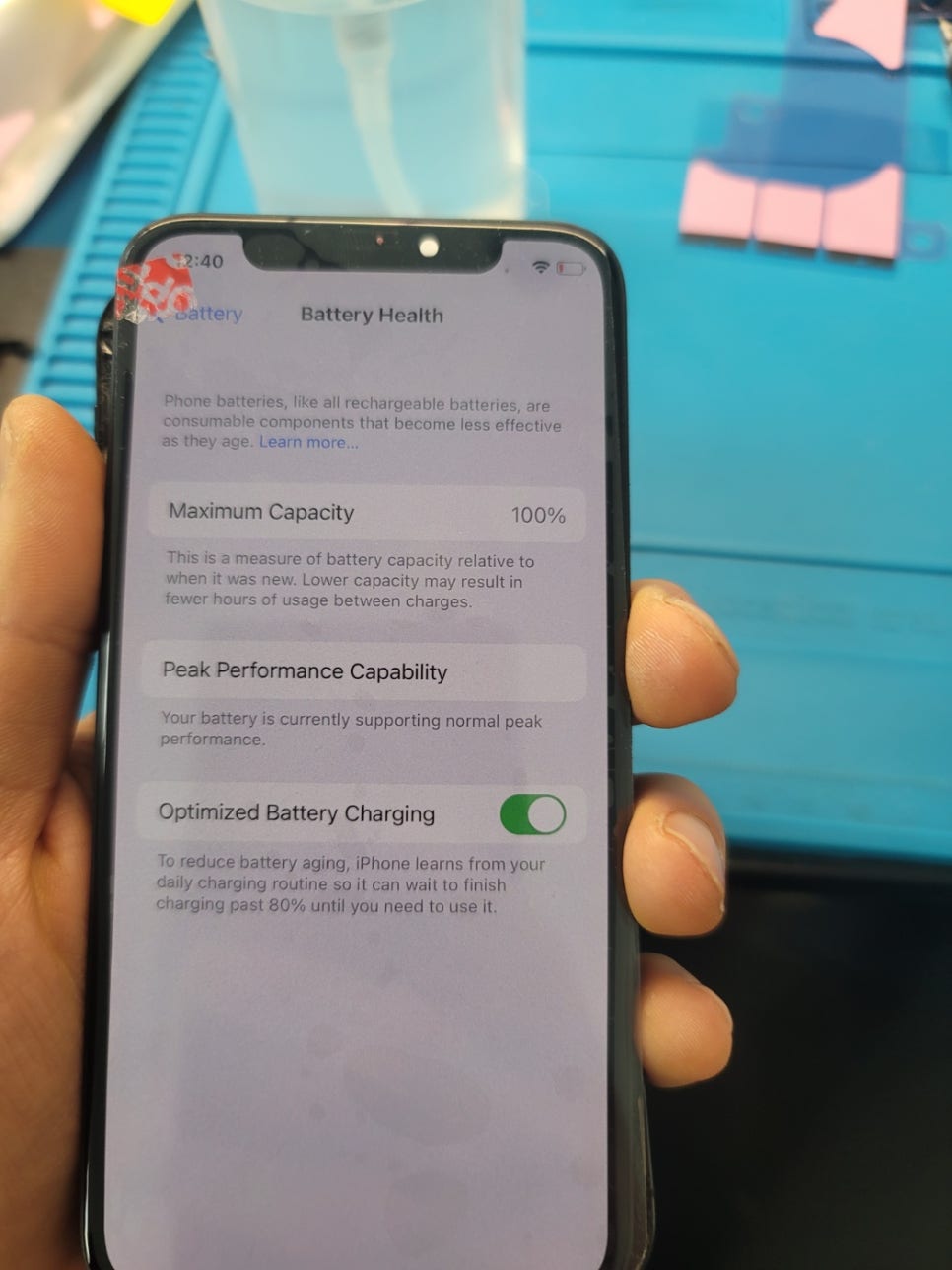

하지만 아까 위에 용접작업을 거치면 이렇게 효율 100% 문구를 확인하시고 팝업메세지도 사라지게됩니다.

이제 작업한 배터ㅣ리가 잘 작동하는것을 확인했으니 스티커를 붙여주고 액정,배터리 커버들을 잘 닫아주겠습니다.

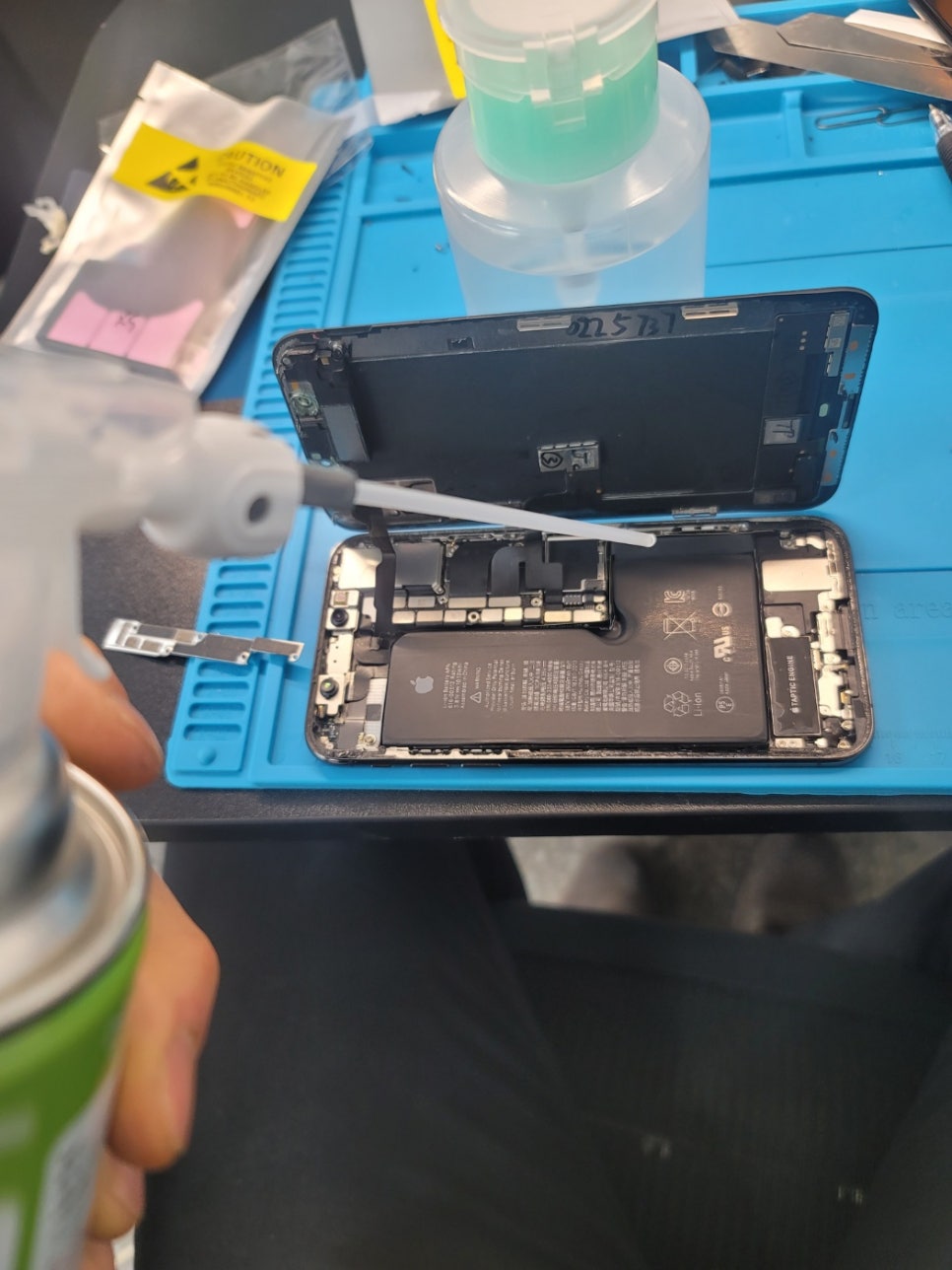

마지막으로 닫기전 먼지제거제 발포하면서 빠뜨린것은 없는지 확인합니다.

마지막으로 별나사를 조여주고 마무리하겠습니다.

읽어주셔서 감사합니다!
