아이폰 진동고장 원인파악이 중요해요.
아이폰 진동소리가 크고,
전화오면 한번 울리고 안울려요.
안녕하세요. 오늘은 아이폰 진동고장수리에 대한 내용을 포스팅 해보려고 합니다.
먼거리에서 택배를 보내주셨는데요. 일반적으로 진동이 오작동 한다면 모터불량이 많습니다.
하지만 이 경우에는 모터불량이 아닌 특이한 고장증상으로 근처 수리점에서 수리불가 판정을 받고
지푸라기라도 잡는 심정으로 택배로 보내주셨다고 합니다.
(믿고 맡겨주셔서 감사합니다!^^)
해당 기기는 진동이 작동하는데 두가지 문제점이 있었습니다.
첫 번째, 진동소리가 굉장히 요란하게 울립니다.
이 경우는 진동모터 나사가 헐겁게 풀어져 그런 경우가 많습니다. 하지만 해당 기기는 모터 고정나사는 견고하게 조여져 있는 것을 확인하였습니다.
두 번째, 전화벨이 울리면 진동소리가 한번만 징~하고 다신 울리지 않았습니다.
먼거리에서 이러한 문의를 주셨길래 초기화를 한번 권장드렸었습니다.
설정상의 문제로 이러한 문제가 간혹 발생하기도 하기 때문입니다.
작업의 순서.
진동모터를 확인한다.
진동모터를 확인한다.
진동모터와 메인보드 연결부위를 확인한다.
진동모터와 메인보드 연결부위를 확인한다.
메인보드를 확인한다.
메인보드를 확인한다.
다른 수리센터에서 점검을 했더라도 초심으로 돌아가 기본적인 것부터 다시한번 점검을 합니다.

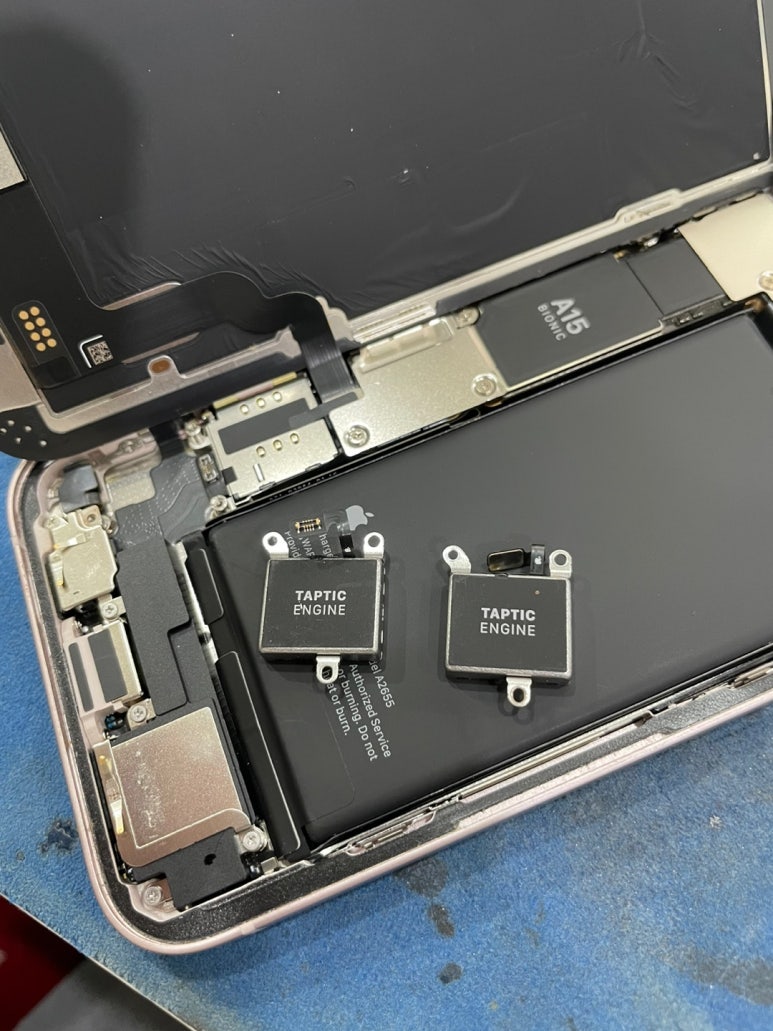

기존 부품과 새 부품을 교환 해 보았습니다.
역시나 작동이 되지 않는 부분을 확인 하였습니다.

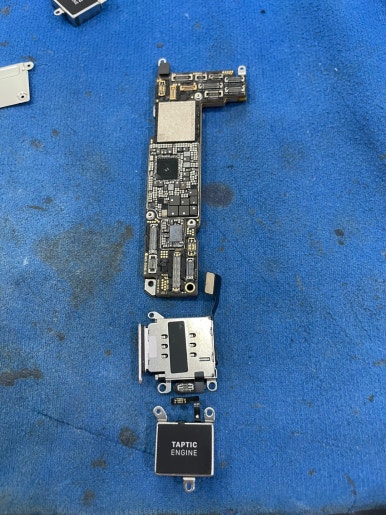

그렇다면 두 번째 확인할 것은 진동모터와 메인보드가 연결되는 부위를 체크해 봅니다.
모델마다 연결 부위는 다릅니다.
진동모터는 충전단자에 연결되는 경우도 있고, 메인보드에 다이렉트로 접지되는 경우도 있습니다.

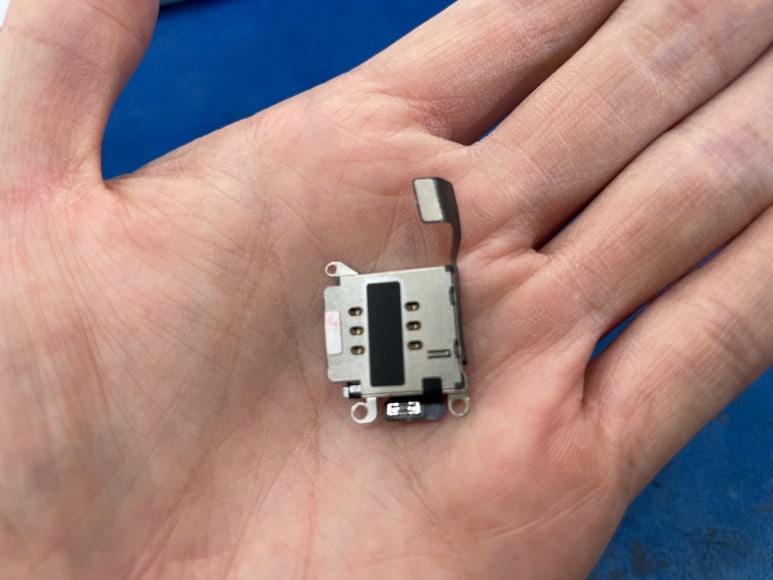

또한 아이폰13처럼 유심트레이를 거쳐 연결되는 사례도 있습니다.

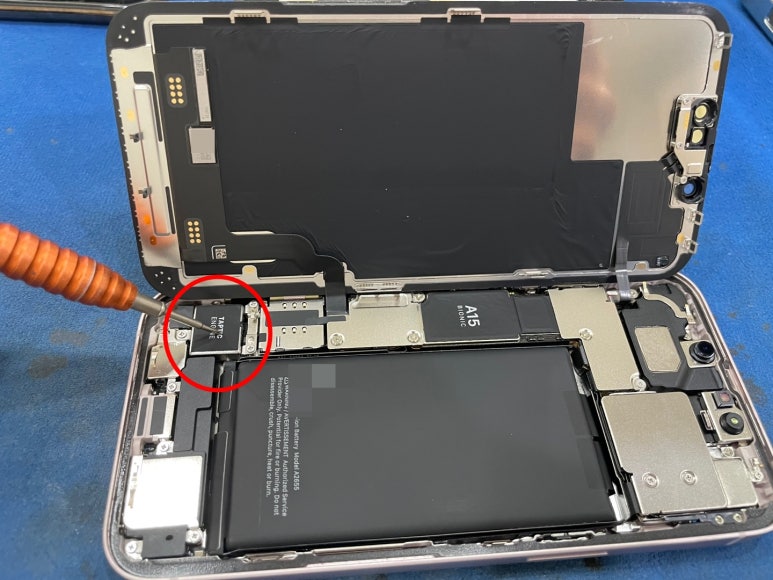

위 사진중 오른쪽 이미지를 보면 유심트레이 아래쪽에 모터를 연결하여, 위쪽 케이블에 메인보드에
결합되는 방식입니다.
아쉽게도 이 방법으로도 해결이 되지 않았습니다.
그렇다면 마지막 남은 저희 수리점의 장점인 메인보드 수리를 진행해 보도록 하겠습니다.

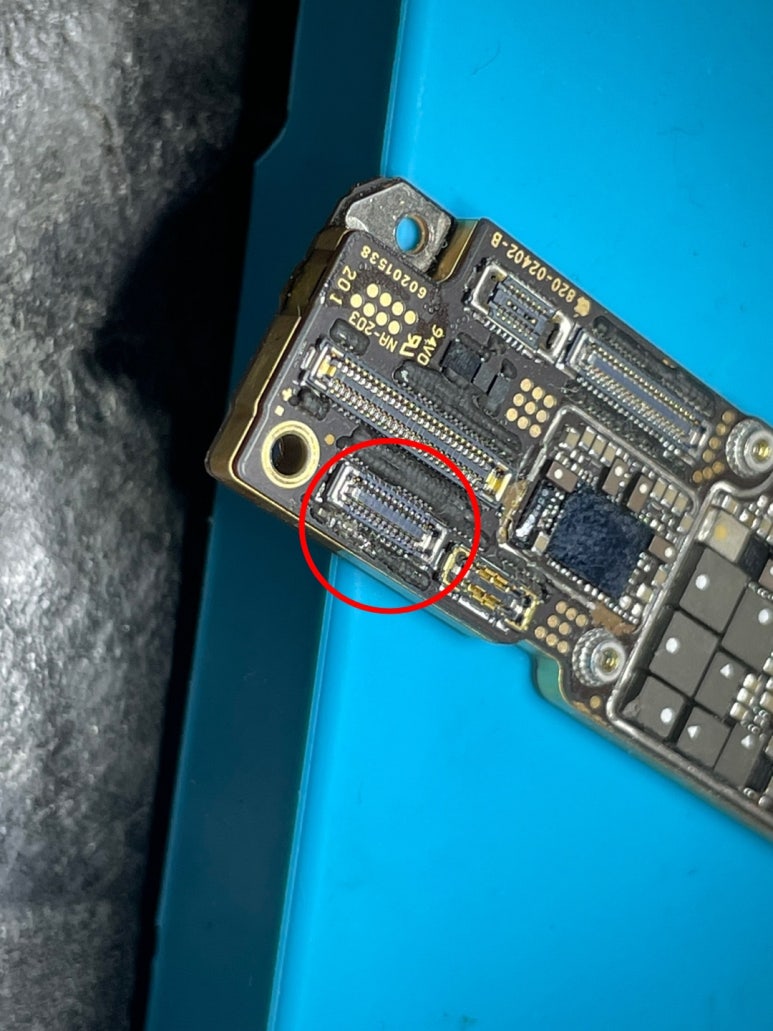

빨간색 동그라미 쳐진 부위가 진동모터와 메인보드의 중간에서 연결 해 주는 유심트레이 접지부위 입니다.

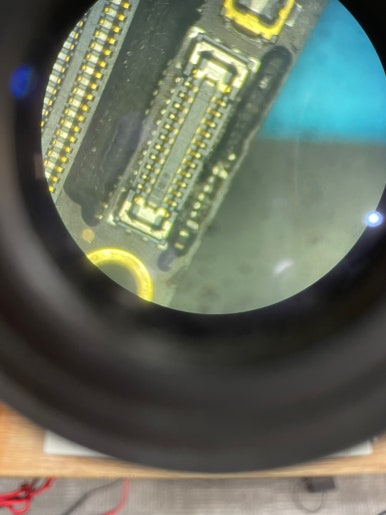

해당 위치를 수리하기 위해서는 현미경이 동원됩니다.
회로도를 통해 꼼꼼하게 체크해 봅니다.
확인 결과 진동라인의 저항에 문제가 발생한 것을 알 수 있었습니다.
메인보드 회로수리를 마무리 하고 마지막 안정적으로 전압체크를 해줍니다.
이 부분은 전원켜지고 아이폰 진동고장 잘 해결되었는데 왜 필요한가? 라고 가볍게 생각하고
넘어갈 수도 있는 수리파트 이지만, 조금이라도 부팅전압에 문제가 발견된다면,
사용중 다른 문제로 전이될 수도 있고 고장증상이 재발할 수도 있기 때문에 꼼꼼히 작업을 합니다.
특히나 택배로 보내오셨기 때문에 문제가 발생하면 안되겠죠?
이상 아이폰 진동고장 수리 내용의 포스팅을 마치겠습니다.
감사합니다.
