인천아이폰11액정수리,"화면에 세로줄과 검정멍!"충격과 침수가?

안녕하세요 인천아이폰수리 스티브입니다

오늘은 아이폰11액정의 화면에 세로줄무늬와 검정멍이 생기는 현상을 보이고 있는데요 처음에 전원을 켜면 보이지 않다가 서서히 진해진는 증상을 보이며 바탕화면에 따라서 변화하기도 하구요, 일부분은 검정멍으로 화면이 안보이는 장애를 보이고 있는 액정내부손상의 증상입니다

아이폰11의 액정은 LCD방식으로 OLED보다 다소 두꺼운 편인데요, 충격에 의해서 내부에 디스플레이 패널이 꺠지는 현상을 보이는 것이 원인이구요, 일체형액정을 교체해야 하는 방법으로 문제를 해결할수 있겠습니다

아이폰11 액정손상

증상과 교체과정

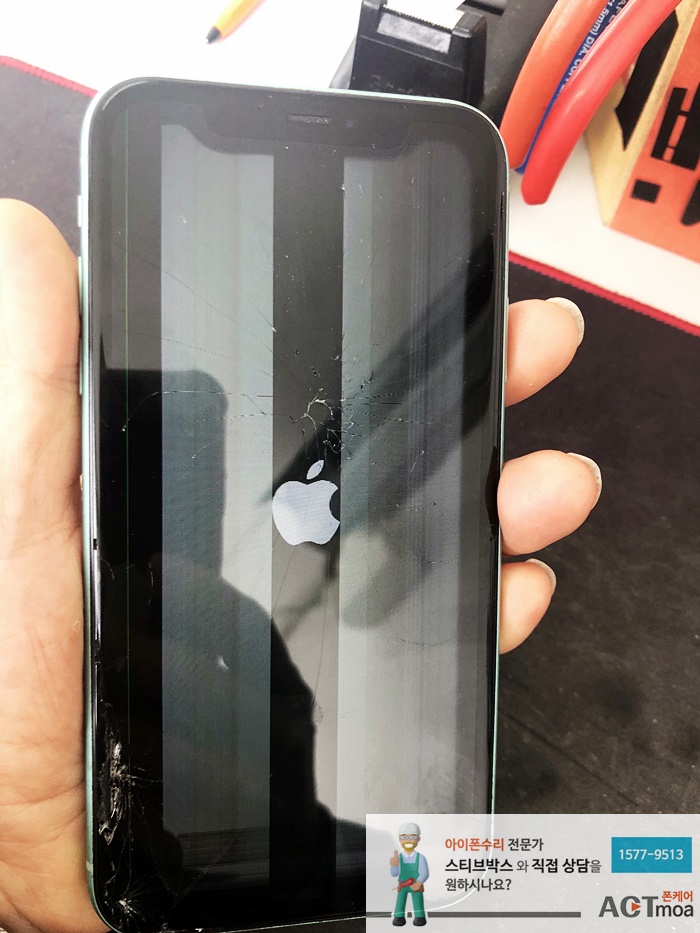

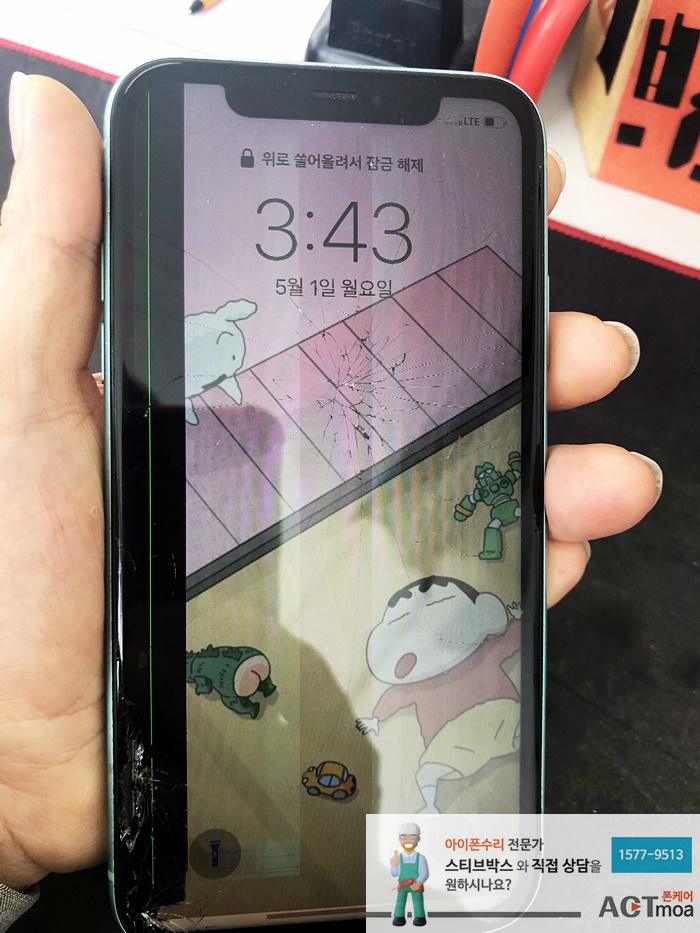

액정줄무늬현상

충격에 의한 액정내부

손상으로 생기는

전형적인 증상들

아이폰액정의 단순유리만 파손이 된경우라면 화면에는 부팅에 문제가 없을텐데요, 내부손상으로 인해서 컬러필터가 손상되거나 터치라인에 문제가 발생되면서 세로줄이 생기는 현상을 보일수 있는데요, 녹색줄이 보이는 경우나 회색줄이 보이는 경우라도 원인은 동일하게 볼수 있으며 검정멍이 생기는 부분은 내부에 디스플레이 패널이 깨지면서 발생하는 보여지는 증상이라고 할 수 있습니다

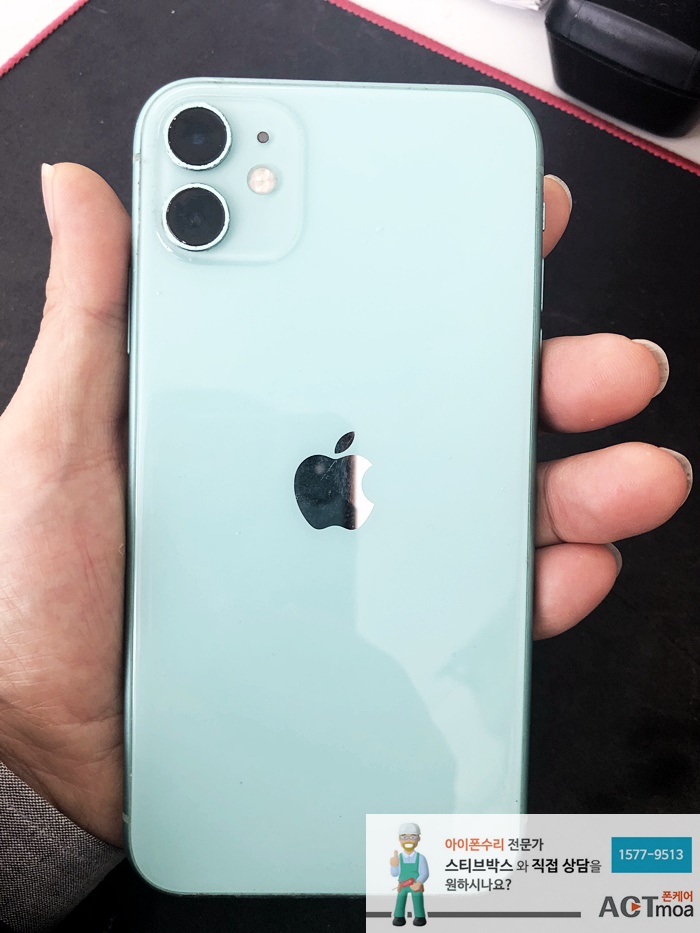

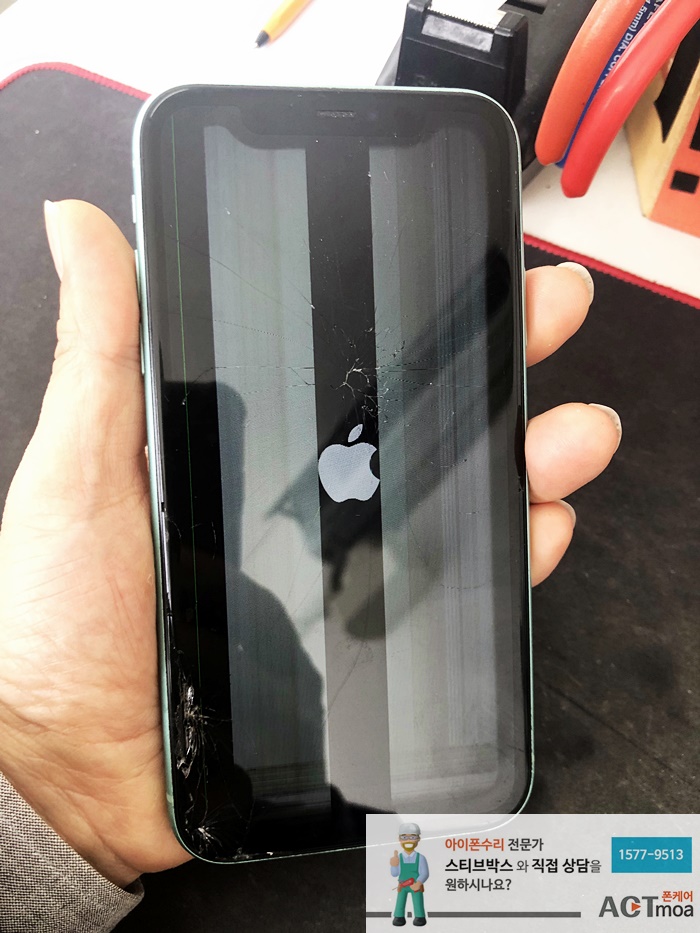

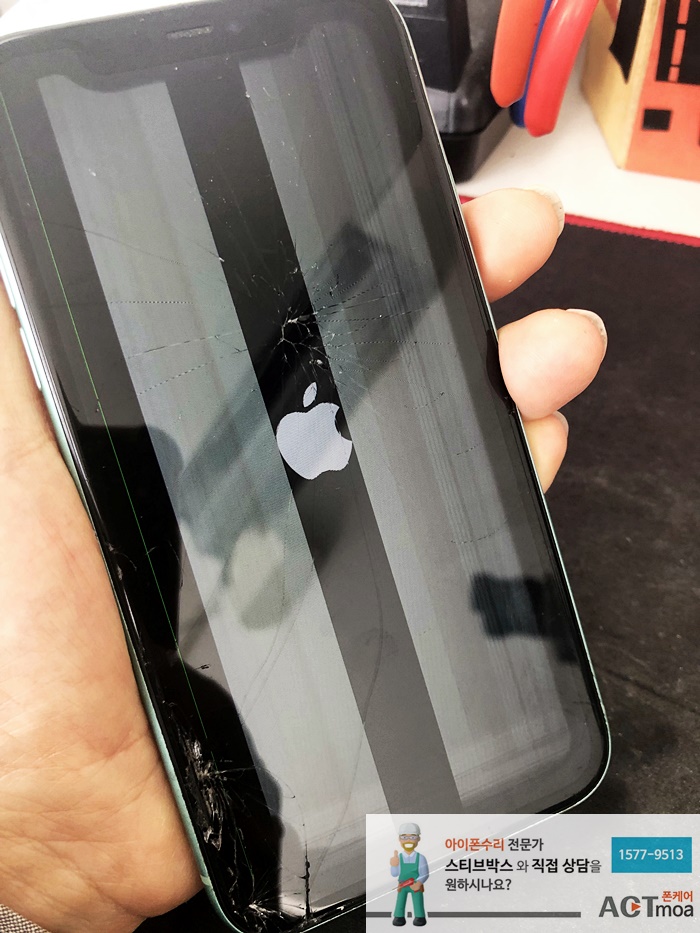

부팅된 아이폰11

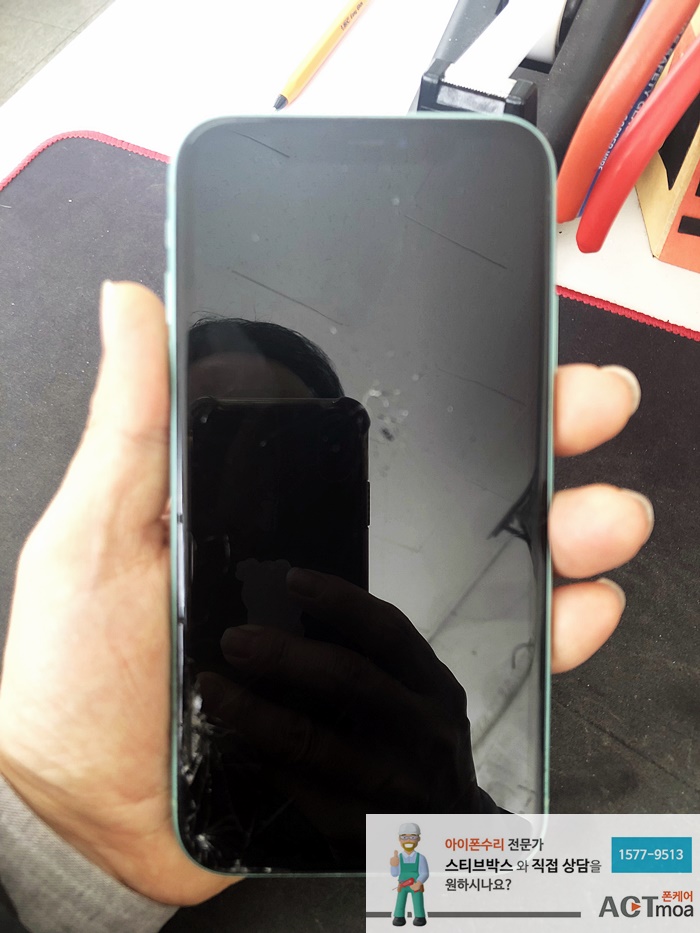

아이폰 액정은

하단충격에 취약해요

아이폰의 액정의 경우에 대부분이 하단에서 측면으로 셀들의 회로가 연결되어있어서 충격에 민감하게 반응을 하게 되는데요, 찍힘의 강도가 세거나 집중이 되는 경우에 화면장애가 발생하구요, 특히 하단코너에 충격은 매우 민감하게 내부에서 반응하므로 주의해서 사용해야하며 하단충격시 세로줄이나 검정멍의 얼룩현상을 보이는 것이 특징이라고 할수 있겠습니다

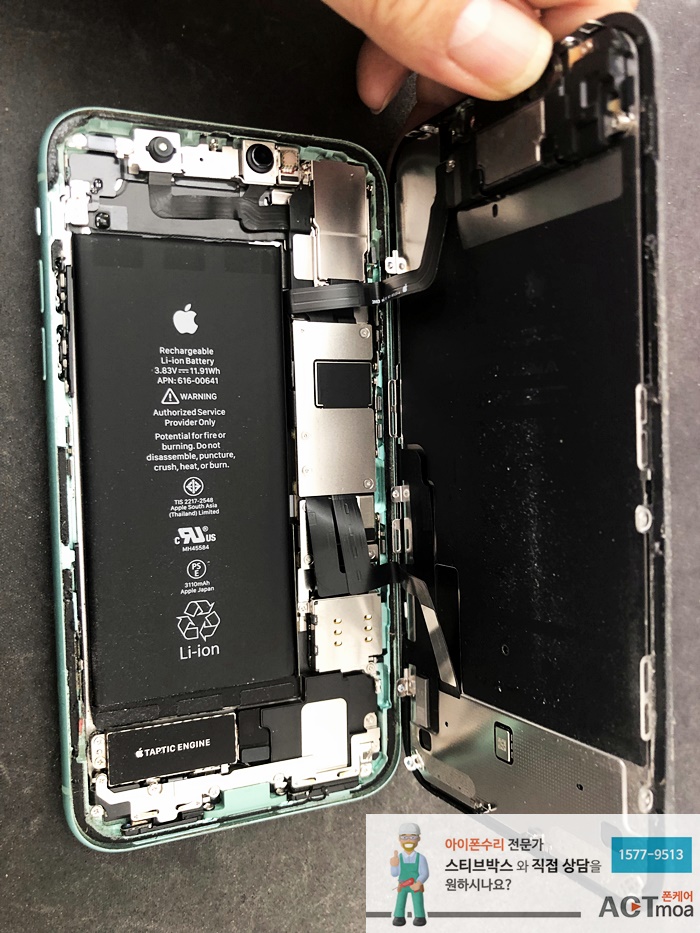

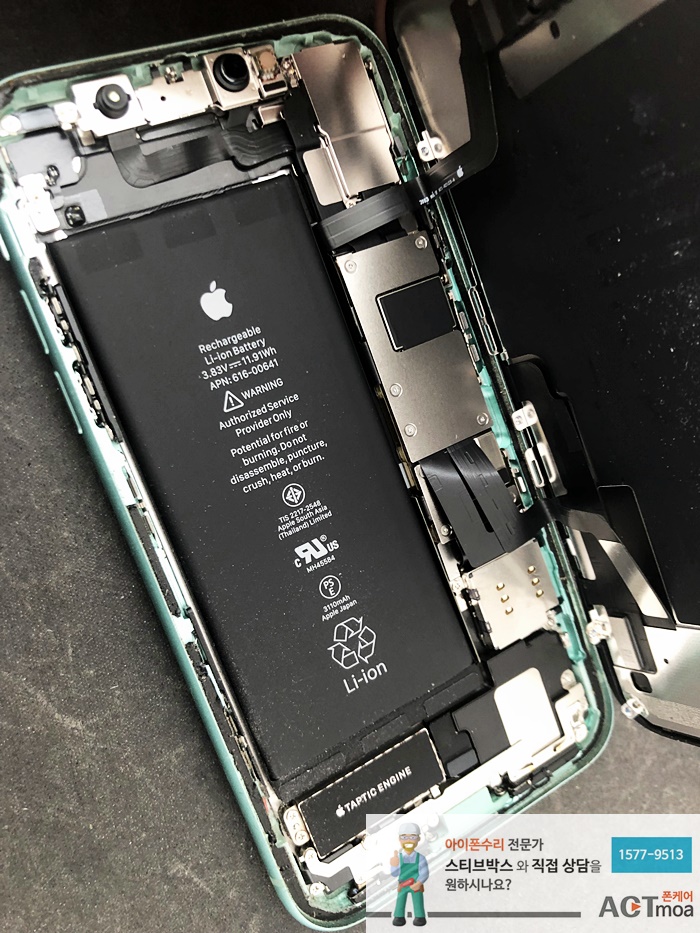

액정교체를 위한 분해

아이폰11액정 분해시

금속커버를 제거하기

아이폰11의 경우 다른 기종과는 다르게 내부에 액정과 센서케이블이 연결되는 구조이고 배터리의 전원을 해제하려면 커버를 제거해야 하지만 케이블에 가려져 있는 상태이므로 쇼트가 나지않도록 주의해서 작업을 하거나 배터리를 방전한후에 작업하는 것이 보다 안전한 구조이고 자가수리의 경우라면 커버를 제거하는 과정에서 센서케이블이 단선되지 않도록 주의해야 합니다

아이폰11액정교체

이것만 조심하세요!

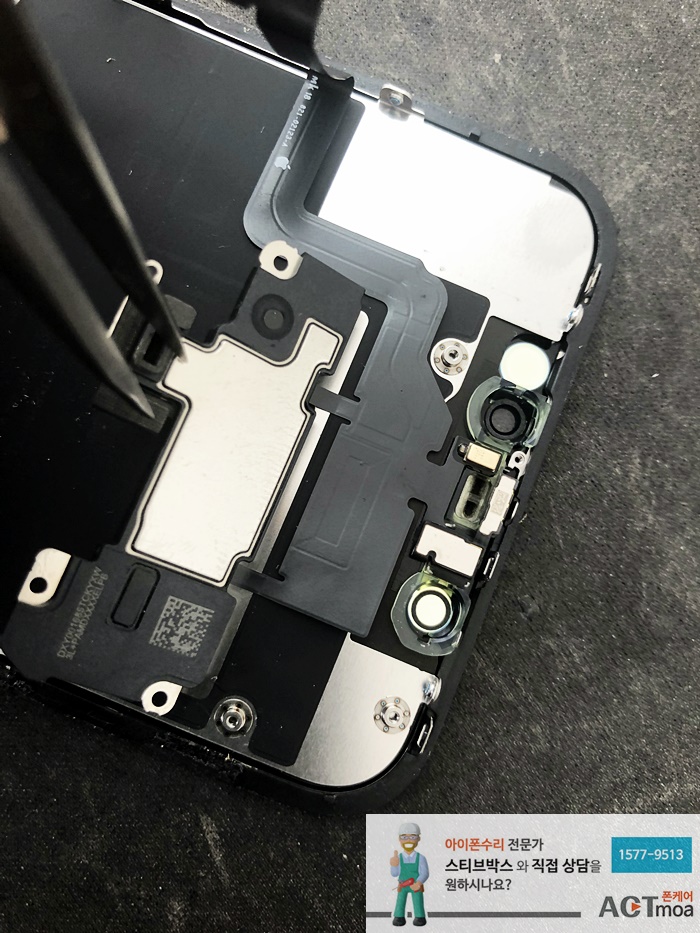

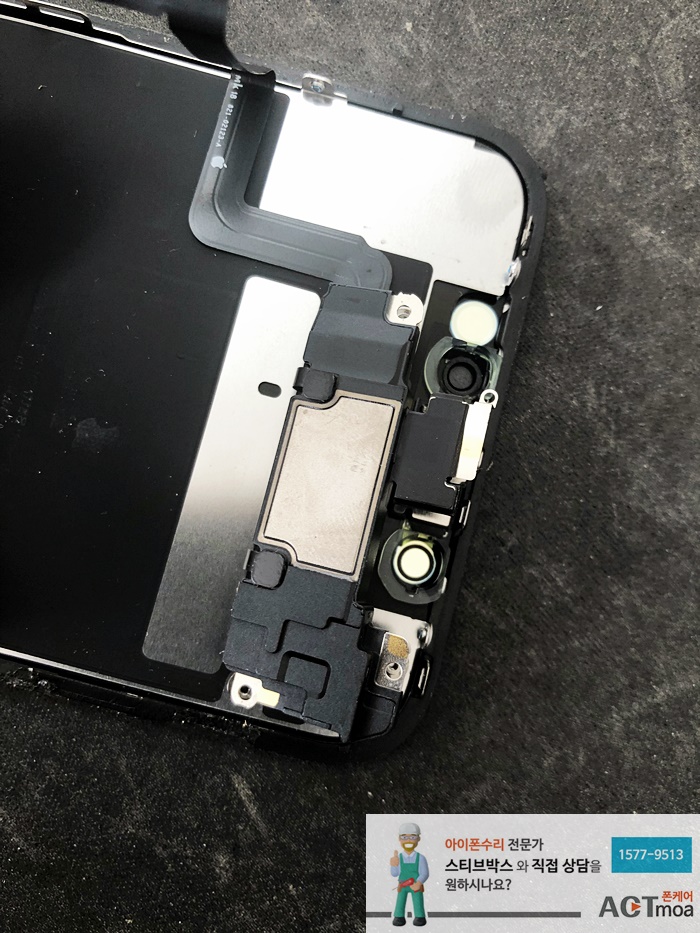

센서케이블 분해중

센서스피커 케이블

분해시 신중하게!

아이폰11의 액정을 교체하면 화면장애가 해결이 되는 것으로 보이는 상태인데요, 파손액정을 본체에서 분리한후에 액정 내부에 있는 센서스피커 케이블을 액정에서 분리하여 신품으로 옮겨주어야 하지만, 센서와 스피커가 매우 얇은 플렉스 케이블에 연결이 되어있고 나사로 조립이 되어있으므로 이를 주의하여 스피커를 개방하고 접착고정된 센서를 잘 파손되지 않도록 분리해야 합니다

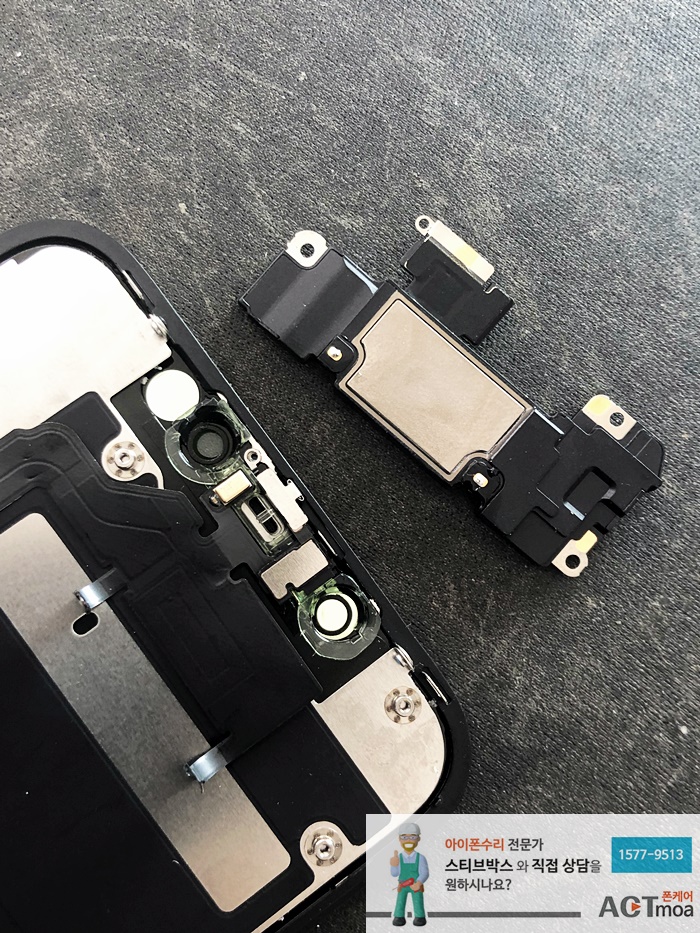

스피커 분리상태

부분침수로 인한

스피커교체하기

아이폰11의 액정장애 문제이외에 또하나의 문제는 부분침수로 인하여 일반통화시 소리가 안들리는 문제가 있었는데요, 진단결과 스피커에 문제가 확인되어 교체를 해야하지만 센서와 일체형으로 되어있는 부품을 개조하여 페이스아이디에 문제가 없도록 해야하는 것이 중요하구요, 연성케이블인 FPCB에 손상이 없도록 작업하는 스킬이 필요한 과정이며 케이블 전체를 교체시엔 안면인식이 안될수 있겠습니다

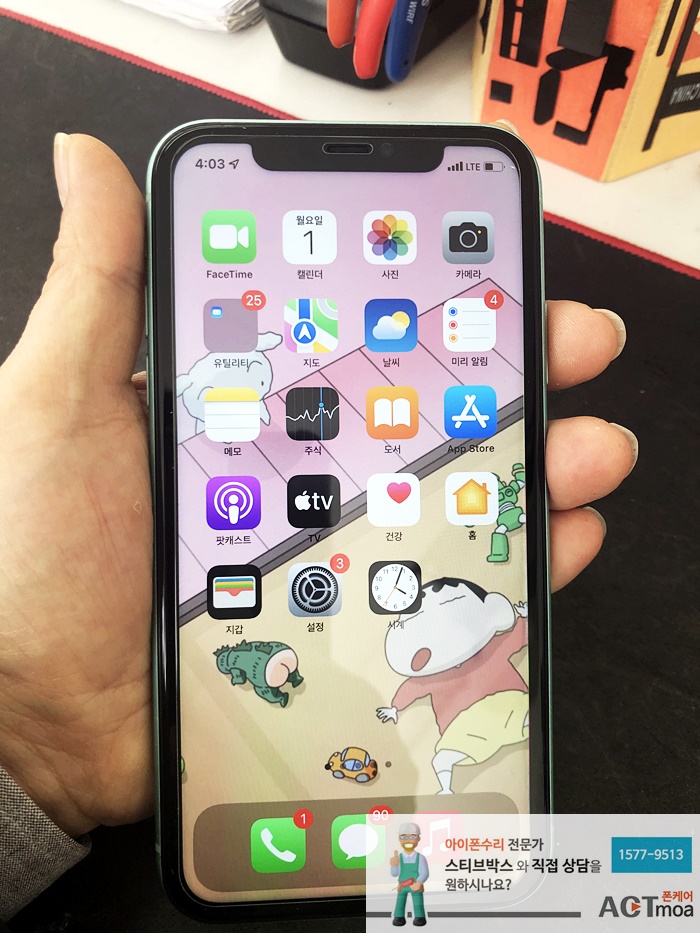

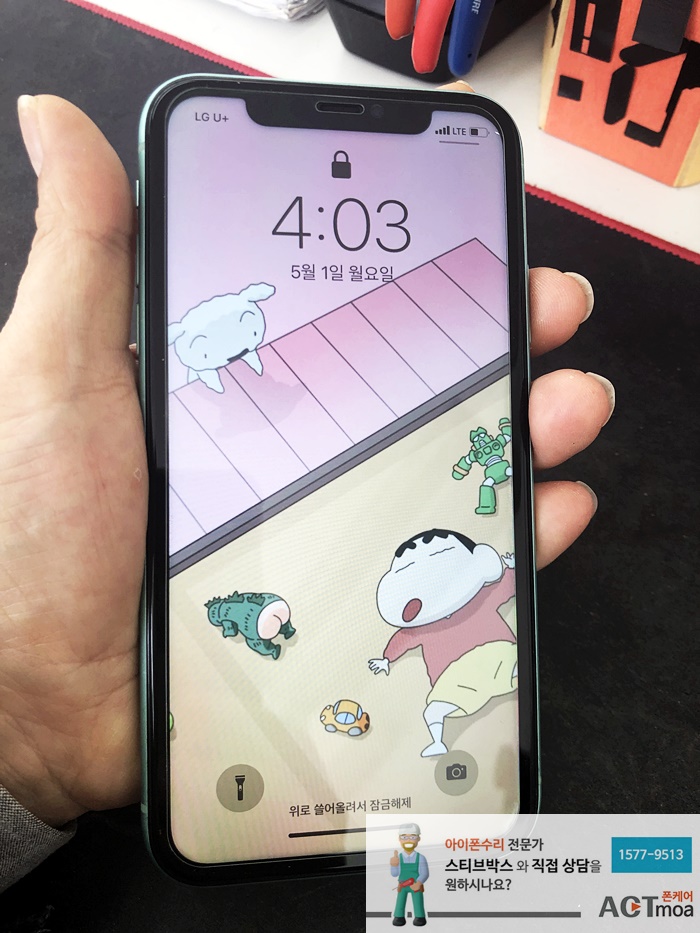

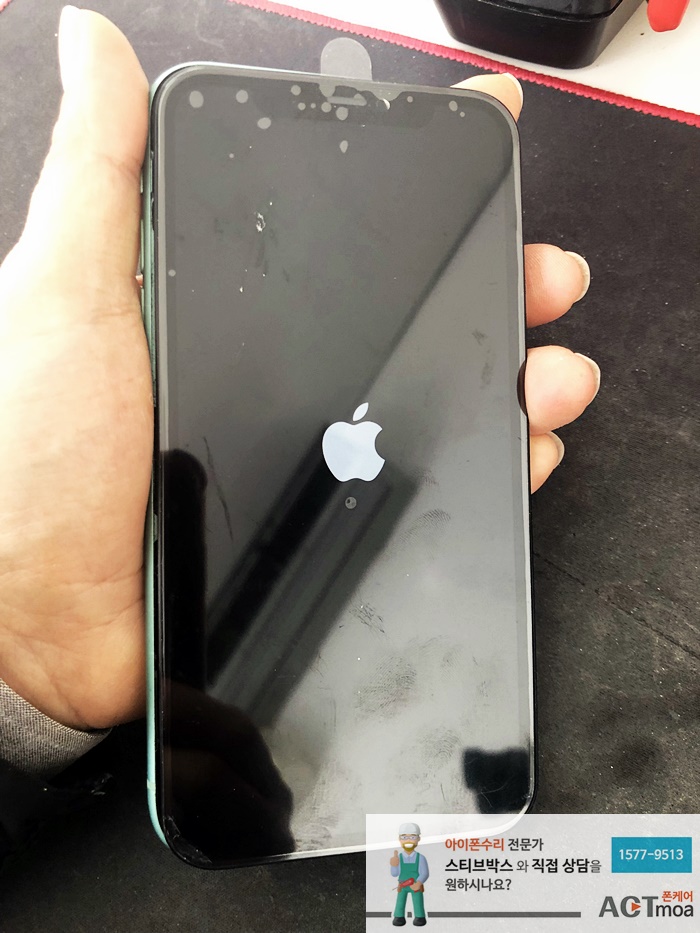

부팅확인중

신품액정으로

부팅확인하기

아이폰11의 내부에 문제를 전부 확인한후에 크리닝을 하고, 교체될 신품액정을 본체에 가조립하여 부팅에 다른 문제가 없는지 확인한후에 본체에 조립하는 작업을 해야하는데요, 화면이 정상부팅이 된후에는 터치의 작동이 잘 되는지도 검사하고 통화상태를 실행하여 수리된 스피커의 음질이나 음량이 정상인지를 확인후에 조립을 해야하겠습니다

충격과 침수가 동반된

아이폰은 꼼꼼하게

점검확인 해야합니다

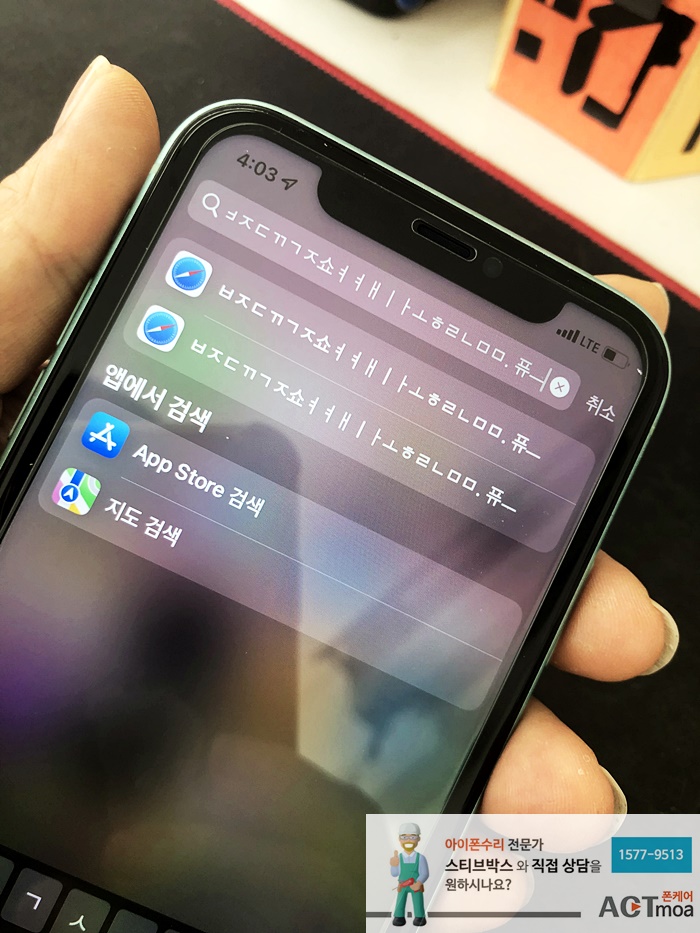

조립후 테스트과정

본체에 액정조립후

기본성능 검사하기

아이폰11의 충격과 침수가 동반되었던 문제들을 전체적으로 점검해야할 필요가 있는데요, 무엇보다 통신기능에 작동상태를 점검하고 카메라나 마이크 스피커, 와이파이등의 기능들이 잘 수행이되는지 테스트한후에 보호필름을 붙인 경우라면 다시한번 터치작동을 검사하는 것이 좋구요, 충전시에 고열이 발생하는지도 확인하여 침수나 충격으로 인한 시스템의 이상유무를 확인해야 하겠습니다

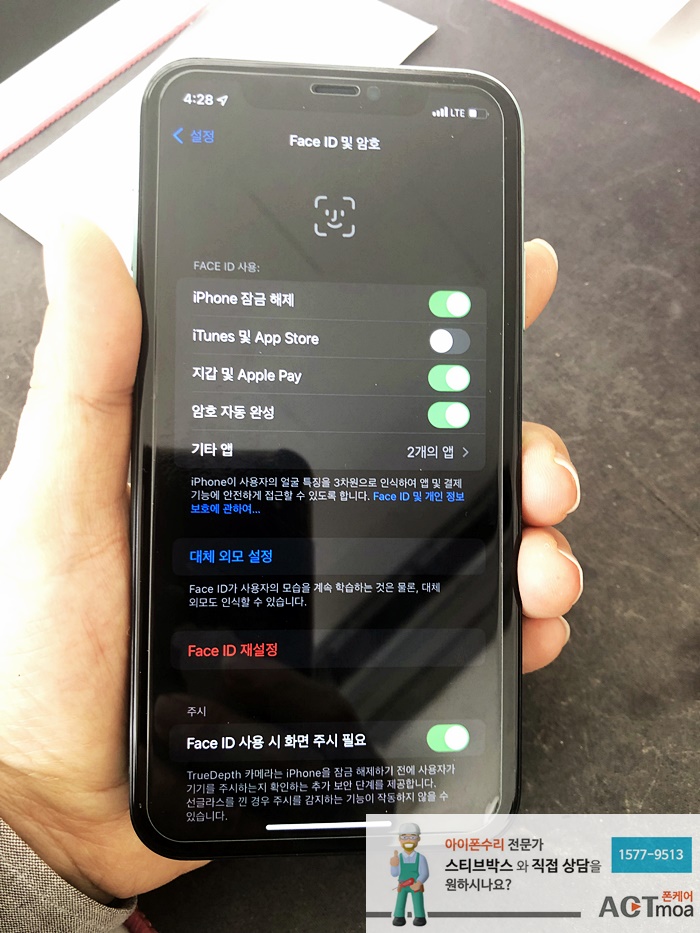

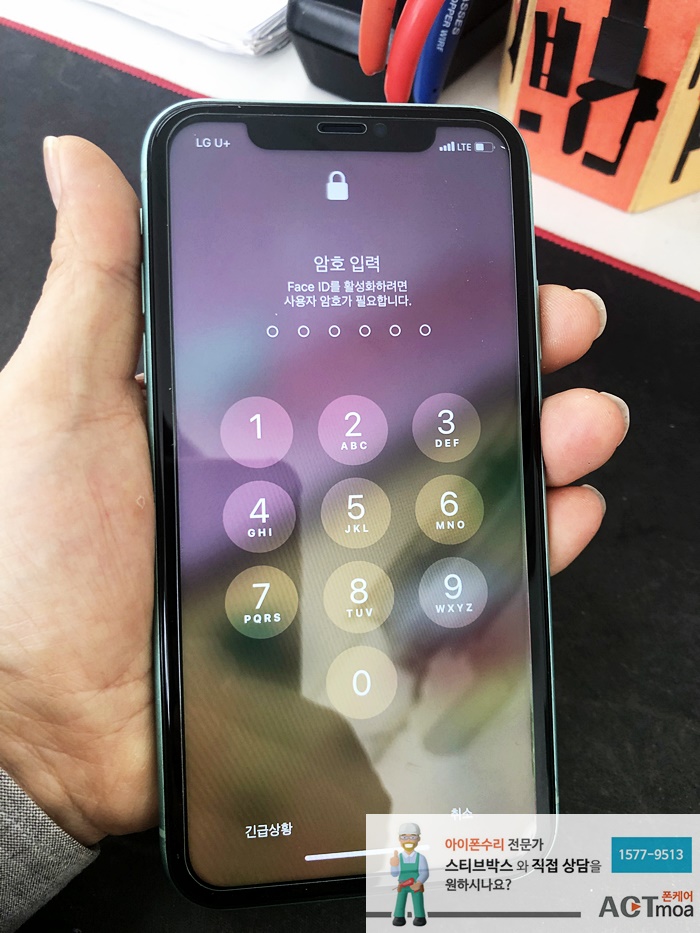

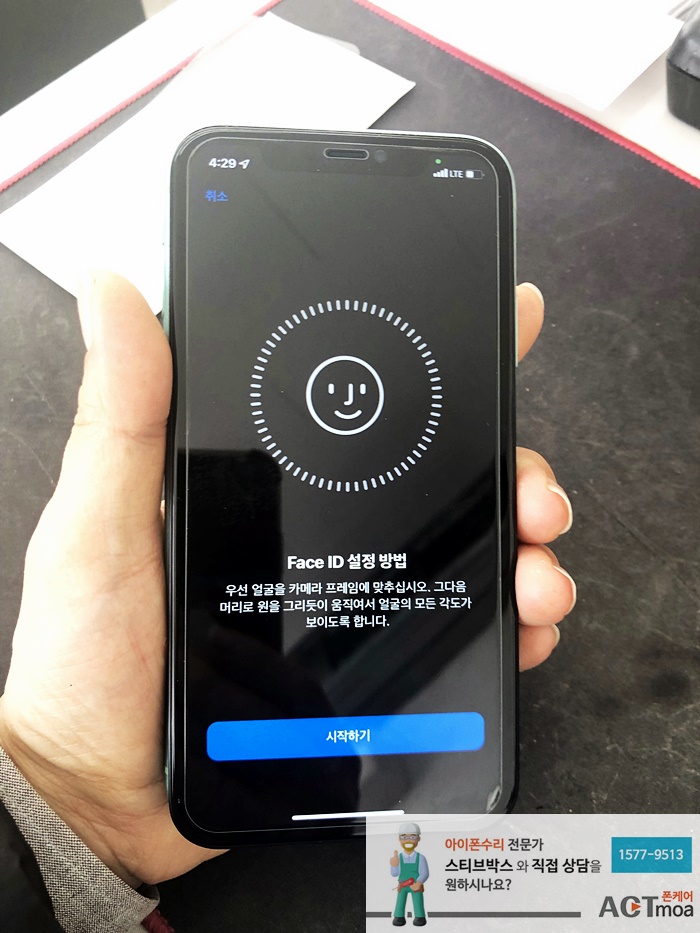

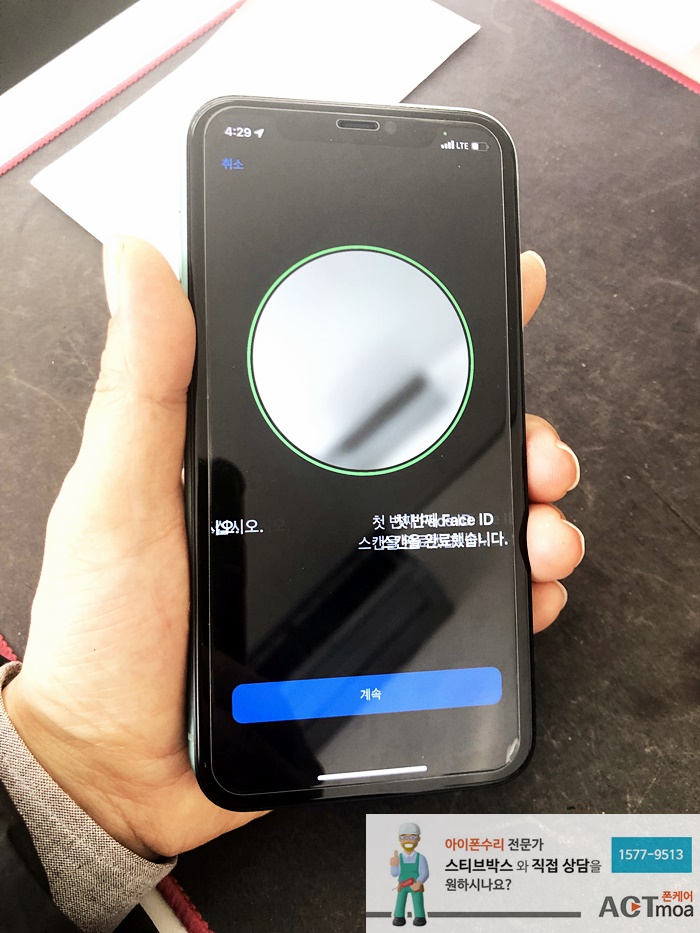

페이스아이디 검사중

센서케이블 수리한

스피커와 페이스id

앞에서 말씀드린바와 같이 아이폰11의 센서스피커 케이블을 교체하면 페이스아이디에 문제가 발생할수 있지만, 부품자체를 개조하여 유지할수 있또록 수리를 해보았는데요, 수화음의 작동인 스피커는 문제가 해결이 되었지만 조립후에 안면인식의 센서가 잘 작동하는지 확인하는 것이 중요하고 편의기능이긴 하지만 많이 사용하는 부분이라서 원래의 기능을 유지하면서 수리하는 것을 추천드립니다

아이폰충격,침수는

전반적인 점검이 필요해요

아이폰의 충격이나 침수로 인하여 고장이 발생하는 경우라면 다양한 변수가 있을수 있으므로 특정하여 어떤 것이 원인이라고 말할순 없으나 액정화며의 장애처럼 눈에 보이는 고장의 경우는 의외로 현상은 심각하게 보이지만 부분수리로 해결이 가능한 경우가 많구요!

실제로 난이도가 있는 것은 통화불량이나 스피커의 센서케이블의 작업을 하는 것이 어느정도 스킬이 필요한 과정이고 메인보드에 문제나 내부에 배터리의 반응정도를 사전에 체크하여 이상유무를 파악하고 대비하는 것이 중요한데요, 단순하게 외부로 보이는 문제보다는 수리과정에서 전체적인 점검으로 안정성을 체크하는 것도 중요한 과정이라고 하겠습니다

아이폰액정파손후

지속적 사용은

침수의 원인이 됩니다

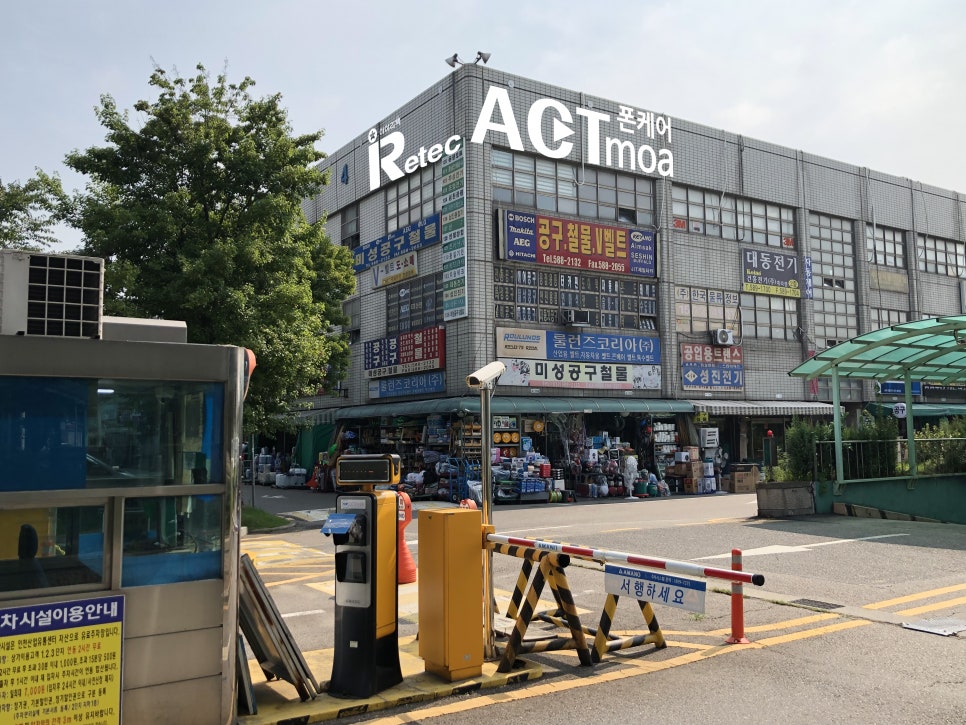

공구철물 3층 입니다
