아이폰13미니 후면깨짐 & 애플정품배터리 교체

아이폰13미니의 후면깨짐과 애플정품배터리로의 교체를 한꺼번에 했습니다

사진과 함께 소개해드리겠습니다

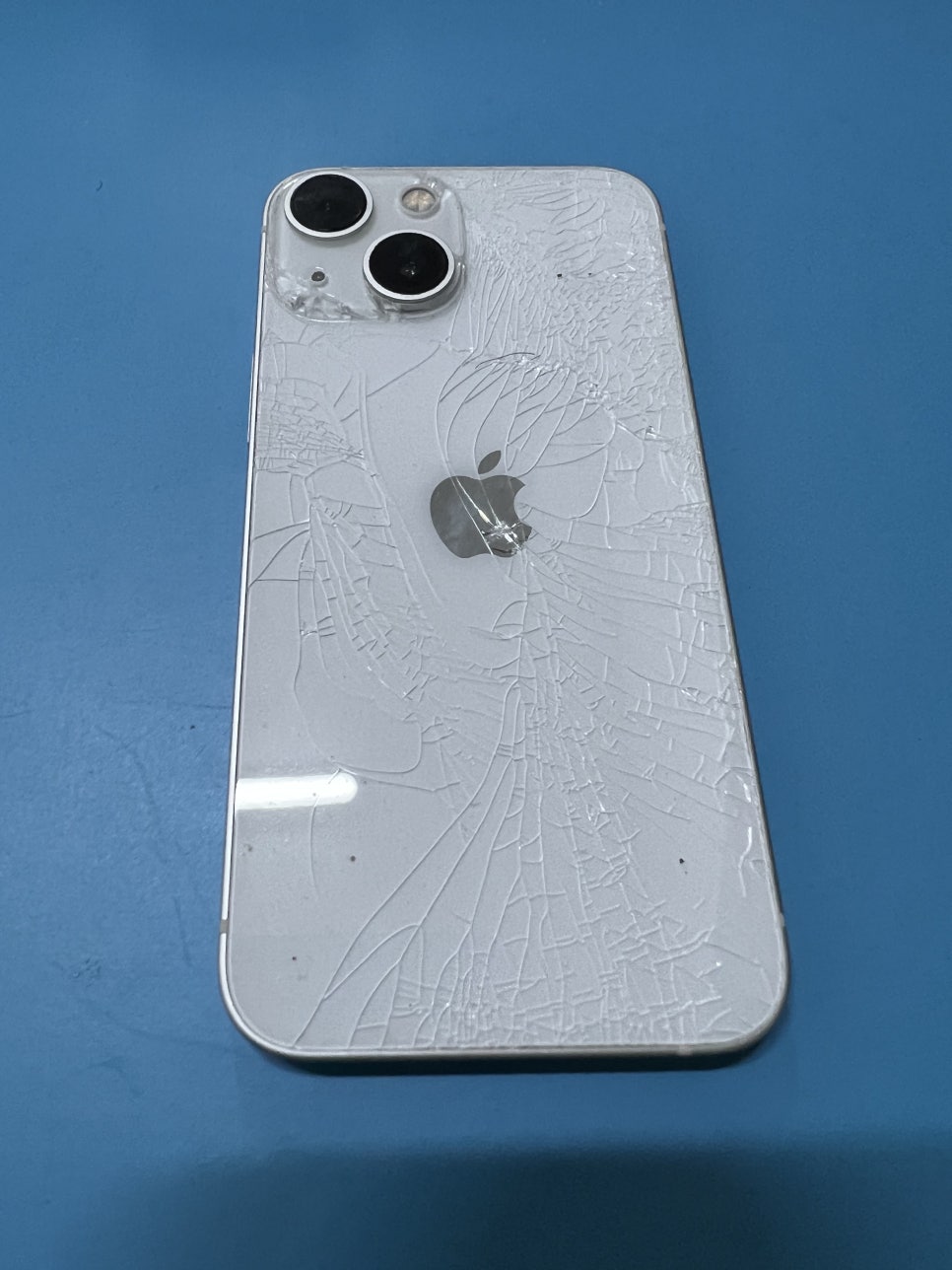

아이폰13미니 후면깨짐이 입고됐습니다

인클로져 (하우징)에는 변형이 없지만 유리가 전체적으로 많이 깨져있네요

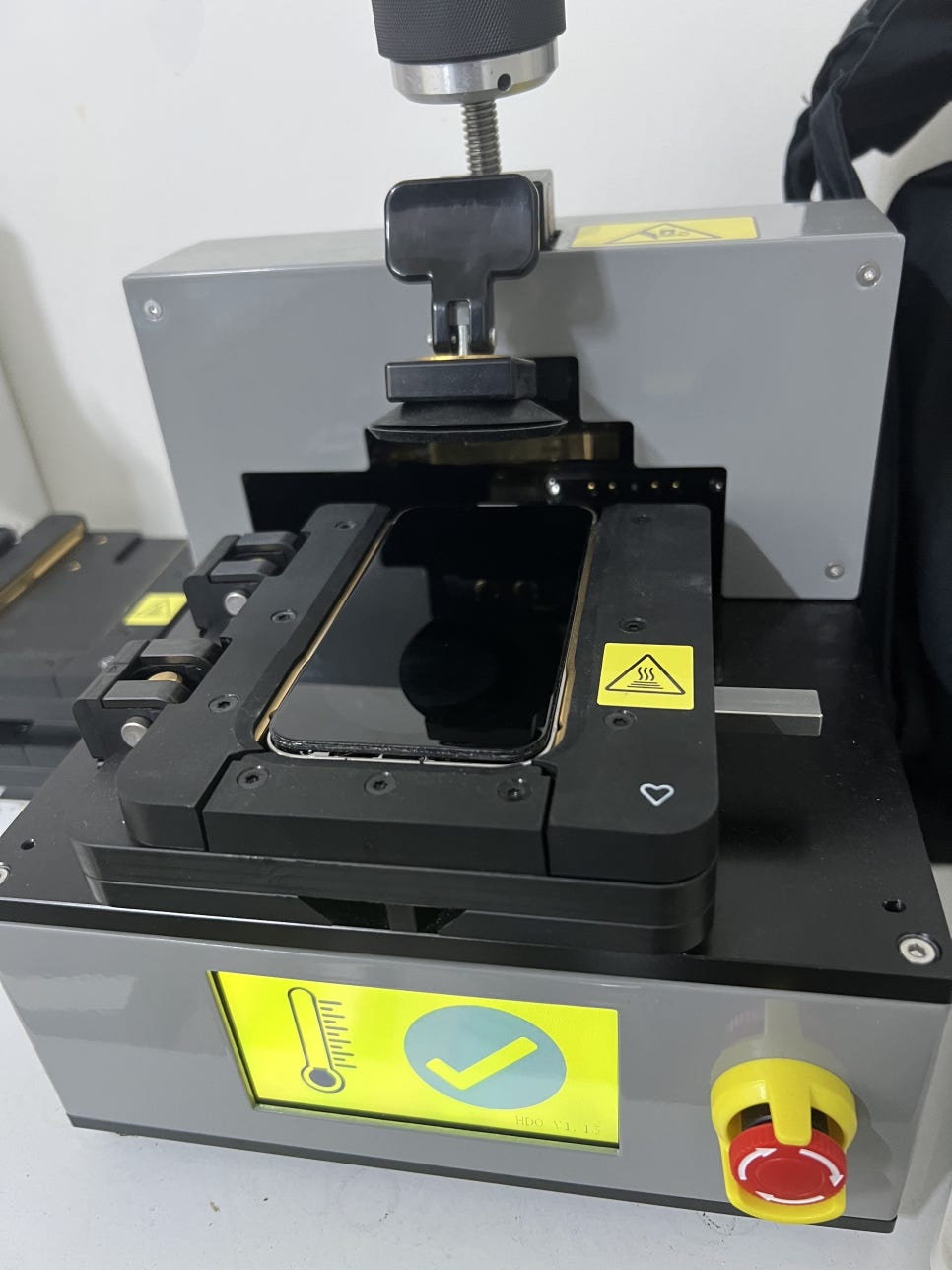

애플공식 디스플레이분리 장비입니다~

기기를 포켓에 넣고 적절한 온도로 일정시간 가열 후에 분리까지 도와주는 장비입니다

애플 자가수리 지원품에도 있는 장비로 기기를 안전하게 열 수 있습니다 (특정모델 제외)

*분리 전, 기기의 기능테스트를 꼼꼼하게 합니다

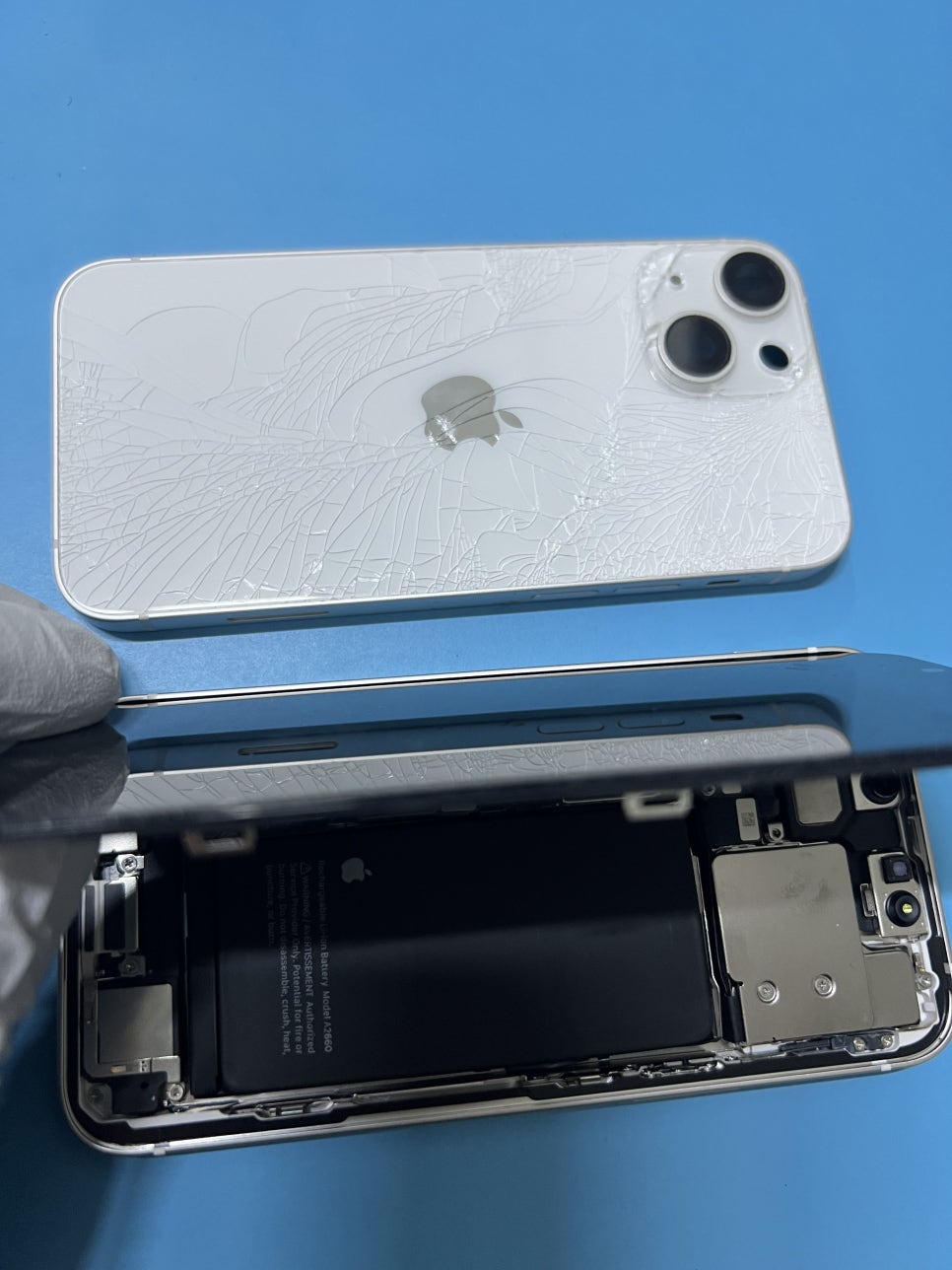

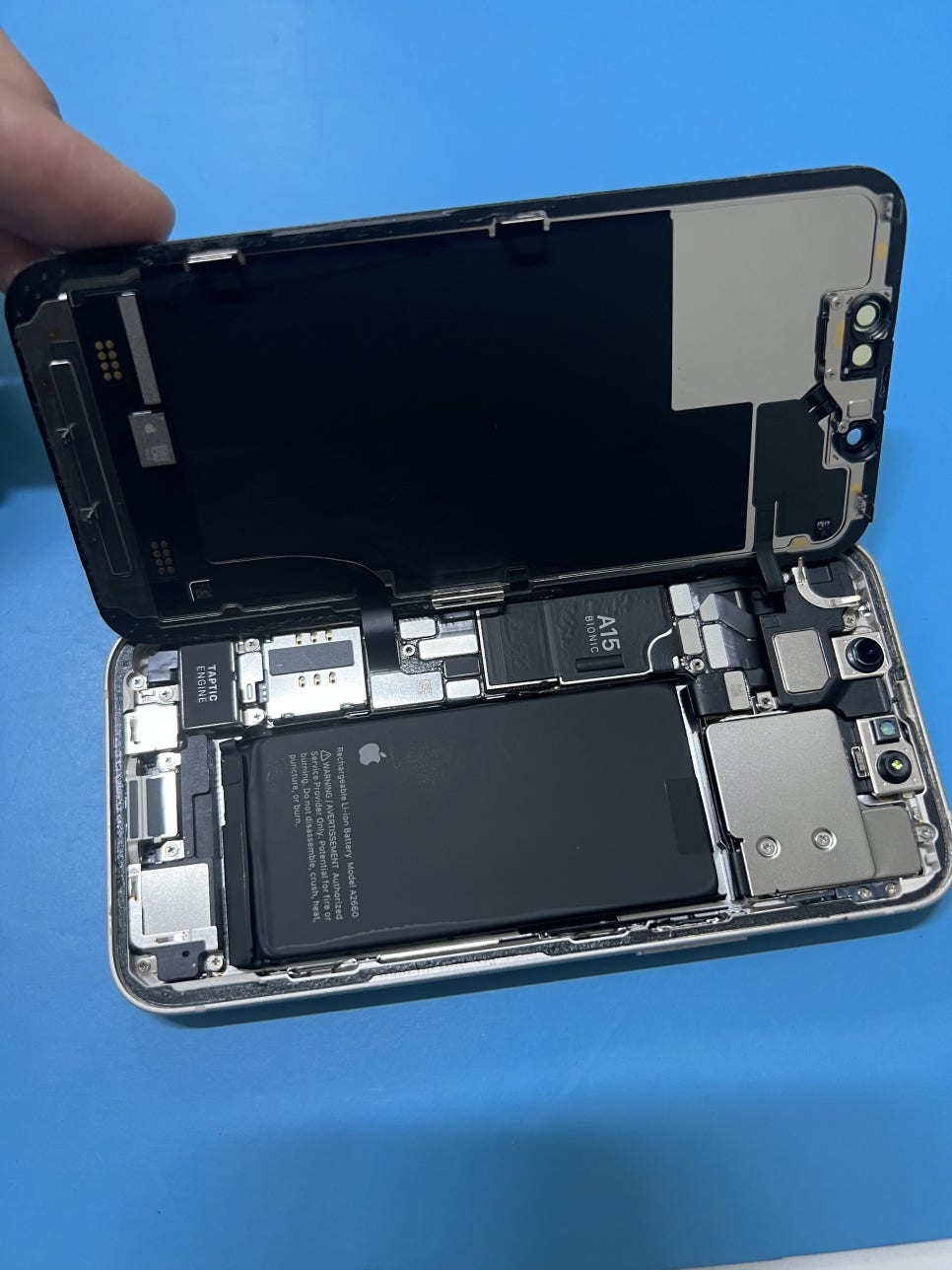

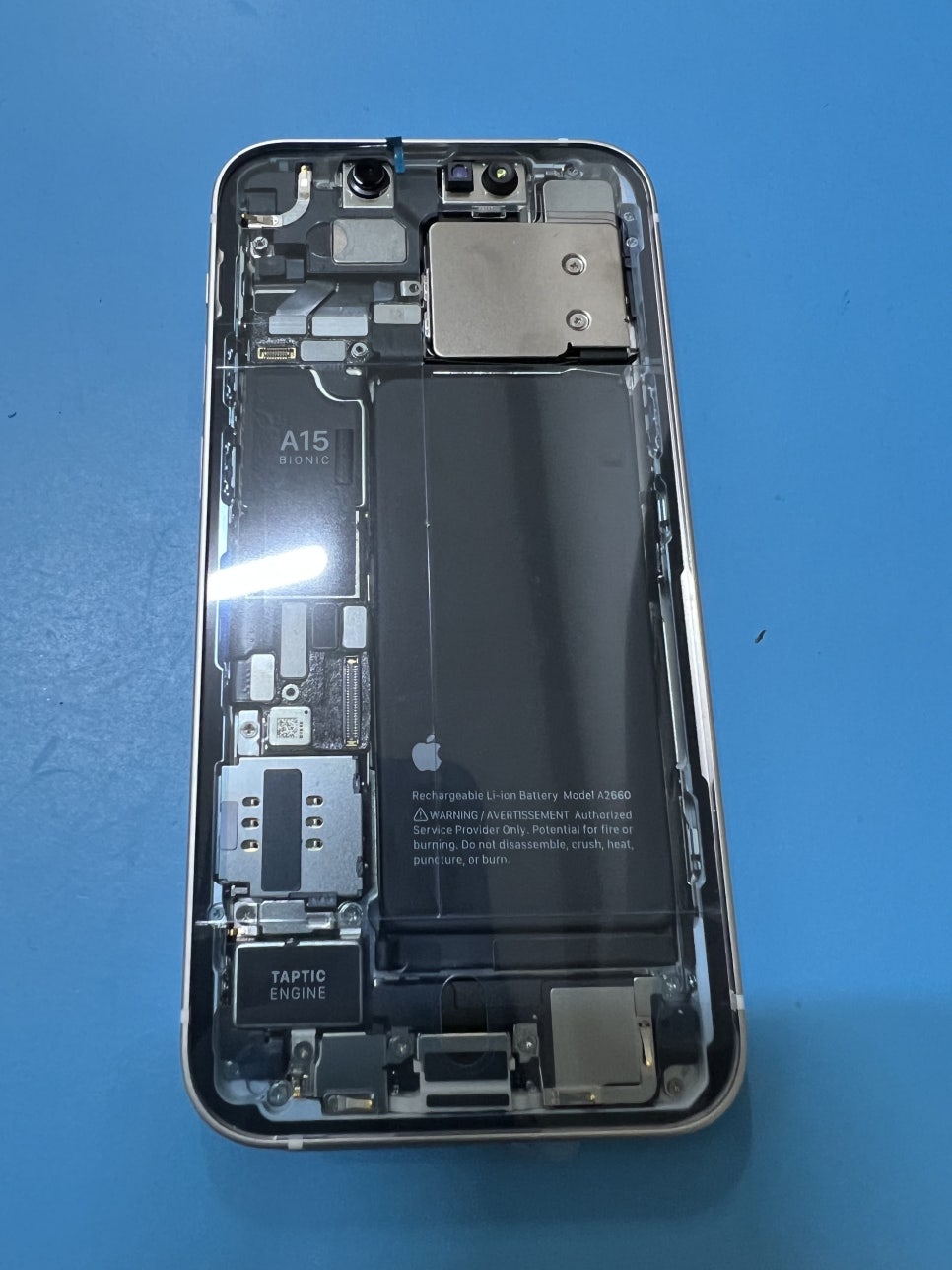

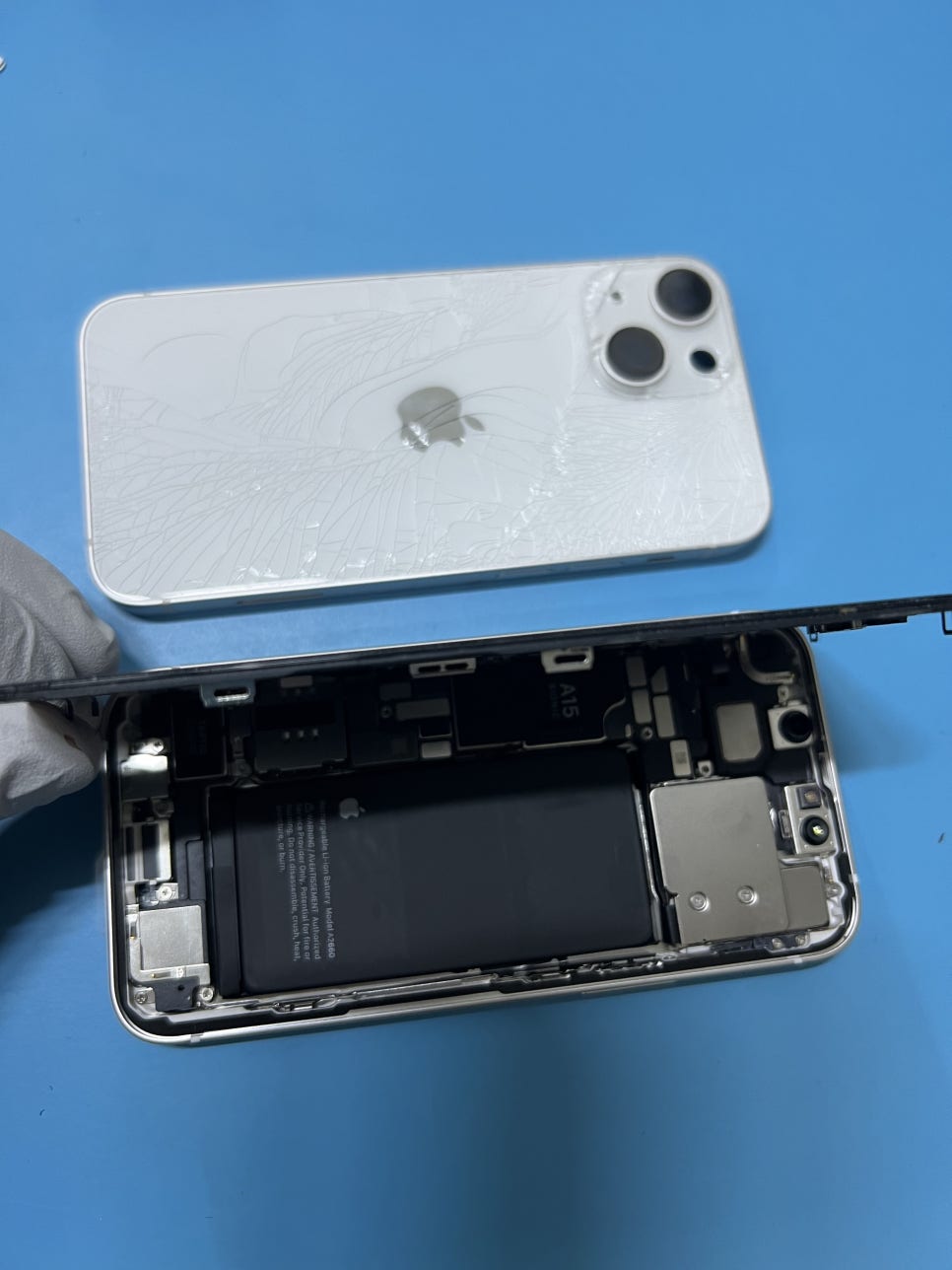

분리 직후의 내부 모습입니다

이제 내부의 모든 부품을 원래상태대로 분리해줄 시간입니다.

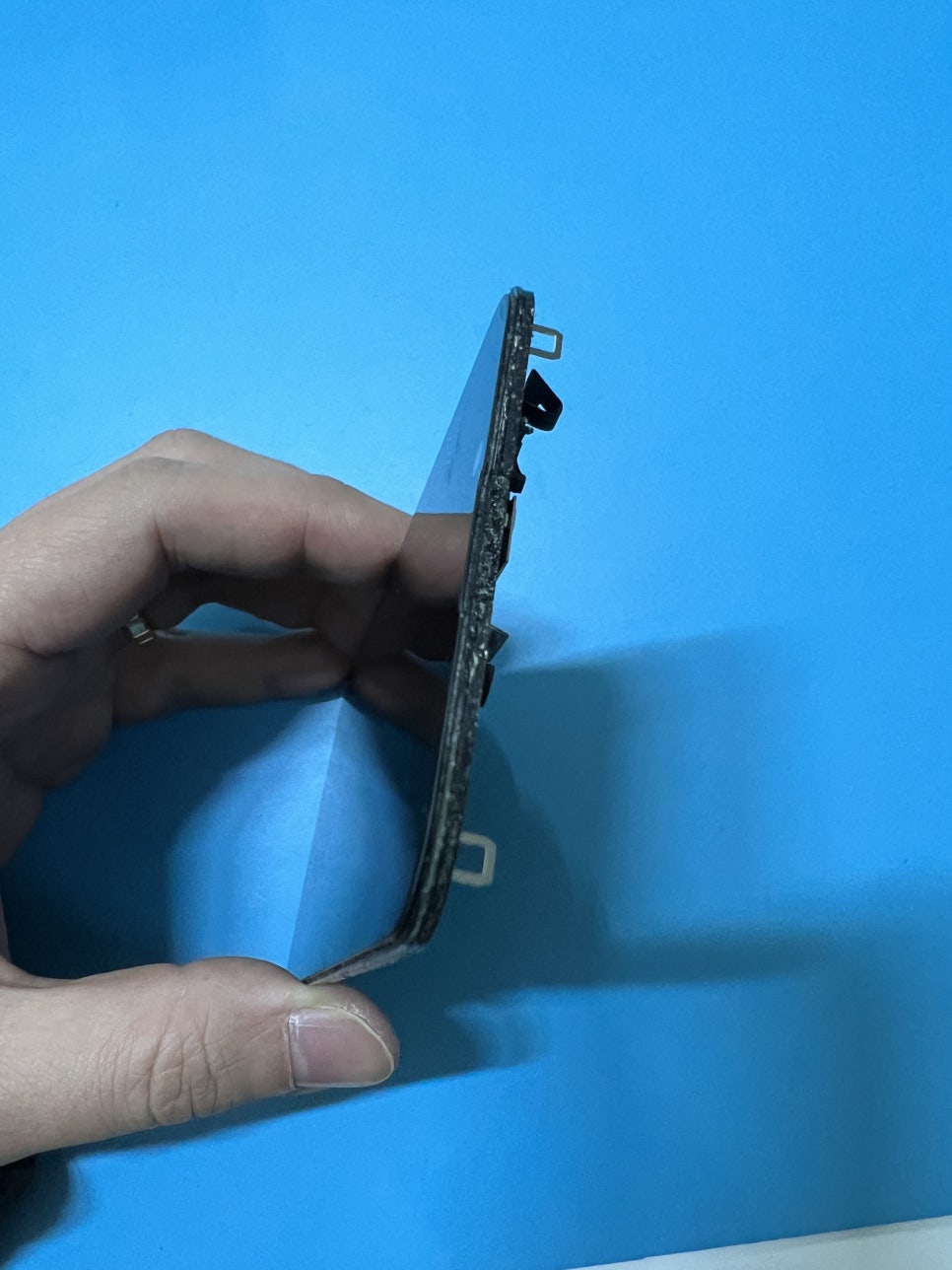

그 전에, 디스플레이에 묻어있는 이물질들을 IPA로 깨끗하게 닦아줍니다

이런부분도 수리의 한 과정입니다.

아이폰13미니의 경우 하단 라우드스피커만 탈거해주면 배터리탭을 쉽게 제거할 수 있습니다

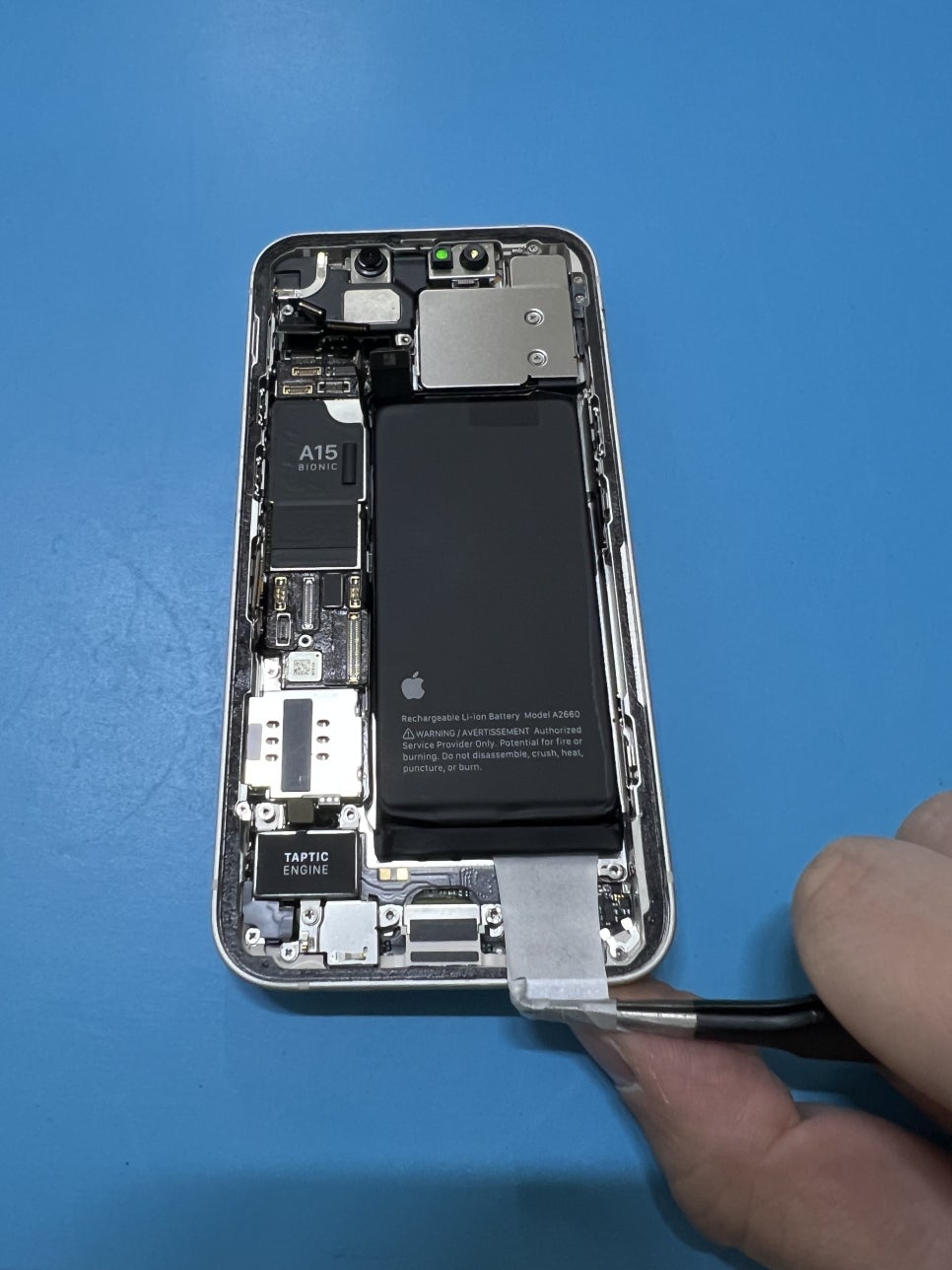

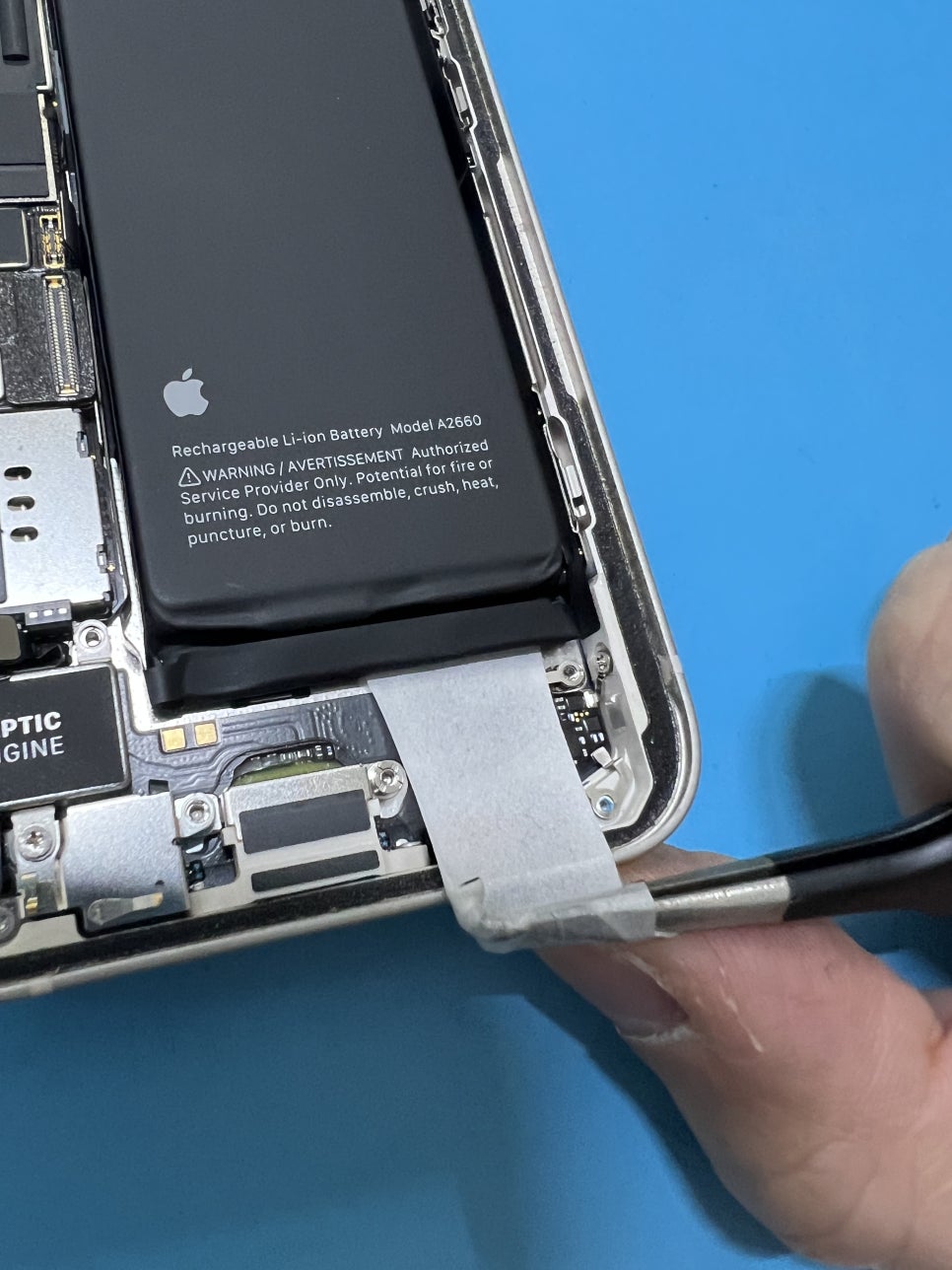

검정색 탭을 트위져나 손으로 잡고 바닥면과 최대한 평행이 되도록 잡아당기면 쉽습니다

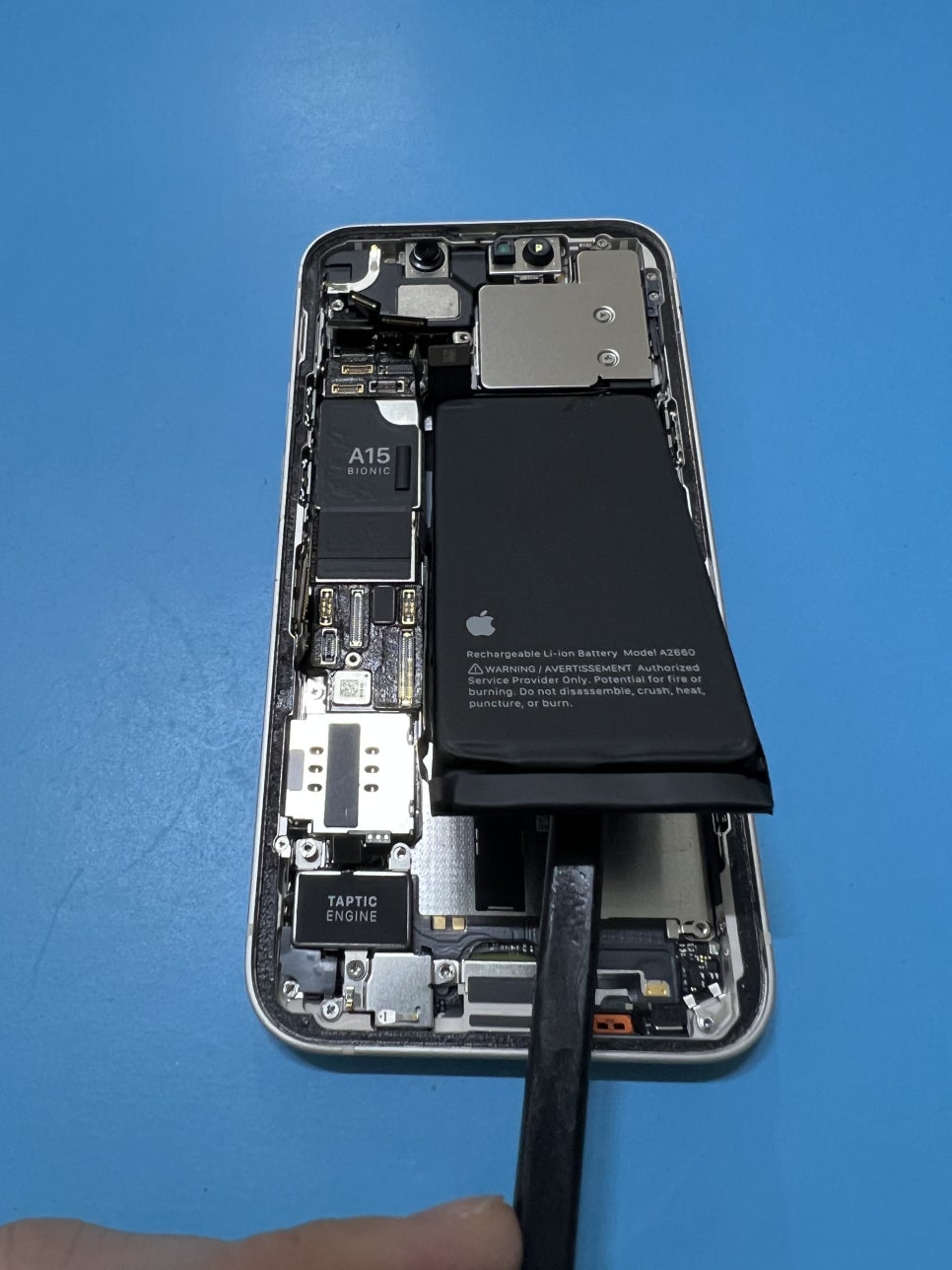

배터리탭이 제거되면 쉽게 배터리를 분리하게 됩니다

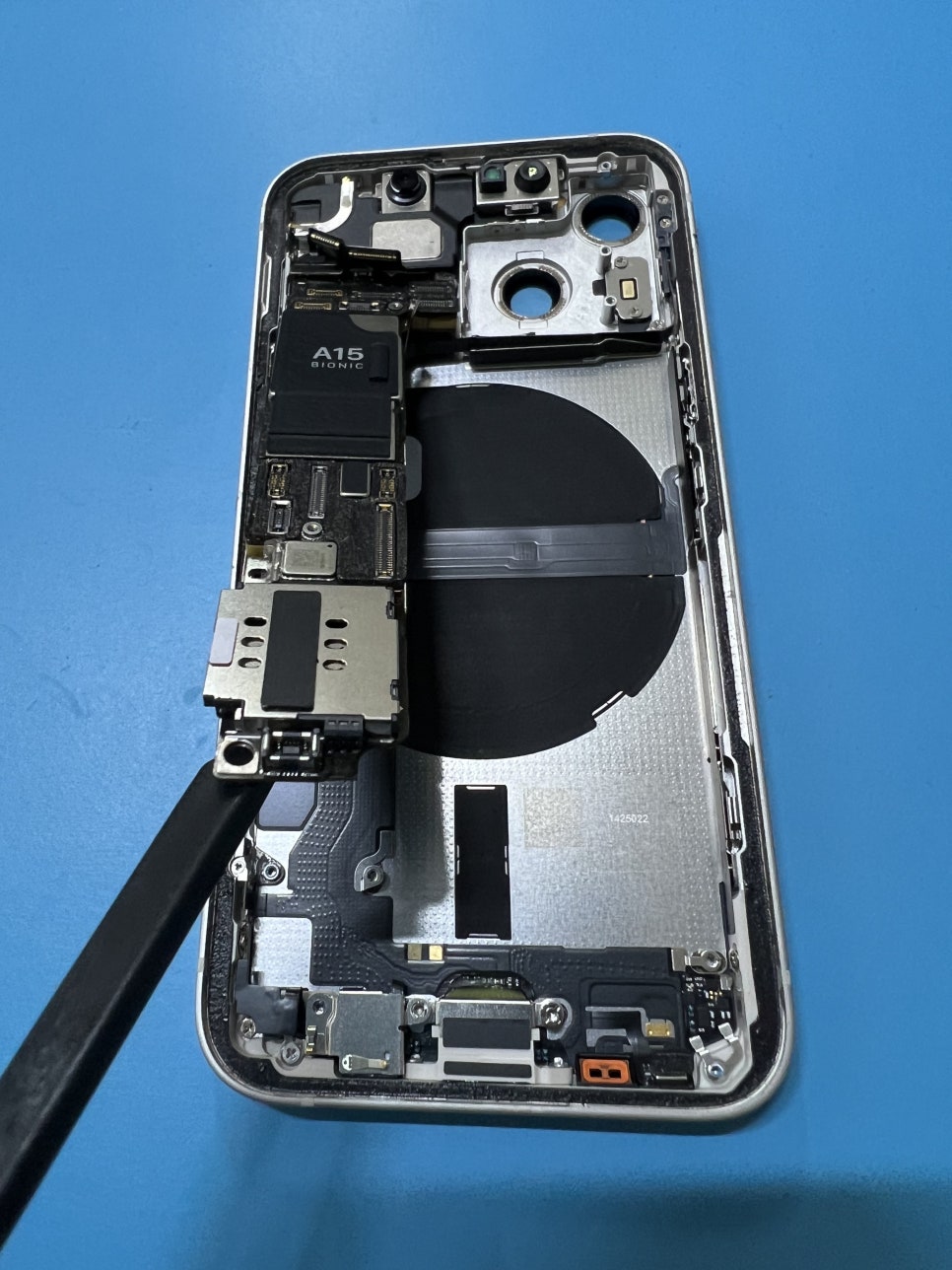

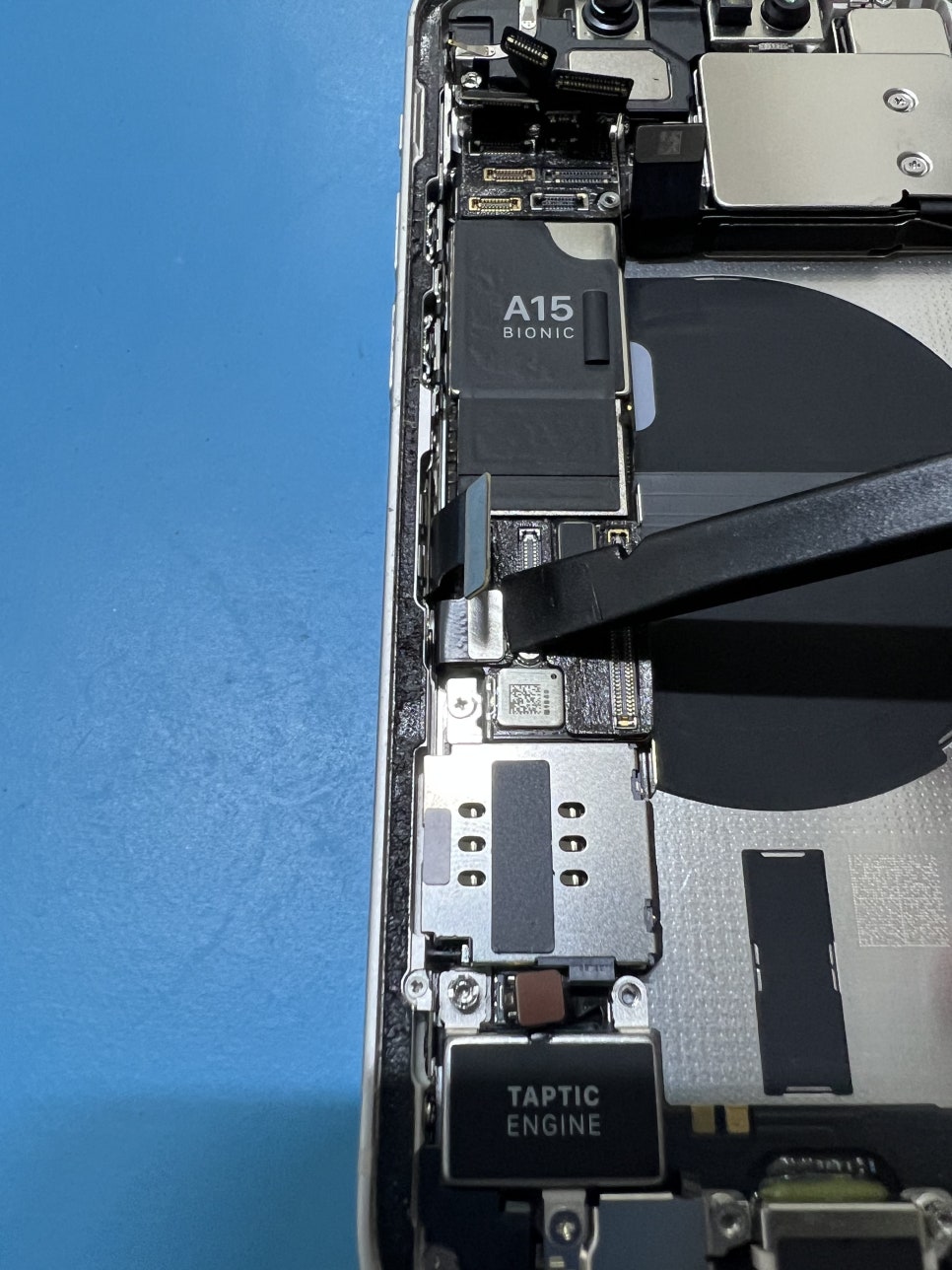

모든 커넥터는 손톱이 아닌 블랙스틱으로 해제해줍니다

손상방지, 이물질유입방지

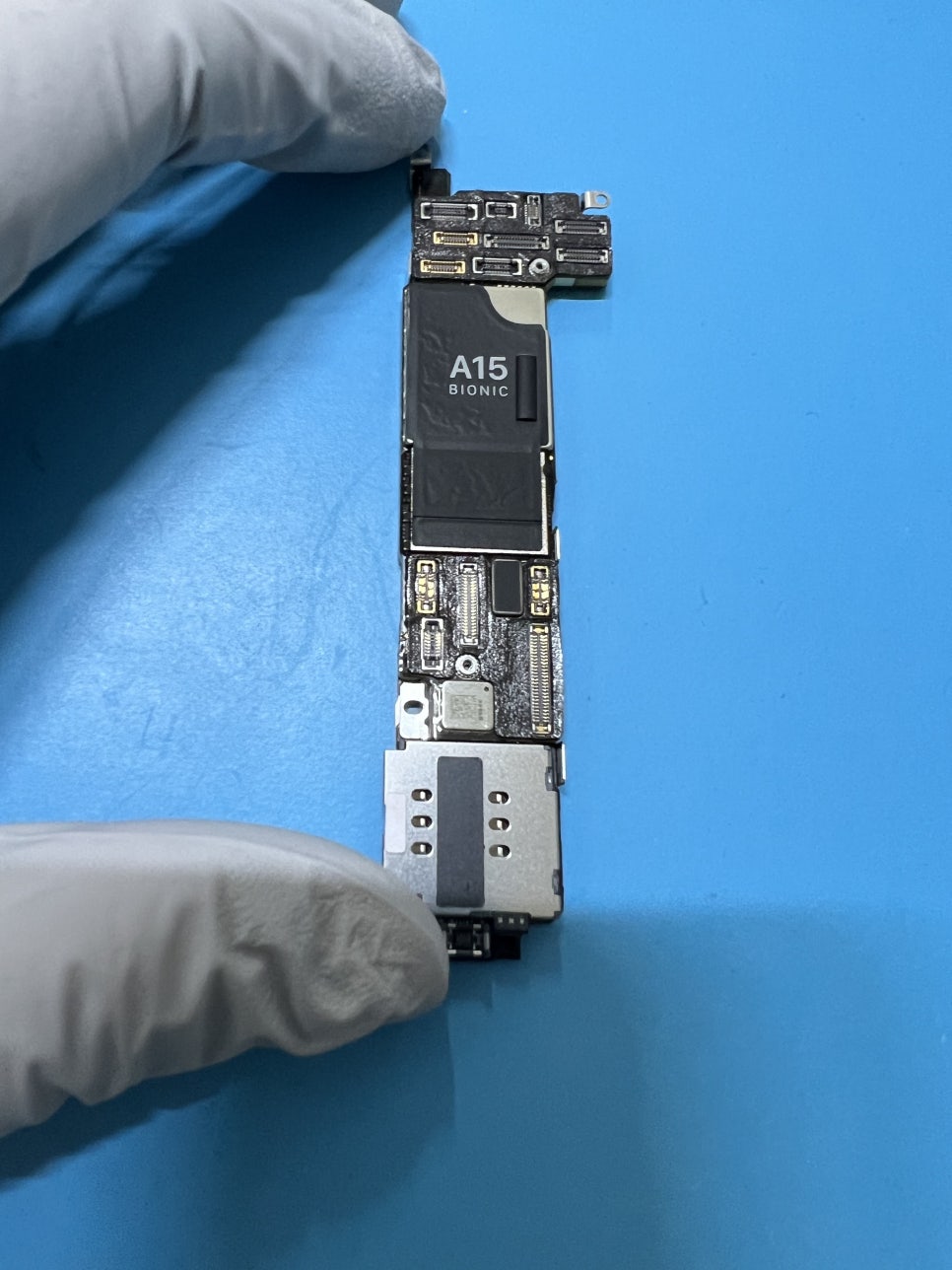

커넥터해제 후 고정나사를 풀어주면 로직보드도 쉽게 분리가능합니다

가장 중요한 부품이니 옮겨주기전까지 안전하게 보관해줘야 됩니다

바닥에 하늘색 매트는 정전기방지 매트입니다

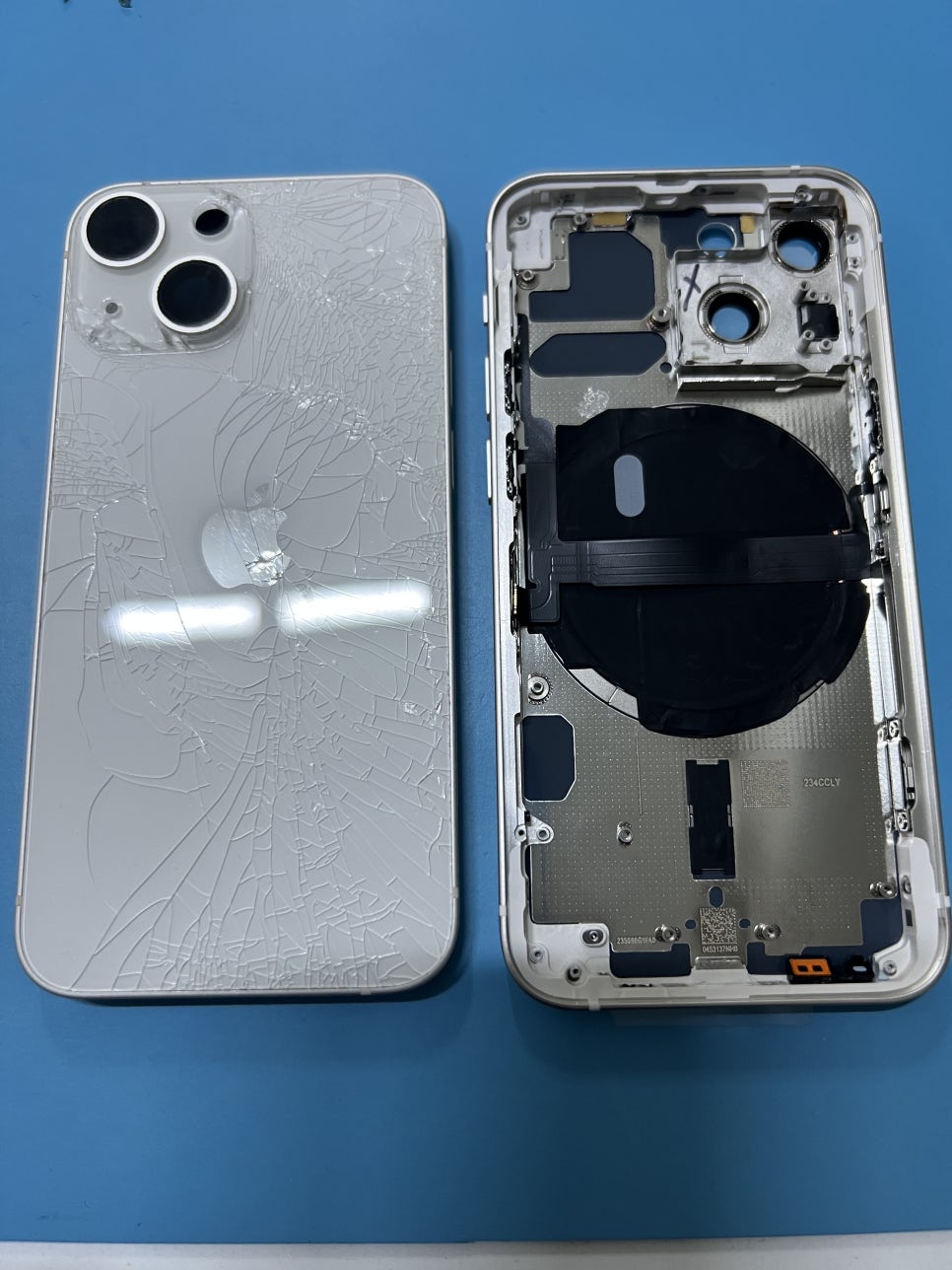

좌측에 기존 인클로져입니다.

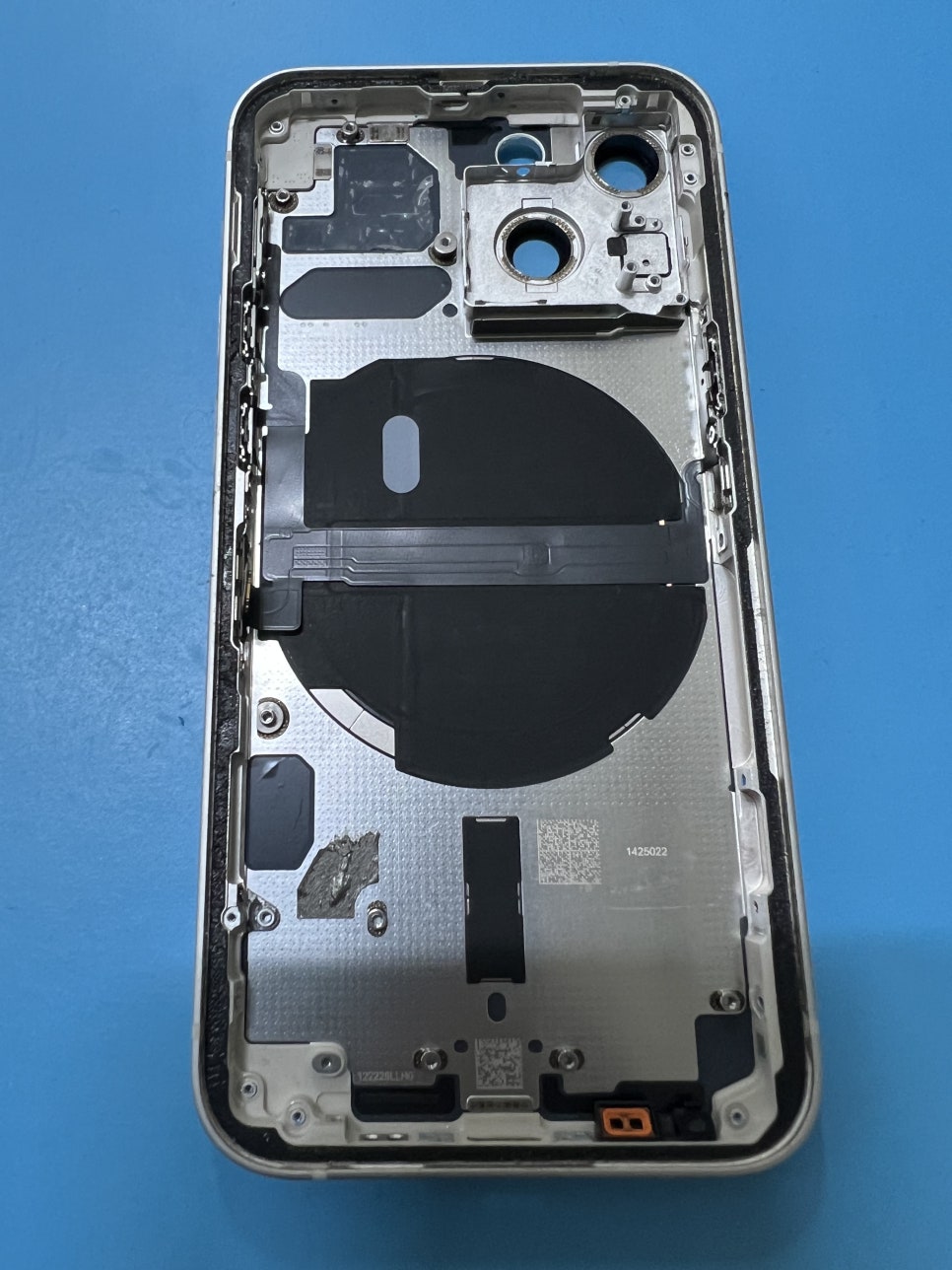

볼륨+전원+무선충전패드만 남기고 전부 분리가 된 모습입니다

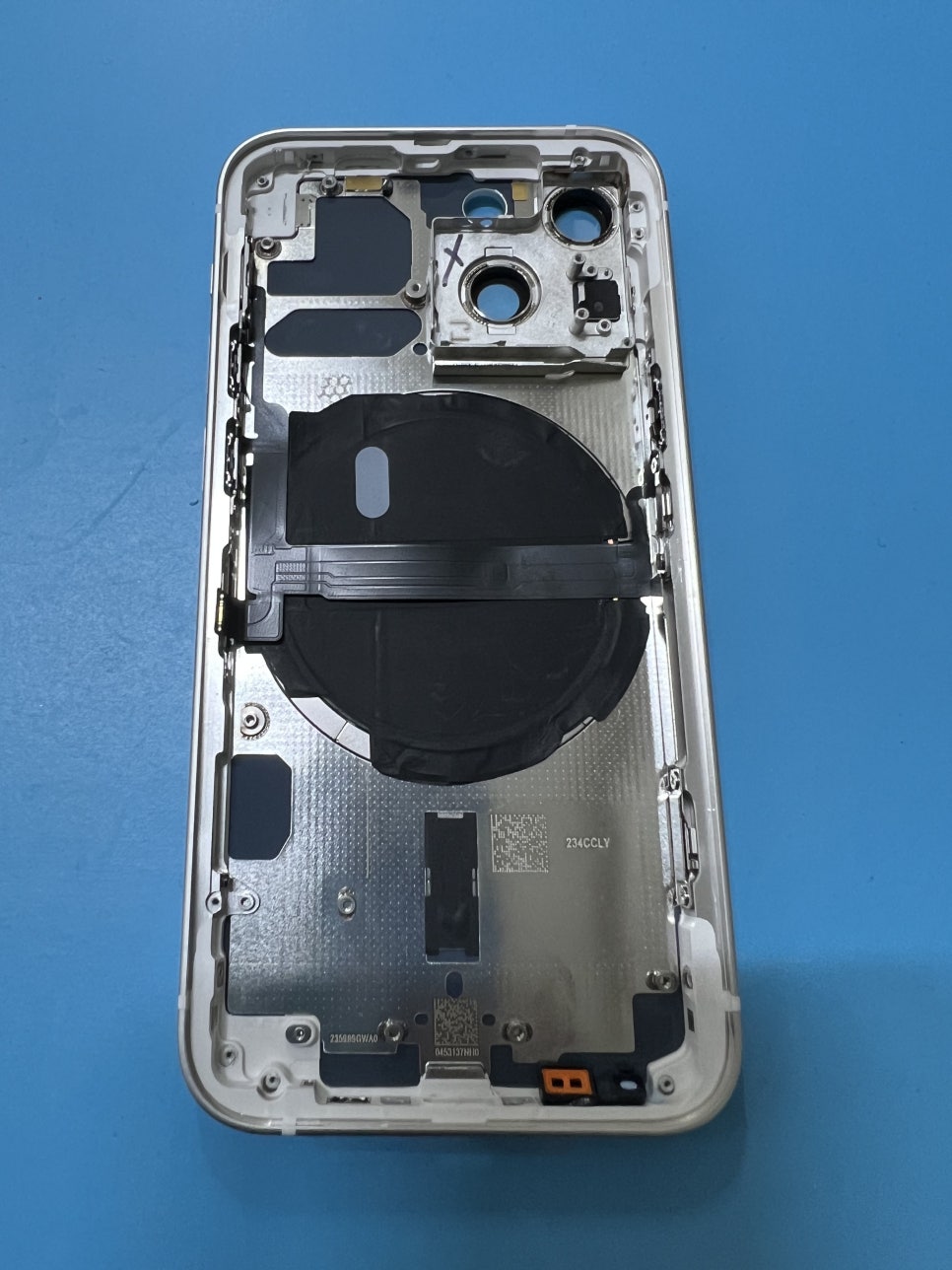

우측엔 볼륨+전원+무선충전패드를 새 인클로져에 옮겨넣었습니다

무선충전패드를 덮고있는 마일러도 최대한 기존형태대로 옮겨졌습니다

로직보드와 배터리를 분리해야만 보이는 부품이지만, 저런부분도 항상 기존상태를

최대한 유지하면서 작업하고 있습니다.

이제 우측에 분리했던 부품들을 하나씩 순서대로 다시 옮겨줍니다

다양한 부품들에는 각기 다른 사이즈의 나사들이 필요하니 자가수리를 하시는 분들은

나사자리를 맵핑해서 놓아두면 도움이 될겁니다

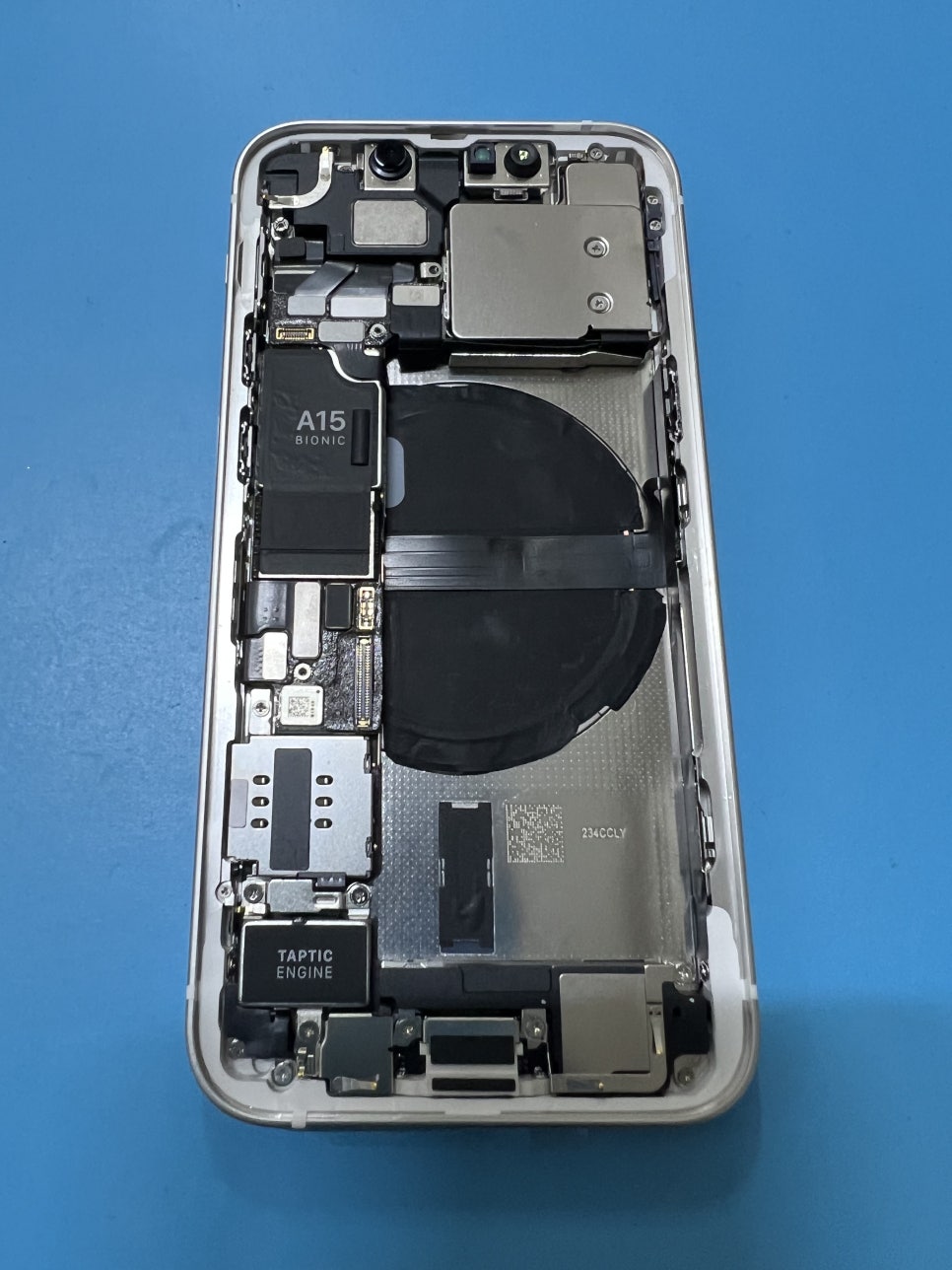

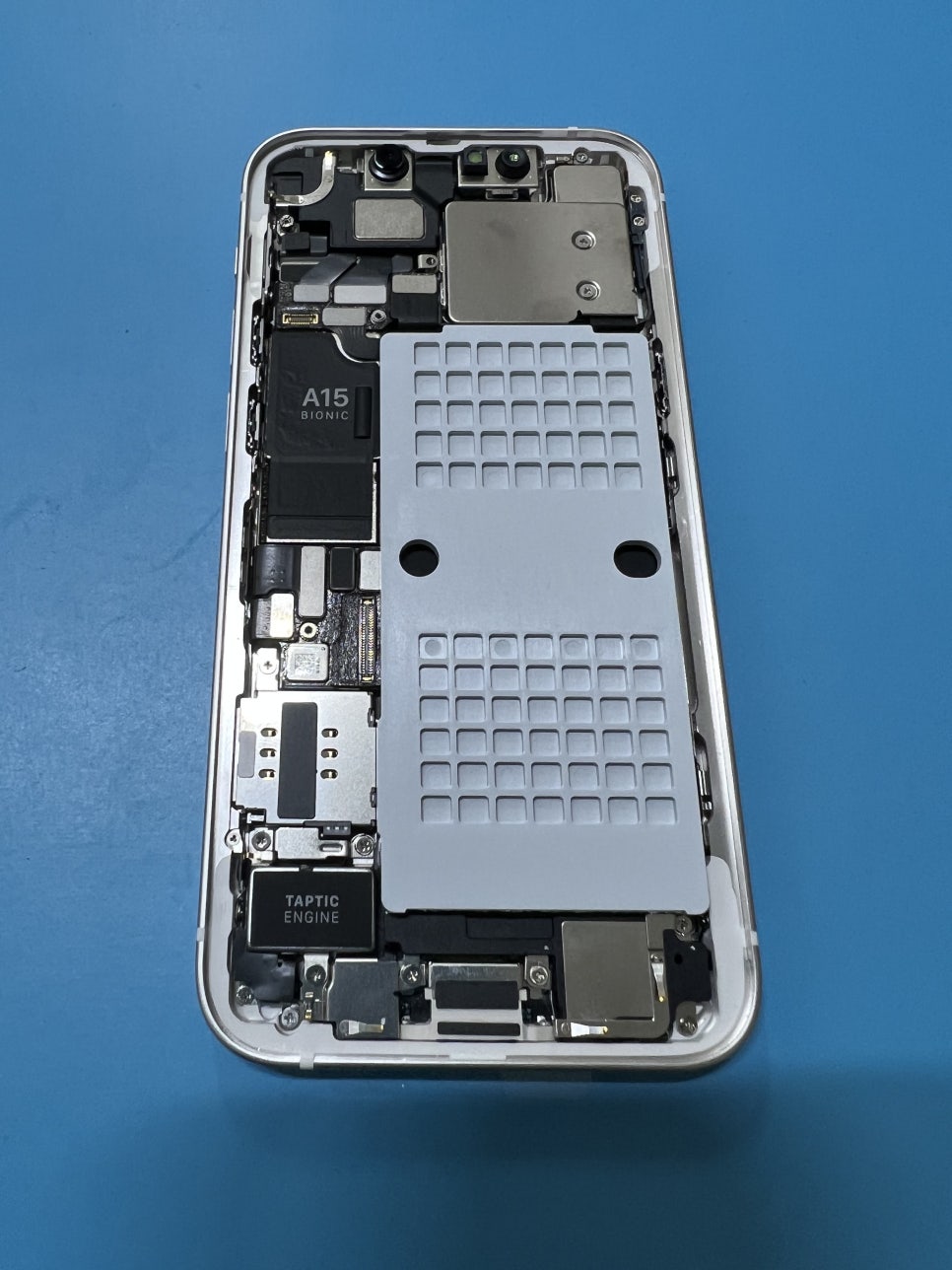

배터리를 제외한 다른 부품들을 이식해주었습니다

이번 수리는 배터리도 애플정품배터리로 교체가 되는 수리이니 다음과정은 배터리교체입니다

교체될 배터리를 연결해준 뒤, 정품접착테이프를 붙여줍니다

방수, 방진의 목적이 있으니 꼭 붙여줘야 됩니다.

다시 한번 말씀드리지만 안보이는 부분도 세심하게 작업하고 있습니다~

액정까지 연결해주면 이제 거의 작업이 안료되었습니다

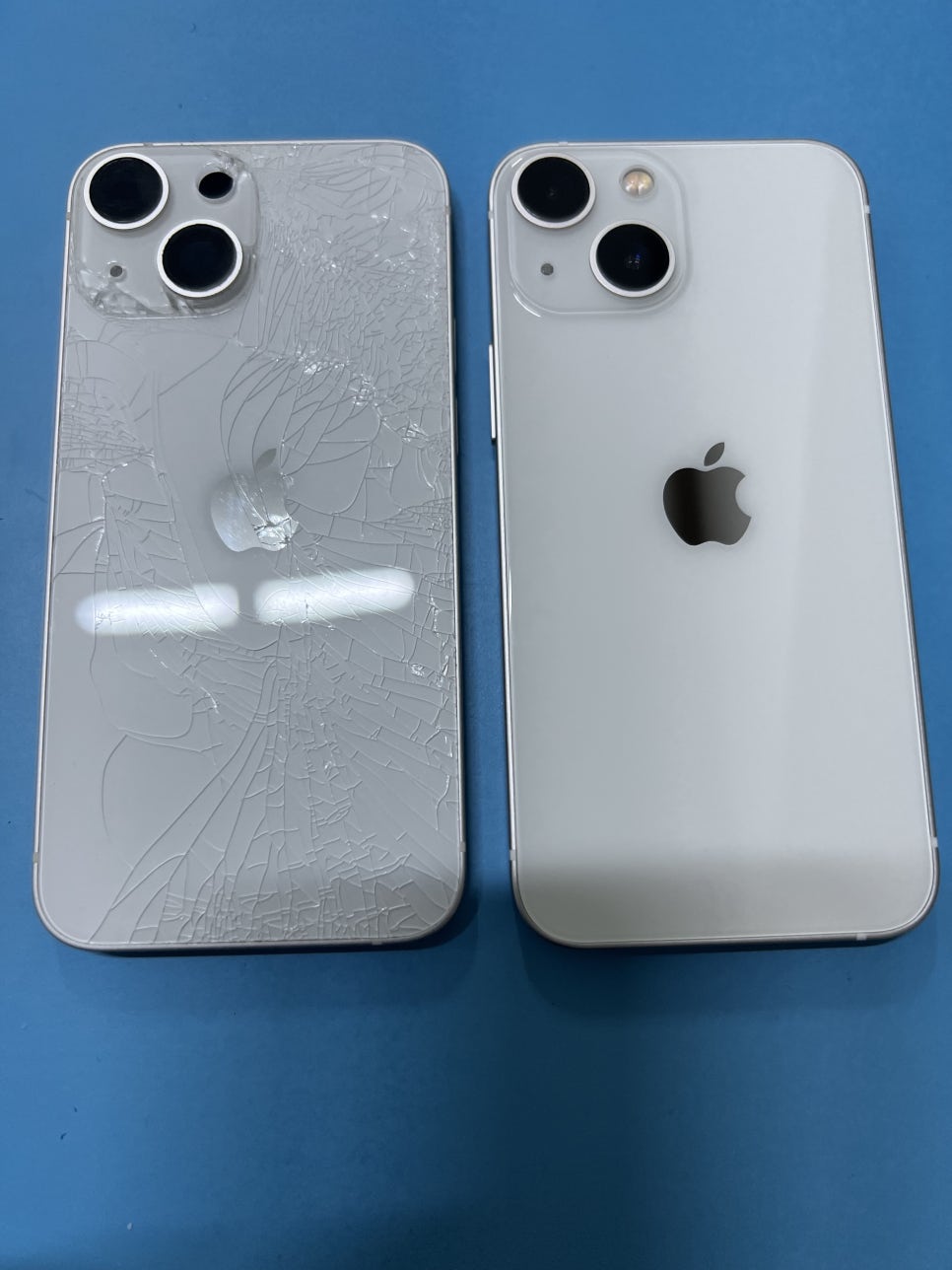

비교사진입니다

뒤판은 카피제품이라 색상차이가 있는게 느껴집니다

작업이 끝난 뒤 기능테스트를 위해 배터리인증을 뒤로 미루고 수리전과 같이 기능에 이상이 없는지

확인하기 위해 기능테스트를 했습니다.

애플정품배터리 서비스기록을 위한 과정들입니다

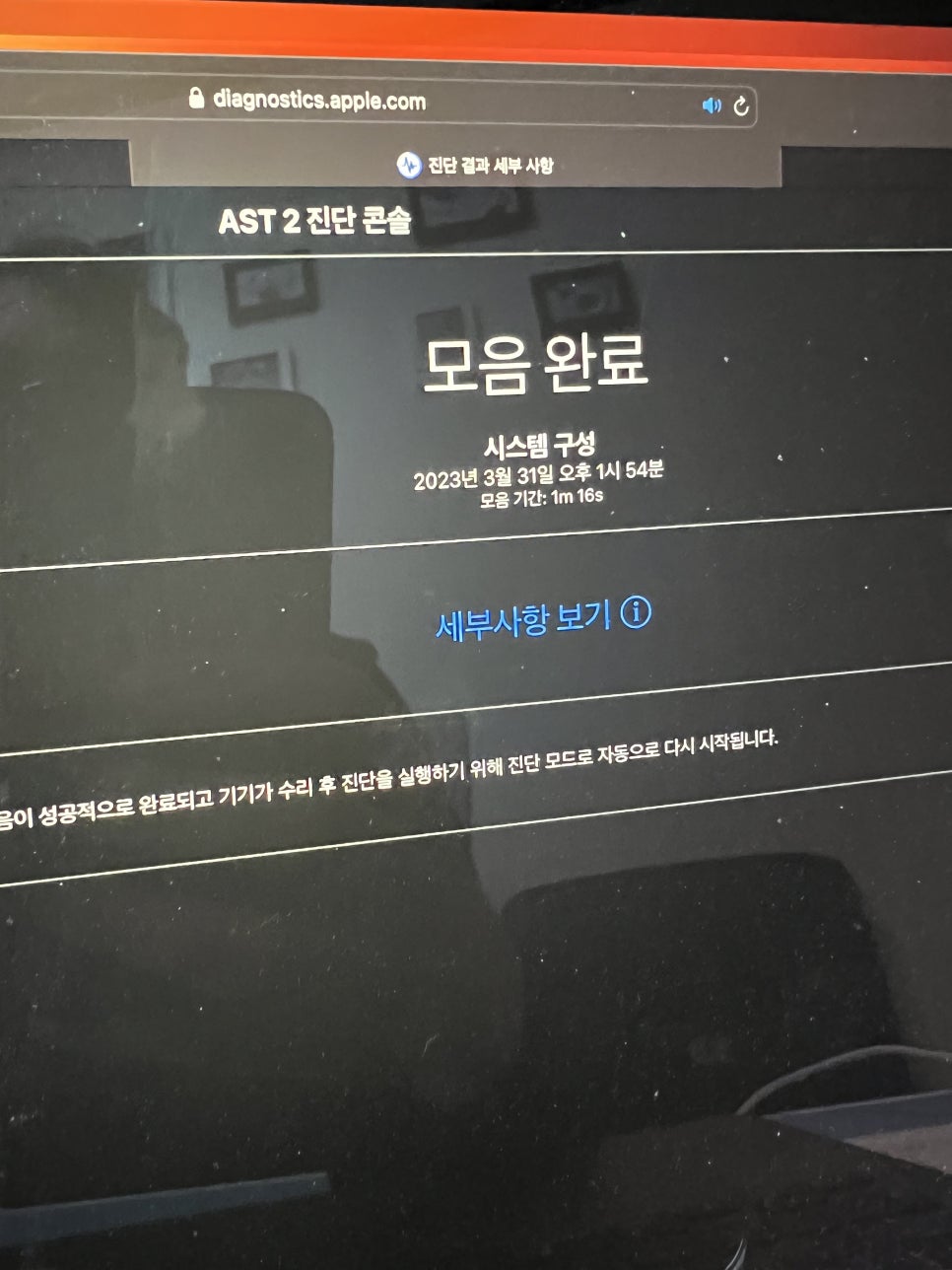

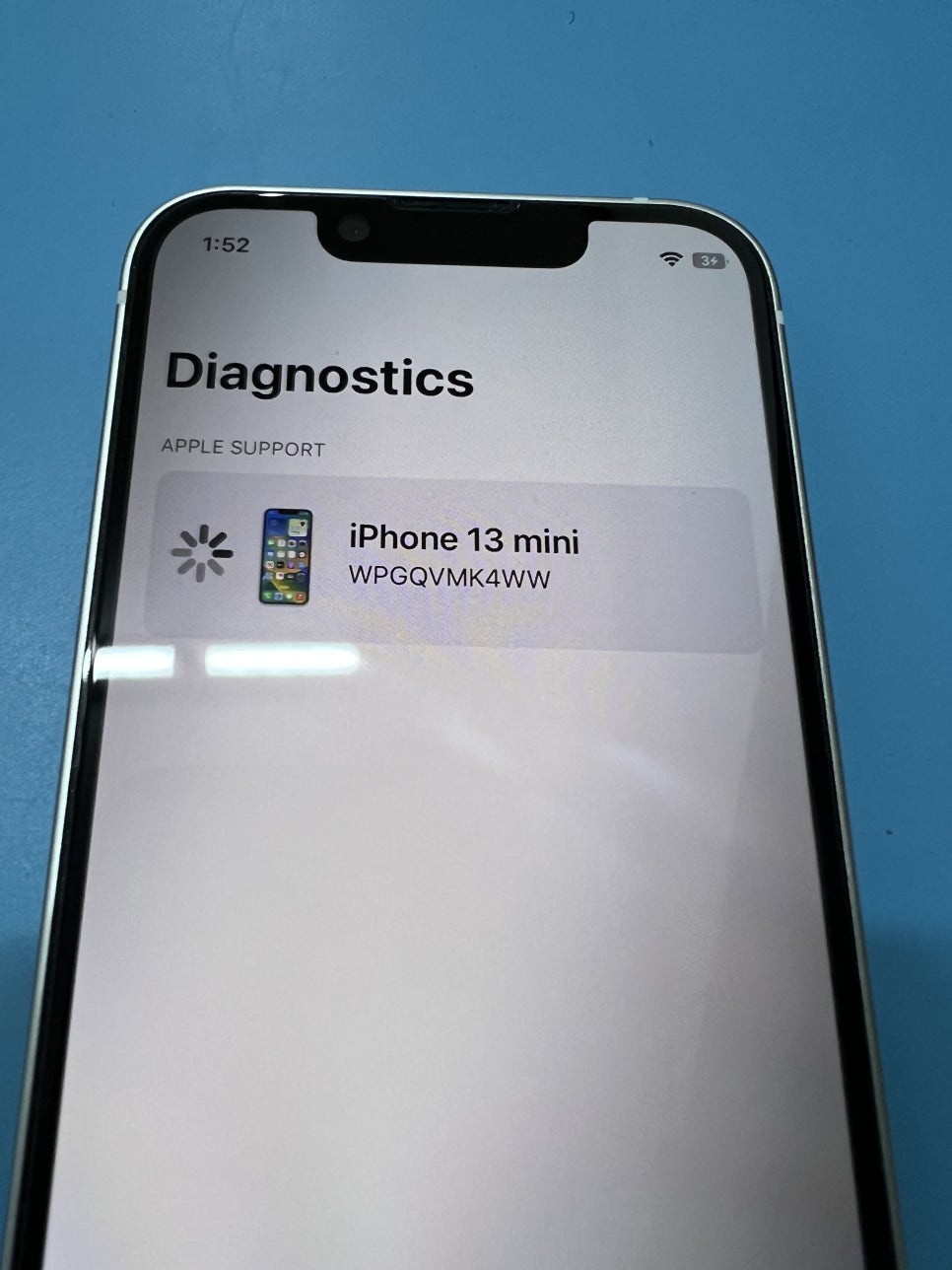

진단프로그램으로 시스템구성과 수리 후 진단까지

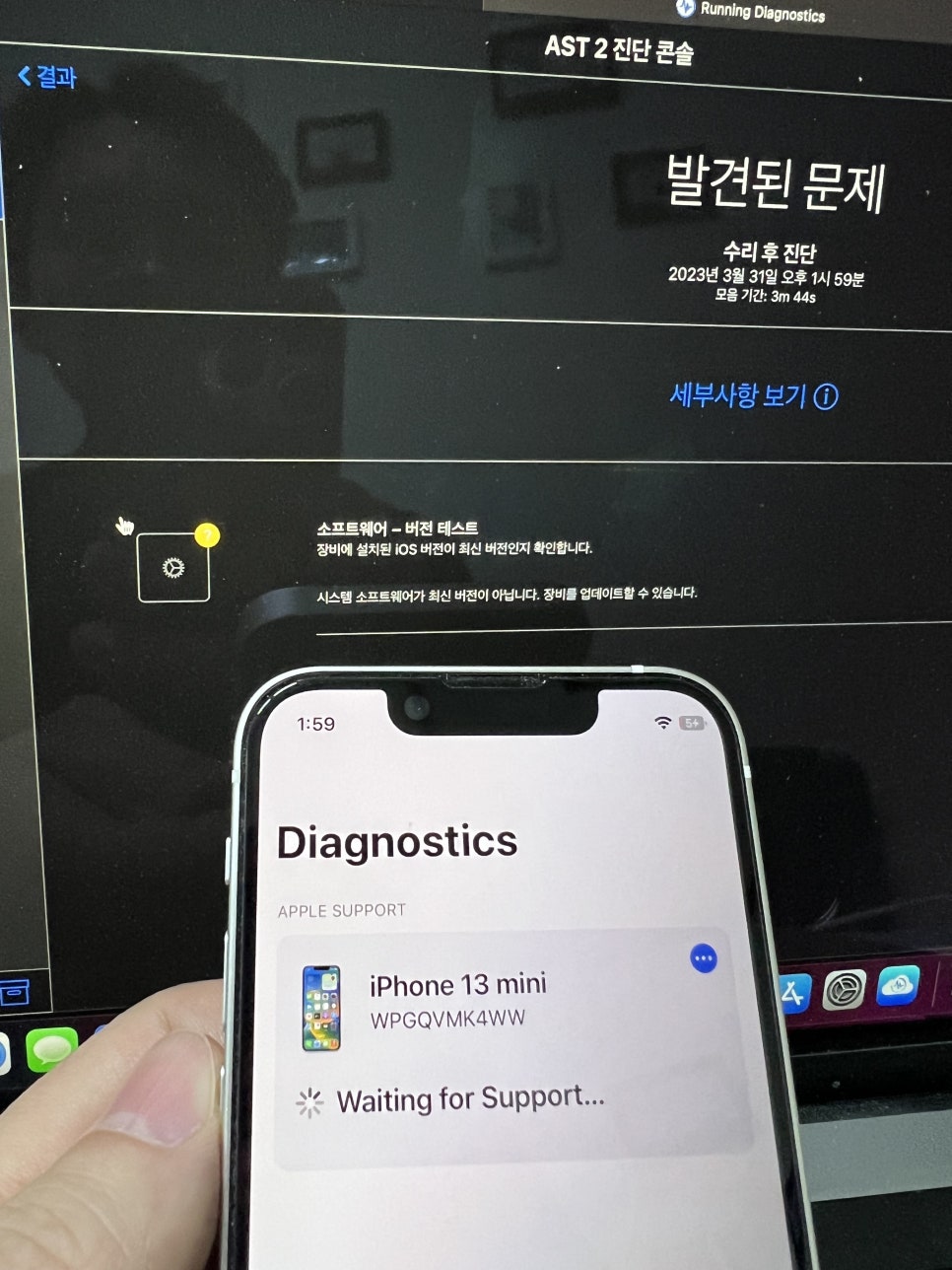

수리 후 진단에서 ios펌웨어 버전 외에 다른문제는 발견되지 않는걸 볼 수 있습니다~

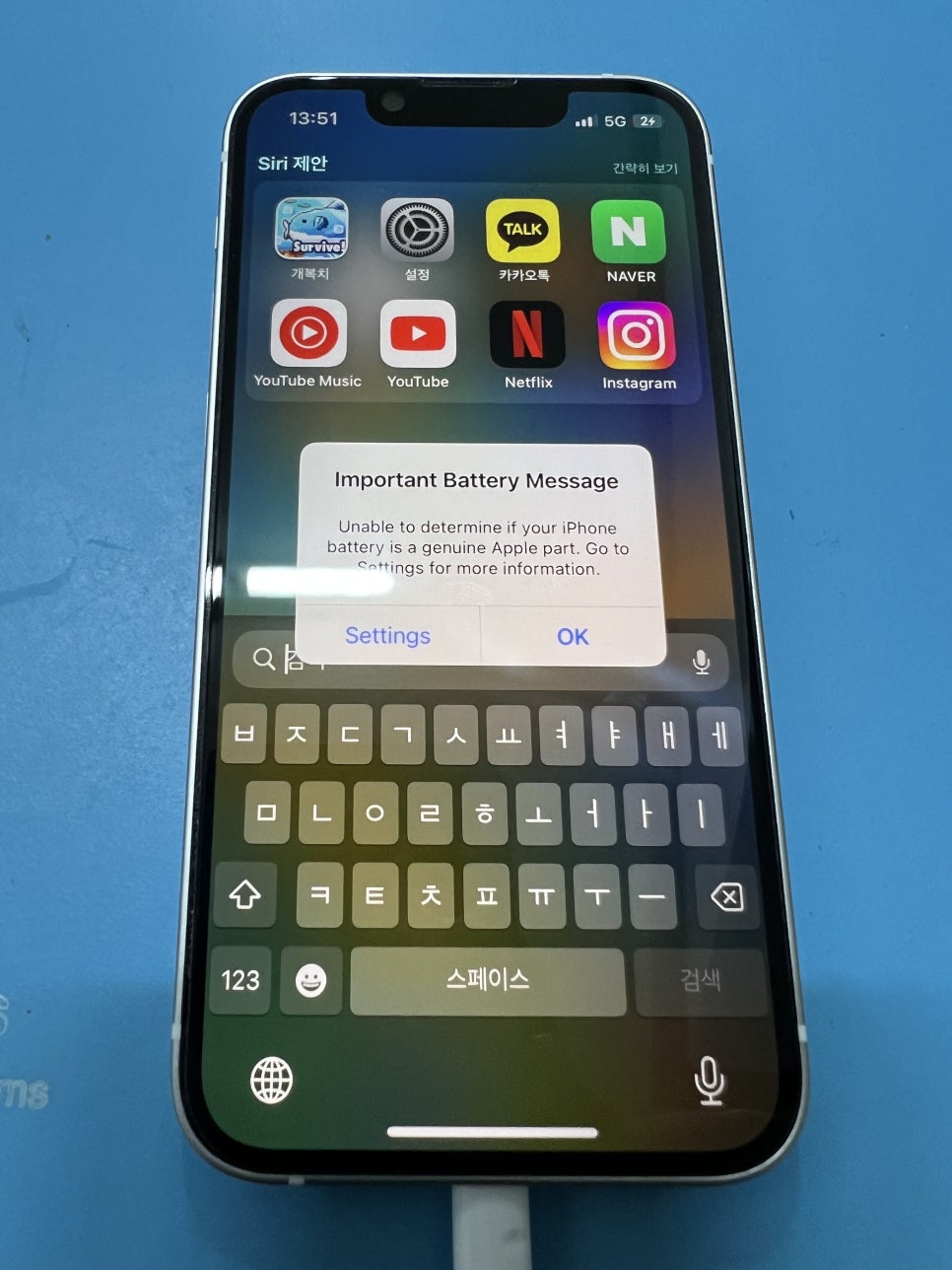

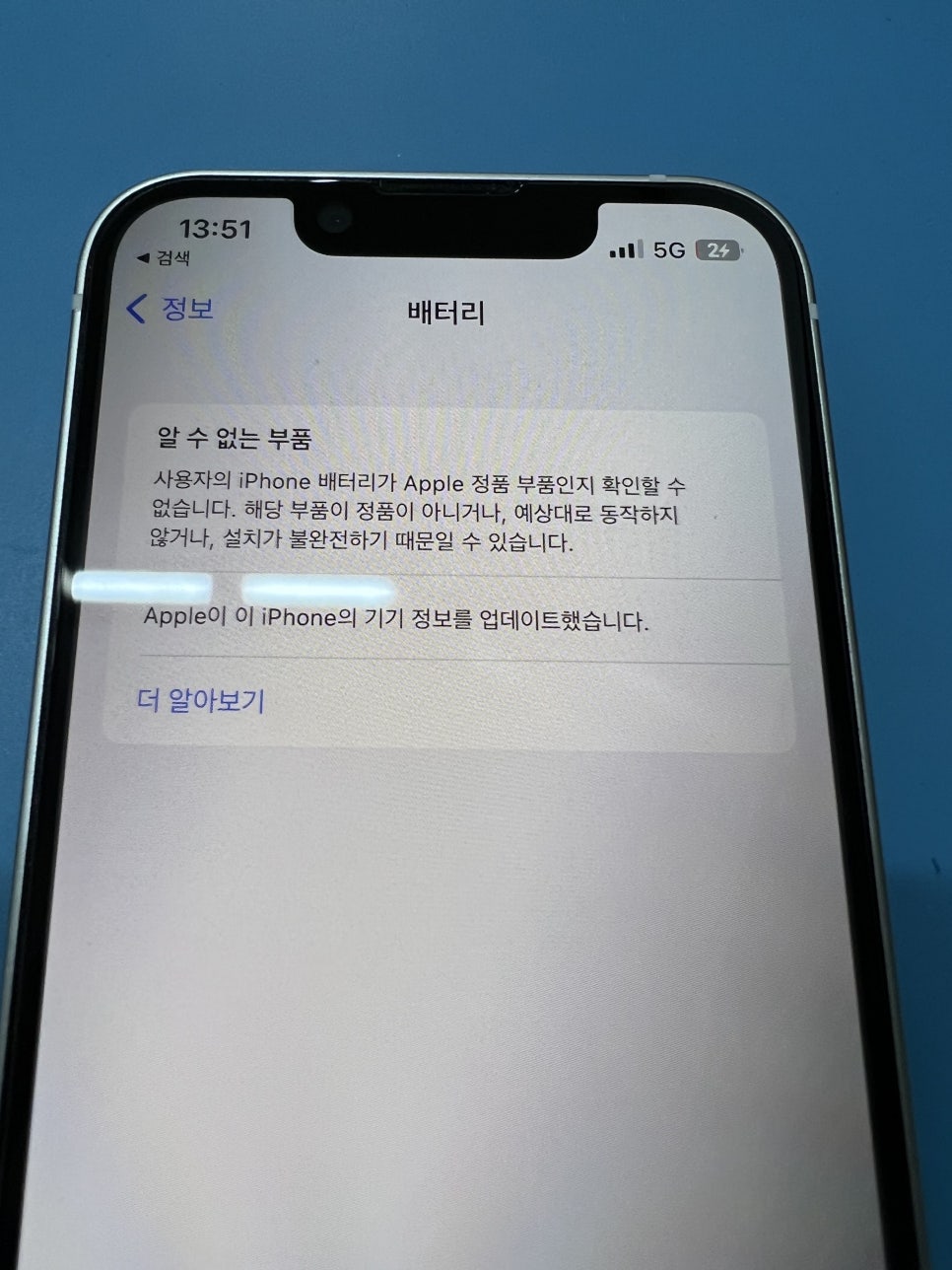

기능테스트에서는 경고메세지가 발생했지만, 정품인증을 하고나서

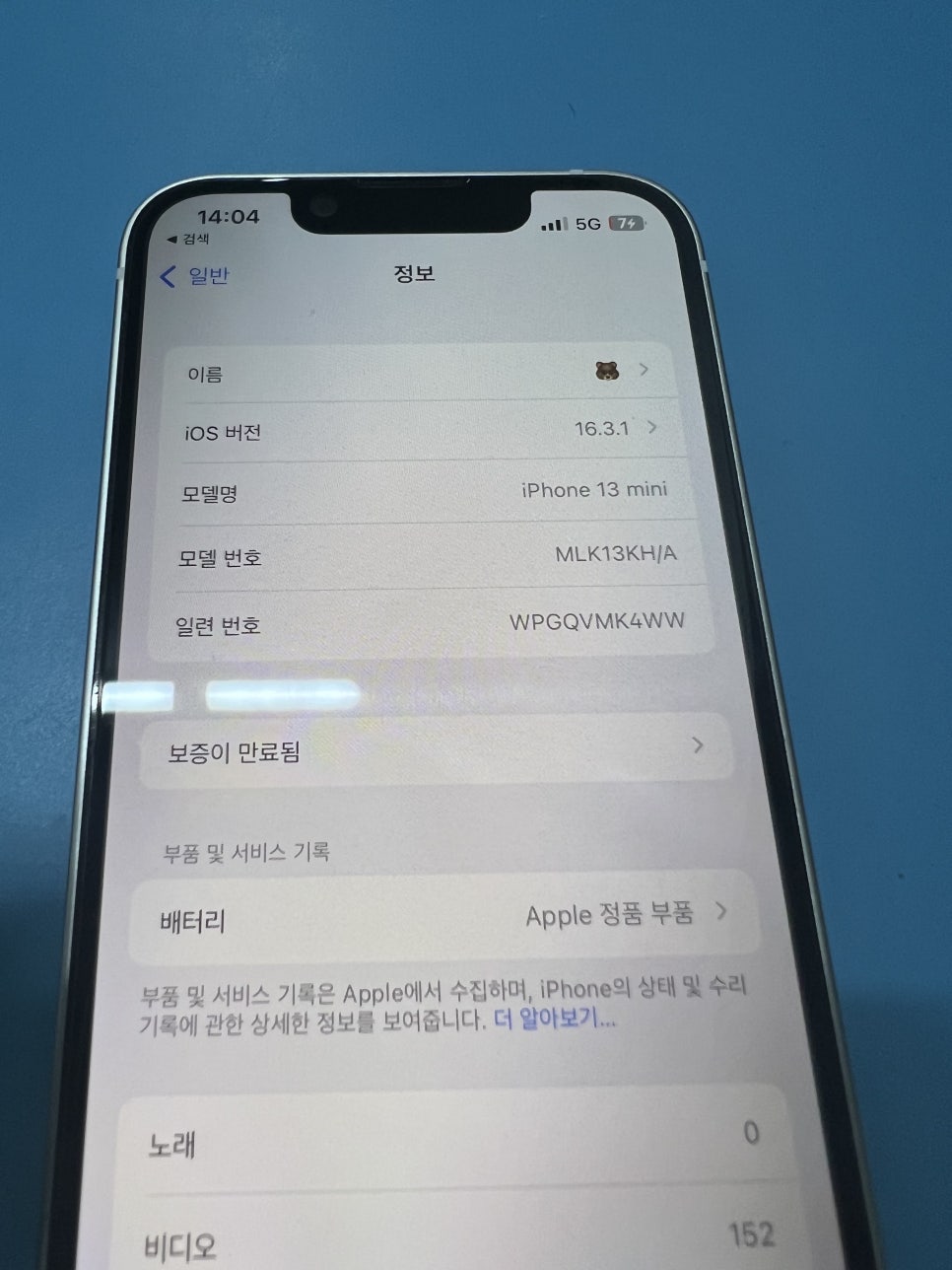

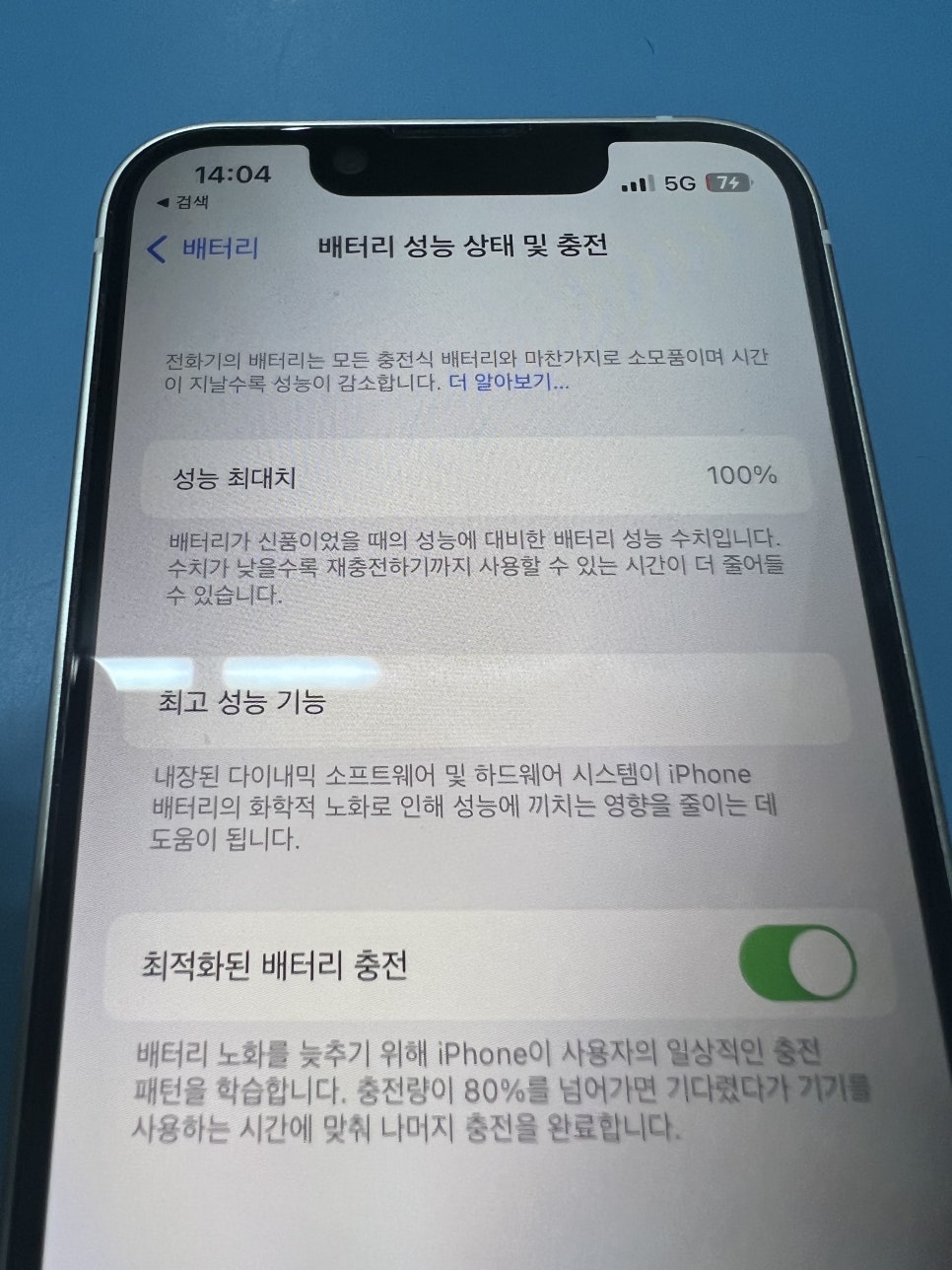

서비스기록에서 Apple 정품 부품임과 배터리성능 100%를 확인하실 수 있습니다.

아이폰13미니 후면수리와 애플정품배터리 수리를 동시에 할 수 있는 업체는

독립수리제공업체만이 가능합니다.
