[Apple] iPhone 14 Pro 배터리 교체 방법

안녕하세요

거북이 입니다.

이번에는 저번 iPhone 14 Pro 디스플레이 분리 방법에 이어 배터리를 교체하는 방법에 관한 수리 안내서를 공유하려고 합니다.

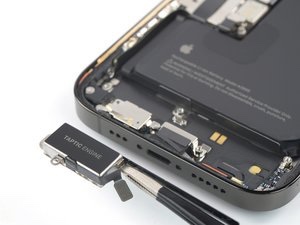

이 안내서의 경우 디스플레이와 하단 스피커, 그리고 Taptic Engine 까지 탈거되어있는 상태라는 가정하에 설명합니다. 이에 Taptic Engine까지 탈거를 완료하지 않으신 분들은 하단 링크를 통해 해당 작업들을 하는 방법을 모두 확인하신 후 다시 오셔서 작업을 진행해주시기 바랍니다.

안녕하세요. 거북이 입니다. 이번에는 제가 iPhone이 갤럭시 대비 뛰어나다고 생각하게 하는 부분 중 하나...

m.blog.korea-iphone.com

자, 그럼 시작해볼까요??

STEP.1 : 필요한 도구

- iFixit 64비트 드라이버 세트 (필요한 비트 종류 : P2, Y000, PH00, Standoff)

- iOpener

- 오프닝픽

- 석션핸들

- (플라스틱) 스퍼져

- Tweezers (핀셋) => 끝이 뭉툭한 핀셋이 필요합니다.

- 90% 이상의 고농도 이소프로필 알코올

STEP.2 : 작업 과정

위에서도 말씀드렸다시피 이 설명서는 Taptic Engine이 분리된 이후라는 가정하에 방법을 설명합니다. 이에 아직 Taptic Engine을 분리하지 않으신 분들께서는 아래 링크를 통하여 Taptic Engine까지 분해를 완료하시기 바랍니다.

link :

안녕하세요. 거북이 입니다. 이번에는 제가 iPhone이 갤럭시 대비 뛰어나다고 생각하게 하는 부분 중 하나...

m.blog.korea-iphone.com

출처 : iFixit

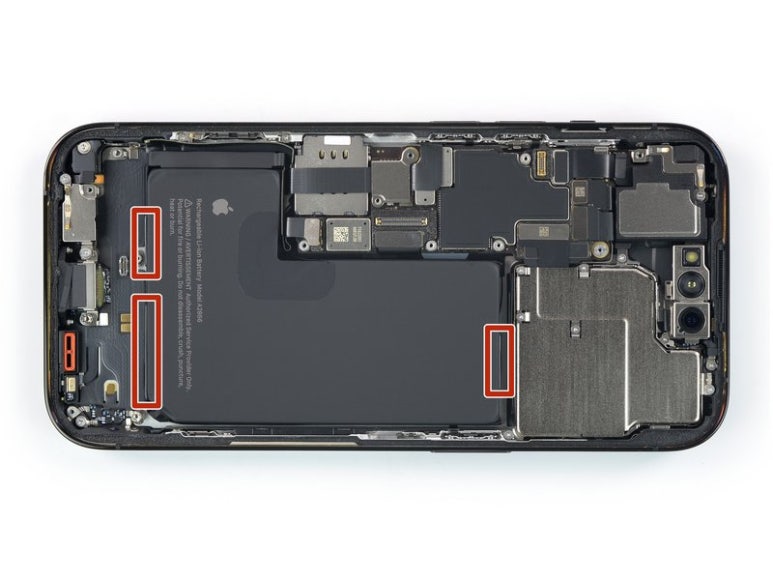

배터리는 사진에 표시된 부분과 같이 3개의 접착테이프를 통해 하우징에 고정되어 있습니다. 접착테이프 두 개는 배터리 하단 가장자리에 있으며, 나머지 하나는 배터리 상단 가장자리에 위치해 있습니다.

각 접착테이프 제거를 위한 당기는 검은색 손잡이는 배터리 가장자리에 가볍게 부착되어 있습니다. (이후 이 검은색 손잡이들을 당겨 접착제를 천천히 늘리는 과정을 통해 접착력을 약하게 하여 배터리를 제거할 예정입니다.)

*접착테이프 제거 과정에서 늘어난 테이프가 의도치 않게 끊어질 수 있습니다. 그러나 접착테이프는 항상 의도한 대로 작동하지 않습니다. 따라서 당황하지 마시고 밑부분의 ‘부록 : 배터리 접착테이프 스트랩이 끊어졌을때’를 참고하여 배터리를 제거하세요.*

출처 : iFixit

-*주의 : 배터리를 날카로운 도구로 찌르지 마세요. 배터리는 강한 외부 충격을 받으면 폭발할 위험성이 있습니다.*

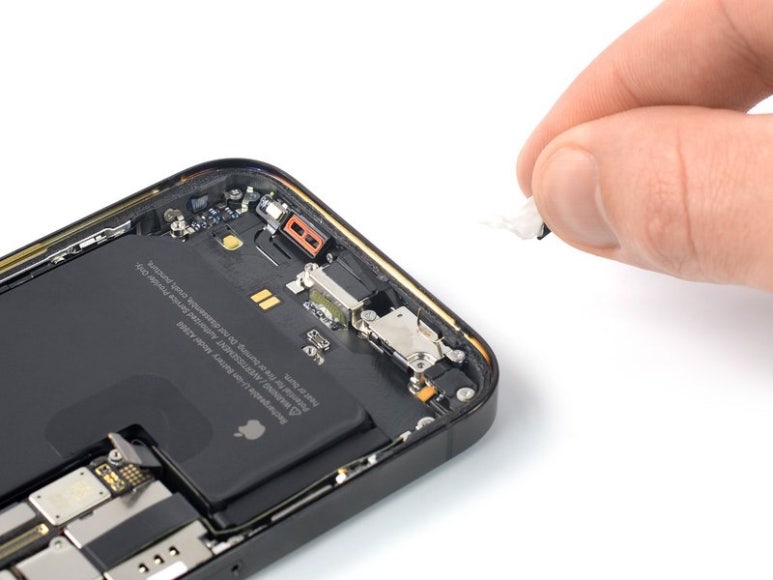

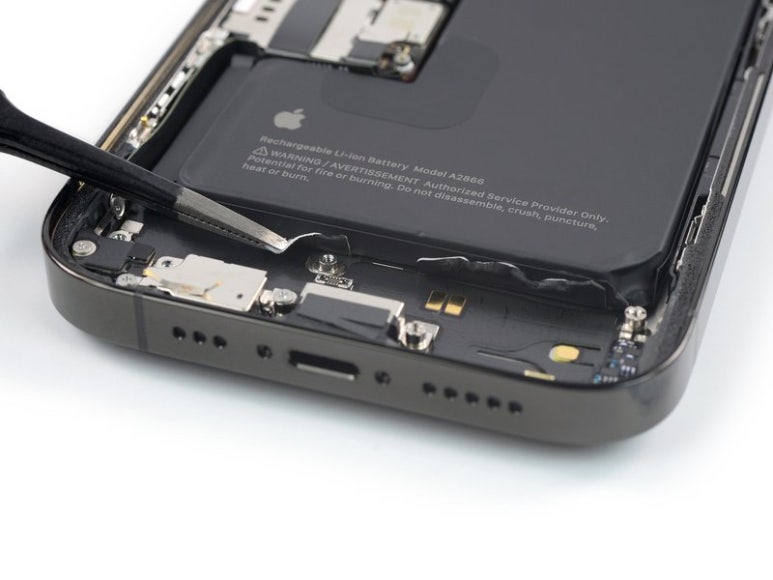

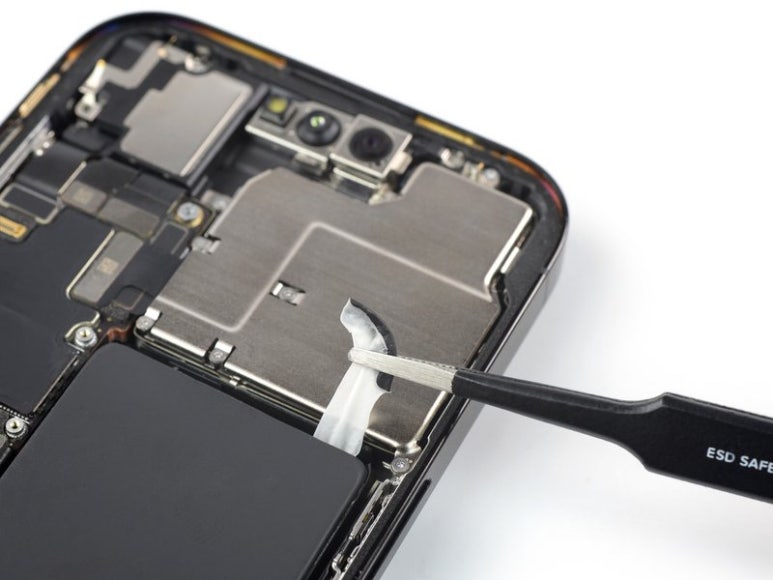

끝이 뭉툭한 핀셋으로 접착 테이프 제거용 손잡이 2개를 배터리 하단에서 살짝 분리해주세요. (이때 이 손잡이를 완벽히 떼어 제거하는 것이 아닌 사진처럼 조금 떼어내야 합니다.)

출처 : iFixit

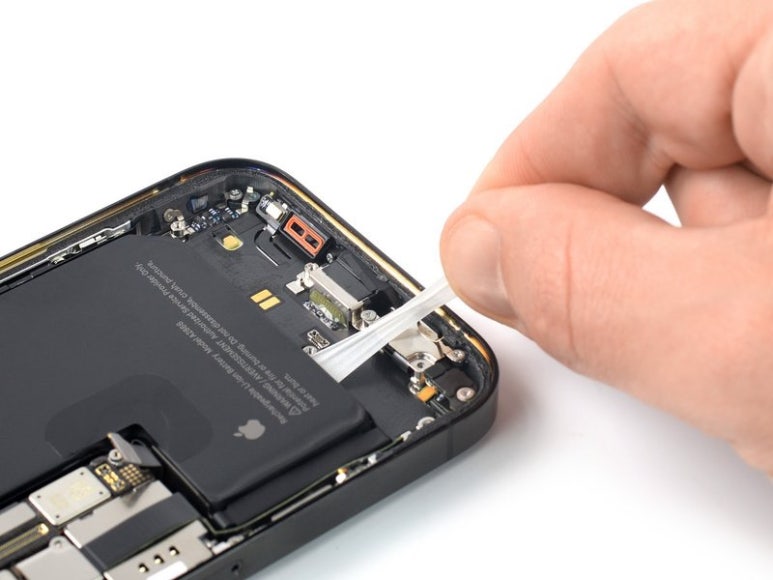

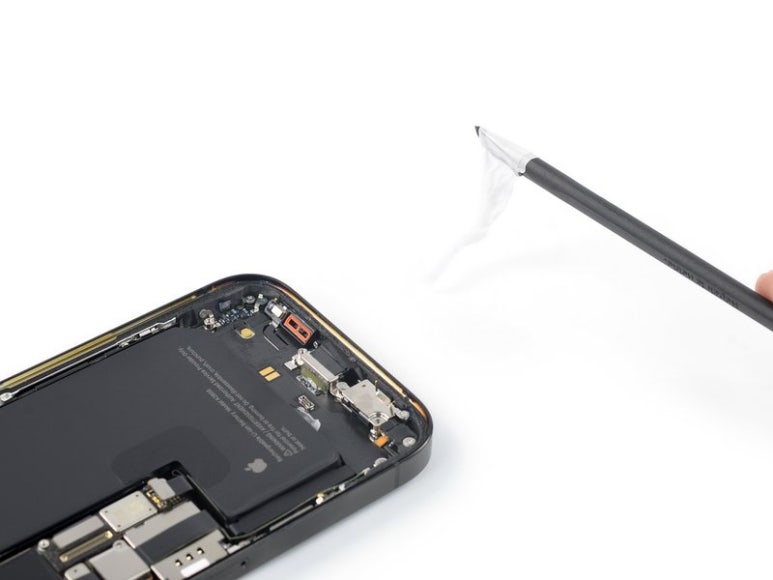

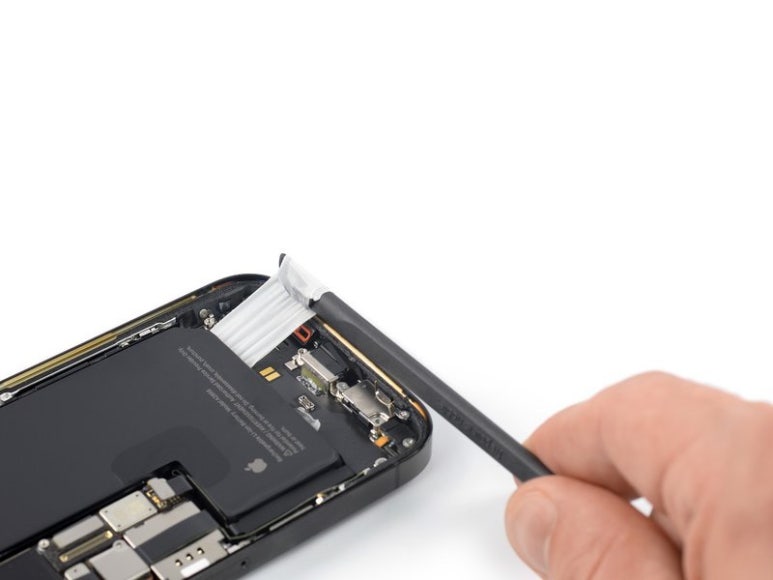

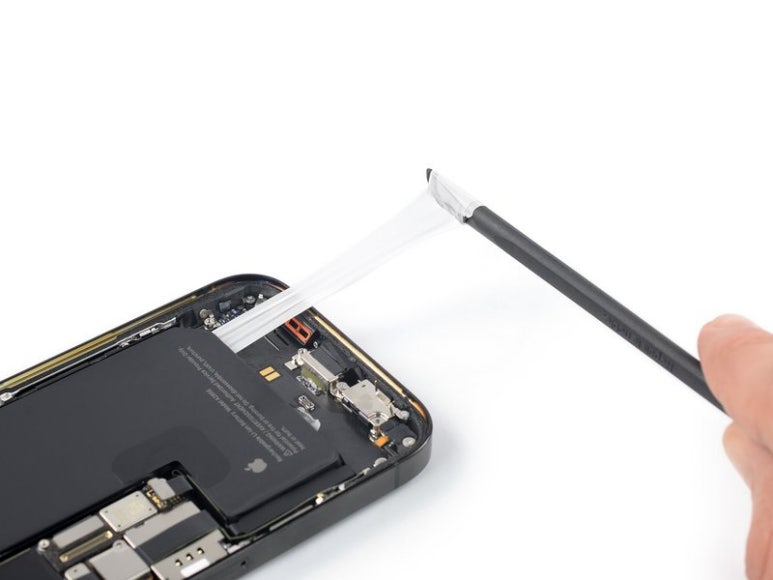

손가락으로 첫 번째 접착테이프 제거 손잡이를 잡아당겨서 늘리고, 늘어난 테이프를 스퍼저에 둘러 당겨주세요.

이때 접착테이프를 한 번에 확 당기는 것이 아닌 스트랩이 팽팽할 정도로만 당기며 지속적으로 일정한 힘으로 당겨주세요.

*이때 배터리를 눌러서 잡으면 위험합니다. iPhone의 옆면을 단단히 잡고 작업하세요.*

출처 : iFixit

당길때 중요한 것을 설명하자면,,

먼저 접착테이프가 늘어날 때 주름지지 않고 평평하게 유지해주어야 합니다.

다음으로는 접착테이프가 배터리 가장자리와 iPhone의 하우징에 걸리지 않게 낮으면서도 적절한 각도로 당겨주어야 합니다.

출처 : iFixit

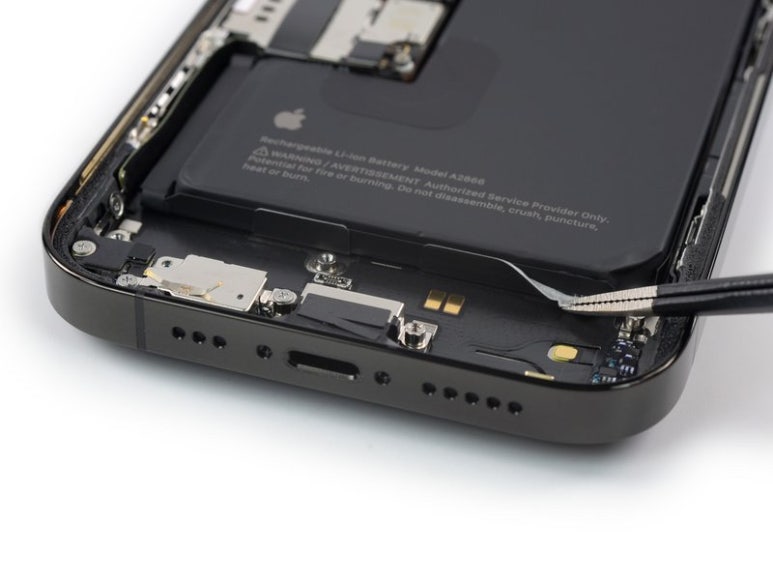

이때 접착테이프가 끊어져 배터리 밑으로 들어가지 않았다면 무딘 핀셋으로 꺼내서 당겨도 괜찮습니다. 그러나 배터리 밑으로 들어가거나 배터리 아래서 끊어진 경우 다른 테이프들부터 제거한 이후, ‘부록 : 배터리 접착테이프 스트랩이 끊어졌을때’로 이동해 작업을 해주시기 바랍니다.

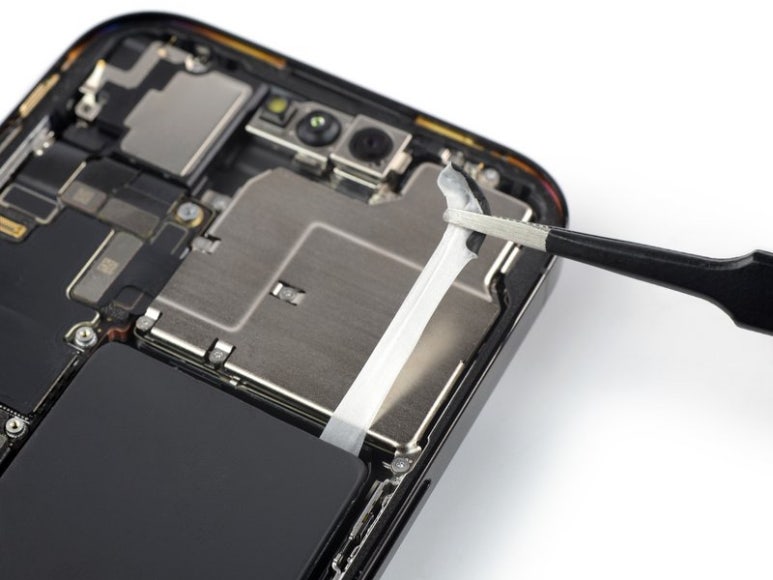

첫 번째 접착테이프에 대한 작업이 완료되면, 두 번째 테이프도 첫 번째 테이프와 동일한 과정으로 작업해주세요.
