아이폰7 자가수리 하우징 액정 메인보드 교체!

​

액정은 완전 파손되어있고 하우징은 스크레치랑 찍힘으로 엉망이 되어있는 아이폰7을 당근에서 저렴하게 구매했습니다!

마침 외관은 멀쩡하지만 매인보드가 고장난 동일기기가 있어서 둘을 합쳐보려구요

홈버튼이 있는 아이폰들은 메인보드를 교체하기가 다른 아이폰들에 비하면 쉬워서 자가수리 해볼만한 난이도입니다.

아이폰7 하우징 자가교체, 액정 자가교체

준비물: 메인보드만 고장난 아이폰7

수리난이도 ★★★☆☆

분해난이도 ★★★★☆

​

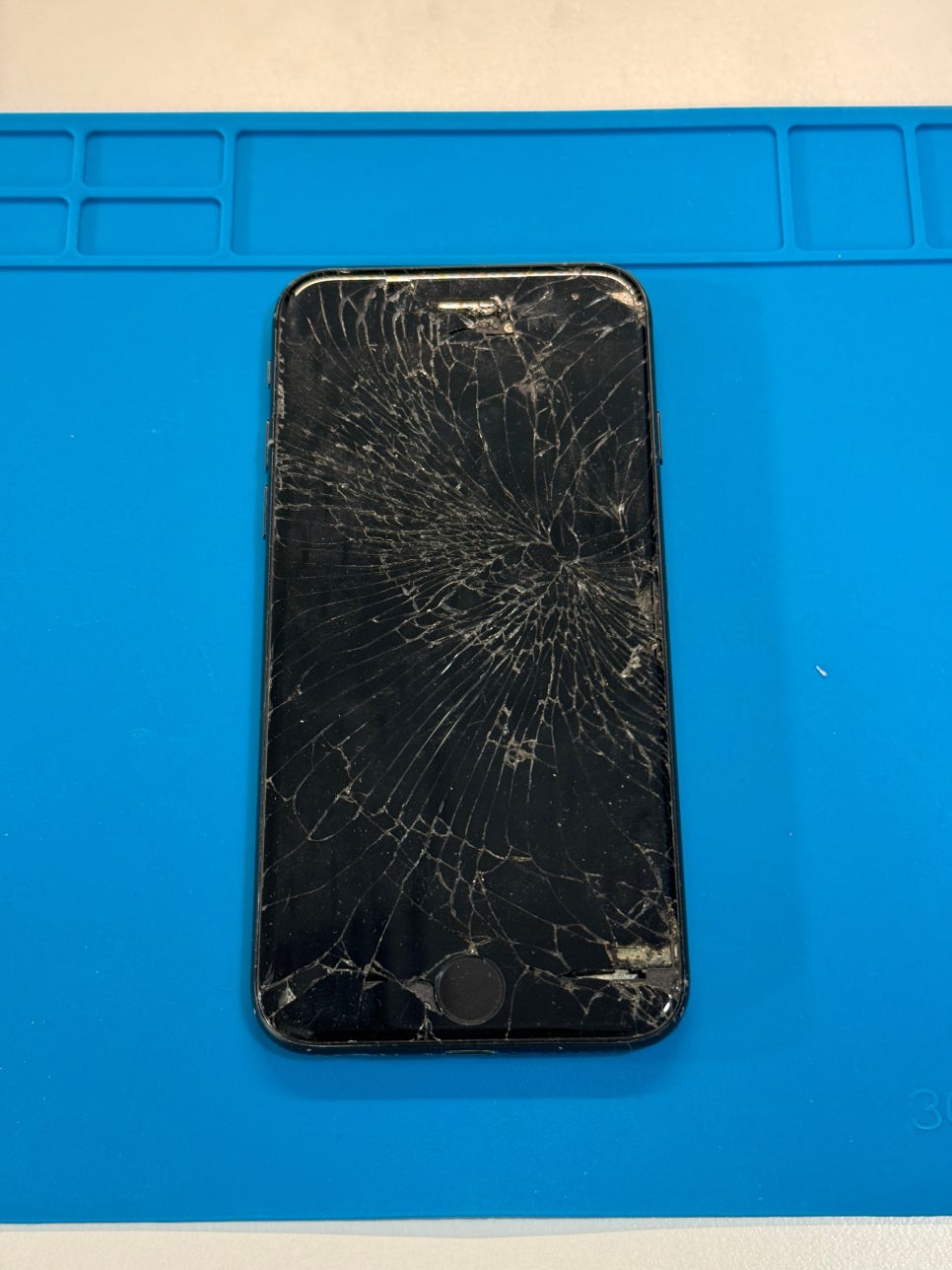

완전히 파손되서 유리가루가 뚝뚝 떨어지는 상황이였어요

​

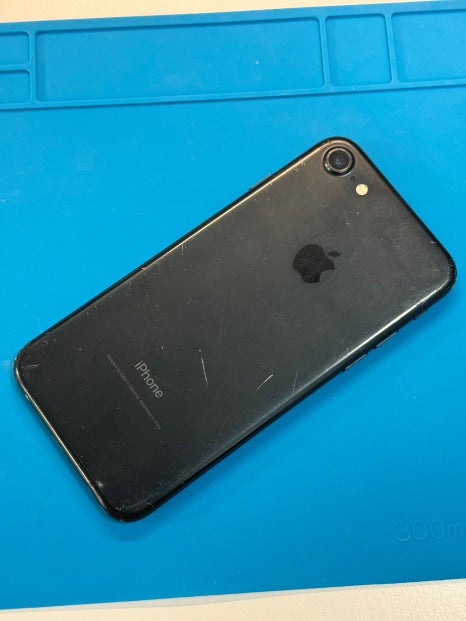

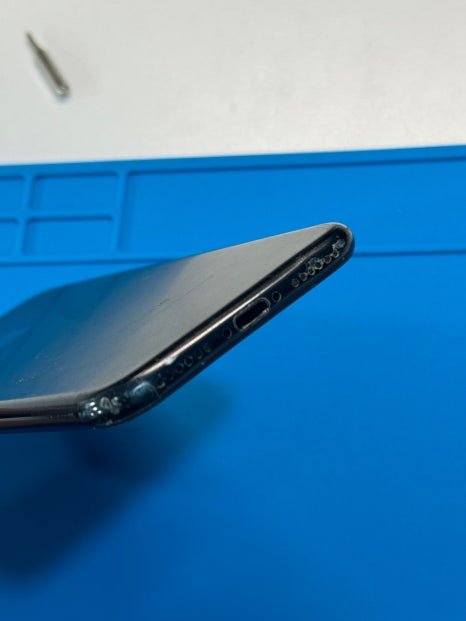

하우징도 찍힘도 많아서.. 메인보드만 추출해봤습니다.

​

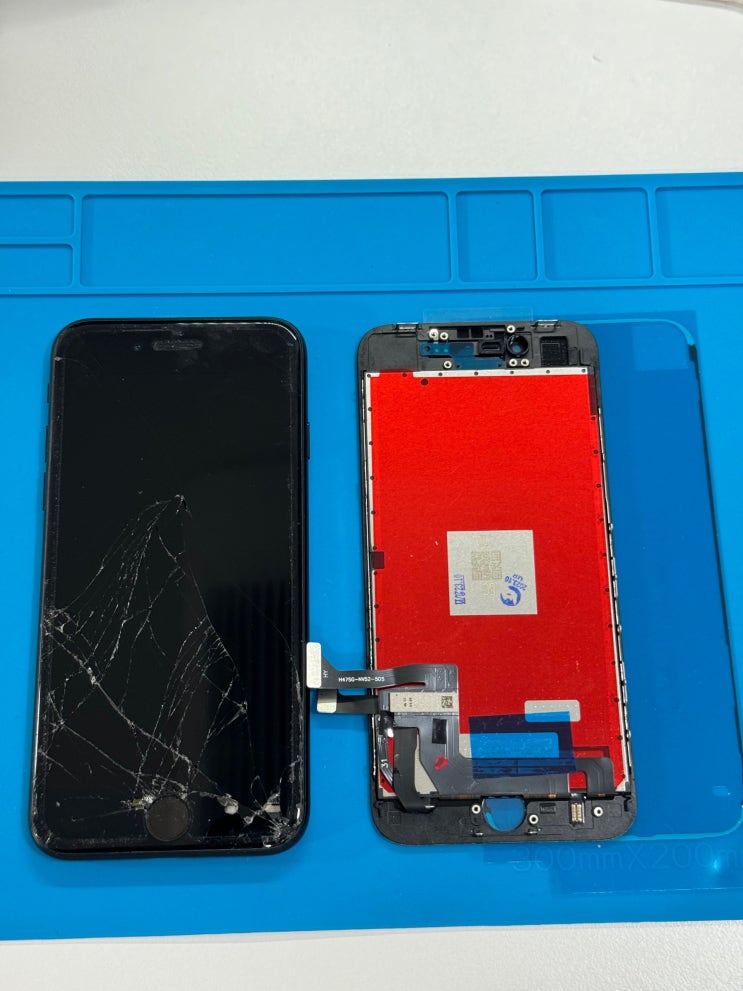

타 기기들과 동일하게 충전부 양 옆에 펼모양 볼트를 풀어주고 면도날이나 오프너(플라스틱 헤라)로 열어주면 됩니다

* 좌측에 액정 케이블이 있으니 좌에서 우로 열어야 함.

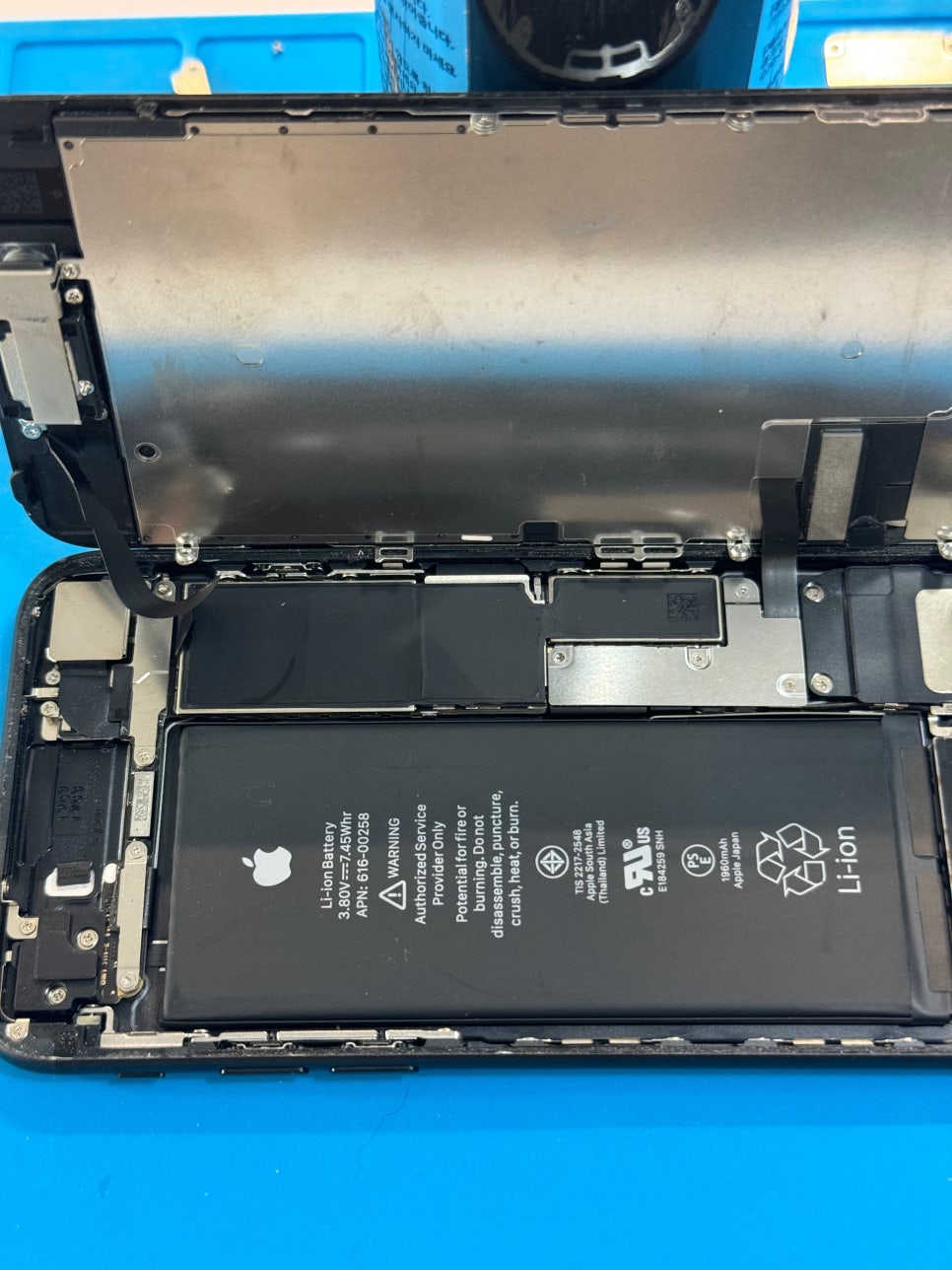

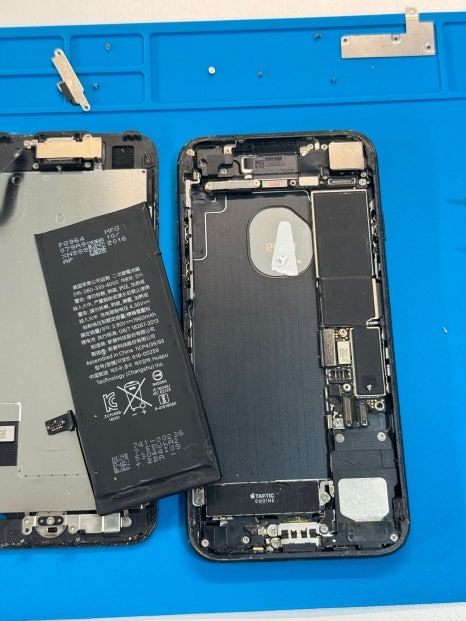

액정을 열었는데 배터리가 쉽게 떨어지더라구요

아마 배터리를 자가로 교체한 기기 같아요.

근데 배터리 접착제를 부착하지 않고 저렇게 닫아버리면 떨어뜨렸을 때 배터리가 내부에서 돌아다니면서 고장날 수 있습니다

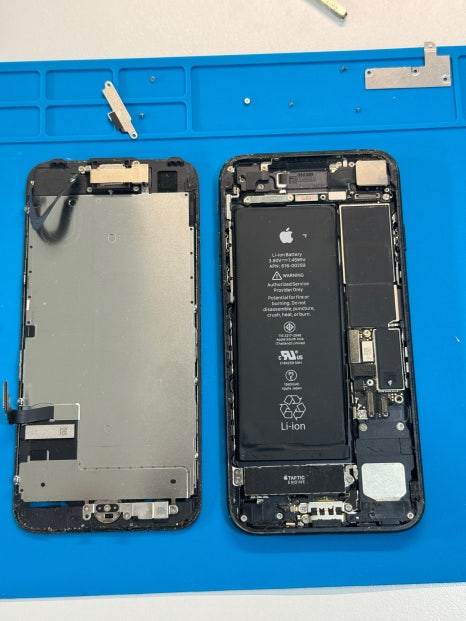

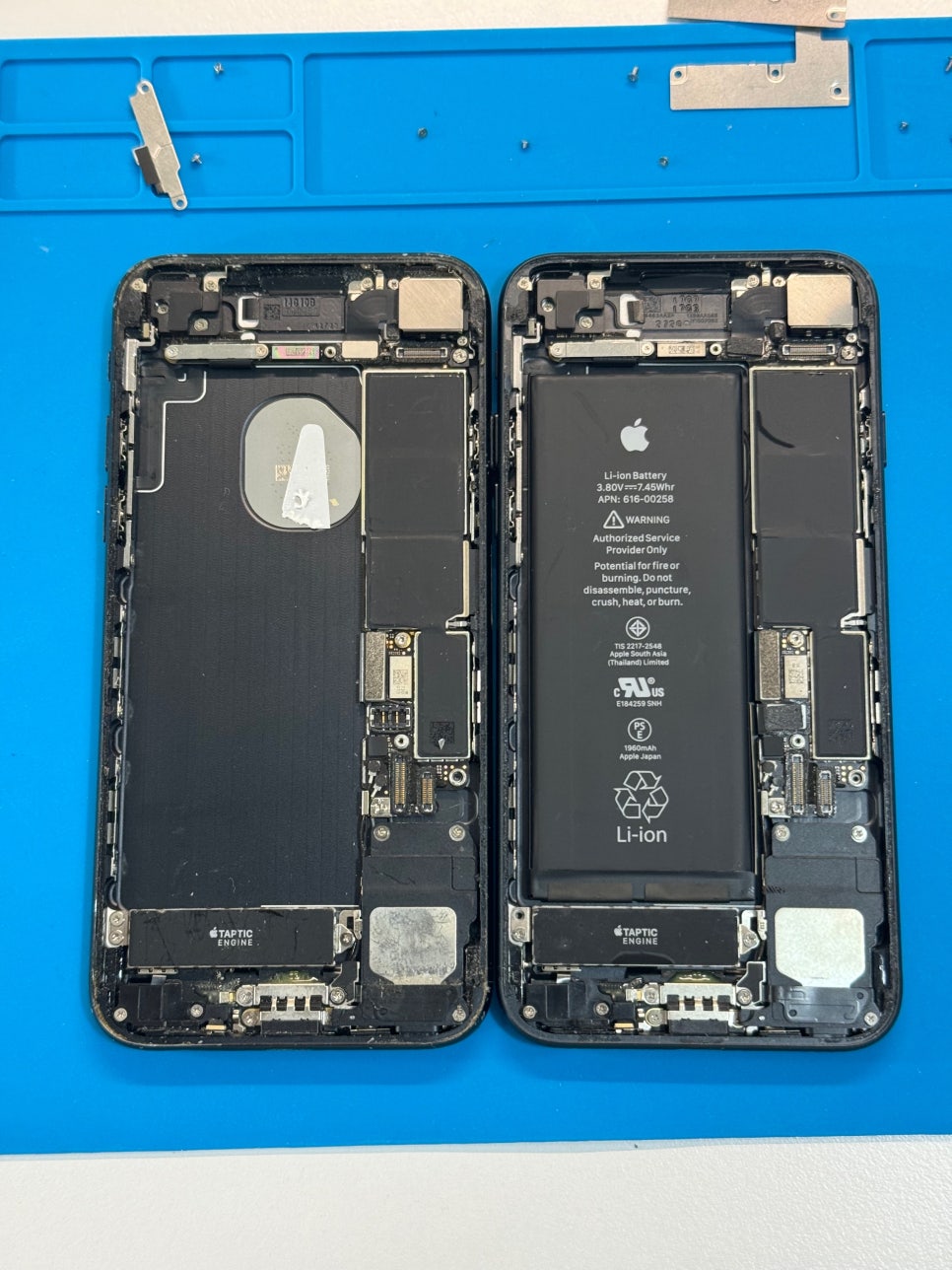

좌: 메인보드 추출할 기기 / 우: 메인보드 사망 기기

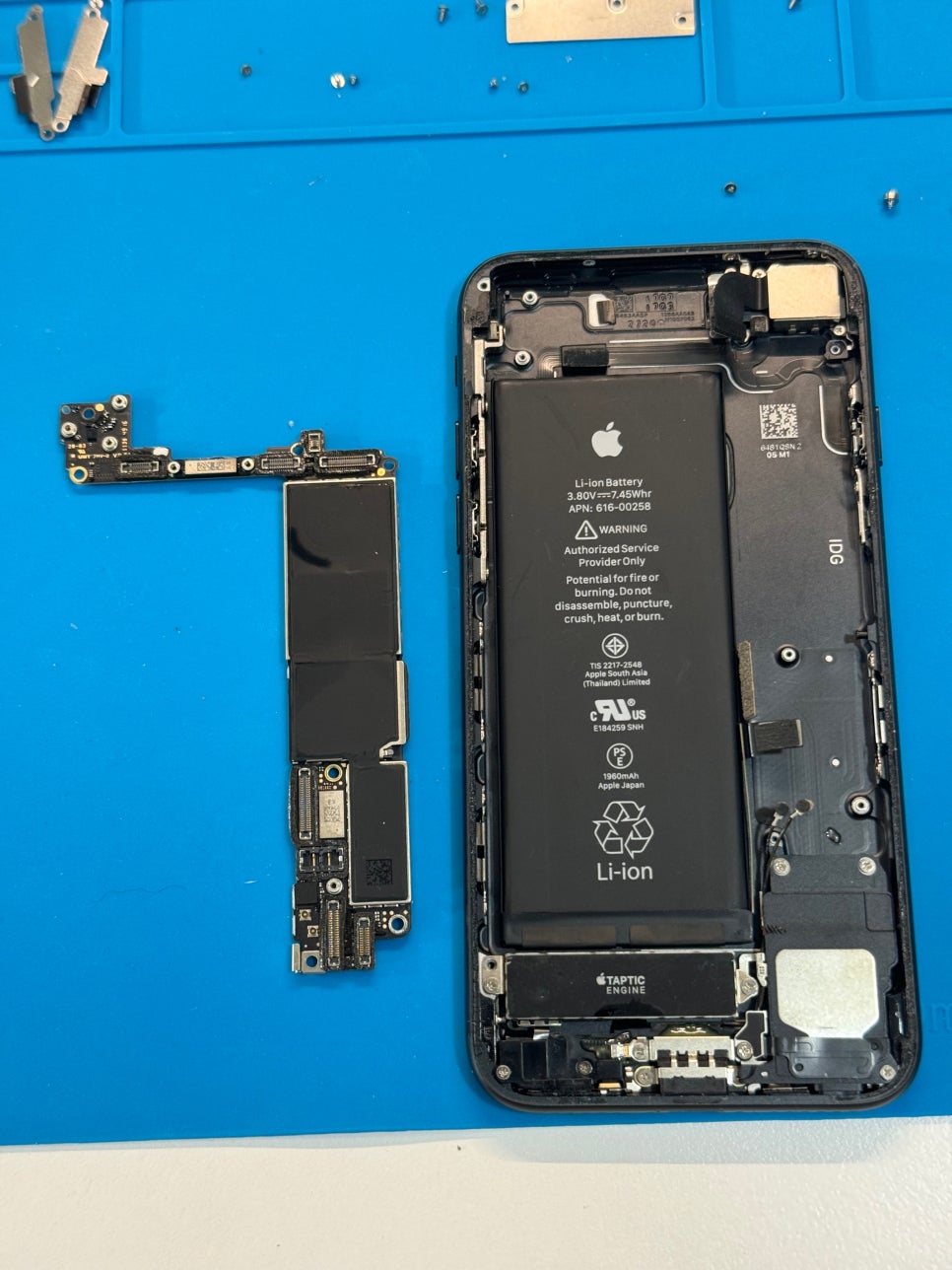

이제 왼쪽에 있는 아이폰에서 메인보드만 추출해서 우측 아이폰에 넣어줄거에요.

배터리를 탈거하지 않아도 메인보드는 쉽게 추출할 수 있어요.

근데 얘는 배터리가 이미 뜯어져있어서 그냥 저대로 했습니다

뭐.. 배터리를 먼저 제거하면 여분공간이 많아서 메인보드를 떼어내기 더 쉽긴 해요.

* 먼저 유심칩 넣는 곳?을 열어줘야해요. 저게 끼워진 상태에서는 내부볼트들을 다 풀더라도 메인보드 분해가 안됩니다

분해해야하는 볼트들을 전부 설명할까 하다가.. 너무 많고 복잡해서 글로 전달하기에는 무리가 있어 생략했음.. 유튜브 참고하세요

* 분해한 볼트들이 전부 사이즈가 다르니 위치를 잘 기억해야해요. 분해한 위치 그대로 옮겨둬야 나중에 안헷갈립니다.

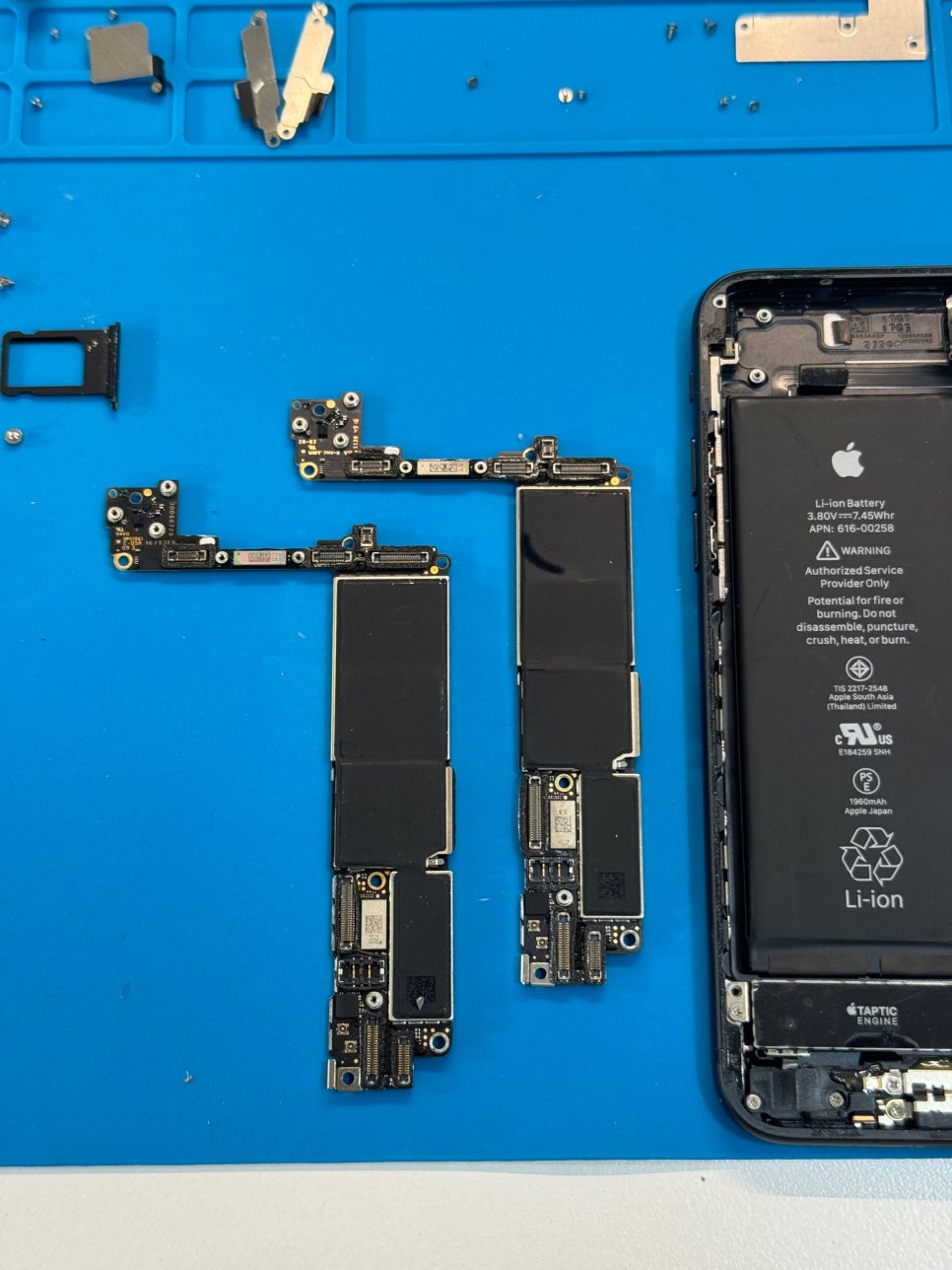

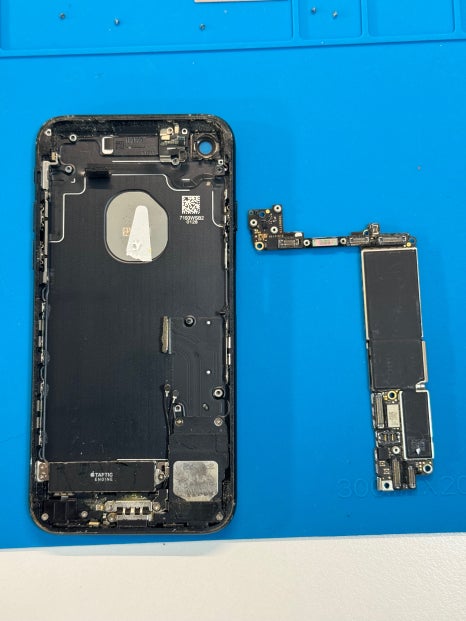

이식할 하우징에서도 메인보드를 추출해줍니다

보드에 일련번호가 따로 안적혀있으니 잘 구분해뒀다가 이식해주면됩니당

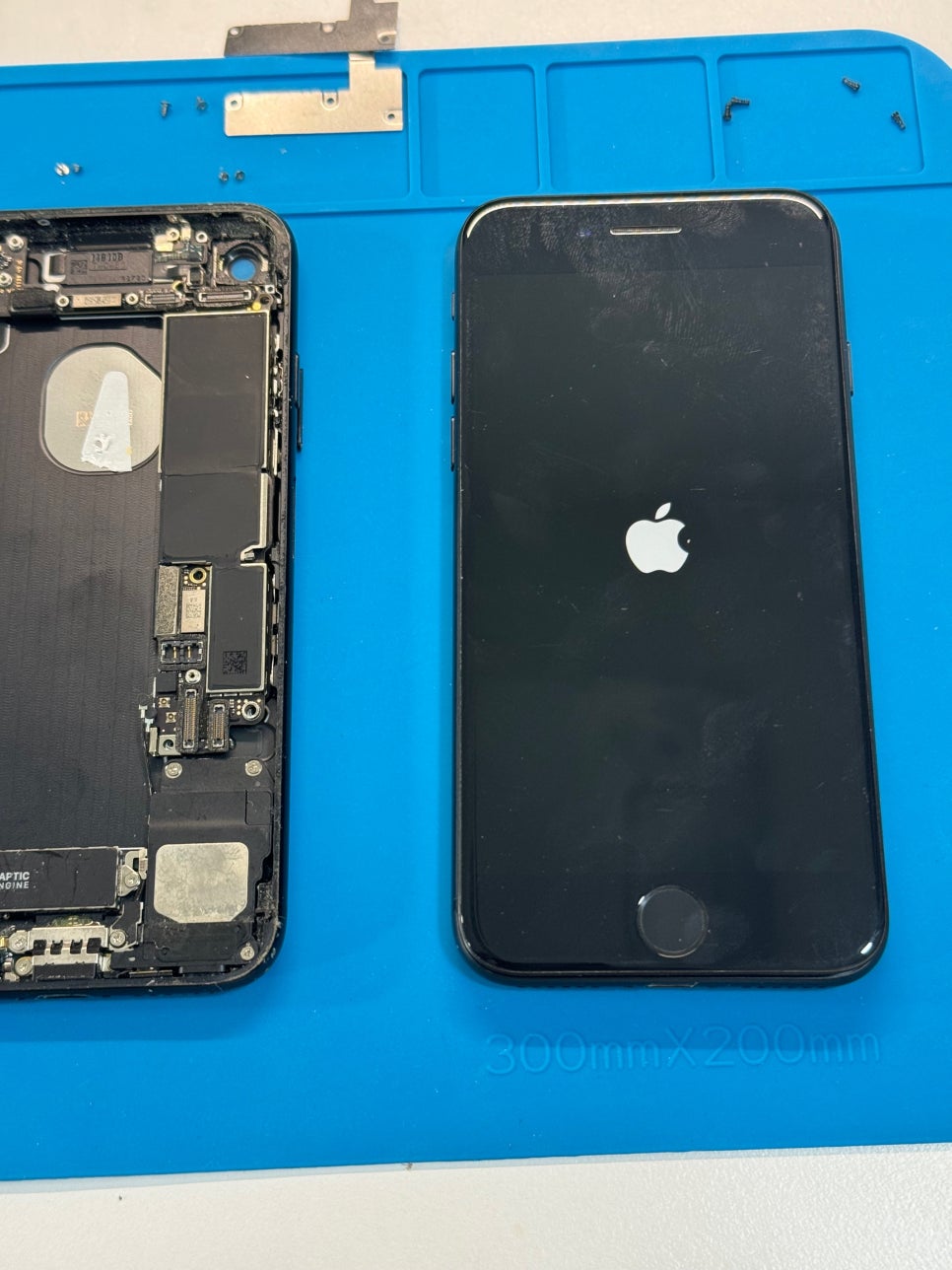

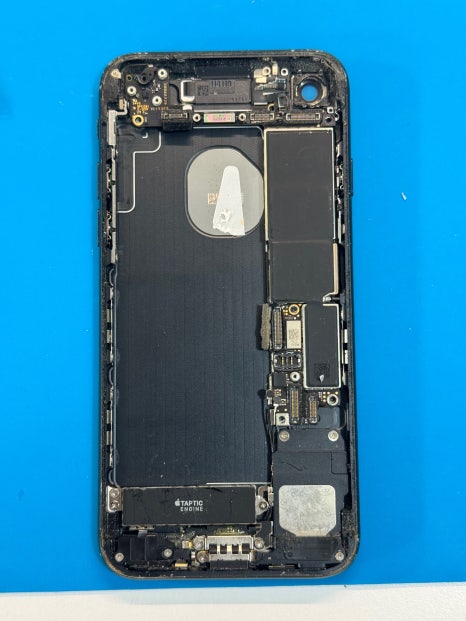

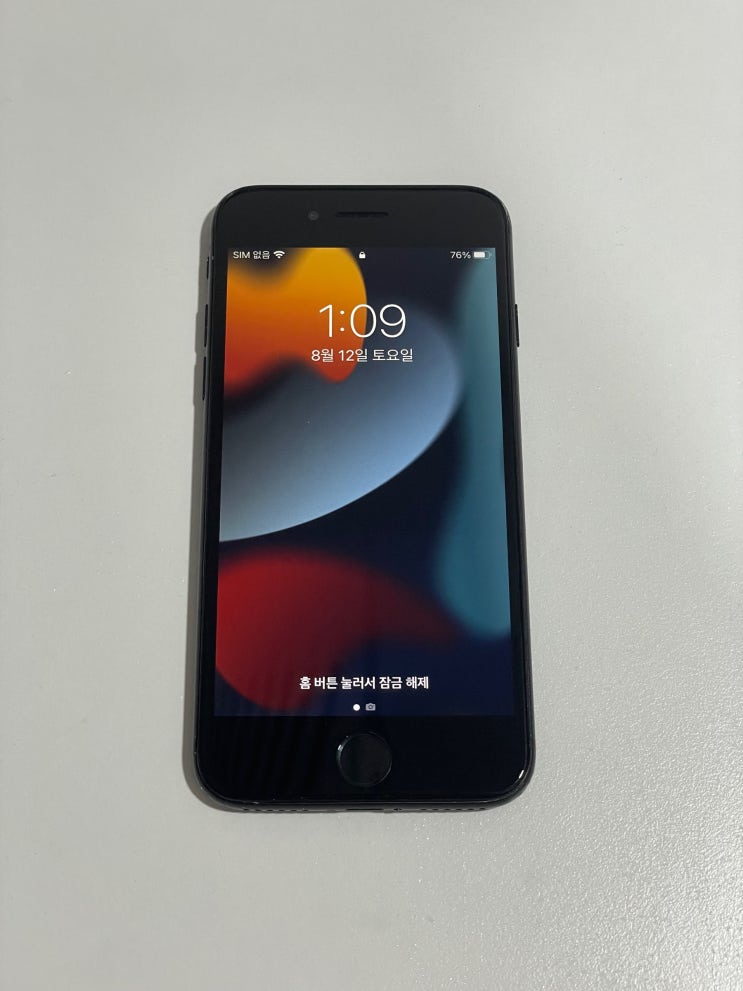

분해한대로 그대로 옮겨주면 됩니다!

메인보드만 이식하면 되는게아니고 홈버튼도 이식해줘야합니다.

아이폰 터치아이디(지문인식)는 홈버튼에 달려있는 칩이 필요해요.

근데 그 홈버튼이 메인보드랑 한 쌍이여서 다른 동일기종의 홈버튼을 대신 달아주더라도 인식하지 못합니다.

* 메인보드랑 홈버튼은 한 쌍이니 홈버튼은 액정을 교체하던 메인보드만 교체하던 같이 따라가줘야해요!

액정부착과정이랑 홈버튼 이식과정은 기존에 글들을 많이 올려서 생략했습니다
