자~~!!! 제 경험을 오롯이 녹여낸

아카라 스마트 도어락 K100! DIY 무타공 자가 교체 설치의 모든 것!

본격적으로 적겠습니다.

0. 미리보기

위 영상은 직접 수행한 모든 교체, 설치 작업 과정의 핵심을

빠르게 살펴보는 목적의 미리보기 영상입니다.

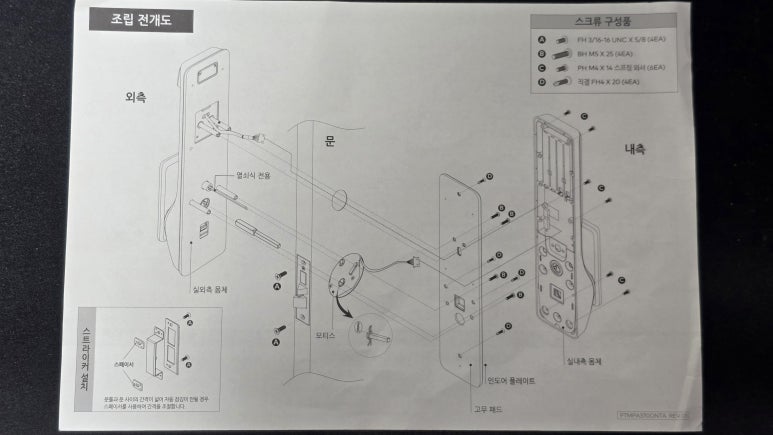

0-1. 조립 전개도​

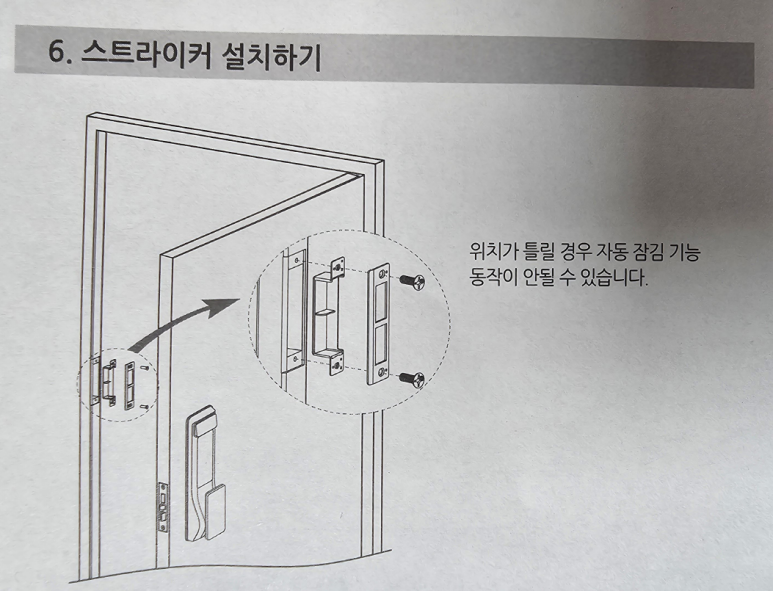

0-2. 설치 순서 및 방법 요약

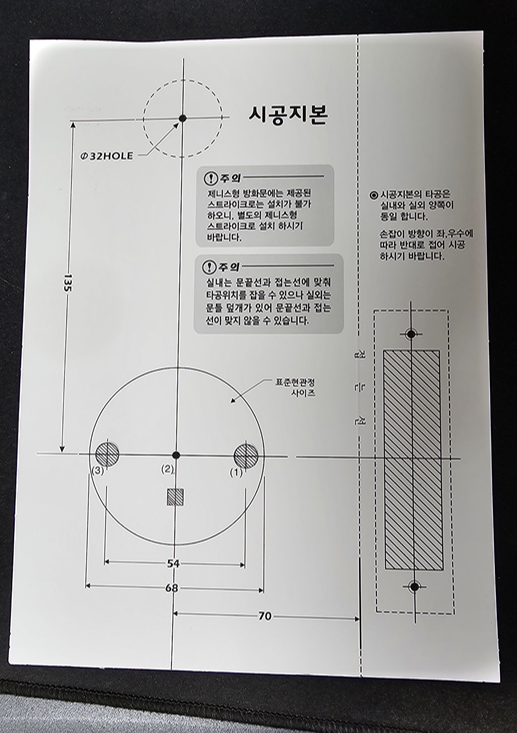

0-3. 시공지본 이미지

0-4. 설치 전후 확인사항

1. 자동잠금 여부를 확인합니다.

(※문이 정상적으로 잠기지 않을 경우 자동잠김 설정을 확인하시기 바랍니다.)

​

2. 자동/수동 잠금이 동작하는지 확인합니다.

3. 스마트키를 등록한 후 등록된 스마트키로 열리는지 확인합니다.

4. 비밀번호를 등록한 후 등록된 비밀번호로 열리는지 확인합니다.

(※비밀번호는 반드시 고객이 직접 등록하도록 해야 합니다.)

​

5. 내부 이중잠금에 대하여 설명합니다.

6. 건전지 교환시기와 비상전원공급장치에 대하여 설명합니다.

7. 스마트키 등록, 비밀번호 변경에 대해 고객에게 충분히 설명합니다.

8. 고객에게 정확히 기재한 제품보증서와 사용설명서를 반드시 전달합니다.

☆★☆★주의★☆★☆

설치시에는 반드시 문을 열어놓은 상태에서 건전지를 삽입하십시오.

1. 아카라 K100 도어락을 설치해 줄 친구 등장~!

설명 1-1 : 디지털 도어록 관련 업종에 종사하는 지인(친구)가

저희 집에 아카라 K100 도어락을 설치해 주기 위해 방문했습니다.

설명 1-2 : 신축 건물을 건축하는 경우가 아니라면 기존에 사용 중이던 도어락을 분리/해체해야 하는데,

당시, 삼성 SDS 디지털 도어락(모델명: SHS-P 710)이 설치되어 있었습니다.

설명 1-3: 저희 집 방화문은 제니스 / 우문형이며, 축O 우문형 RH Z1 스트라이크를 사용했습니다.

특히 이번 자료가 저와 비슷한 조건의- 사용자분들께 도움이 되길 바랍니다.

2. 원래 설치되어 있던 기존 도어락 해체 작업

설명 2-1 : K100 도어락으로 교체 설치하기 위해서 옛날 도어락을 떼어내는 과정입니다.

설명 2-2 : 설치기사 서비스 이용이 아닌 DIY로 자가 교체 설치를 진행하신다면,

작업용 공구를 미리 잘 챙겨 놓으시길 바라겠습니다.

손 드라이버 전동 드라이버는 기본입니다.

설명 2-3 : 육각 별렌치용 드라이버도 준비해 놓으시면 좋습니다.

영상을 보시면 아시겠지만, 일부가 육각 렌치 볼트(나사)로 작업되어 있어서

기존 도어락을 해체할 때 애먹었습니다.

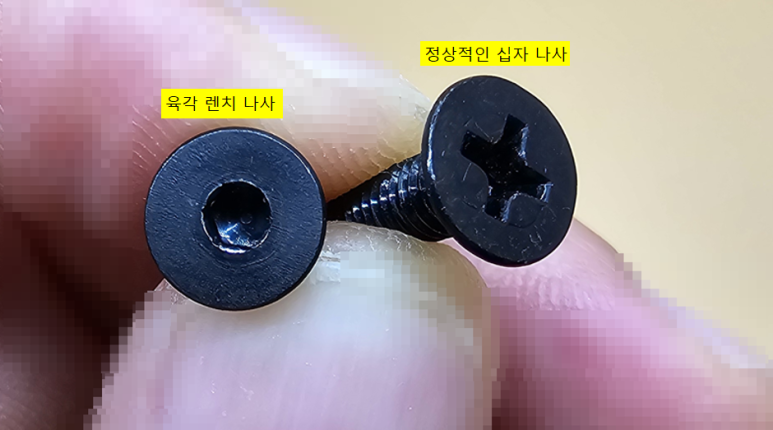

기존 도어락에 잘못 적용되어 설치되어 있던 육각 렌치 나사 이미지 참고용

다행히 저는 육각 별렌치용 드라이버를 구비하고 있어서 문제는 없었습니다.

DIY 자가 교체 설치를 계획하신다면 이러한 어려움을 맞닥뜨릴 수 있다는 것도 염두에 두시면 좋을 것 같습니다.

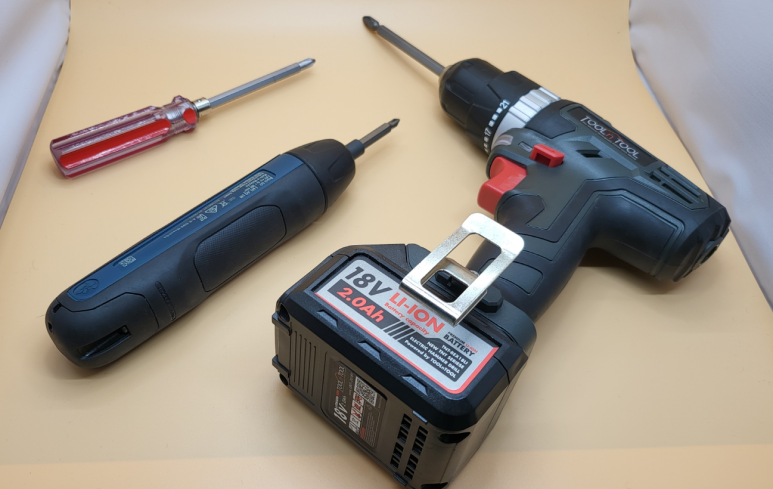

제가 보유 중인 보쉬(BOSCH) 드라이버 세트 자랑

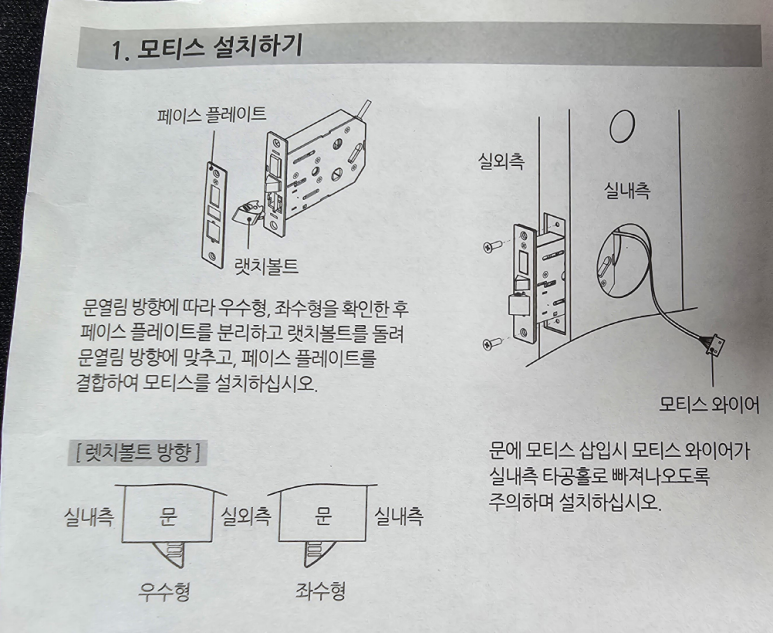

3. 아카라 K100 도어락 전용 모티스 설치 후 샤프트 끼우기

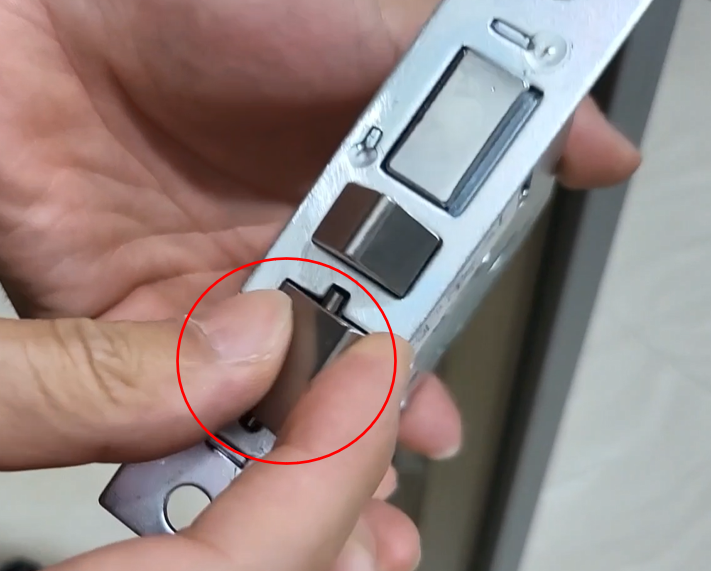

설명 3-1 : 모티스의 랫치볼트 위치는 문 열림 방향에 맞게 둬야 합니다.

예를 들어 저의 경우 우문형(우수형)이기 때문에 아래의 이미지처럼 적용하면 되고

좌문형(좌수형)의 경우에는 당연히 반대로 두면 됩니다.

문이 닫히고 나서 래치볼트가 문을 걸어 잠그는 역할을 하기 때문에

열림/닫힘 구조를 머릿속으로 그려보면 쉽게 이해가 될 것 같습니다.

*렛치 혹은 랫치, 레치, 래치 (latch)의- 사전적 의미

※latch

-(문의) 걸쇠

-(열쇠로 여닫는) 자물쇠

-걸쇠를 걸다, 걸쇠로 잠그다

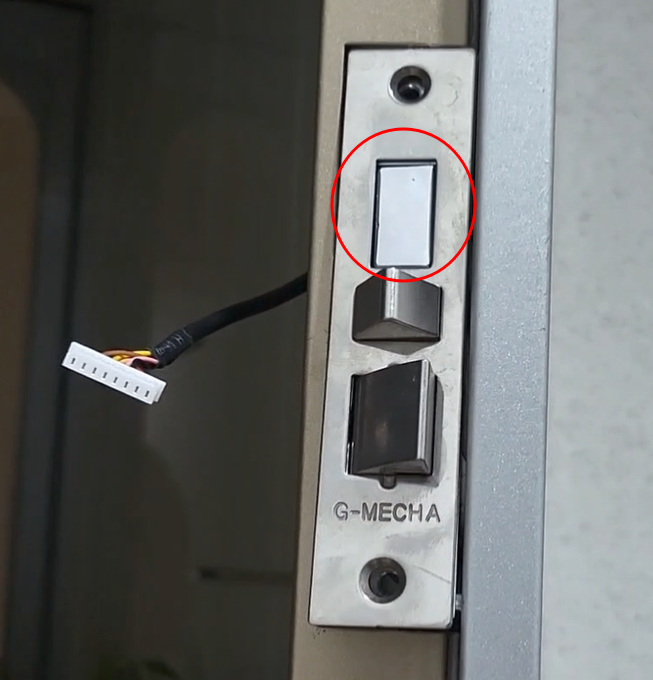

설명 3-2 : 데드 볼트는 위를 향하도록!

모티스를 장착 후 고정해 주는 역할의 철판 덮개(?) 형태만 봐도 알 수 있을 것 같습니다.

G-MECHA라고 적힌 글자가 정방향으로 되어있으려면 데드 볼트는 위에 있어야 합니다.

※데드볼트(dead bolt)의- 사전적 의미

-스프링 작용이 없이 열쇠나 손잡이를 돌려야만 움직이는 걸쇠

-자물쇠의 자물대(빗장쇠)

-본(main)자물쇠

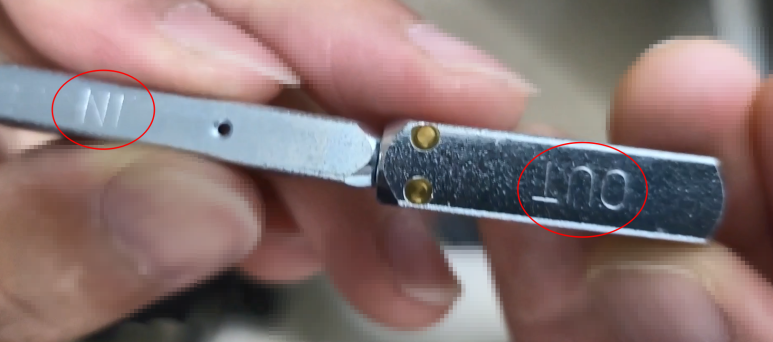

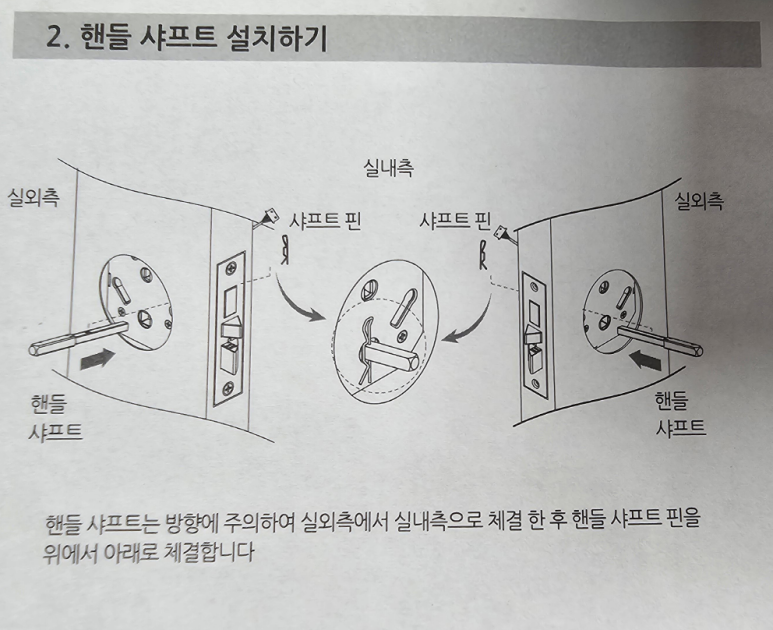

3-3. 샤프트는 OUT = 방화문 바깥쪽 / IN = 방화문 안쪽에 위치하도록!

IN 부분 막대기가 더 얇으므로 방화문의 바깥쪽 → 안으로 끼우면 됩니다.

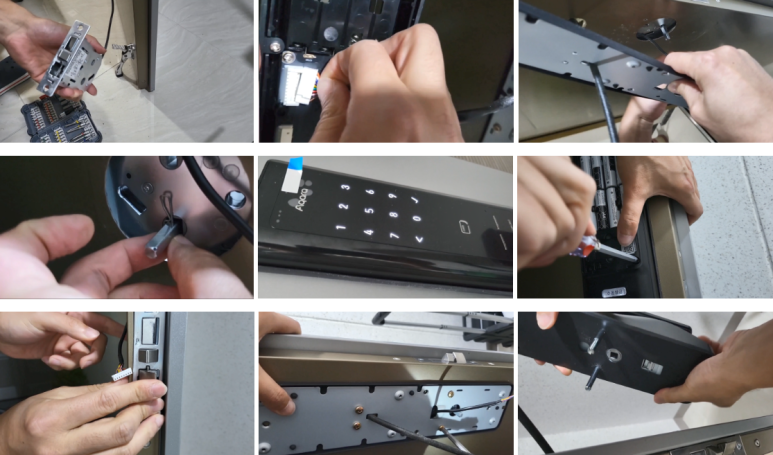

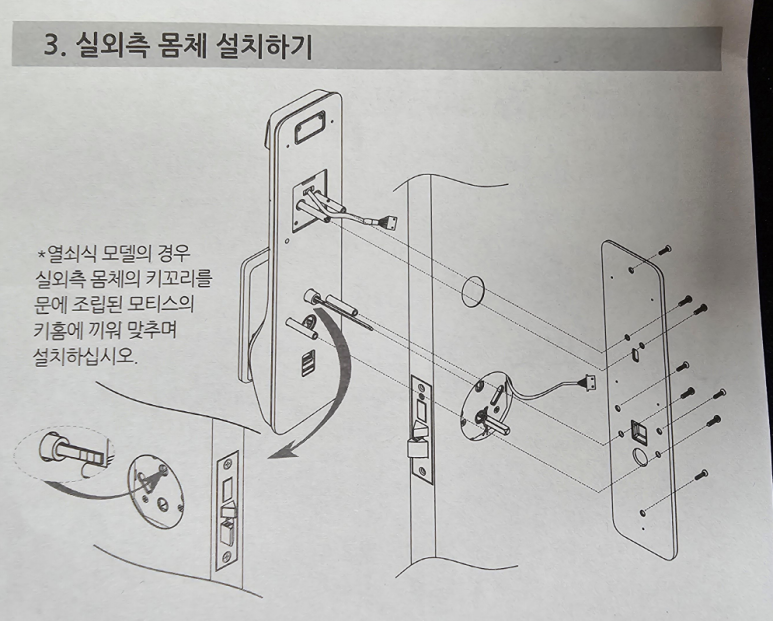

4. 바깥쪽 방화문에 K100 도어락 실외측 바디를 끼우고

플레이트 & 와이어를 적절하게 배치

설명 4-1 : 실외측 도어락 몸체와 (실내측 도어락을 지탱해 줄) 플레이트/철판을

서로 매칭 시켜서 장착해 주는 과정입니다.

설명 4-2 : 도어락 몸체와 플레이트(철판)을 감싸는 고무가 울지 않도록 이쁘게 펴서 설치합니다.

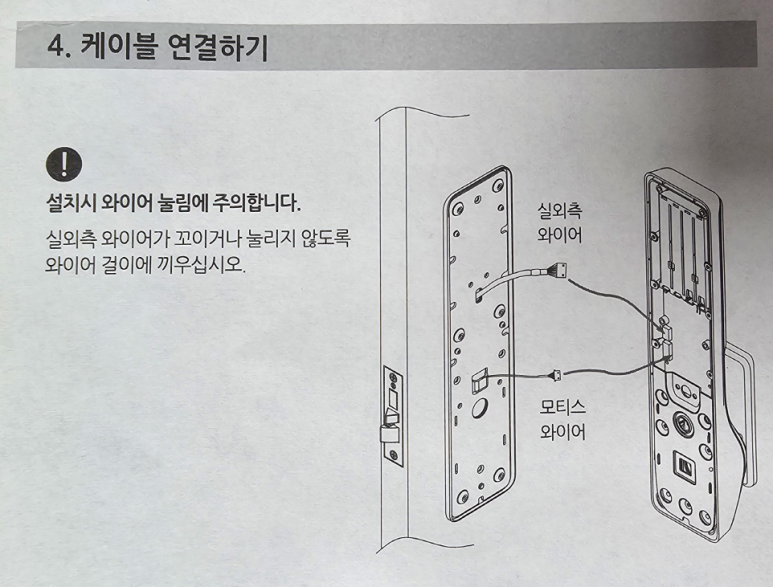

설명 4-3 : 모티스로부터 인출되어 있는 두 가닥의 와이어(선, 케이블)은

실내측 타공홀로 빠져나오도록 해줍니다.

5. 실내측 방화문에 부착된 플레이트를 피스를 통해 고정

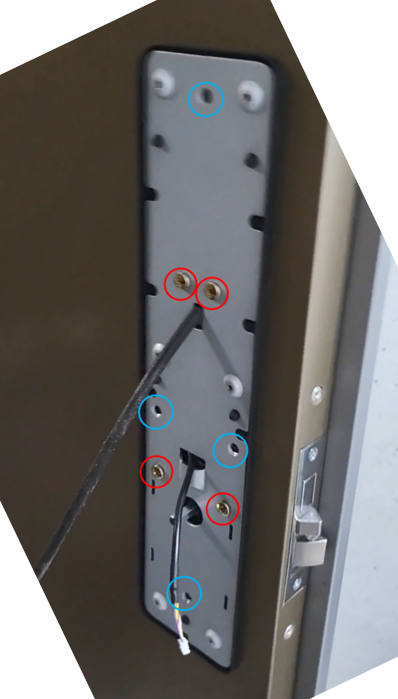

설명 5-1. 저는 무타공 설치를 지향하기 때문에

이미 피스 구멍이 뚫려있는 빨간색 동그라미 부분만 피스를 통해 고정했습니다.

만약 더 튼튼하게 설치하시려면, 파란색 원의 구멍을 통해서도 피스로 고정하셔도 좋습니다.

설명 5-2 : 전동 드라이버와 손드라이버를 적절하게 이용하시길 바랍니다.

예를 들어 전동 드라이버로 피스를 적당히 고정 후, 손 드라이버를 통해 섬세하게 나사를 조여 주는 거죠.

너무 세게도 말고 너무 약하게도 말고 딱 적당하게 말이죠.

6. 모티스 와이어 하네스의 잭을 실내측 도어락 바디와 연결

설명 6 : 모티스로부터 인출되어 있는 암/수 잭/커넥터 구조로 되어 있는 와이어 하네스를

실내측 도어락 몸체와 연결해 줘야 하는데,

핀(PIN)이 우그러지거나 손상되지 않도록 비스듬하게 잘 눕혀서 꽂아주면 됩니다.

영상에 잘 나와있으니 참고하시면 되겠습니다.

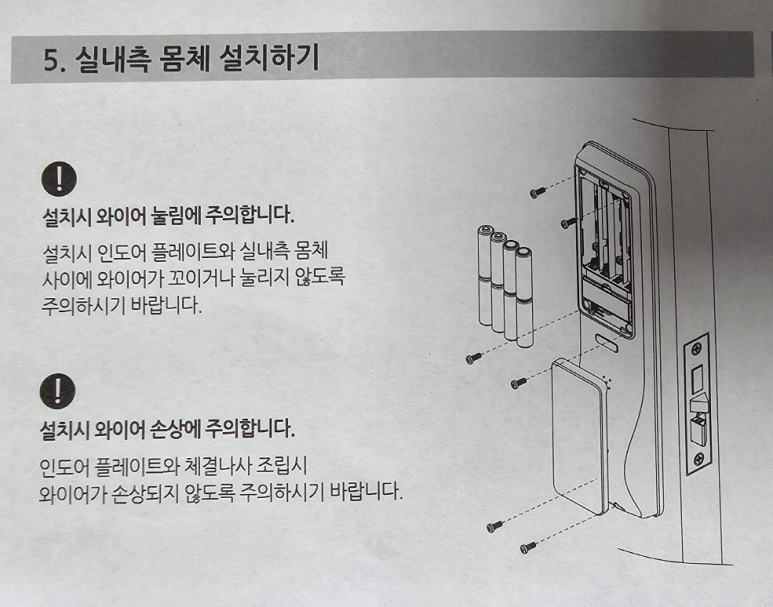

7. 실내측 도어락 바디를 피스를 통해 철판과 고정

이번 건 굳이 설명이 없어도 될 것 같습니다.^^

8. 배터리 8개를 모두 끼우고 도어락의 숫자판에 불이 들어오는지 확인

이것도 굳이 설명이 필요 없을 것 같습니다.

배터리를 넣어주고 전원이 잘 들어오는지 확인하는 차원이니까요!

마무리

꽤 열심히 영상을 찍고 편집한 뒤에 부연 설명하는 자료를 만들어 봤는데,

잘 보셨는지요?

이번 포스팅은 단순히 물리적으로 도어록만 설치하는 과정을 보여드리는 것이지만,

Aqara K100 도어락을 DIY 셀프, 자가 설치를 고려하는 분들께 도움이 되었으면 합니다.

저 또한 K100 도어락 설치 과정을 시리즈별로 다루면서

이제는 지인 찬스 없이 스스로 도어락을 설치할 수 있겠다는 자신감이 생깁니다.^^

곧 페어링 후 사용하는 모습도 함께 보여드릴 수 있도록 하겠습니다.

저는 마침 애플 아이폰, 삼성 갤럭시폰을 다 보유하고 있고

음성 인식 명령이 가능한 구글 네스트 허브 2세대, 갤럭시 홈미니, 애플 홈팟과 같은

인공지능(AI) 스피커도 다 가지고 있는데,

Aqara K100 Smart Doorlock를 IoT로 제대로 활용하는 모습을 얼른 보여드리고 싶네-요.

갤럭시폰 유저를 위한 삼성 스마트싱스(SmartThings)

아이폰 유저를 위한 애플 홈킷(Apple Homekit)

글로벌 유저(?)를 위한 구글홈(Google Home) 으로 모두 사용할 수 있는

호환성, 연동성, 사용성이 기가 막히는 제품일 것으로 기대됩니다.

특히 이런 제품을 조만간 출시될

아카라 매직패드 S1 플러스(Aqara MagicPad S1 Plus)

아카라 T2 다운라이트(Aqara Spot Light T2)와 함께 사용한다면

정말 멋질 것 같습니다.

매직패드 S1 플러스와 T2 다운라이트는 제 주력 제품으로 분류되오니

좋은 가-격과 유용한 자료로 도움드릴 수 있을 것 같습니다. ^^

많이 많이 찾아주세요!!!

저 이지엉클 아이오티로부터 제품 구입 상-담과

스마트홈 인테리어 시공/구축 지원 등 도움이 필요하시다면

댓글의 링크를 확인해 주세요!

감사합니다.
