아이폰 7 메인보드수리 August 1st 2023 iPhone 7 motherboard repair

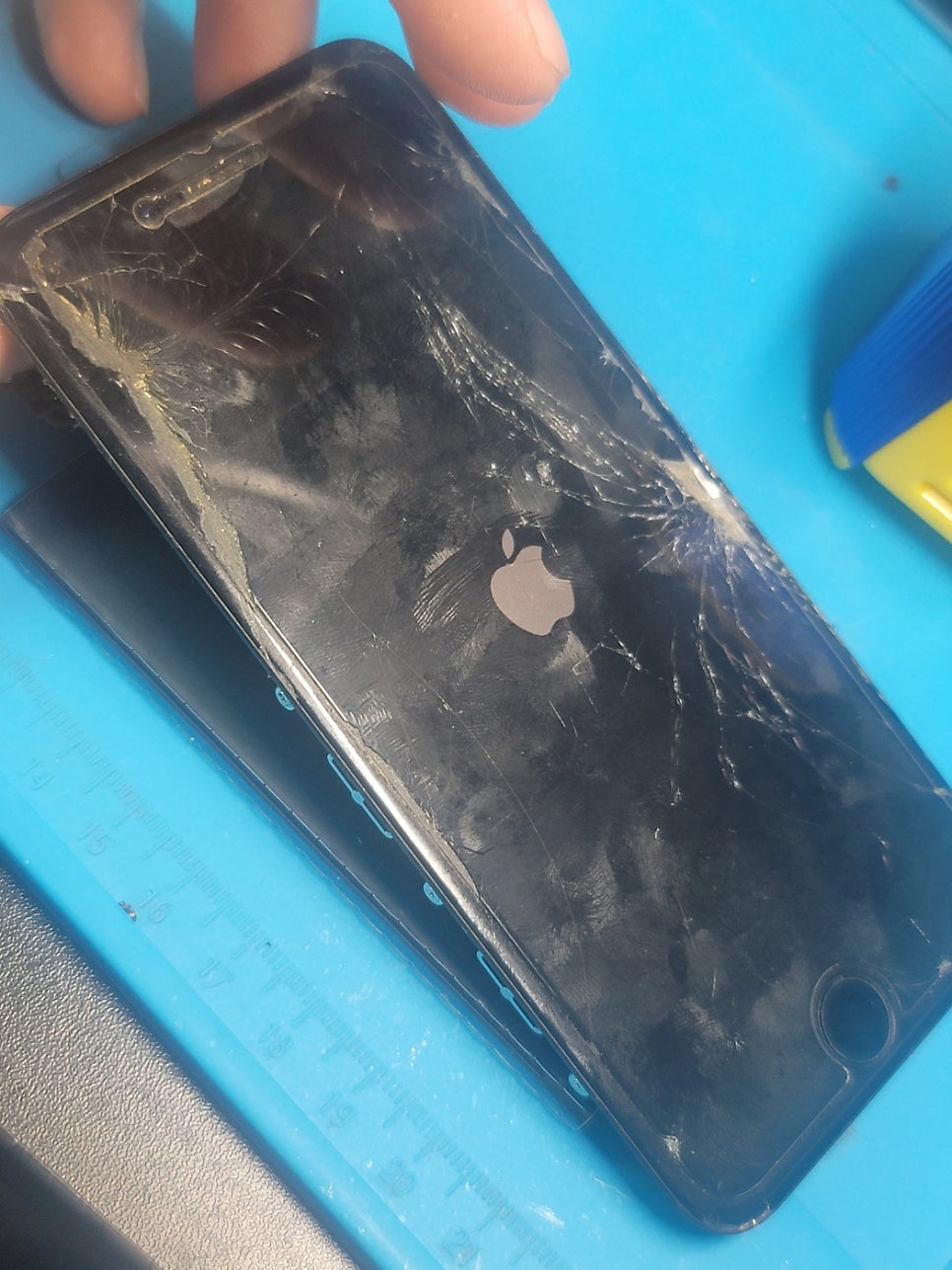

아이폰 7인데 사과 로고에서 계속 재부팅되는 증상으로 진단을 시작했습니다. 기본적으로 배터리 새것으로 해보기도하고

충전단자를 바꾸어보기도하고 했는데 단순 부품교체로는 해결되지 않아서 메인보드를 분리해서 작업을 시작했습니다.

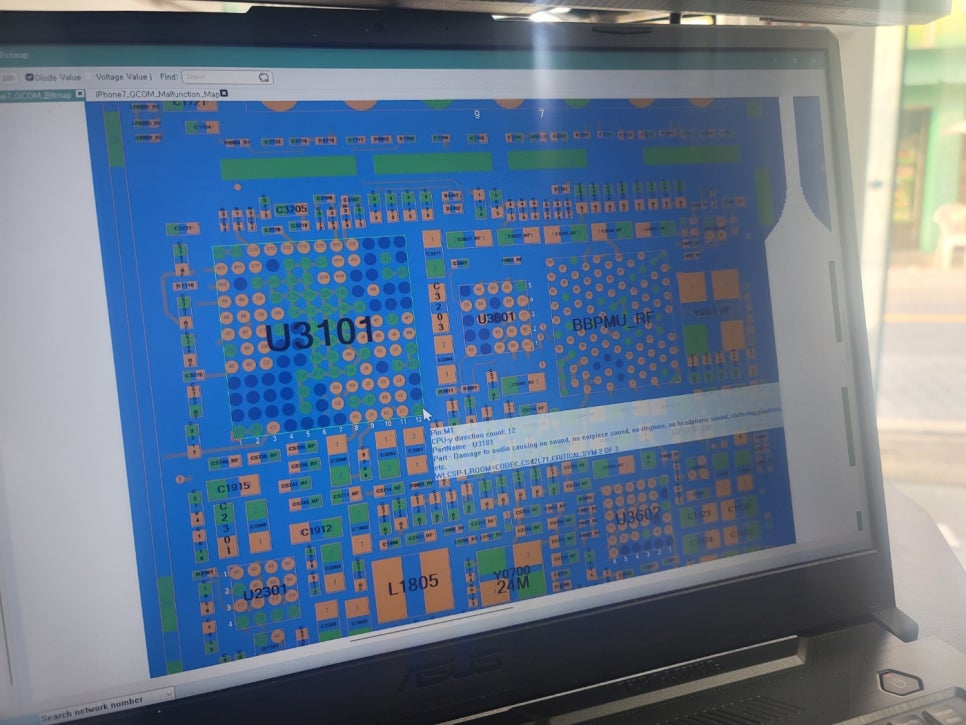

아이폰 7과 7+의 고질병인 빅오디오 IC 인데요 이 IC가 망가지면 통화시 들을수도 상대방이 들리지도못하고, 음성녹음이 안되고 화면이 천천히 넘어가는등 문제를 일으킵니다. 아주 간혹가다 이것때문에 부팅이안되는경우가있는데 다른 IC들은 정상인것같아서 제일먼저 여기를 의심이가서 한번 IC 칩을 제거하고 안에 패턴이 나갔는지등 확인해보겠습니다.

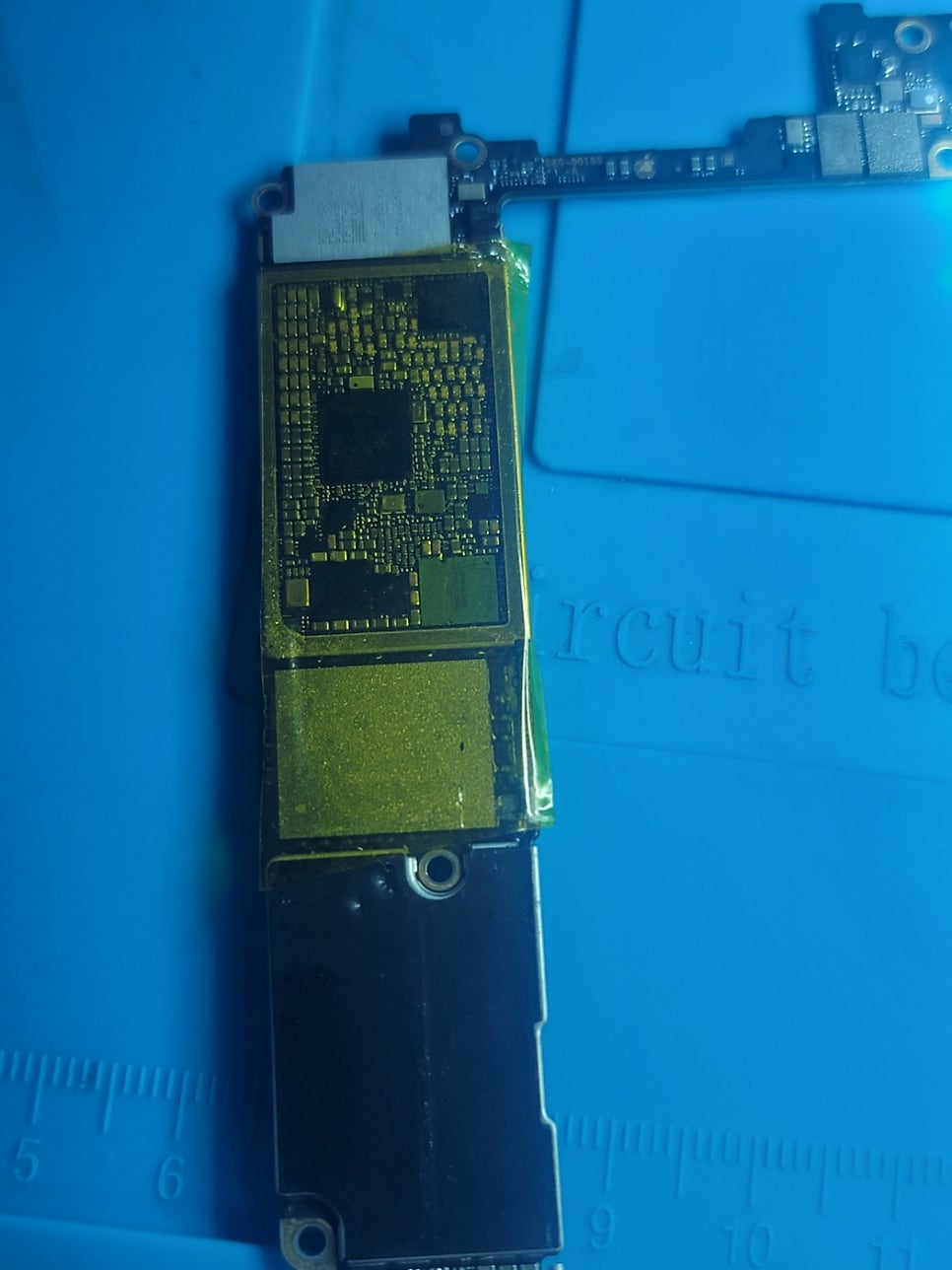

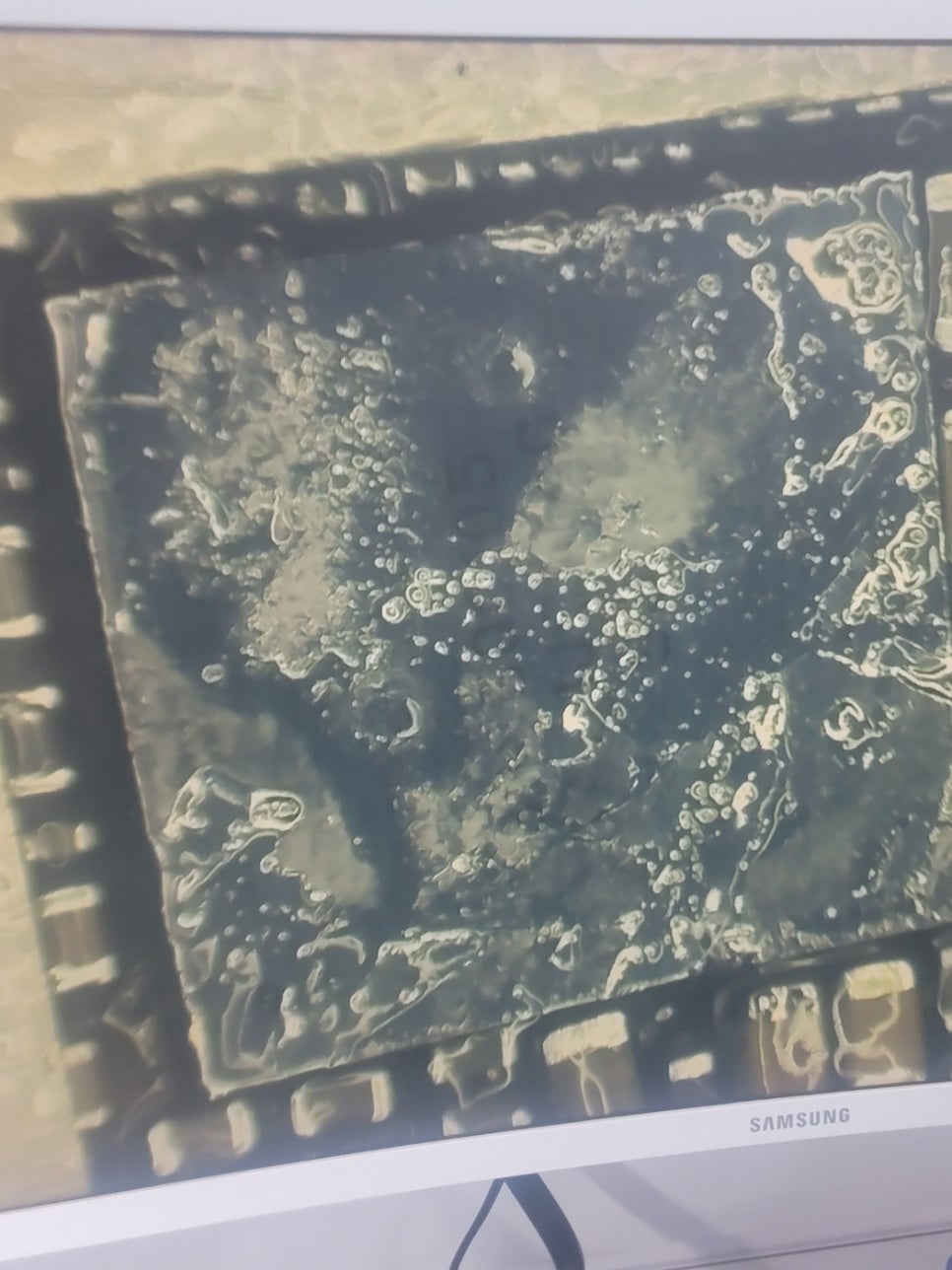

플럭스를 잔뜩 묻혀줍니다.

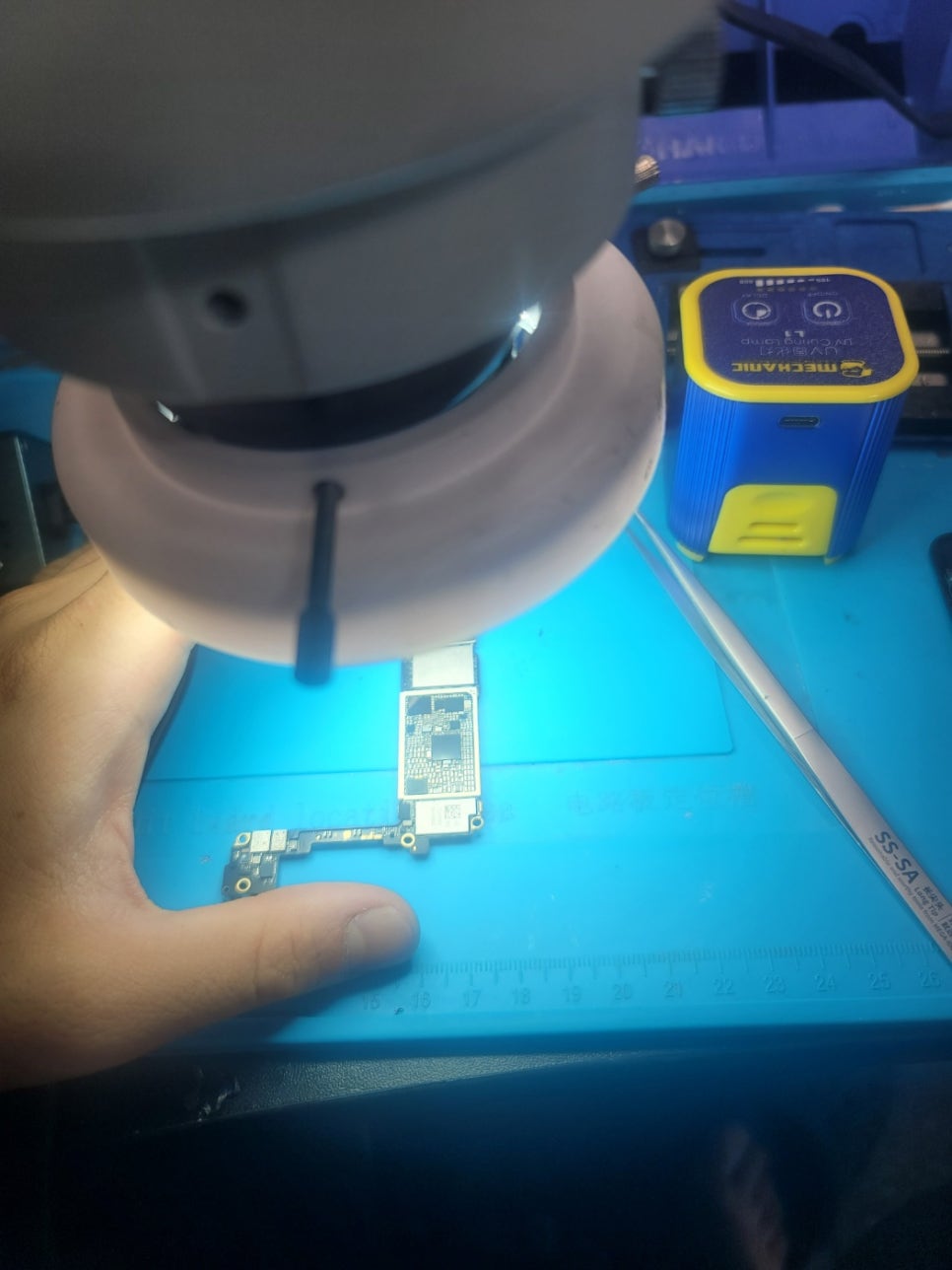

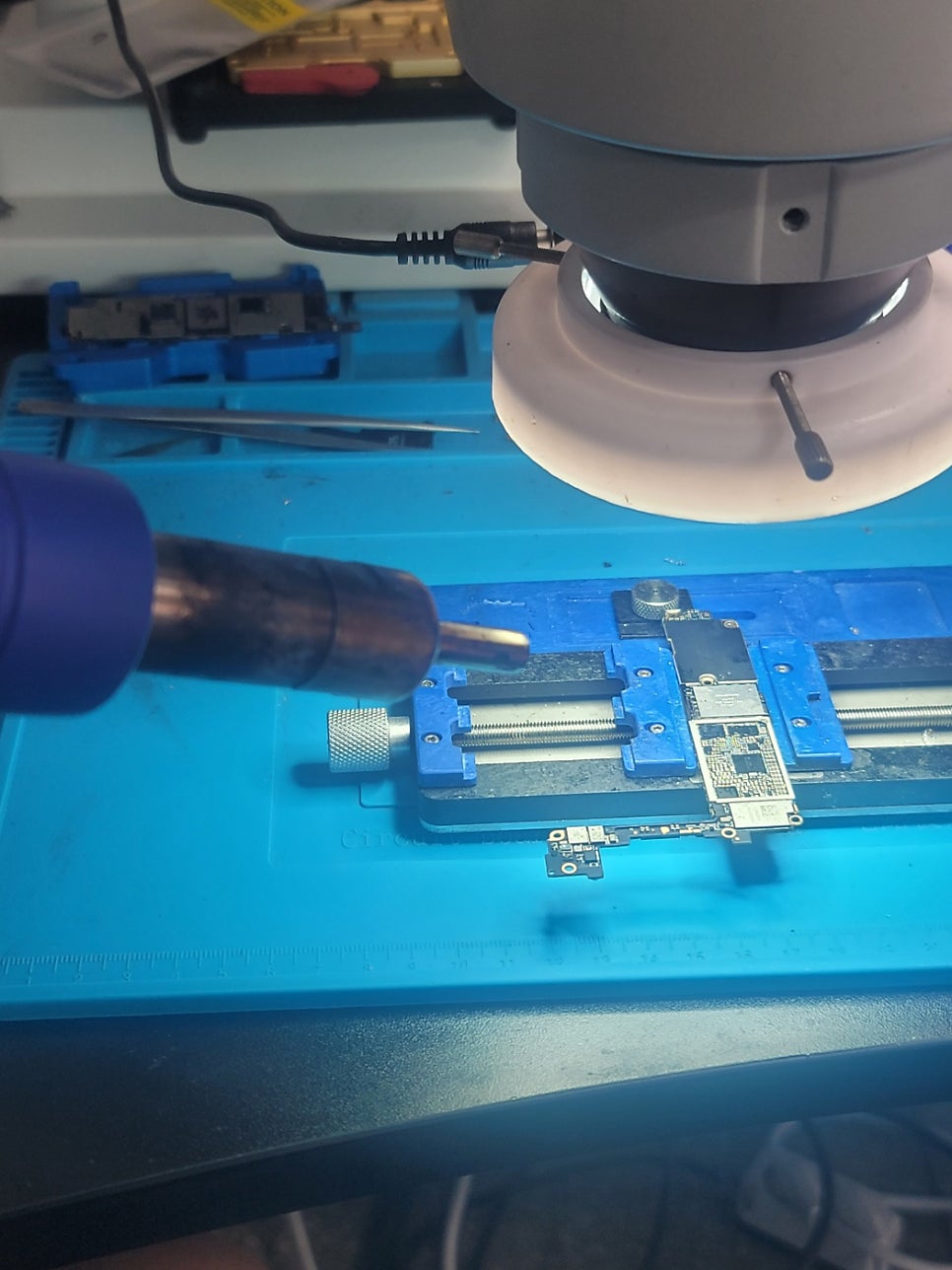

열풍기로 조심스럽게 띠어내줍니다. IC칩은 부서지지만 않으면 리볼해서 다시 재사용가능합니다.

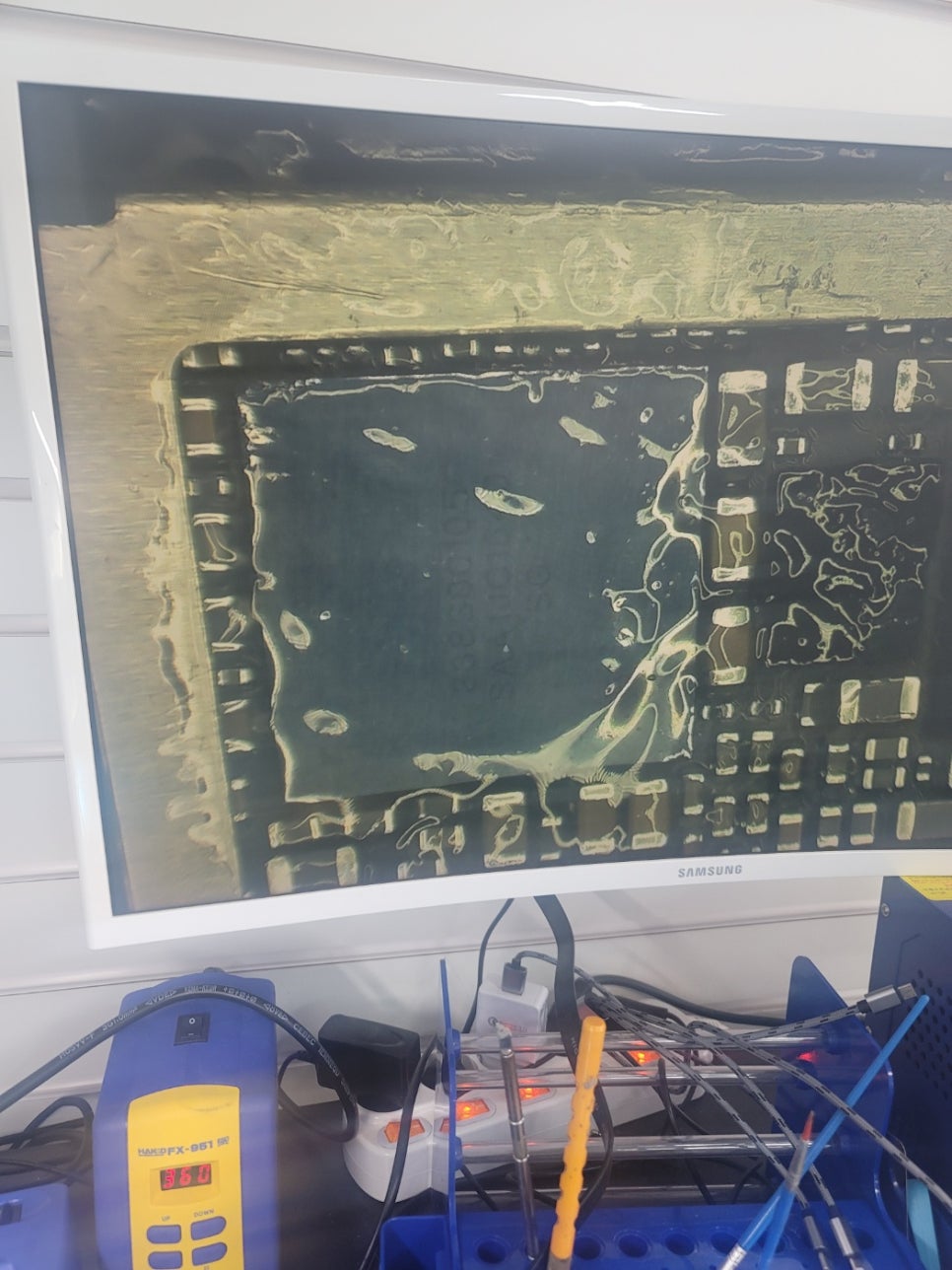

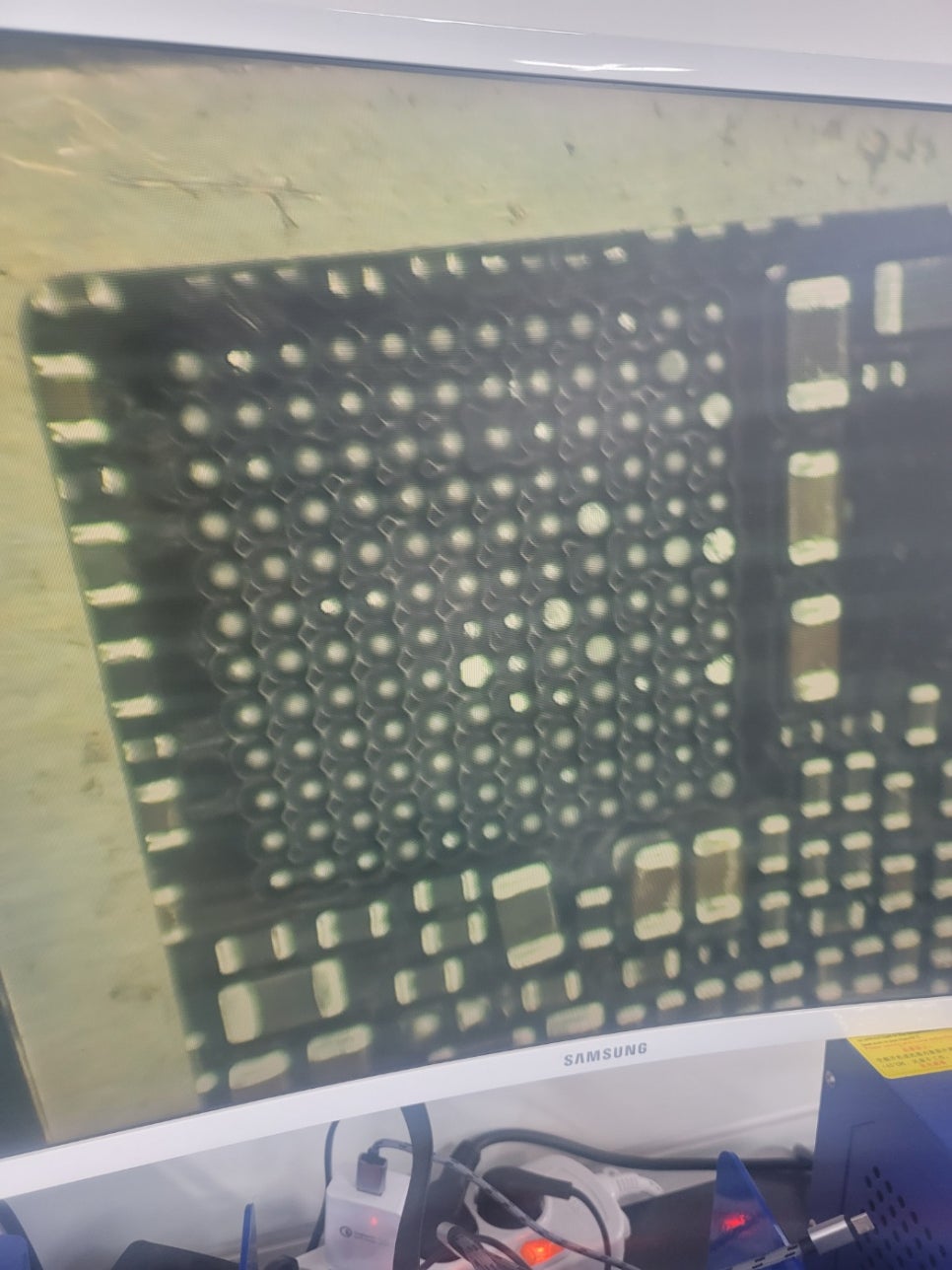

아래 납볼들을 솔더윅을 사용해 깨끗히 정리해주고보니 전혀 패턴도 안나가고 멀쩡해서 다시 IC칩에 리볼을해서

원복해주겠습니다. (나중에 보니 여기서 운좋게 리볼작업만해서 부팅을 성공시키게 되었습니다.)

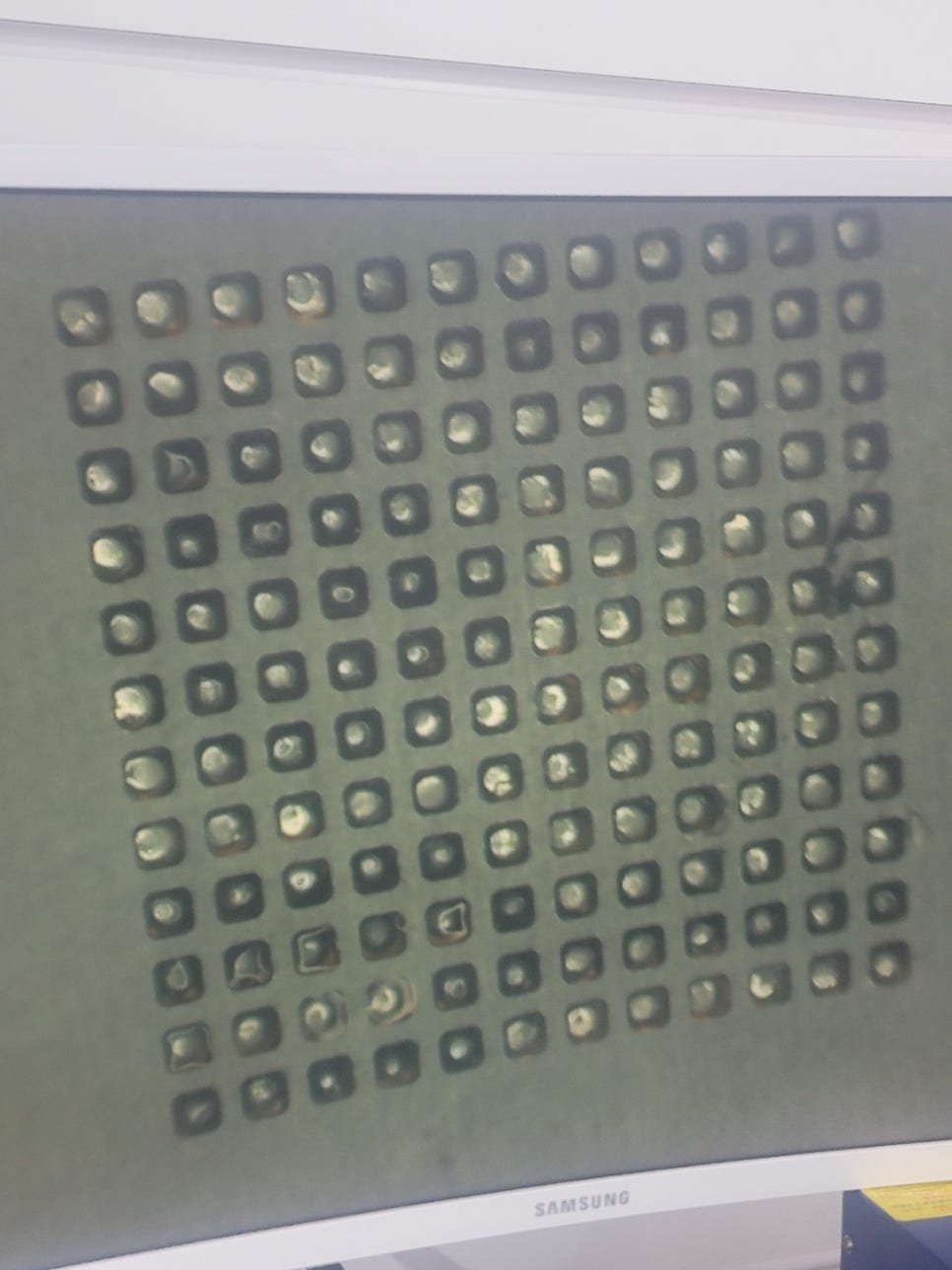

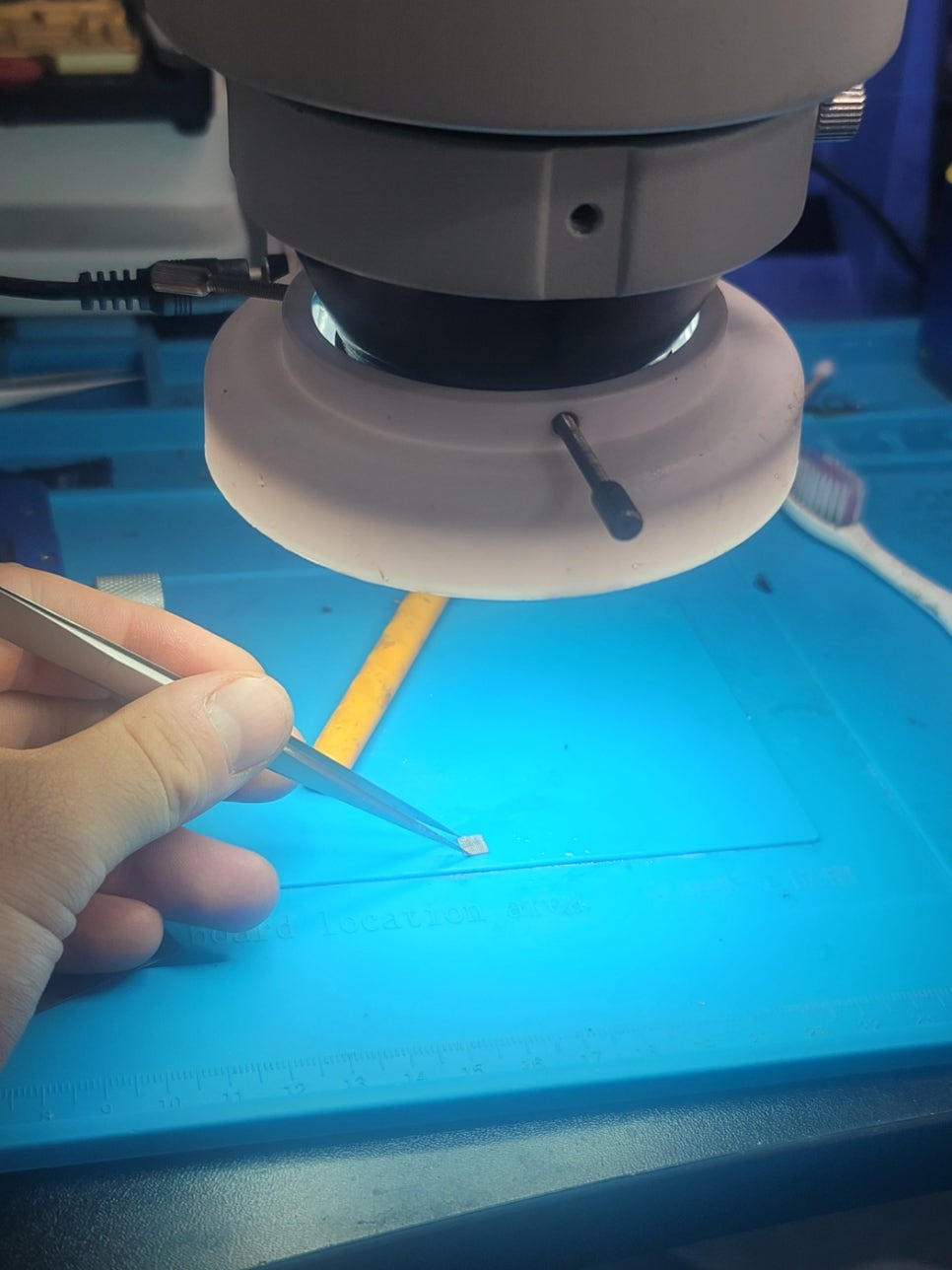

분리된 IC칩입니다. 실제 크기는 아주 작습니다.

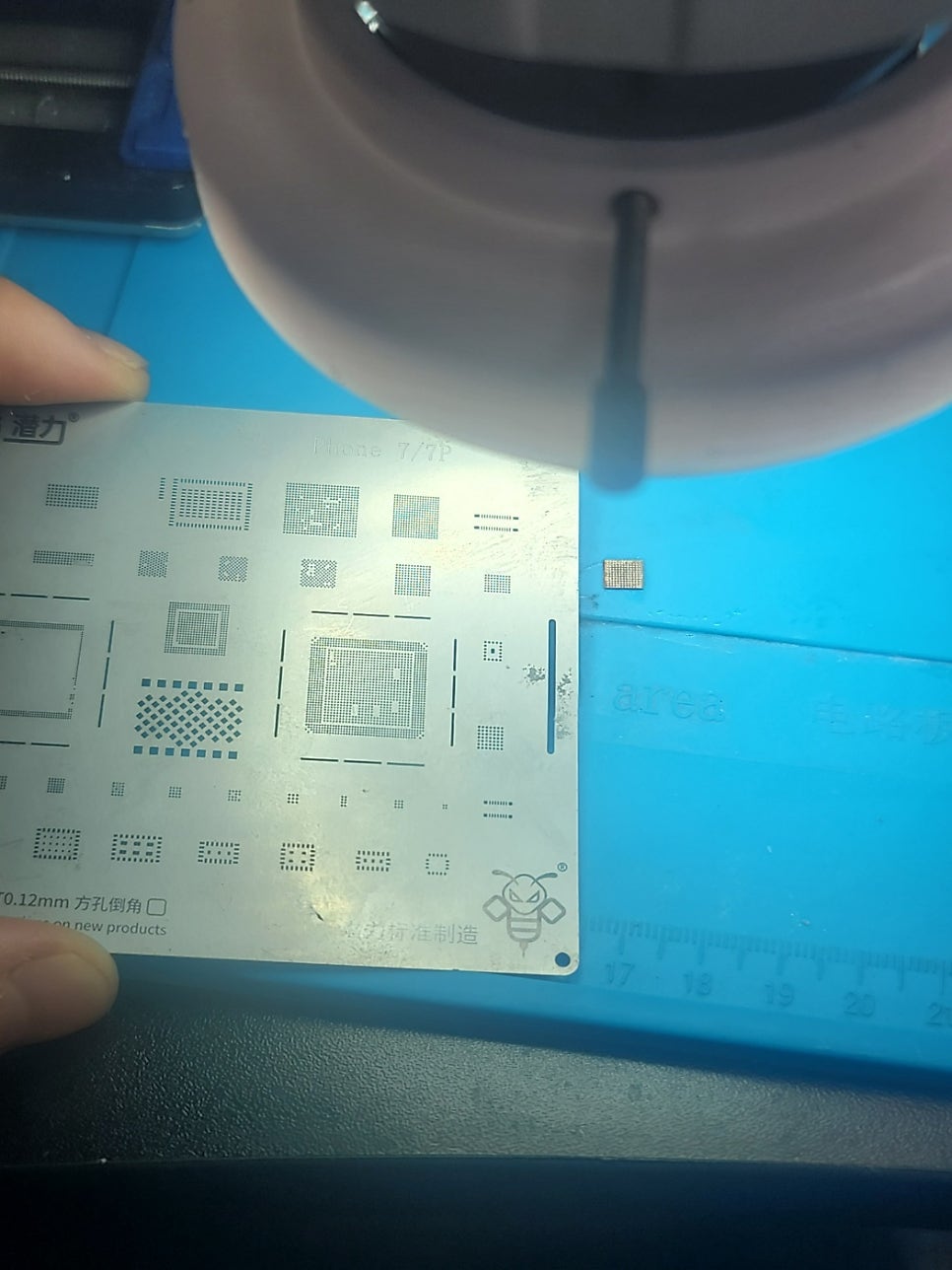

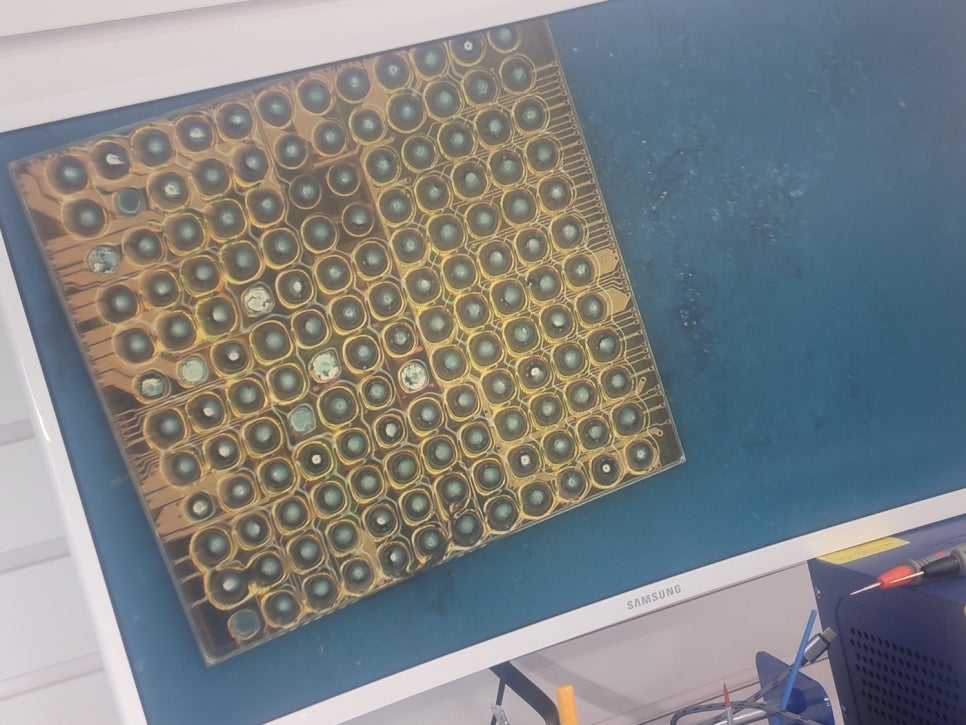

솔더윅으로 IC칩을 정리해주고 바로 리볼작업을 시작합니다.

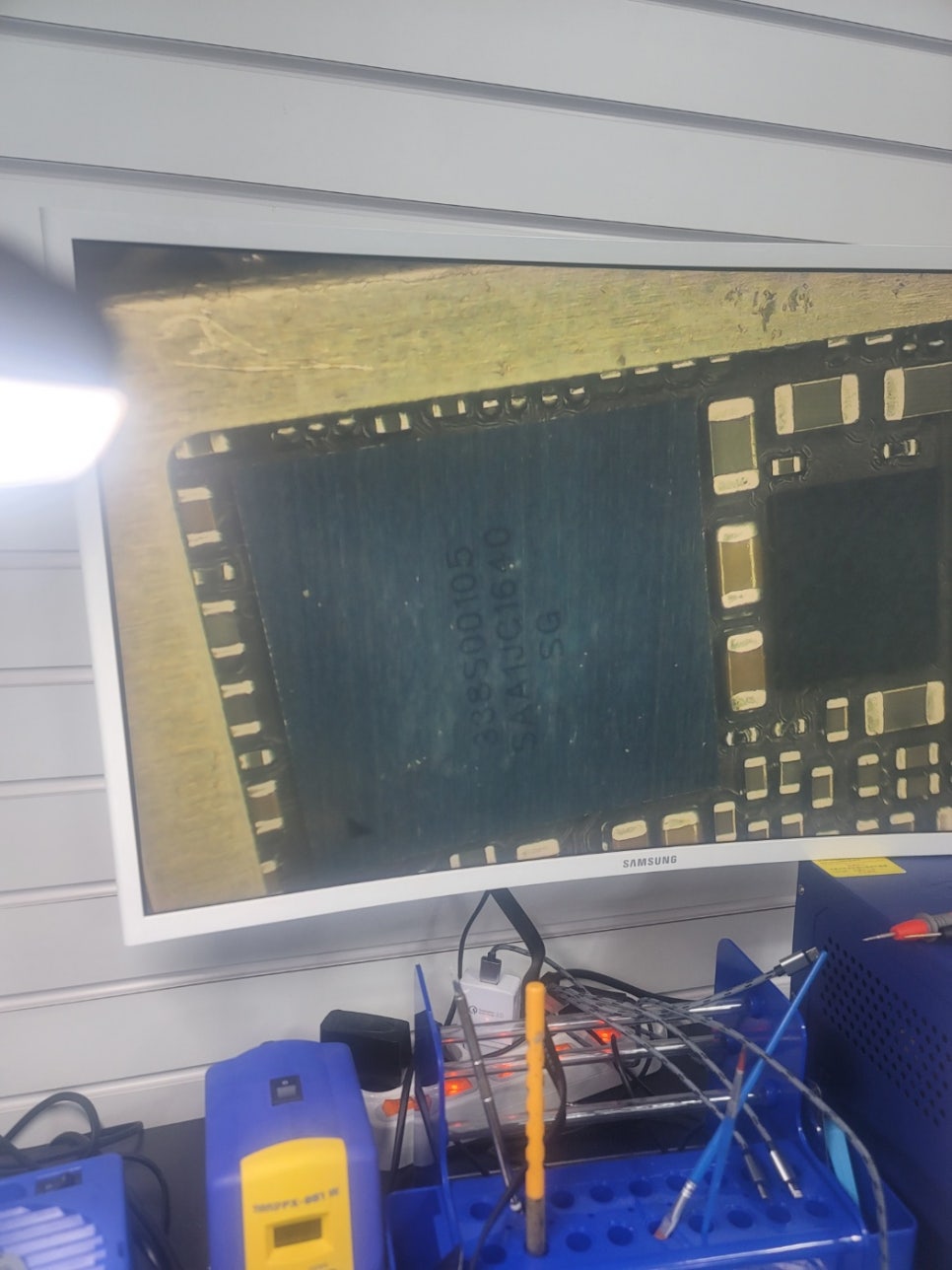

그후에 작업한 IC칩을 다시 열풍기를 이용해 원복해줍니다. 메인보드에서 위험한점이 저 열풍기가 다른쪽에도 열이

가해지기때문에 열조절을 실패하여 CPU나 NAND메모리 손상이가면 핸드폰전원이 죽게되어 수리가 완전히 실패로끝나게됩니다.

​

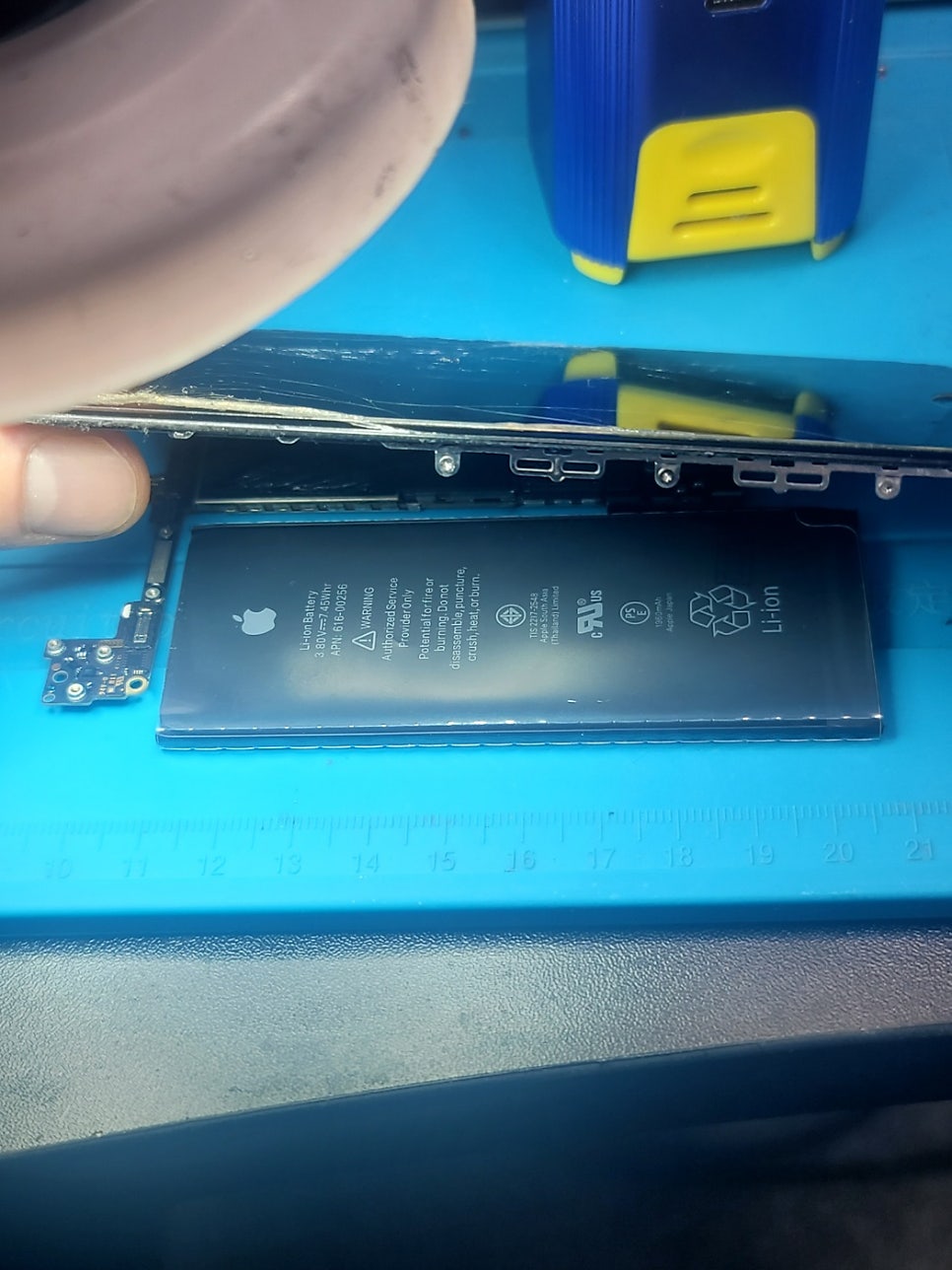

배터리 스크린 메인보드만 가연결시키고 여기서 전원핀을 쇼트시켜주어 전원을 켜줍니다.

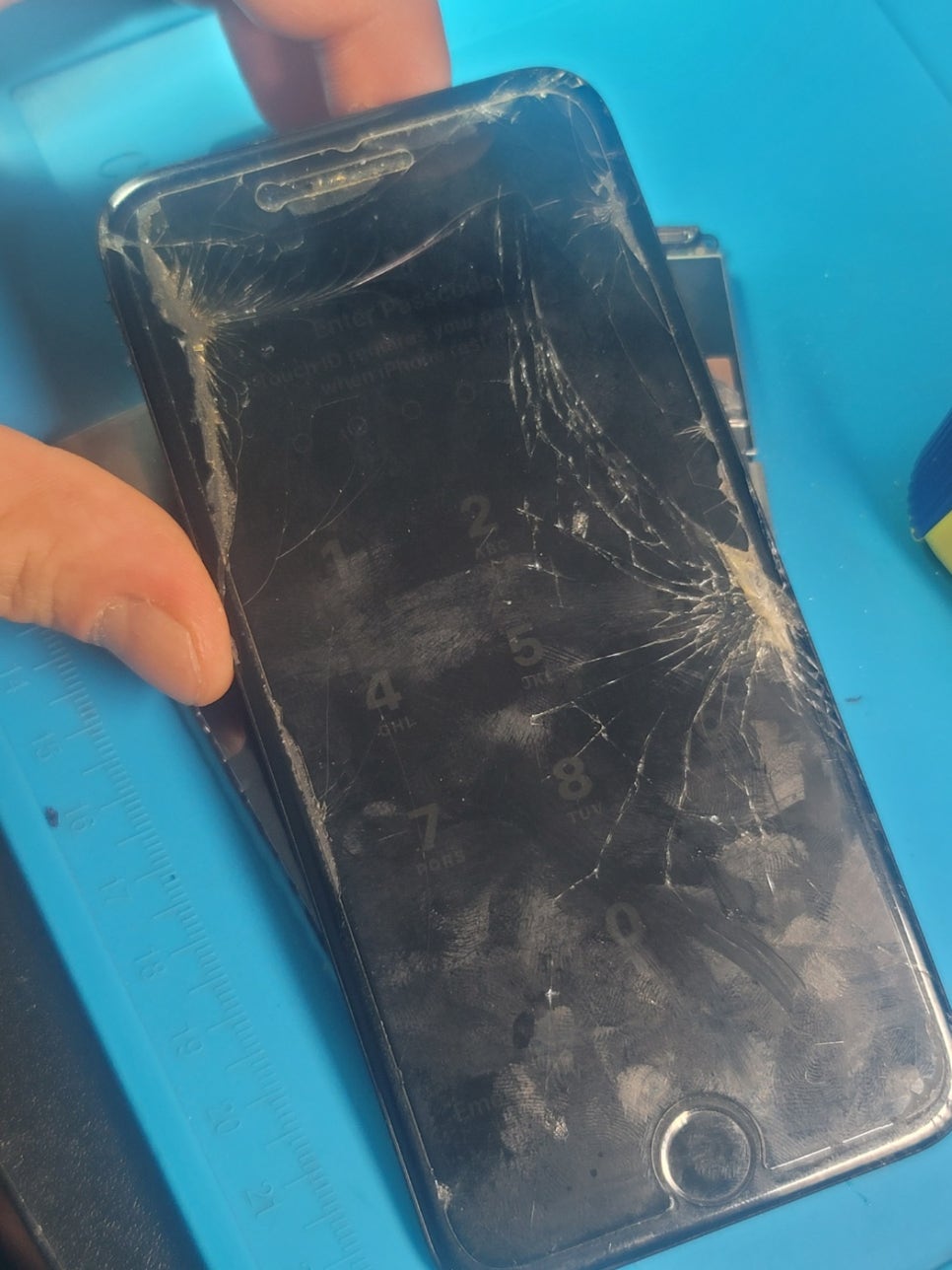

전원이 들어오고 잘작동하네요. 고객님은 데이터 추출만이 목적이라서 다른것은 수리진행하지않고 여기서 마치기로 했습니다. 읽어주셔서 감사합니다.

​
