아이폰8 자가수리 액정교체, 하우징교체, 버튼수리

아이폰8 하우징 자가교체, 액정 자가교체

알리발 액정: 20000원 / 여분 하우징(버튼 케이블: 6000원)

수리난이도 ★★★☆☆

분해난이도 ★★★★☆

​

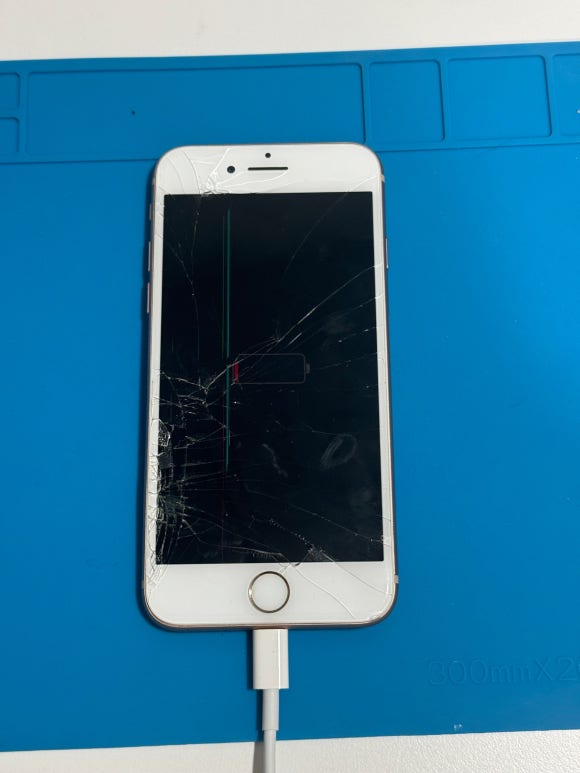

이번에도 블로그 포스팅을 위해 액정이 파손된 아이폰을 중고로 사왔습니다.

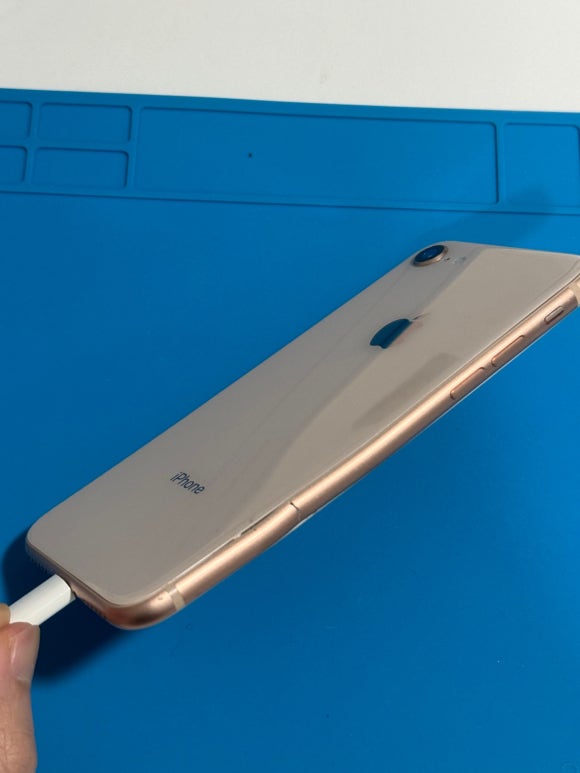

판매자는 액정만 파손되고 외관은 깨끗하다고했지만

이렇게 금이 있었고 판매자는 배송보내자마자 판매글이랑 아이디 날리고 사라졌어요ㅋㅋ

​

뭐 그래도 블로그 쓰기는 더 좋을 것 같아서 액정과 하우징까지 교체하게 되었습니다.

​

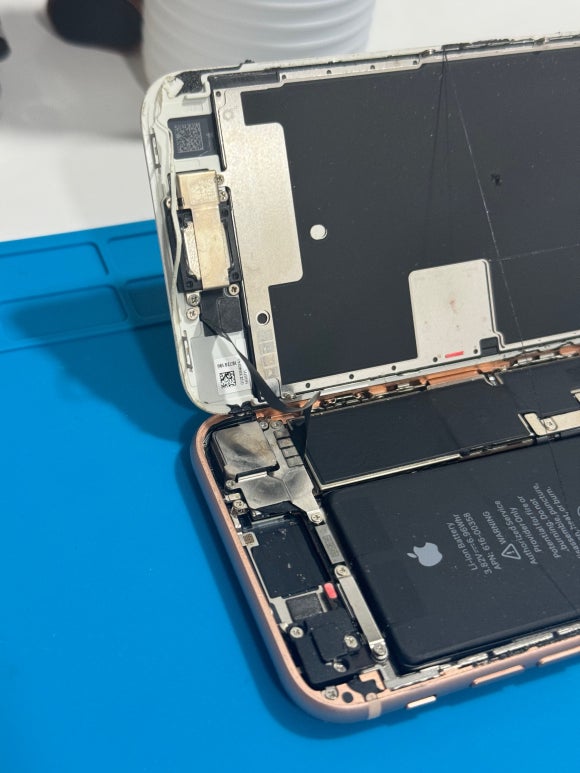

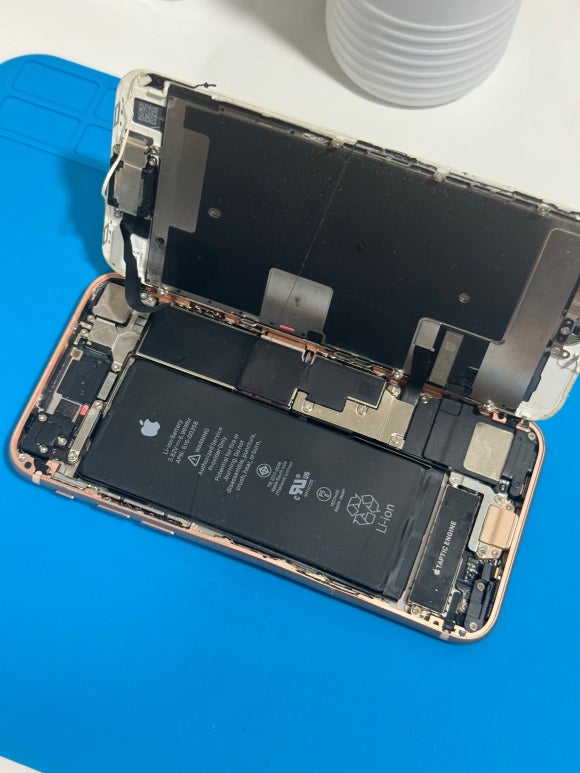

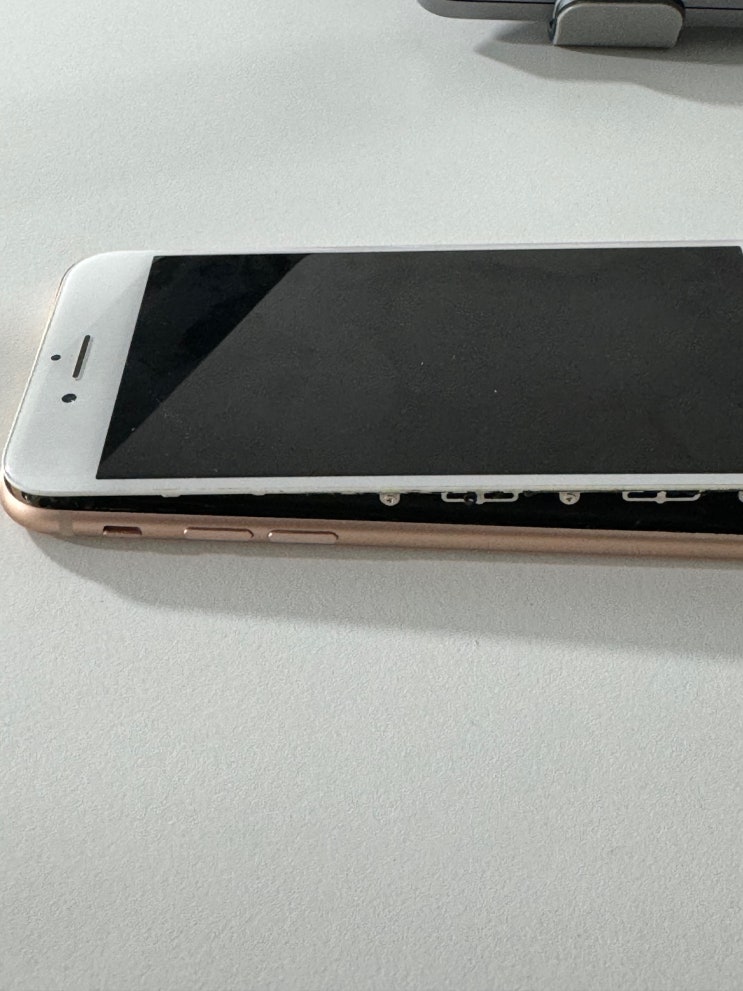

늘 하던데로 충전부 양 옆 별모양 볼트를 풀어주고 헤라를 이용해서 액정을 열어줍니다.

​

아이폰8도 우측에 케이블이있으니 액정을 들어올린 후 좌에서 우로 열어주면돼요.

​

아이폰 내부에는 침수라벨이 붙어있습니다.

​

물이 닿거나 습기가 차면 빨간색으로 변하는데, 이걸로 애플에서 무상수리 유무를 판단해요.

​

자세히 보면 지문자국이 있습니다. 기존에 수리를 하면서 습기가 들어간 모양입니다. 아니면 침수되서 사설 수리점을 통해 세척을 했을 수도 있음.

​

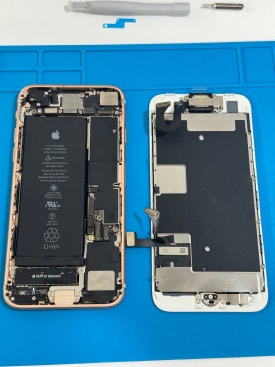

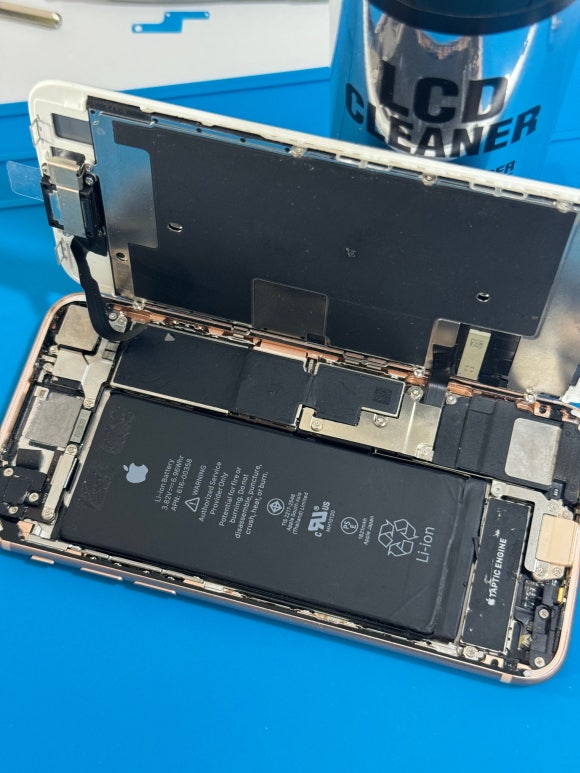

뭐 어쨌거나 케이블 브라켓들과 케이블들을 제거해줍니다.

액정과 기기본체에 붙어있는 케이블은 [디스플레이 케이블, 홈버튼 케이블], [전면카메라와 수화기 케이블] 총 두개가 있습니다. 케이블을 보호해주는 브라켓도 각각달려있어요.

볼트 사이즈가 위치마다 다르니 잘 보관해둬야 합니다.

​

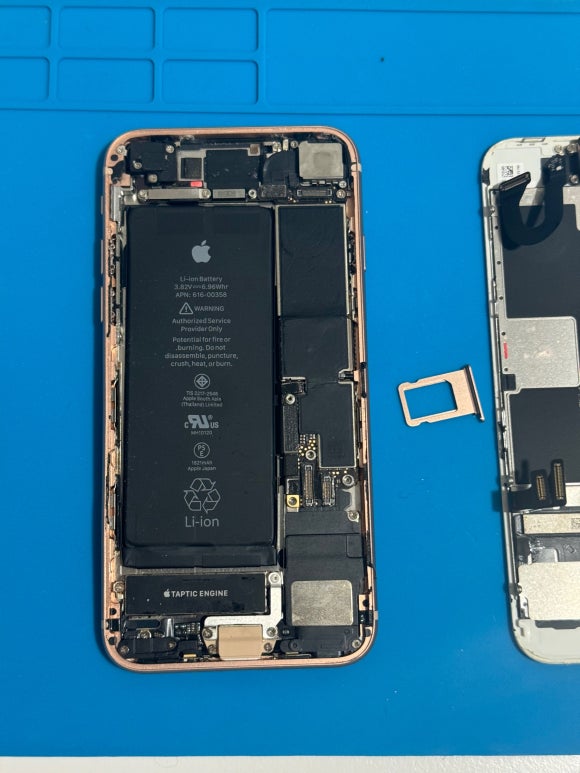

이 기기는 하우징도 교체해야하니, 유심 슬롯도 먼저 제거해줘야 합니다.

메인보드를 떼어내려면 유심 슬롯이 없어야해요.

​

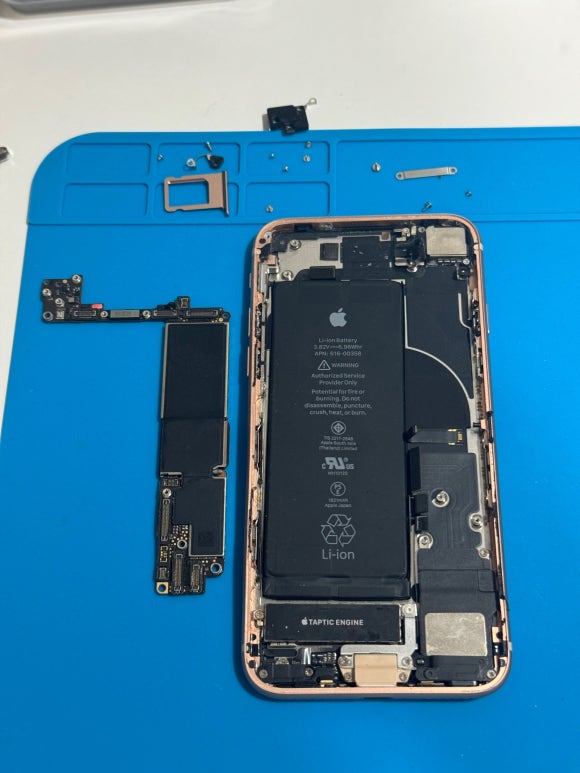

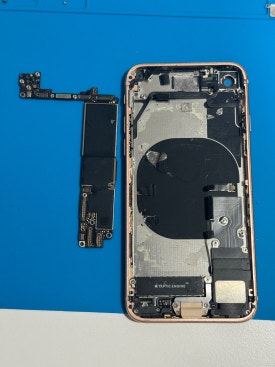

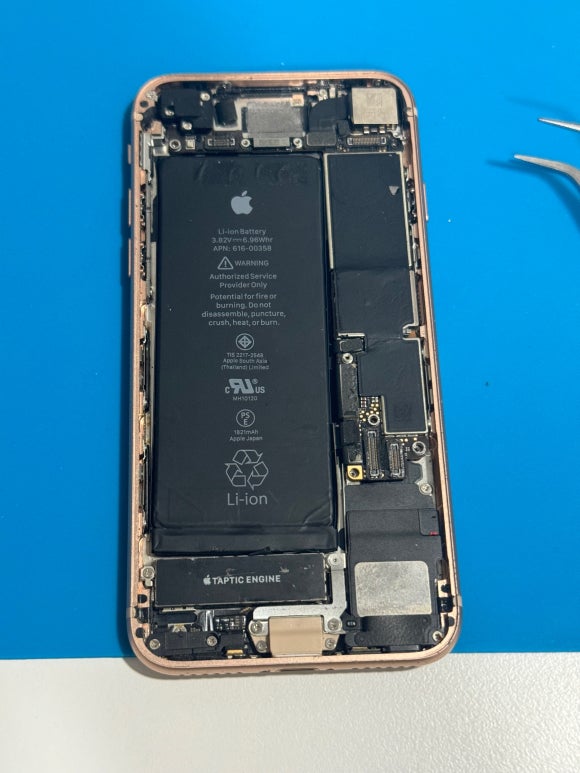

이후 ㄱ자 모양의 메인보드를 제거하기 위해 붙어있는 모든 부품을 분해해줍니다.

사진에 보이는 부품들만 제거해주면 돼요. 볼트들이 전부 다르니 이것도 잘 정리해둬야함.

​

사실 어려울게없어서 생략합니다.

​

​

이제 이식할 여분 하우징을 준비해줍니다.

저는 전원버튼이 고장난 하우징이 있어서 여기에 이식하려고해요.

​

멀쩡한 하우징이 있는 분들은 구분선 사이 글들은 생략하면 됩니다.

​

아이폰8 전원버튼 음량버튼 진동바 자가수리

알리발 버튼 케이블: 6000원

음량버튼, 진동바, 전원버튼이 고장난 기기는 버튼들을 메인보드에 연결해주는 케이블을 교체해주면 됩니다.

​

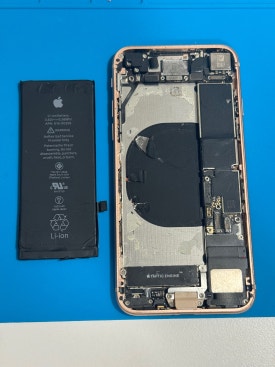

버튼 케이블을 교체하기 위해서는 배터리, 메인보드, 후면카메라를 떼어내야 합니다. 거의 전부 떼어내야하기에 꽤 귀찮긴함..

하지만 체결된 볼트를 풀기만하면 되는거라 간단해요.

​

비교적 어려울 수 있는 아이폰8 배터리 분해 방법은 링크를 첨부합니당

​

이번에는 배터리가 부풀어 켜지지 않는 폰을 당근해서 수리해봤습니다. 배터리가 고장나서 부풀면 아예 켜...

blog.korea-iphone.com

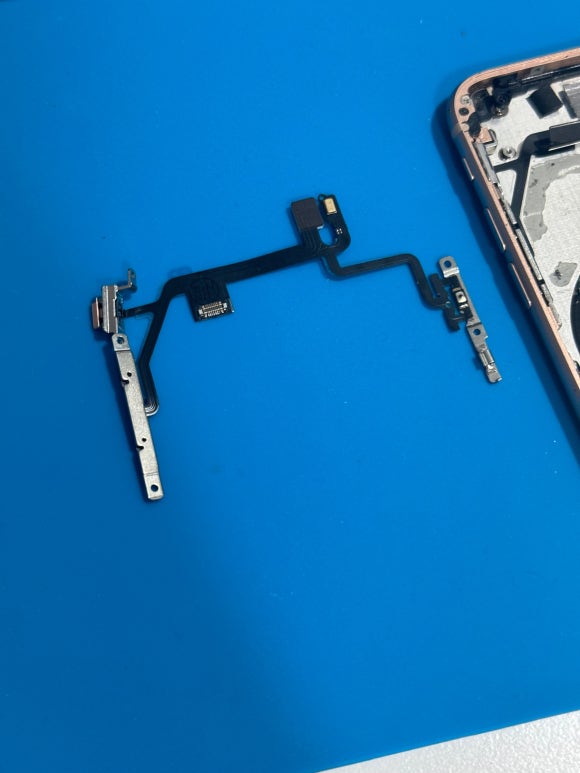

얘가 알리에서 주문한 버튼 케이블입니다.

​

* 버튼 케이블은 알리에서 6천원 정도에 구할 수 있음.

* 아이폰8, 아이폰se2, se3 는 전부 동일한 부품을 사용해서 서로 호환 가능.

​

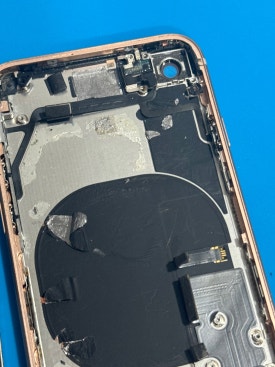

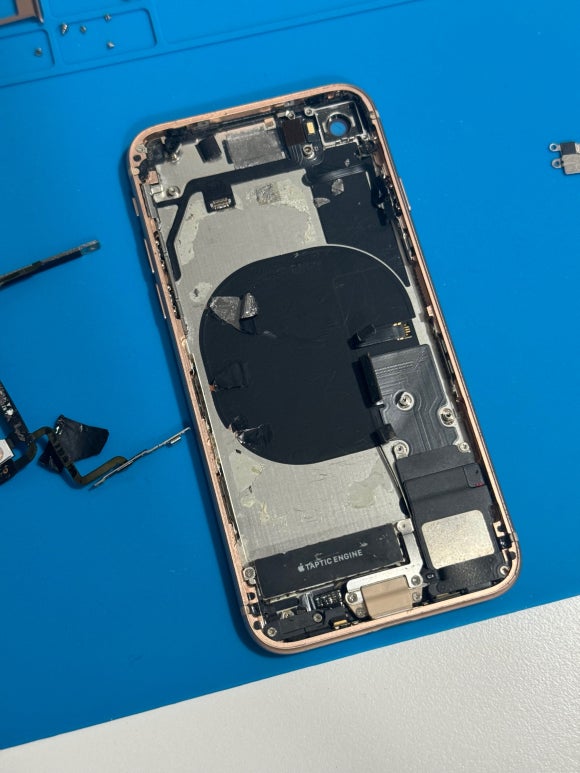

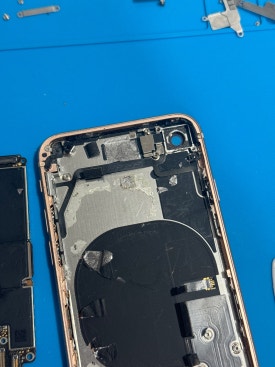

이렇게 내부 부품들을 전부 제거한 뒤 얇은 도구를 이용해서 기존의 고장난 버튼 케이블을 떼어내줍니다.

버튼쪽에도 각각 브라켓이 볼트로 체결되어 있으니 제거해준 뒤 케이블을 떼어내주면 됩니다!

​

그리고 새 케이블을 이식해줍니다.

알리에서 구할 수 있는 버튼 케이블들은 뒤쪽에 접착테이프가 붙어있으니 어렵지 않게 이식할 수 있어요

​

이제 기존의 메인보드와 배터리 등등 나머지 부품들을 역순으로 조립해줍니다.

​

이제 새 액정을 이식해줘야합니다.

이 부품도 알리에서 구할 수 있구 배송비 포함해서 20000원정도 해요

액정을 구매하면 강화유리, 방수스티커를 동봉해줍니다.

​

* 알리발 액정을 구매할때에는 original 오리지날 액정을 구매하세요. 품질차이가 많이남.

* 아이폰8부터는 트루톤 기능이 있는데, 이런식으로 액정교체를 진행하면 트루톤 기능이 사라집니다. 자세한 내용은 다른 액정교체 글에 써놨음.

​

​

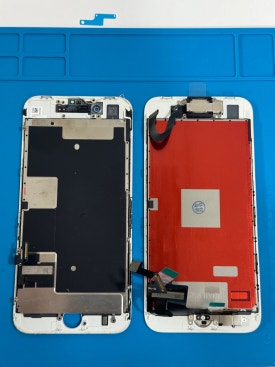

기존 액정에서 전면카메라, 수화기, 홈버튼, 철판을 새 액정에 이식해줘야합니다.

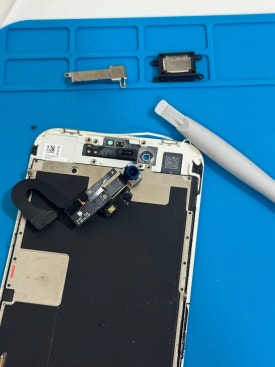

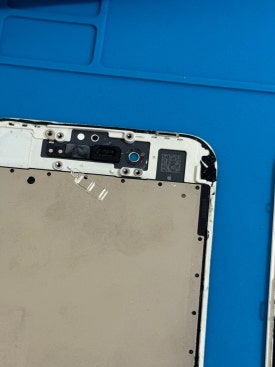

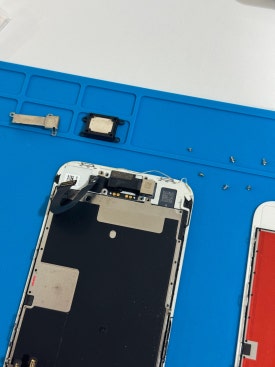

먼저 기존 액정에서 전면카메라와 수화기를 먼저 제거해줍니다.

​

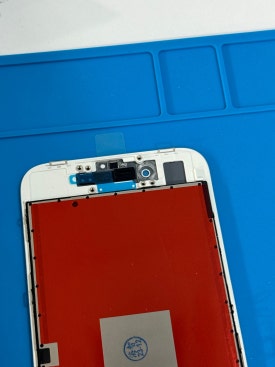

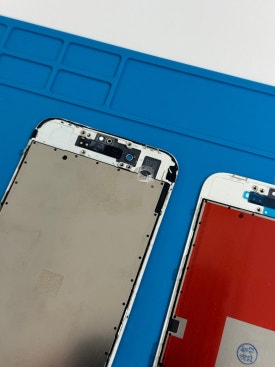

그리고 조도센서 틀과 전면카메라 틀을 떼어 새 액정에 이식해줍니다.

​

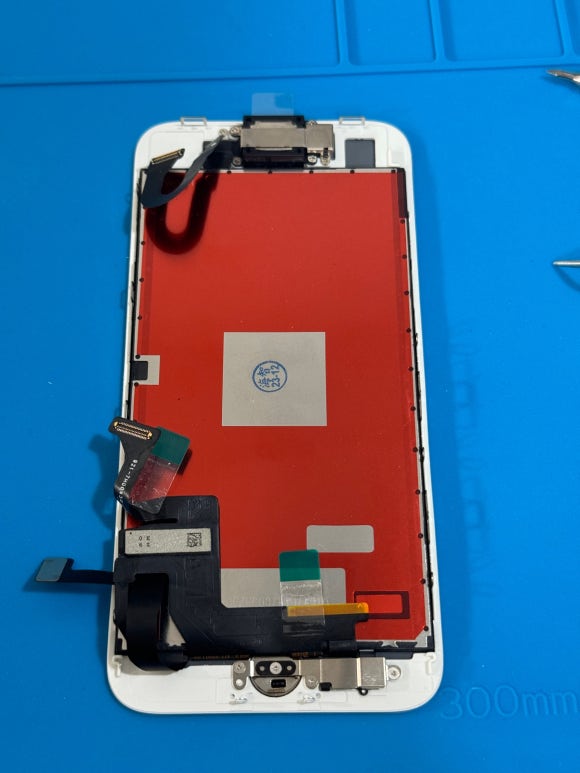

마지막으로 새 액정에 기존액정에 있던 철판, 전면카메라, 홈버튼을 이식해줍니다.

순서는 상관없어요.

​

* 이해를 돕기위해 다른 포스팅 첨부합니다

이번에는 아이폰SE2 액정교체를 해봤다. 출고가도 저렴하니 중고가는 더 저렴해져서 요즘 초딩들 폰으로 ...

blog.korea-iphone.com

​

​

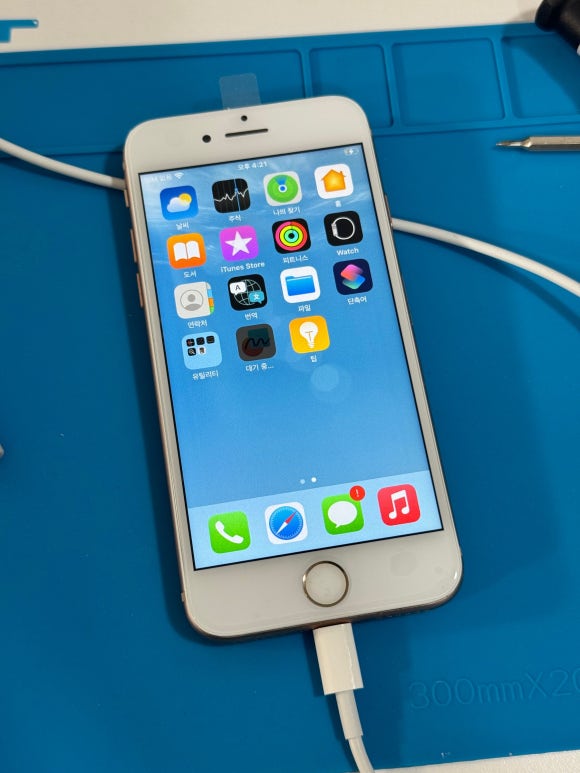

부품을 다 이식한 후에 액정을 테스트해봅니다.

홈버튼, 지문기능, 전면카메라, 수화기스피커를 확인해야함.

​

정상적으로 작동하는것이 확인되었다면, 다시 분해해줍니다.

​

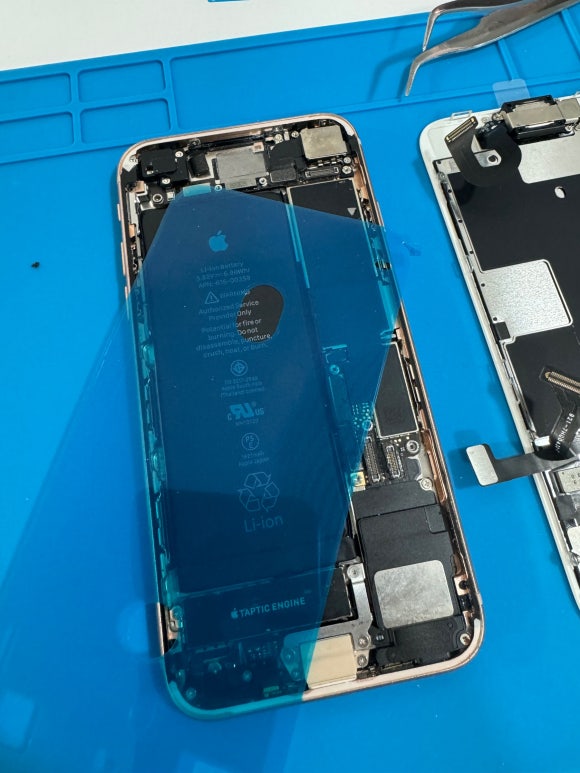

이제 방수 스티커를 기기에 부착해줍니다.

​

방수스티커를 부착하기 전에 기존에 붙어있던 방수스티커를 제거해줘야해요.

면봉에 알콜을 적셔 밀어주면 다 떨어짐.

​

방수 스티커를 부착한 뒤 모든 액정 부품을 조립해주고 결합해주면 됩니다

​

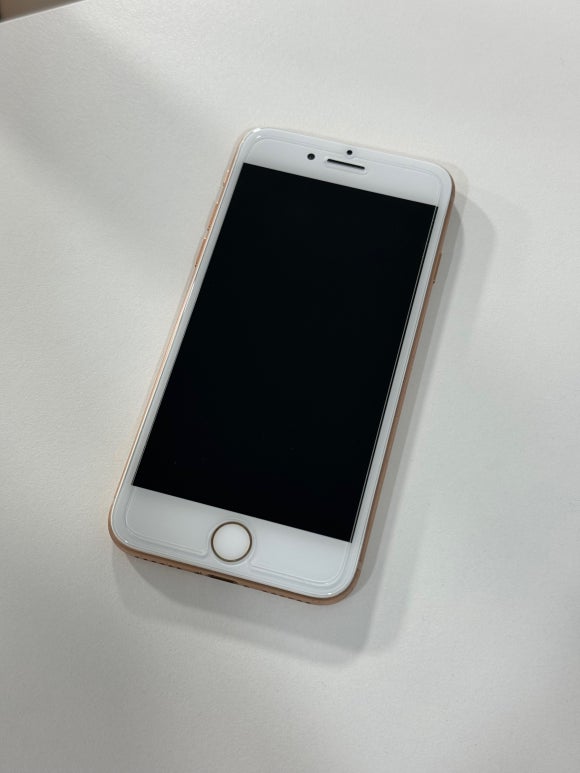

수리 끝.

​

꽤 복잡해보이지만 중간중간에 추가적인 수리가 있어서 길어졌어요.

글이 길어서 그렇지 사실 어렵지 않습니다.

사설수리점가면 자가수리에 비해 가격을 배로 부르니 직접수리해보세요!
